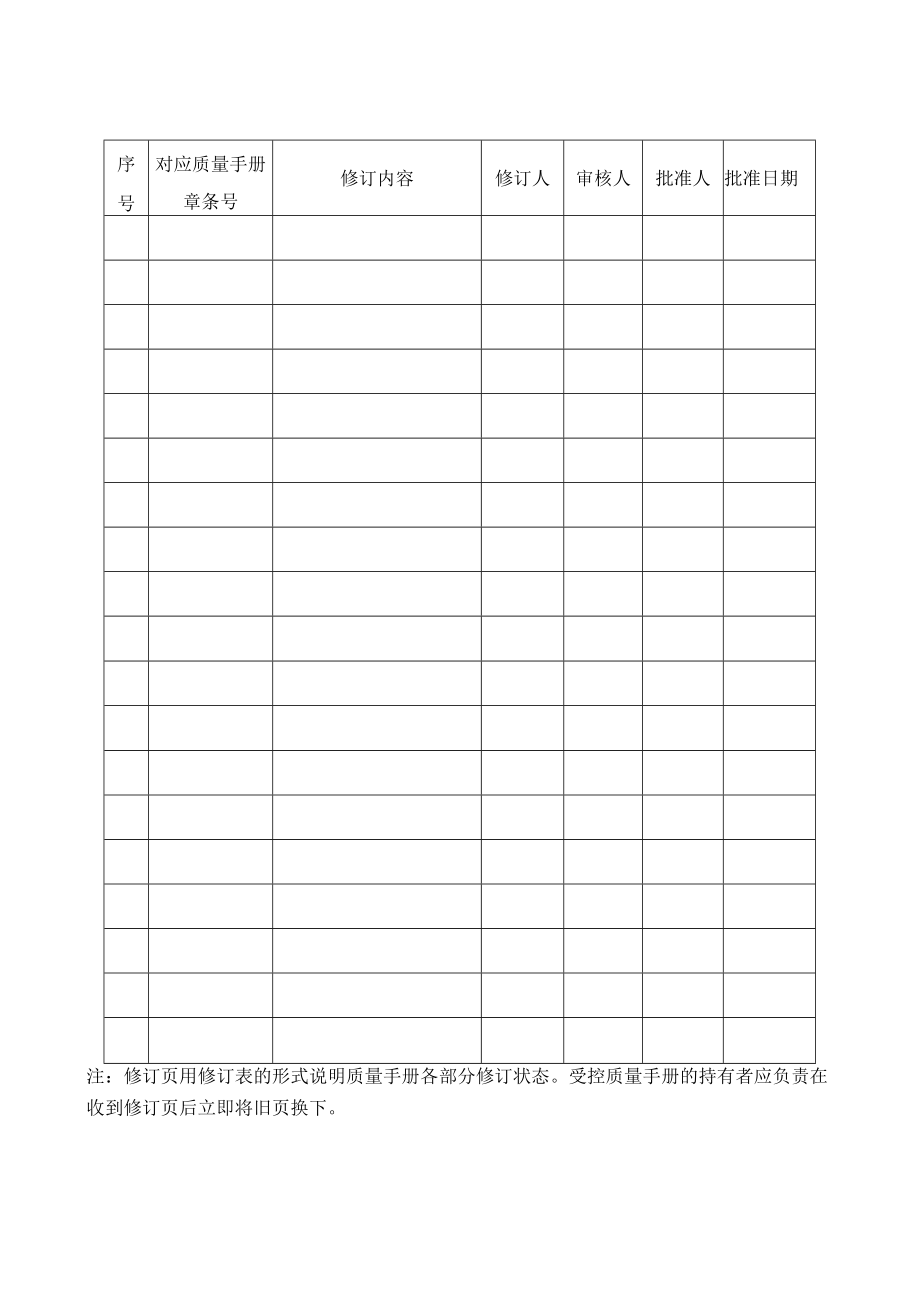

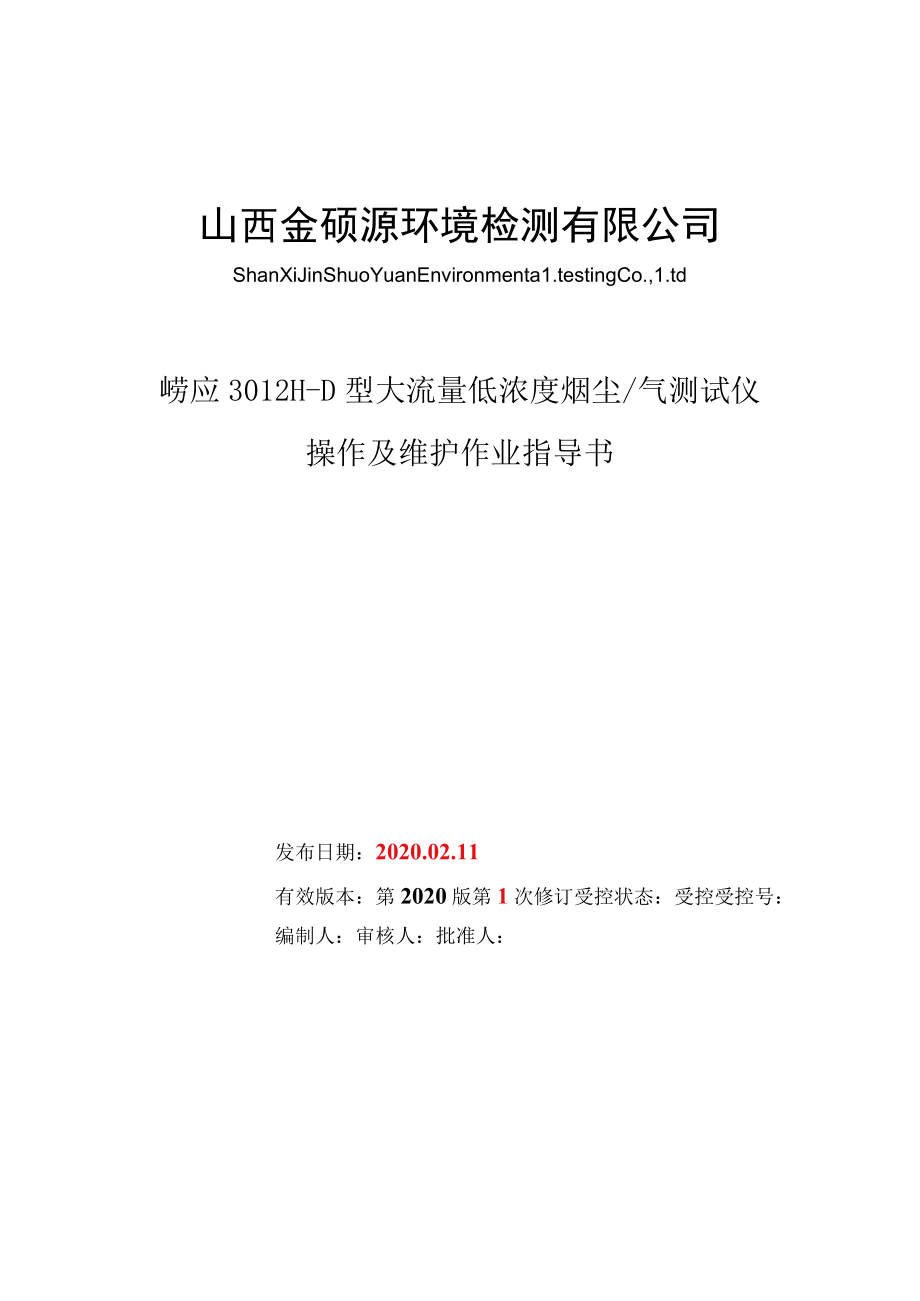

1、山西金硕源环境检测有限公司ShanXiJinShuoYuanEnvironmenta1.testingCo.,1.td崂应3012H-D型大流量低浓度烟尘/气测试仪操作及维护作业指导书发布日期：2020.02.11有效版本：第2020版第1次修订受控状态：受控受控号：编制人：审核人：批准人：序号对应质量手册章条号修订内容修订人审核人批准人批准日期注：修订页用修订表的形式说明质量手册各部分修订状态。受控质量手册的持有者应负责在收到修订页后立即将旧页换下。作业指导书文件编号：文件名称：崂应3012H-D型大流量低浓第1页共21页第2020版第1次修改度烟尘/气测试仪作业指导书颁布日期：2020.0

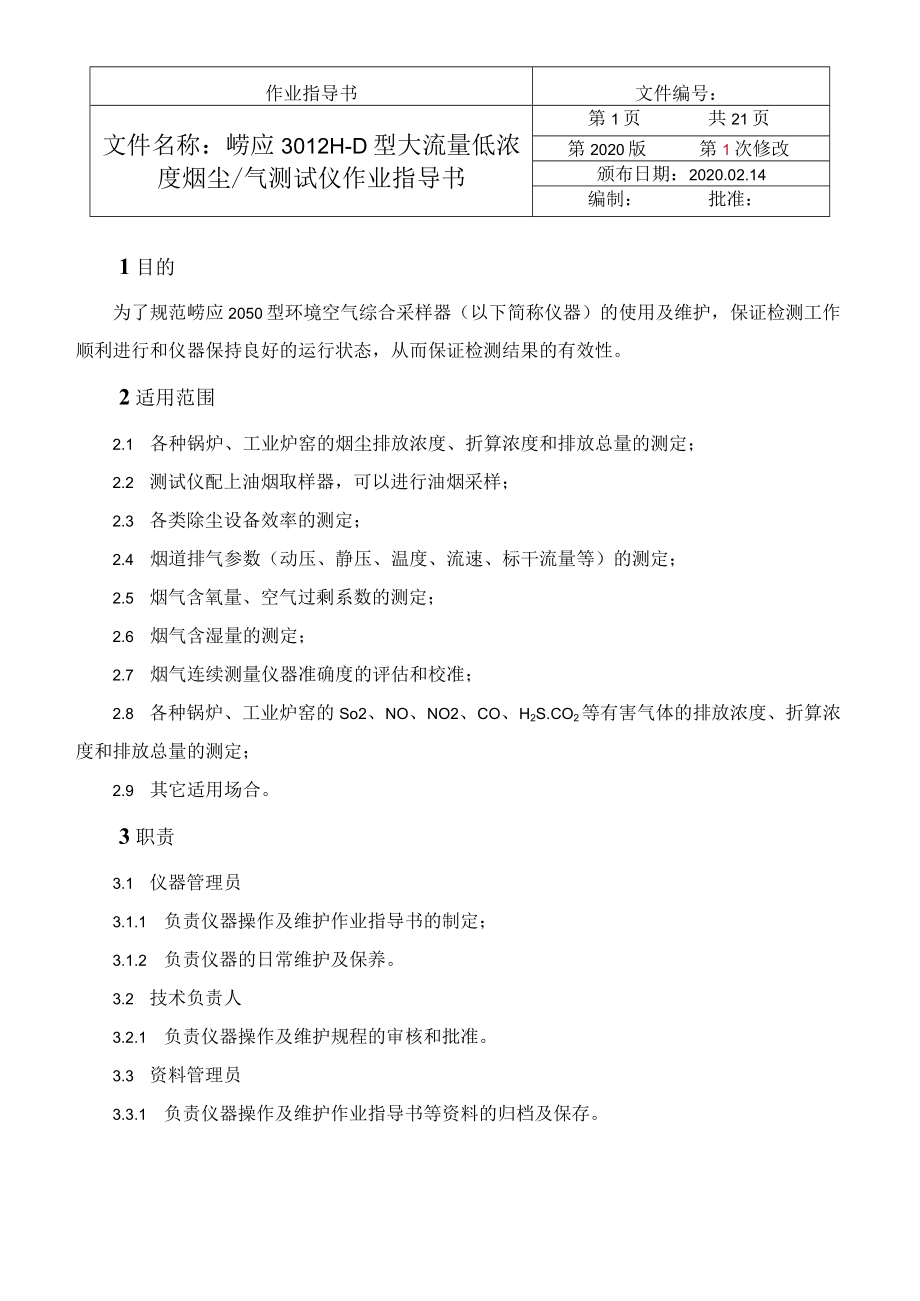

2、2.14编制：批准：1目的为了规范崂应2050型环境空气综合采样器（以下简称仪器）的使用及维护，保证检测工作顺利进行和仪器保持良好的运行状态，从而保证检测结果的有效性。2适用范围2.1 各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定；2.2 测试仪配上油烟取样器，可以进行油烟采样；2.3 各类除尘设备效率的测定；2.4 烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；2.5 烟气含氧量、空气过剩系数的测定；2.6 烟气含湿量的测定；2.7 烟气连续测量仪器准确度的评估和校准；2.8 各种锅炉、工业炉窑的So2、NO、NO2、CO、H2S.CO2等有害气体的排放浓度、折算浓
3、度和排放总量的测定；2.9 其它适用场合。3职责3.1 仪器管理员3.1.1 负责仪器操作及维护作业指导书的制定；3.1.2 负责仪器的日常维护及保养。3.2 技术负责人3.2.1 负责仪器操作及维护规程的审核和批准。3.3 资料管理员3.3.1 负责仪器操作及维护作业指导书等资料的归档及保存。文件编号：第2020版第1次修改颁布日期：2020.02.11第3页共21页4仪器性能4.1 技术指标4.1.1 烟尘部分技术指标详见表U表1烟尘部分技术指标烟尘部分技术指标参数范围分辨率准确度采样流量(0-110)1./min0.1不超过2.5%烟气动压(0-2000)PaIPa不超过1%FS烟气静压
4、(-3030)KPa0.O1.KPa不超过1%FS流量计前压力(-30-0)KPa0.O1.KPa不超过KFS大气压(50-130)KPa0.O1.KPa不超过500Pa流量计前温度(-55-125)0.1不超过2.5C烟气温度(0-500)0.VC不超过3干湿球温度（可选）(0-100)0.1不超过1.5%等速采样流速(5-45)m/s0.1.m/s不超过5%4.1.2烟气部分技术指彳卜示详见表2。表2烟气部分技术指标烟气部分技术指标参数范围分辨率准确度烟气采样流量不小于1.01.min烟气浓度O2(0-30)%0.1%示数误差：不超过5%重复性：2.0%响应时间：90s稳定性：1小时内示数
5、值变化W5%SO2低量程(0-286)mgm31.mgm高量程(05700)mgmsNO(0-1300)mgm31.mgm3NO2(0-200)mgm31.mgm3CO(0-5000)mgm31.mgm3CO2(0-20)%0.01%H2S(0-300)mgm31.mgm3气体化学传感器使用寿命空气中约两年（C02除外）文件编号：第2020版第1次修改颁布日期：2020.02.11第4页共21页4.2 工作条件a）工作电源：AC（22022）V,50Hz或内置DC24v电源。b）环境温度：（-20-45）0Coc）环境湿度：85%RHod）适用环境：非防爆场合。e）工作电源线接地线应良好接地。
6、f）野外工作时，应有防雨、雪、尘以及日光暴晒等侵袭的措施。4.3 整机组成及使用连接图4.3.1整套测试仪由测试仪主机、烟尘多功能取样管（以下简称取样管）、烟气含湿量温度检测器、烟气取样器、热敏打印机、高效气水分离器等构成。详见图Io1.低浓度烟尘多功能取样管2.测试仪主机3.烟气含湿量温度检测器4.烟气预处理器（选配）5.高效气水分离器6.蓝牙打印机图1测试仪整机组成图文件编号：第2020版第1次修改颁布日期：2020.02.11第5页共21页文件编号：第2020版第1次修改颁布日期：2020.02.11第6页共21页4. 3.2烟尘采样时，按图2所示连接。1 .烟温/含湿量信号线2.低浓度
7、烟尘多功能取样管3,DC24V直流连接线4.测试仪主机5.e12X18硅橡胶管6.高效气水分离器7.8X14橡胶管8、9.48硅橡胶双联管（连接测试仪”接嘴和皮托管接嘴）图2烟尘采样连接示意图4.3.3烟气含湿量采样时，按图3连接。1.测试仪主机2.烟温/含湿量信号线3.电源线（交流电源线和直流电源线，两种供电方式选择其一）4.烟气含湿量温度检测器5.高效气水分离器图3烟气含湿量采样连接示意图文件编号:第2020版第1次修改颁布日期：2020.02.11第7页共21页4.3.4烟气采样时，按图4所示连接。1.测试仪主机2.烟气取样器3.烟气预处理器（选配）4.35聚四氨乙烯管 图4烟气采样连接
8、示意图5使用方法5.1 采样前准备5.1.1 滤膜前处理和称重。采样前，需将前弯管、铝箔密封圈和不锈钢网托使用去离子水进行超声波清洗，将上述部件放置在烘箱内烘烤，烘烤温度（105110）,烘干至少Ik石英滤膜应烘焙Ih,烘焙温度为180C或大于烟温20（取两者较高的温度），冷却后，使用自动压膜机（使用方法详见崂应9020型自动压膜机说明书）将滤膜和不锈钢网托用铝箔密封圈同前弯管封装在一起，放入恒温恒湿室内平衡至少24h,平衡后的采样头在恒温恒湿室内用天平称重，每个样品称量2次，称量间隔应大于Ih,两次称量结果间最大偏差应在0.2mg内，称量完成后放入防静电自封袋中，放置在样品箱内保存。5.1.
9、2 干燥剂的装填。将高效气水分离器底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保证不漏气。5.1.3 1.3检查仪器功能。文件编号：第2020版第1次修改颁布日期：2020.02.11第8页共21页确认电源为交流220V后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。5.2 开机确认连接正常后，打开测试仪电源开关，面板上的工作指示灯点亮，测试仪进入初始状态，进行自检，并显示商标、版本号等信息，详细内容见图5.自检结束后，自动进入主菜单，详细内容见图6。移动光标至相应菜单条，按“0K”键执行该项任务；或直接按菜单条对应
10、的数字（）键，也可执行该项任务。博成3012HD型大流量低浓度烟型气测试仪.版本：Ver1.00-烟气采样晚询鲫驴WWWMUM.4大FE皮托管系Ii18-01-0312:00:05P图5开机显示信息图6主菜单界面编号:1A1300215-5.3 参数设置在主菜单状态，进入“设置”菜单，屏幕显示如图7所示，可进行必要的参数设置,包括日期、时间、测试类别、烟温类别、大气压类别、皮托管系数、防倒吸功能、烟气测量方式。设置日2018年O1.月（Hb1.HJIomO分io/潴试页例簿主美MfA盘皮托付拿083的倒及a烟气测连续采时01分共02次主菜单图7设置菜单界面移动光标至相应菜单条，按“0K”键即可
11、进入此条的修改状态。文件编号：第2020版第1次修改颁布日期：2020.02.11第9页共21页5.3.1日期和时间两项：显示当前日期和时间。若日期和时间异常，则输入正确日期和时间后,按“0K”键保存。5.3.2测试类别有两个选项：烟尘、油烟。选中此菜单，按“0K”键即可循环选择。使用时可根据需要选择“烟尘”或“油烟”，采样数据、结果计算按“烟尘”和“油烟”分类显示。5.3.3烟温类别有三个选项：输入、预测、测量。选中此菜单，按“0K”键即可循环选择。选择“输入”，可直接输入烟温，而在“预测流速”和“采样”过程中不再测量；选择“预测”，在“工况”中预测流速时预测烟温，实际采样过程中烟温不再实时
12、测量；选择“测量”，在“预测流速”和“采样”过程中都实时测量烟温。5.3.4大气压类别有两个选项：输入、测量。选中此菜单，按“0K”键即可循环选择。选择“输入”，可直接输入大气压，而在“预测流速”和“采样”过程中不再测量；选择“测量”，在“预测流速”和“采样”过程中实时测量大气压。5.3.5皮托管系数：直接输入与测试仪配套的取样管的皮托管系数，按“0K”键保存。5.3.6防倒吸：按“0K”键循环选择是否使用防倒吸功能。若显示“J”即说明防倒吸功能已经选中。5.3.7烟气测量：分为连续测量模式和单次测量模式，连续测量模式是根据用户需要，设置连续测量时间和次数，进入烟气测量界面后，根据用户需要手动
13、按计平均后，测试仪才开始记录数据，当达到设定测量时间时，测试仪会自动保存设定时间内测量的平均值。当达到设定测量次数后，测试仪自动结束测量，自动保存测量数据的总平均值；单次测量模式是指进行烟气测量时，待烟气显示值稳定后，需手动确定开始计平均，每秒记录一次烟气数据并累加。用户可根据需要随时手动结束烟气测量，测试仪会保存这段测量时间内的烟气平均值。5.3.8蓝牙配置：测试仪连接蓝牙打印机时，将测试仪设置为主机模式，并输入蓝牙打印机的配对码。注：若出现输入错误，可按“C”键取消输入并退出输入状态。5.4采样布点在主菜单状态，移动光标至“布点”菜单，按“0K”键进入烟道布点界面，屏幕显示如图8所示，提示选择烟道类型，口J表示已选中的烟道类型。移动光标至相应菜单条，按“0K”键即可进入烟道类型设置界面。文件编号：第2020版第1次修改颁布日期：2020.02.11第10页共21页航烟道布点地点：内役7直径D01OOin渥0面积OOO.飞“Ofi环数3H-套管1.OO1.OmJ:完毕采样点:06测点电套管外端距离(m)01:00,14402:00,24603:00.3
