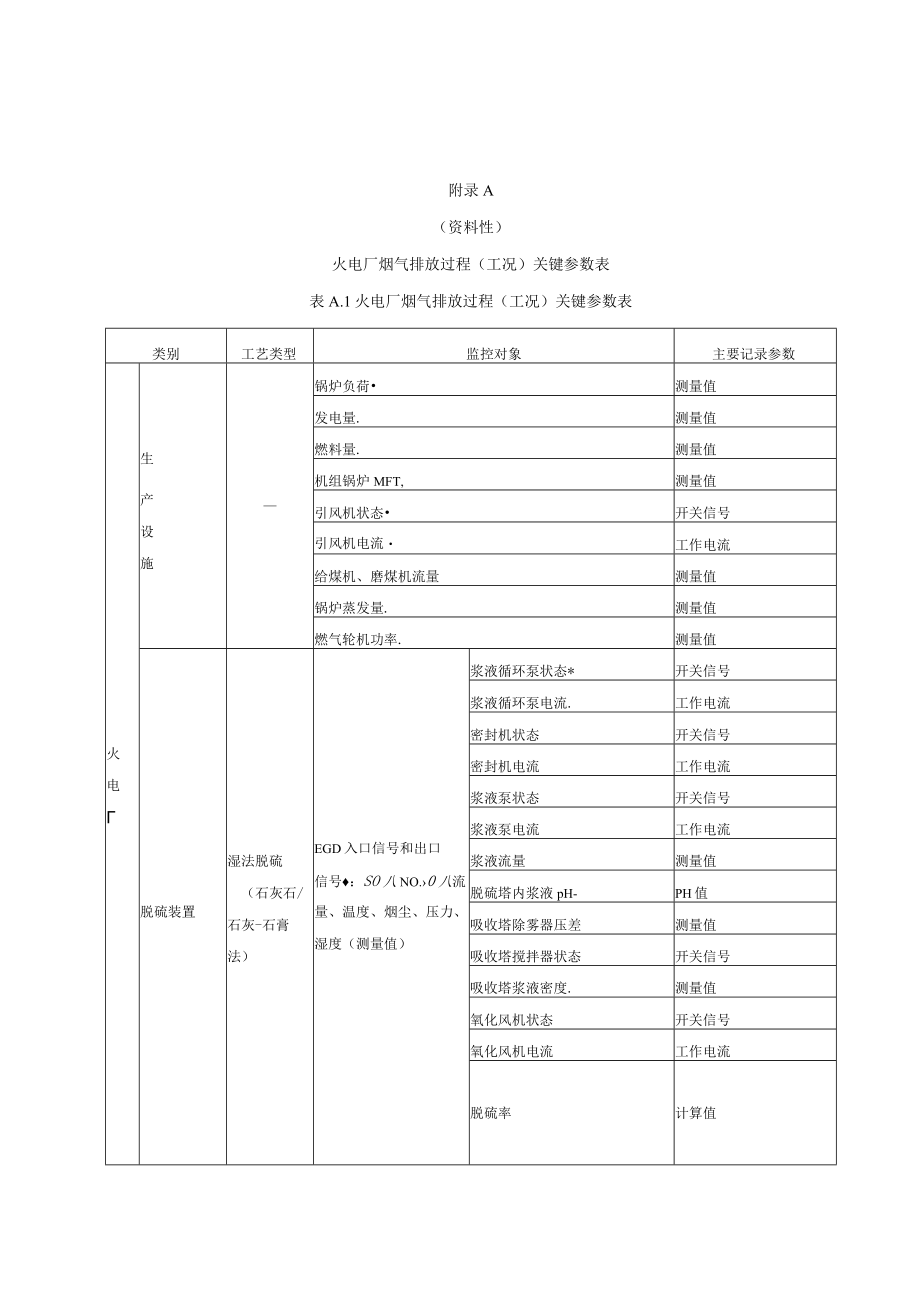

1、附录A（资料性）火电厂烟气排放过程（工况）关键参数表表A.1火电厂烟气排放过程（工况）关键参数表类别工艺类型监控对象主要记录参数锅炉负荷测量值发电量.测量值生燃料量.测量值机组锅炉MFT,测量值产设施引风机状态开关信号引风机电流工作电流给煤机、磨煤机流量测量值锅炉蒸发量.测量值燃气轮机功率.测量值浆液循环泵状态*开关信号浆液循环泵电流.工作电流密封机状态开关信号火密封机电流工作电流电浆液泵状态开关信号浆液泵电流工作电流湿法脱硫EGD入口信号和出口浆液流量测量值（石灰石/信号：SO八NO.0八流脱硫塔内浆液pH-PH值脱硫装置石灰-石膏量、温度、烟尘、压力、吸收塔除雾器压差测量值法）湿度（测量值

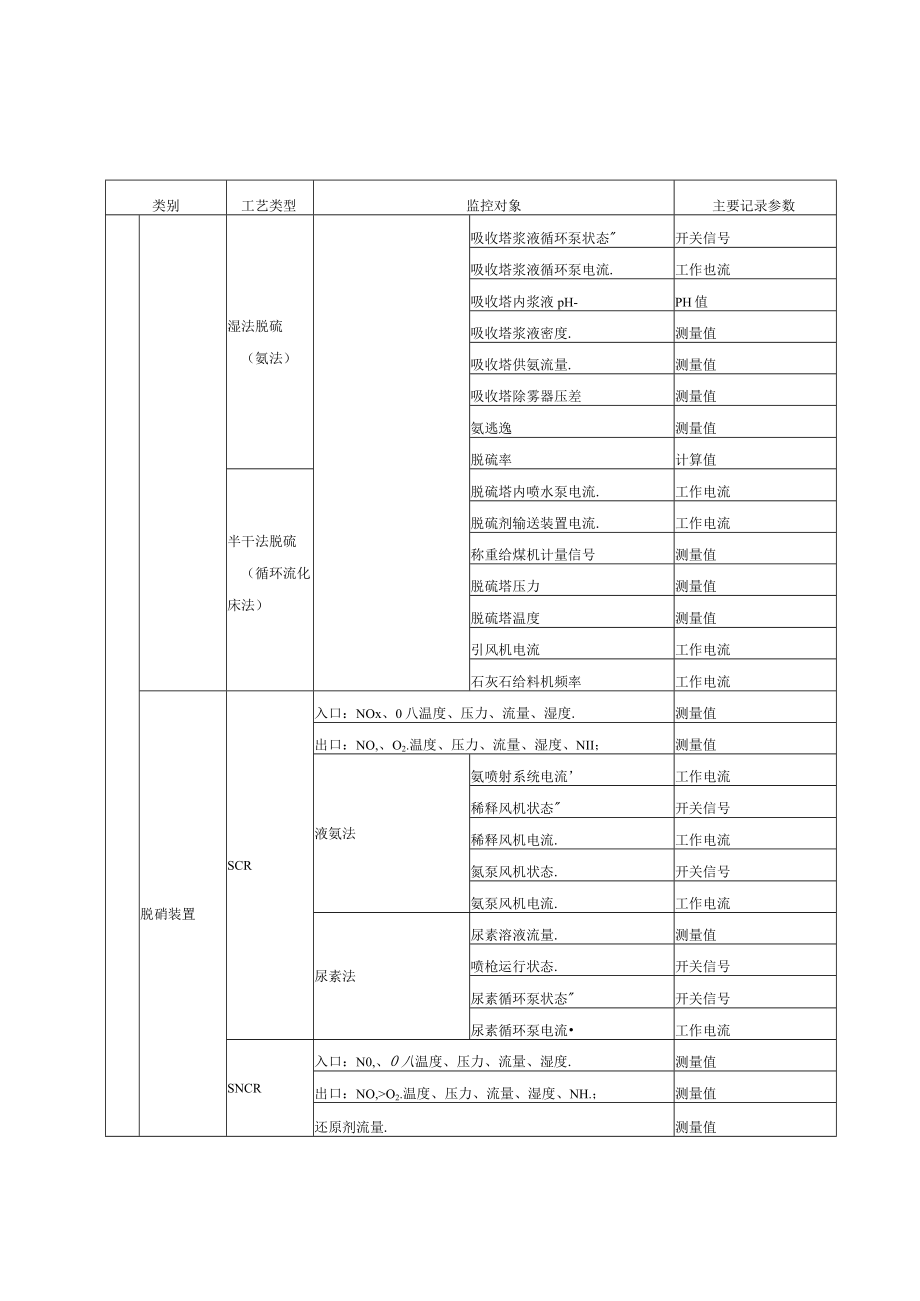

2、）吸收塔搅拌器状态开关信号吸收塔浆液密度.测量值氧化风机状态开关信号氧化风机电流工作电流脱硫率计算值类别工艺类型监控对象主要记录参数湿法脱硫（氨法）吸收塔浆液循环泵状态开关信号吸收塔浆液循环泵电流.工作也流吸收塔内浆液pH-PH值吸收塔浆液密度.测量值吸收塔供氨流量.测量值吸收塔除雾器压差测量值氨逃逸测量值脱硫率计算值半干法脱硫（循环流化床法）脱硫塔内喷水泵电流.工作电流脱硫剂输送装置电流.工作电流称重给煤机计量信号测量值脱硫塔压力测量值脱硫塔温度测量值引风机电流工作电流石灰石给料机频率工作电流脱硝装置SCR入口：NOx、0八温度、压力、流量、湿度.测量值出口：NO,、O2.温度、压力、流量、
3、湿度、NII；测量值液氨法氨喷射系统电流工作电流稀释风机状态开关信号稀释风机电流.工作电流氮泵风机状态.开关信号氨泵风机电流.工作电流尿素法尿素溶液流量.测量值喷枪运行状态.开关信号尿素循环泵状态开关信号尿素循环泵电流工作电流SNCR入口：N0,、0八温度、压力、流量、湿度.测量值出口：NO,O2.温度、压力、流量、湿度、NH.；测量值还原剂流量.测量值类别工艺类型监控对象主要记录参数氨泵电流工作电流除尘装置电除尘一次电压、二次电压.工作电压一次电流、二次电流工作电流布袋除尘进出口压差压差值进口温度测量值反吹阀状态开关信号湿式电除尘一次电压、二次电压工作电压一次电流、二次电流工作电流注I加项目
4、为必选参数，其他项目为参考参数。附录B火电厂烟气排放过程（工况）自动监控数据传输规范8.1 通讯协议数据结构按HJ212要求，火电厂烟气排放过程（工况）自动监控数据所有的通讯包都是由ASCn码（汉字除外，采用UTF-8码，8位，1字节）字符组成。通讯协议数据结构如图B.1所示。图A.1通讯协议数据结构8.2 通讯包结构组成通讯包结构组成见表B.1。表A.1通讯包结构组成表名称类型长度描述包头字符2固定为期数据段长度十进制整数4数据段的ASCu字符数，例如：长255,则写为“0255”数据段字符OWnW1.O24变长的数据CRC校验十六进制整数4数据段的校验结果，CRC校验算法见附录A。接收到条
5、命令，如果CRC错误，执行结束包尾字符2固定为（回车、换行）8.3 数据段结构组成数据段结构组成见表B.2,其中“长度”包含：字段名称、=、字段内容三部分内容。表A.2数据段结构组成表名称类型长度描述请求编码QN字符20精确到毫S的时间戳:QN=YYYYMMDDhhmmSszzz,用来唯标识一次命令交互系统编码ST字符5ST=系统编码，系统编码取值参考HJ212的6.6.1章节的表5系统编码表，本系统ST=51烟气排放过程监控”命令编码CN字符7CN=命令编码，命令编码取值详见町212的6.6.5章节的表9命令编码表访问密码字符9PW=访问密码设备唯标识MN字符27MN=设备唯一标识，这个标识
6、固化在设备中，用于唯标识一个设备。MN由EPC-96编码转化的字符串组成，即MN由24个09,AF的字符组成EPC-96编码结构名称标头厂商识别代码对象分类代码序列号长度（比特）8282436拆分包及应答标志F1.ag整数CO-255)8F1.af成老尸标志位，这个标志位包含标准版本号、是否拆分包、数据是否V5V4V3V2V1.VODAV5V0：标准版本号；Bit：OOOOOO表示标准HJ/T212-2005,000001表示标准HJ212-2017。A：命令是否应答；Bit：I-应答，0-不应答。D：是否有数据包序号；Bit：I-数据包中包含包号和总包数两部分。数据包中不包含包号和总包数两部
7、分。示例：F1.ag=7表示标准版本为本次修订版本号，数据段需要拆分并且命令需要应答总包数PNUM字符9PNUM指示本次通讯中总共包含的包数注：不分包时可以没有本字段，与标志位有关包号PNO字符8PNO指示当前数据包的包号注：不分包时可以没有本字段，与标志位有关指令参数CP字符0n950CP=&数据区&,数据区定义详见HJ212的6.3.3章节EPC-96编码结构名称标头厂商识别代码对象分类代码序列号长度（比特）8282436应答。V5V4V3V2V1.VODAB.4数据区中工况监控因子的描述a）结构定义：字段与其值用=连接；在数据区中，同一项目的不同分类值间用，来分隔，不同项目之间用来分隔。
8、a）字段定义：字段名要区分大小写，单词的首个字符为大写，其他部分为小写，详见HJ212标准6.3.3章节的表4字段对照表。b）编码规则：数据区中，工况监控因子编码格式采用六位固定长度的字母数字混合格式组成。字母代码采用缩写码，数字代码采由阿拉伯数字表示，采用递增的数字码。口I第四层：相同工况检测设备编码第三层：工况监测因子编码第二层：处理工艺分类第一层:编码分类图A.2工况监控因子编码规则工况监控因子编码分为四层（见图B.2）：1）第一层：编码分类，采用1位小写字母表示，%，表示污水类、g表示烟气类；2）第二层：处理工艺分类编码，表示生产设施和污染治理设施处理工艺类别，采用1位阿拉伯数字或字母
9、表示，即卜9、a-b,具体编码参见附表B.3烟气排放过程（工况）自动监控处理工艺表；3）第三层：工况监控因子编码，表示监控因子或一个监控指标在一个工艺类型中代码，采用2位阿拉伯数字表示，即01-99,每一种阿拉伯数字表示一种监控因子或一个监控指标，具体编码参见附表B.4烟气排放过程（工况）自动监控监控因子编码表；4）第四层：相同工况监控设备编码，采用2位阿拉伯数字表示，即Ob99,默认值为O1.同一处理工艺中，多个相同监控对象，数字码编码依次递增。B.5工况监控因子通讯命令示例a）示例1：取污染物（工况）实时数据；上位机使用命令如下：QN=20190301085857223;ST=51;CN=
10、2011;PW=123456;MN=010000A8900016F000169DCO;F1.ag=5;CP=&示例说明：1） QN=20190301085857223表示在2019年3月1日8时58分57秒223毫秒触发一个命令请求；2） ST=5I表示系统类型为烟气排放过程监控：3） CN=2011表示取污染物实时数据；4） PW=123456表示设备访问密码：5） MN=O10000A89OOO16F000169DC0表示设备唯一标识。b）示例2：上传污染物（工况）实时数据。现场机使用命令如下：QN=201903010858572023;ST=51;CN=2011;PW=123456;MN
11、=010000/8900016F000169DC0;F1.ag=5;CP=&DataTime=20190301085857;g1.0401-Rtd=7.1,g!0401-F1.ag=Njg1.2401-SampIeTime=20190301070000,g1.2401-Rtd=2.2,g12401-F1.ag=N,g1.2401-EF1.ag=A01：&示例说明：1） QN=20190301085857223表示在2019年3月1日8时58分57秒223亳秒触发一个命令请求；2） ST=51表示系统类型为烟气排放过程监控：3） CN=2011表示上传污染物实时数据；4） PW=I23456表示
12、设备访问密码：5） MN=O10000A89OOO16F000169DC0表示设备唯一标识；6） DataTime=20190301085857表示上传数据为2019年3月1日8时58分57s的污染物实时数据（精确到S）；7） g1.0401-Rtd表示污染物g1040】（浆液循环泵电流）的实时数据：8） g10401-F1.ag表示污染物g10401的实时数据标记，值为N表示在线监控（监控）仪器仪表工作正常；9） gI2401-Samp1.eTime表示污染物g1.2401（脱硫设施入口烟尘）的实时数据采样时间点，精确到S（可以没有此项，根据实际情况确定）；10） g1.2401-EF1.ag表示污染物g1.2401对应在线监控（监控）仪器仪表的设备标志，取值由具体设备自行定义（可以没有此项，根据实际情况确定）。表A.3烟气排放过程（工况）自动监控处理工艺表序号类别工艺类型代码备注1脱硫设施湿法脱硫（石灰石/石灰-石膏法）12湿法脱硫（氨法）r扩充3半干法脱硫（循环硫化床法）24脱硝设施SCR3包括液氨法和尿素法5SNCR46除尘电除尘57布袋除尘68湿式电除尘8.扩充9生产设施9,扩充10预留扩充a-b注：加表示该项为HJ212的扩充项。表A.4烟气排放过程（工况）自动监控监控因子编码表编码中文名称缺省计量单位缺省数据类型备注g1.1.xx增压
