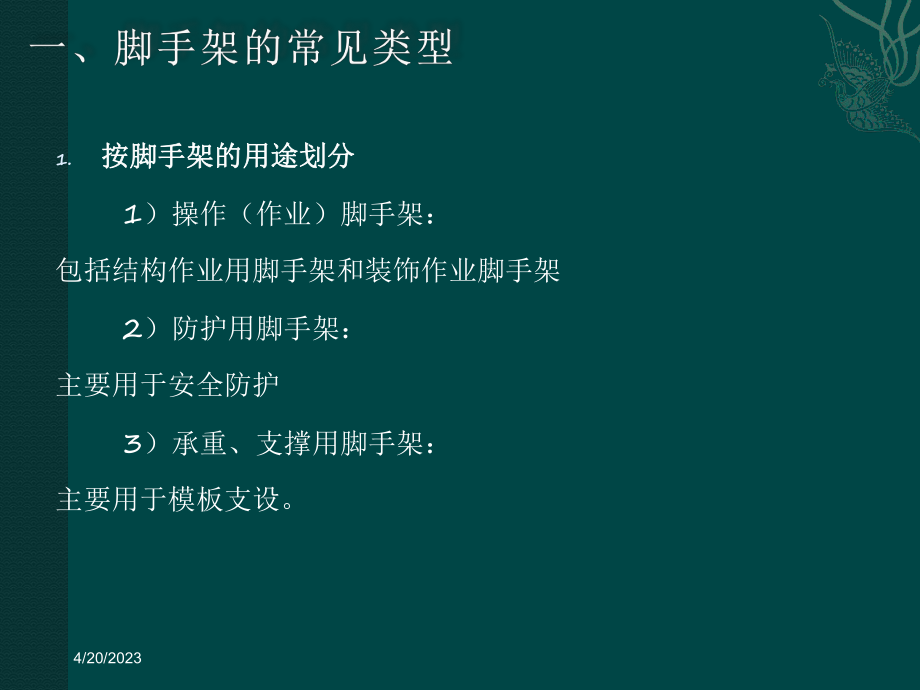

1、脚手架安全培训课件1.按脚手架的用途划分按脚手架的用途划分 1)操作(作业)脚手架:包括结构作业用脚手架和装饰作业脚手架 2)防护用脚手架:主要用于安全防护 3)承重、支撑用脚手架:主要用于模板支设。4/20/20234/20/20232.按脚手架的材质与规格划分按脚手架的材质与规格划分 1)木、竹脚手架:以木或竹杆件搭设的脚手架就称为木、竹脚手架 2)钢管脚手架:又分为扣件式钢管脚手架和碗扣式脚手架 3)门式组合脚手架:4/20/20234/20/20233.按脚手架的支承部位和支承方式划分按脚手架的支承部位和支承方式划分 1)落地式脚手架:搭设在地面、楼面、屋面或其他平台结构之上的脚手架

2、2)悬挑式脚手架:采用悬挑方式支固的脚手架 3)附着升降式脚手架(爬架):附着于工程结构依靠自身提升设备实现升降的悬空脚手架附墙悬挂脚手架、悬吊脚手架4/20/20234/20/20231.钢管:钢管: 钢管应采用国家标准/13793或 / 3091中规定的 235普通钢管, 型号应采用48.33.6mm,材料进场应提供产品合格证且进行验收,合格后方可投入使用。 钢管的尺寸和表面质量应符合规定,钢管上严禁打孔。2.扣件:扣件: 扣件应采用可锻铸铁或铸钢制作,其质量和性能应符合现行国家标准钢管脚手架扣件(GB 15831)的规定;当采用其他材料制作的扣件,应经试验证明其质量符合该标准的规定后方可

3、使用。 扣件外观检查无裂纹,在螺栓拧紧力矩达到65.m时,不得发生破坏。4/20/20233.脚手板脚手板 木脚手板型号3000(6000)X200(250)X50,两端采用1.6mm镀锌铁丝绑扎; 钢筋网片式脚手采用6HPB235钢筋制作截面1200X800,钢筋格栅竖向间距400mm,横向40mm间距, 用不小于1.2mm镀锌铁丝固定在小横杆上。4/20/20234. 可调托撑及可调托撑及钢管底座钢管底座4/20/20234/20/20234/20/20234/20/20231. 纵向水平杆的构造应符合下列规定:纵向水平杆的构造应符合下列规定:(1).纵向水平杆宜设置在立杆内侧,其长度不宜

4、小于3跨。(2).纵向水平杆接长宜采用对接扣件连接,也可采用搭接。搭接长度不应小于 1m,应等间距设置 3个个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100mm。杆件搭接标准做法杆件伸出长度不杆件伸出长度不小于小于100mm100mm4/20/2023 (3).纵向水平杆的对接扣件应交错布置:两根相邻纵向水平杆的接头不 宜设 置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不宜大于纵距的 1/3。不同跨的两个接头未错开500mm接头不应该设置在步距中,应该设在纵距(步距)/3范围内4/20/20232.

5、横向水平杆的构造应符合下列规定横向水平杆的构造应符合下列规定: (1).主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。 (2).作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的 。横向水平杆横向水平杆主节点主节点主节点处没有按要求设置横向水平杆4/20/20233. 脚手板的设置应符合下列规定:脚手板的设置应符合下列规定: (1).作业层脚手板应铺满、铺稳、铺实。 (2).冲压钢脚手板、木脚手板、竹串片脚手板等,应设置在三根横向水平杆上。当脚手板长度小于 2m时,可采用两根横向水平杆支承。 (3). 脚手板的铺设可采用对接平铺,亦可采用搭接铺

6、设(如下图)。 (4) .竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设,且采用对接平铺,四个角应用直径不小于 1.2mm的镀锌钢丝固定在纵向水平杆上。 (5).作业层端部脚手板探头长度应取 150mm150mm,其两端均应固定于支承杆件上。4/20/20234. 立杆:立杆: (1).每根立杆底部应设置底座或垫板。 (2).脚手架基础必须平整坚实,有排水措施,满足架体支搭要求,确保不沉陷,不积水。其架体必须支搭在底座(托)或通长脚手板上。 4/20/2023 (3). 脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮150mm150mm ( (不大于不大于 200mm2

7、00mm) )处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于 1m1m。靠边坡上方的立杆轴线到边坡的距离不应小于 500mm500mm。 4/20/2023纵向扫地杆应该在上横向扫地杆应该在下纵横扫地杆搭设位置不正确4/20/2023(4).脚手架底层步距不应大于 2m2m。(5).立杆接长除顶层顶步外,其余各层各步接头必须采用对接扣件连接采用对接扣件连接。(6).立杆的对接扣件应交错布置:两根相邻立杆的接头不 宜设 置在同步内;同步内隔一根立杆的两个接头在高度方向错开的距离不宜

8、小于500mm500mm;接头中心至最近主节点的距离不宜大于步距的 1/31/3。(7).立杆顶端宜高出女儿墙上端1m1m,高出檐口上端 1.5m1.5m。4/20/20235. 连墙件:连墙件: (1).宜靠近主节点设置,偏离主节点的距离不应大于 300mm300mm; (2).应从底层第一步纵向水平杆处开始设置,当该处设置有困难时,应采用其它可靠措施固定; (3).开口型脚手架的两端必须设置连墙件,连墙件的垂直间距不应大于建筑物的层高,且不应大于4m4m。 (4).连墙件必须采用可承受拉力和压力的构造。对高度 24m以上的双排脚手架,必须采用刚性连墙件与建筑物可靠连接。 4/20/2023

9、4/20/2023连墙件的构造应符合下列规定:连墙件的构造应符合下列规定: 连墙件中的连墙杆或拉筋宜呈水平设置,当不能水平设置时,与脚手架连接的一端应下斜连接,不应采用上斜连接。4/20/2023连墙件离主节点距离超过300mm,只连了内立杆,连接强度不够4/20/20236. 剪刀撑与横向斜撑:剪刀撑与横向斜撑: (1).双排脚手架应设剪刀撑与横向斜撑,单排脚手架应设剪刀撑。 (2). 每道剪刀撑应跨越57根立杆,与地面夹角为45 60 , 杆件接长采用搭接,剪刀撑的两根斜杆均与立杆或相近的小横杆相连。 (3). 24米以下的外架,在架体外侧两端、转角及中间间隔不超过15米的立 面上设置剪刀

10、撑。24米以上的外架,在架体外侧搭设连续剪刀撑。 4/20/2023 (4). 一字型、开口型双排架两断口必须设置横向斜撑,24米以上架体在架体拐角处及中间每六跨设置一道横向斜撑。 (5).横向斜撑应在同一节间,由底到顶呈“之”字型布置,斜撑交叉和内外大横杆相连到顶。 4/20/20234/20/20237. 外脚手架水平防护:外脚手架水平防护:主体结构施工阶段主体结构施工阶段 (1).主体施工阶段,施工层、拆模层、第二层必须满铺脚手板,脚手板必须铺至建筑物结构。 (2). 从第二层起,应每隔1212米米设置一道硬质隔断防护,并在其中间部位张挂水平安全网。 (3).脚手板铺设时严禁出现探头板,

11、脚手板端头应用1.2mm镀锌铁丝固定在小横杆上。 4/20/20237. 外脚手架水平防护:外脚手架水平防护:装修施工阶段装修施工阶段 (1).安装及装修施工阶段,作业层满铺脚手板。 (2). 安装及装修施工阶段,外脚手架竖向每隔1212米米必须满铺一层脚手板,并在中间层满兜一道水平安全网,安全网必须兜挂至建筑物结构。 (3).脚手板铺设时严禁出现探头板,脚手板端头应用1.2mm镀锌铁丝固定在小横杆上。 4/20/20231. 悬挑脚手架搭设前,必须编制专项施工方案,方案必须包含悬挑梁平面必须包含悬挑梁平面定位布置图定位布置图。分段搭设高度超过20m20m组织专家进行方案论证。2. 悬挑梁必须

12、选用1616号号以上的工字钢,悬挑梁的锚固端应大于悬挑端长度的1.251.25倍倍 。3. 楼层预埋2020U型螺杆,每道钢梁设置1616钢丝绳作为保险绳。4. 悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点,定位点离悬挑梁端部不应小于100mm100mm。4/20/20235. 锚固位置设置在楼板上时,楼板的厚度不宜小于120mm。如果楼板的厚度小于120mm应采取加固措施。6. 脚手架底部立杆内侧应设200mm200mm高踢脚板;底部应采用硬质材料进行全封闭。7. 型钢悬挑与建筑结构采用螺栓钢压板连接固定时,尺寸不小于100mm10mm(宽厚)。采用角钢压板时,尺寸不小于63mm6

13、3mm6mm。 两根1.5米长直径18mm的HRB335钢筋4/20/20231. 立柱:立柱:(1).每根立柱底部应设置底座及垫板,底座宜采用规格不小于150mm150mm6mm钢板和钢管套管焊接组成,垫板厚度不得小于50mm。钢管底座做法示意图(2).扣件式立杆顶部应设可调支托,U形支托与楞梁两侧间如有间隙,必须顶紧,其螺杆伸出钢管顶部不得大于200mm,螺杆外径与立柱钢管内径的间隙不得大于3mm,安装时应保证上下同心。4/20/2023(3).立柱接长严禁搭接,必须采用对接扣件连接,相邻两立柱的对接接头不得在同步内,且对接接头沿竖向错开的距离不宜小于500mm,各接头中心距主节点不宜大步

14、距的1/3。(4).严禁将上段的钢管立柱与下段钢管立柱错开固定在水平拉杆上。梁底木方竖放;U托上双钢管钢管脚手架支撑体系4/20/2023碗扣脚手架支撑体系4/20/20232.2. 剪刀撑(扣件式脚手架)剪刀撑(扣件式脚手架)(1).在外侧周圈应设由下至上的竖向的连续式剪刀撑,中间在纵横向每隔10m左右设由下至上的竖向连续式剪刀撑,宽度宜为4.5-6m,并在剪刀撑的顶部、扫地杆处设置水平剪刀撑。剪刀撑杆件的底端应与地面顶紧,夹角宜为4560。(2).当层高在8-20m时,除应满足上条规定外,还应在纵横向相邻的两竖向连续剪刀撑之间增加之字斜撑,在有水平剪刀撑的部位,应在每个剪刀撑中间处增加一道

15、水平剪刀撑。在最顶步距两水平拉杆中间应加设一道水平拉杆。(3).当建筑层高超过20m时,在满足上两条规定的基础上,应将所有之字斜撑全部改为连续式剪刀撑。在最顶两步距水平拉杆中间应分别增加一道水平拉杆。4/20/20238-20m8m以下8m以下8-20m8-20m20m以上8-20m4/20/20232.2. 剪刀撑(碗扣式脚手架)剪刀撑(碗扣式脚手架)(1).当立柱间距小于或等于1.5m时,模板支撑架四周从底到顶连续设置竖向剪刀撑; 中间纵、横向由底至顶连续设置竖向剪刀撑,其间距应小于或等于4.5m。(2).剪刀撑的斜杆与地面夹角应在4560之间,斜杆应每步与立杆扣接。(3).当模板支架高度

16、大于4.8m时,顶端和底部必须设置水平剪刀撑,中间水平剪刀撑设置间距应小于或等于4.8m。4/20/20233.3. 结构要求结构要求(1).当支架立柱高度超过5m时,应在立柱周圈外侧和中间有结构柱的部位, 按水平间距6 9m、竖向间距23m与建筑结构设置一个固结点。(2).搭设高度2m以上的支撑架体应设置作业人员登高措施。作业面须满铺脚手板,离墙面不得大于200mm,不得有空隙和探头板、飞跳板。(3).当搭设高度大于10m时,应按高处作业要求每隔10m加设一道安全平网。4/20/20234/20/20231. 一级资质可承担各类附着升降式脚手架设计制造安装和施工,二级资质可承担80m以下附着升降式脚手架设计制造安装和施工。2. 专项施工方案应由专业承包单位编制审批,报使用单位审核,严格控制直线段跨度不得超过7000mm, 折线段外侧跨度不得超过5400mm。3. 架体高与支承跨度的乘积不得大于110。4. 整体提升脚手架安装后,安装单位应进行自检。工程项目的监理单位代表、施工单位和安装单位的技术负责人组成验收组,共同进行验收、签字,出具验收意见。5. 每次升降前后,施工、安装单位必须
