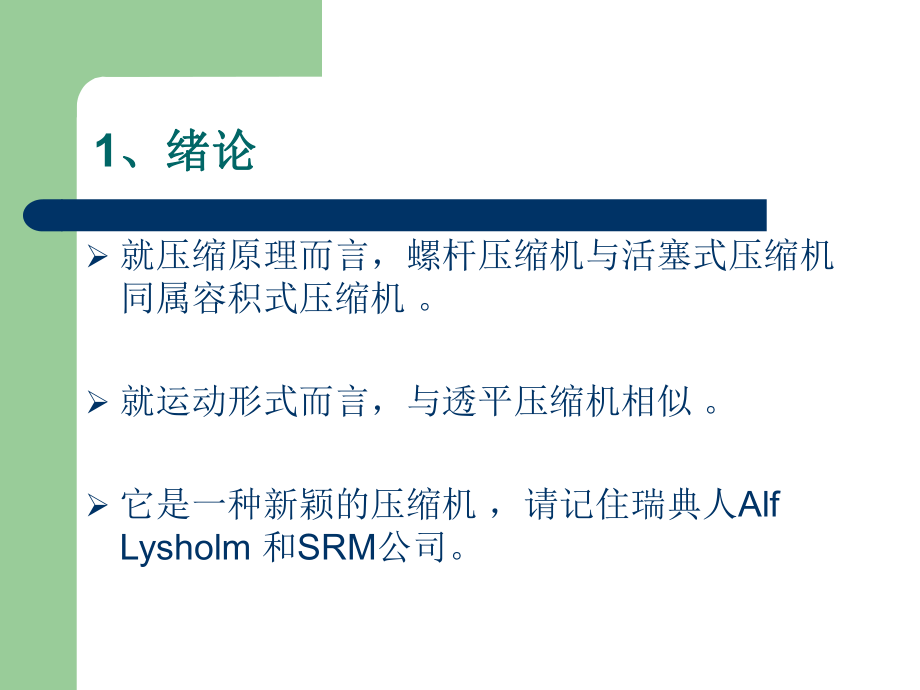

1、螺杆压缩机 1、绪论、绪论 就压缩原理而言,螺杆压缩机与活塞式压缩机同属容积式压缩机 。就运动形式而言,与透平压缩机相似 。它是一种新颖的压缩机 ,请记住瑞典人Alf Lysholm 和SRM公司。2、螺杆压缩机的基本结构和工作原、螺杆压缩机的基本结构和工作原理理 阴转子 圆柱滚子轴承 2、螺杆压缩机的基本结构和工作原、螺杆压缩机的基本结构和工作原理理l一对相互啮合的螺旋形转子 l节圆外具有凸齿的转子,称为阳转子或阳螺杆主动转子 l把节圆内具有凹齿的转子,称为阴转子或阴螺杆从动转子 l吸气孔口、排气孔口分别开设在压缩机机体的两端。2、螺杆压缩机的基本结构和工作原、螺杆压缩机的基本结构和工作原理

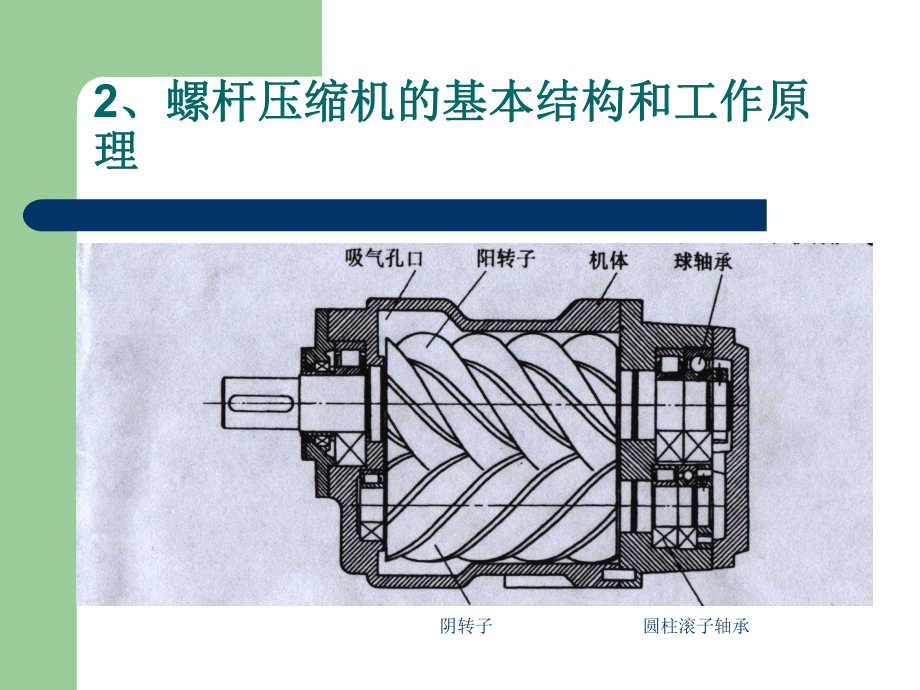

2、理l螺旋转子的一对相互啮合齿随着转子旋转,完成吸气、压缩、排气三个过程。l每一对相互啮合齿相继完成相同的工作循环。l螺旋转子旋转工作容积作回转运动 ,气体的压缩依靠容积的变化来实现 。l无脉动,不喘振。3、螺杆压缩机特点、螺杆压缩机特点l兼有往复机和离心机的特点。l优点 :可靠性高,操作维护方便 。动力平衡性;好机器可平稳地高速工作,可实现无基础运转。适应性强;排气量几乎不受排气压力的影响,在宽广的范围内能保护较高的效率 。多相混输;耐液体冲击,可压送含液气体、含粉尘气体、易聚合气体等 。 3、螺杆压缩机特点、螺杆压缩机特点缺点 :造价高 不能用于高压场合 4、螺杆压缩机的分类、螺杆压缩机的分

3、类l按运行方式的不同,分为无油压缩机(LGW-)和喷油压缩机(LG-)两类;无油螺杆工艺压缩机又可分为干式和喷液两类 喷液:喷水、喷轻质柴油 l按被压缩气体种类和用途的不同,分为空气压缩机、制冷压缩机和工艺压缩机三种;l按结构形式的不同,分为移动式和固定式、开启式和封闭式等。 5、无油螺杆压缩机的主机结构及和主要零、无油螺杆压缩机的主机结构及和主要零部件部件 5、无油螺杆压缩机的主机结构及和主要零、无油螺杆压缩机的主机结构及和主要零部件部件l无油机器的转子并不直接接触,相互间存在一定的间隙。阳转子通过同步齿轮带动阴转子高速旋转,同步齿轮在传输动力的同时,还确保了转子间的间隙 l所谓“无油”,指

4、的是气体在被压缩过程中,完全不与润滑油接触,即压缩机的压缩腔或转子之间没有油润滑。但压缩机中的轴承、齿轮等零部件,仍是用普通润滑方式进行润滑的,只是在这些润滑部位和压缩腔之间,采取了有效的隔离轴封 5、无油螺杆压缩机的主机结构及和主要零、无油螺杆压缩机的主机结构及和主要零部件部件l在喷油螺杆压缩机中,大量的润滑油被喷入所压缩的气体介质中,起着润滑、密封、冷却和降低噪声的作用。喷油机器中不设同步齿轮,一对转子就象一对齿轮一样,由阳转子直接带动阴转子旋转。所以,喷油机器的结构更为简单l无油螺杆压缩机和有油螺杆压缩机的主要结构区别? 5、无油螺杆压缩机的主机结构及和主要零部件无油螺杆压缩机的主机结构

5、及和主要零部件 1一径向止推轴承一径向止推轴承 2一轴封装置一轴封装置 3一转子一转子 4一气缸体一气缸体 5一吸气端盖一吸气端盖 6一径向轴承一径向轴承 7一同步齿轮一同步齿轮 8一喷油管一喷油管 9一排气端盖一排气端盖 图5-2 无油螺杆工艺压缩机 5、无油螺杆压缩机的主机结构及和主要零、无油螺杆压缩机的主机结构及和主要零部件部件l轴封装置;采用石墨环式、迷宫式或机械式密封等,并拥有平衡气口、放空口和充气口。向轴封内充气,可使压机的气体泄漏量减小为零。 l一内侧静环2一内侧动环35一弹簧 4-弹簧座6一外侧动环7一外侧静环8-压盖9一密封室 5、无油螺杆压缩机的主机结构及和主要零、无油螺杆

6、压缩机的主机结构及和主要零部件部件l同步齿轮:转子的间隙和驱动靠同步齿轮来实现。同步齿轮有可调式及不可调式两种结构,通常都采用图示的可调式结构 5、无油螺杆压缩机的主机结构及和主要零、无油螺杆压缩机的主机结构及和主要零部件部件5、无油螺杆压缩机的主机结构及和主要零、无油螺杆压缩机的主机结构及和主要零部件部件6、海南炼化、海南炼化800万吨常减压装置四顶气螺万吨常减压装置四顶气螺杆压缩机的主要技术参数杆压缩机的主要技术参数 项目 海炼四顶气螺杆压缩机 茂名四蒸馏轻烃压缩机 型号 LG601.0-00 LG204.6 体积流量 63(Nm3/min) 20(Nm3/min) 进气压力0.120.1

7、3 MPa(A) 0.002MPa 排气压力1MPa(A) 0.46MPa 排气温度85() 80() 转子型线SRM SRM 6、海南炼化、海南炼化800万吨常减压装置四顶气螺万吨常减压装置四顶气螺杆压缩机的主要技术参数杆压缩机的主要技术参数 项目 海炼四顶气螺杆压缩机 茂名四蒸馏轻烃压缩机 转子长径比 1.65 轴功率 480kw 131kW 轴封形式 迷宫密封+集装式双端面机械密封 双端面机械密封 转速 3000rpm 2227rpm 转子直径 321mm 6、海南炼化、海南炼化800万吨常减压装置四顶气螺万吨常减压装置四顶气螺杆压缩机的主要技术参数杆压缩机的主要技术参数l四台四顶气螺杆

8、压缩机,三开一备,并联操作 l螺杆压缩机内部采用喷石脑油冷却工艺,保证出口温度0002MPa,且排气压力P048MPa时,蝶阀自动关闭ol 2、供油压力P036MPa时,机组允许启动且停辅助泵。P032MPa,启动辅助油泵。l 3、进气压力PO12MPa,报警;PO005MPa,报警;l 排气温度T85时,报警;l 油过滤器温度T60时,报警;l 油过滤器压差P0075MPa时,报警;l 油箱液位L700mm时,报警; L300mm时。报警。l 4、排气压力PO53MPa时,停车。l 排气温度T90 时,停车。l 供油压力P028MPa时,停车。l 进气端机械密封进水压力P02MPa时,停车。

9、l 排气端机械密封进水压力P045MPa时,停车。l 压缩机喷水压力PO2MPa,排气端机械密封进水压力PO45MPa,压缩机喷水压PO2MPa。l 3、以上工作结束,立即启动电动机,(允许启动灯亮后,应立即启动电机)。l 4、检查主机机体及轴承处温度是否正常,是否有异常声音,所有仪表读数是否正常(一有重大问题,立即停机检查);并检查入口蝶阀动作是否正常。l 5、再次全面检查流程,各点压力、压缩机排出温度、电流,并测量电机、压缩机轴承处是否振动,检查各机械部位是否有异常杂音,检查各管接头是否有漏气、漏水、漏油l现象,发现问题,及时处理。l 6、可调整压控器,调整机出口压力达到正常。l 8.24

10、停车停车l 1、按停机按钮。l 2、按停机前、机后密封、机壳冷却水,打开排出弯管上的排水阀。l 3、停机约20分钟后可停油泵。l 4、关闭机进、出口阀门,打开放空,卸去机内压力。l 5、手动盘车几圈。 l 6、停油冷器冷却水。l 7、将气缸存液放净,用氮气置换机内气体。8、操作和维护、操作和维护l 8.25正常维护正常维护l 机组在运行中应进行下列各项检查和维护,并做好记录,发现问题及时上报处理。l 1、润滑油油位、压力、温度和各点供油情况。l 2、软化水注水压力情况。l 3、油过滤器、水过滤器的压差是否在规定范围内。l 4、进、排气温度、压力情况。l 5、机运动部件有无异常声音、异常温升。l

11、 6、机各连接部件有无漏水、漏气、漏油现象,有无松动。l 7、电机电流、温度情况。l 8、联锁系统是否灵敏、准确。l 9、进口蝶阀开度情况。l 10、定期分析润滑油,每半年一次,保证油质,不合格的要换油。 8、操作和维护、操作和维护l8.26压缩机故障分析压缩机故障分析故障 故障原因 处理方法启动负荷大或不能启动1、出口端压力太高2、蝶阀开度太大3、机体内充满油和液体4、部分机械磨损烧坏1、调整流程,使高压气体回低压系统,提高冷凝器冷却能力2、调整气量调节器,使蝶阀关度至最小3、手动盘车,将液体排出4、拆卸检修机组振动1、机组地脚螺栓松动2、压缩机与电机中心不对正3、压缩机转子不平衡4、机组管

12、道产生共振5、吸人的液体太多1、拧紧地脚螺栓2、重新找正3、检查较正4、改变管道支撑点位置5、停机,手动盘车,将液体排出,并消除液体来源 压缩机达不到额定气量1、气量调节器的压力控制器上限调得过低2、进气压力过低3、进气过滤器阻塞4、正常运转时,蝶阀没全开1、调整压力控制器上限使气量达到要求2、打开回路通阀3、更换滤芯或清洗4、检查蝶阀开度压缩机排出温度或油温过高1、压缩比过大2、油冷却器冷却不够3、吸人气体过热4、喷水量不足1、降低压比或降低负荷2、清除污垢,降低水温增加水量3、联系其它岗位,调整工艺操作4、调大喷水量运行中响声异常1、转子有异物2、轴承磨损破裂3、转子和壳体磨擦4、吸人大量液体1、停机,检查人口过滤器2、停机更换3、停机,对机组进行检修4、调整操作或停机排液电流过载1、电网电压过低2、排气压力过高1、联系调度,适当降低负荷2、调整排气压力压缩机排压过高1、阀门操作不当2、压力控制器调整不当1、把阀调节到正确开度2、重新调整压力控制器停机时压缩机反转出口单向阀失灵检修

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 汽车/机械/制造 > CAD/CAE/CAM

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1
