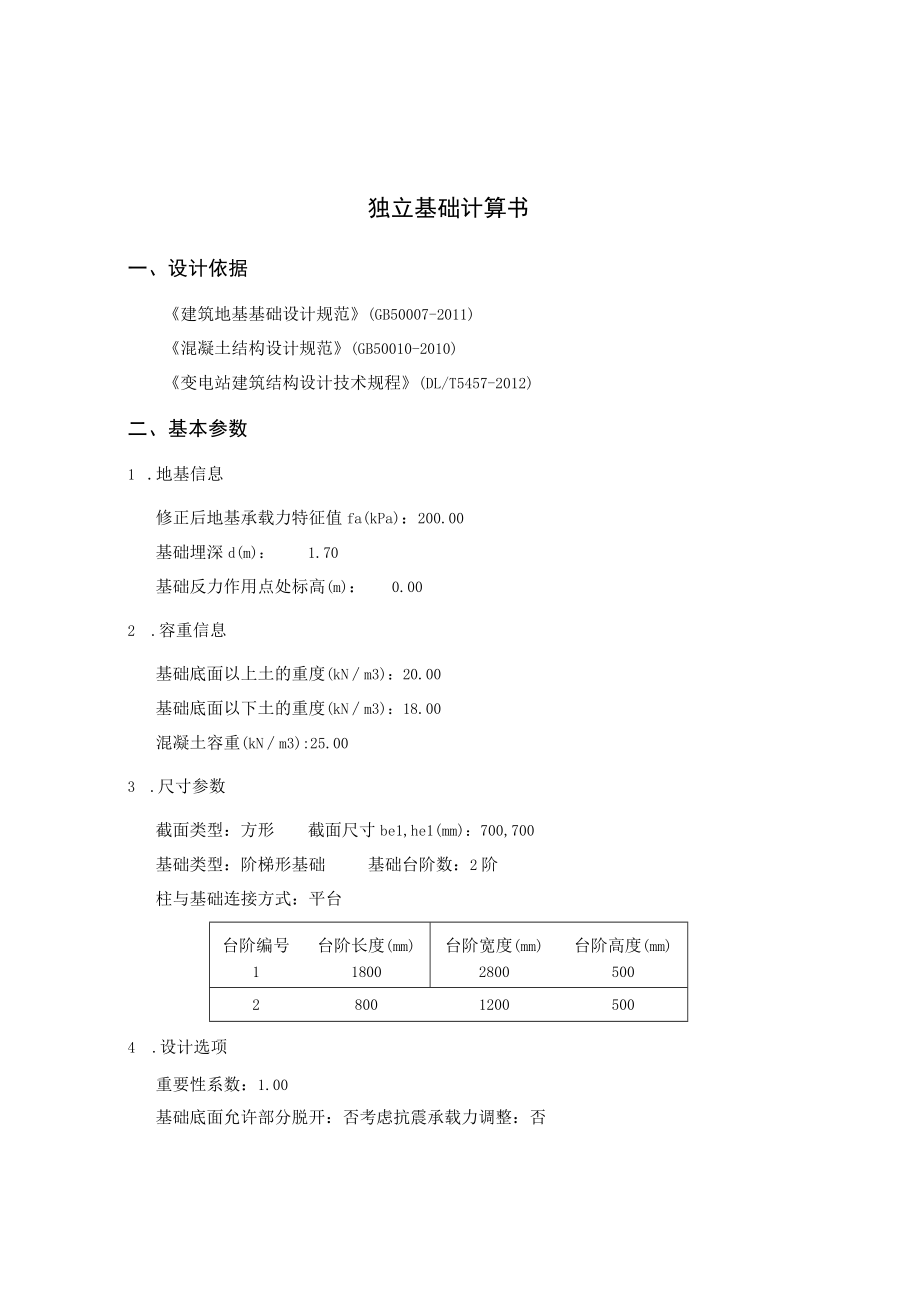

1、独立基础计算书一、设计依据建筑地基基础设计规范(GB50007-2011)混凝土结构设计规范(GB50010-2010)变电站建筑结构设计技术规程(DL/T5457-2012)二、基本参数1 .地基信息修正后地基承载力特征值fa(kPa)：200.00基础埋深d(m)：1.70基础反力作用点处标高(m)：0.002 .容重信息基础底面以上土的重度(kNm3)：20.00基础底面以下土的重度(kNm3)：18.00混凝土容重(kNm3):25.003 .尺寸参数截面类型：方形截面尺寸be1,he1(mm)：700,700基础类型：阶梯形基础基础台阶数：2阶柱与基础连接方式：平台台阶编号台阶长度(

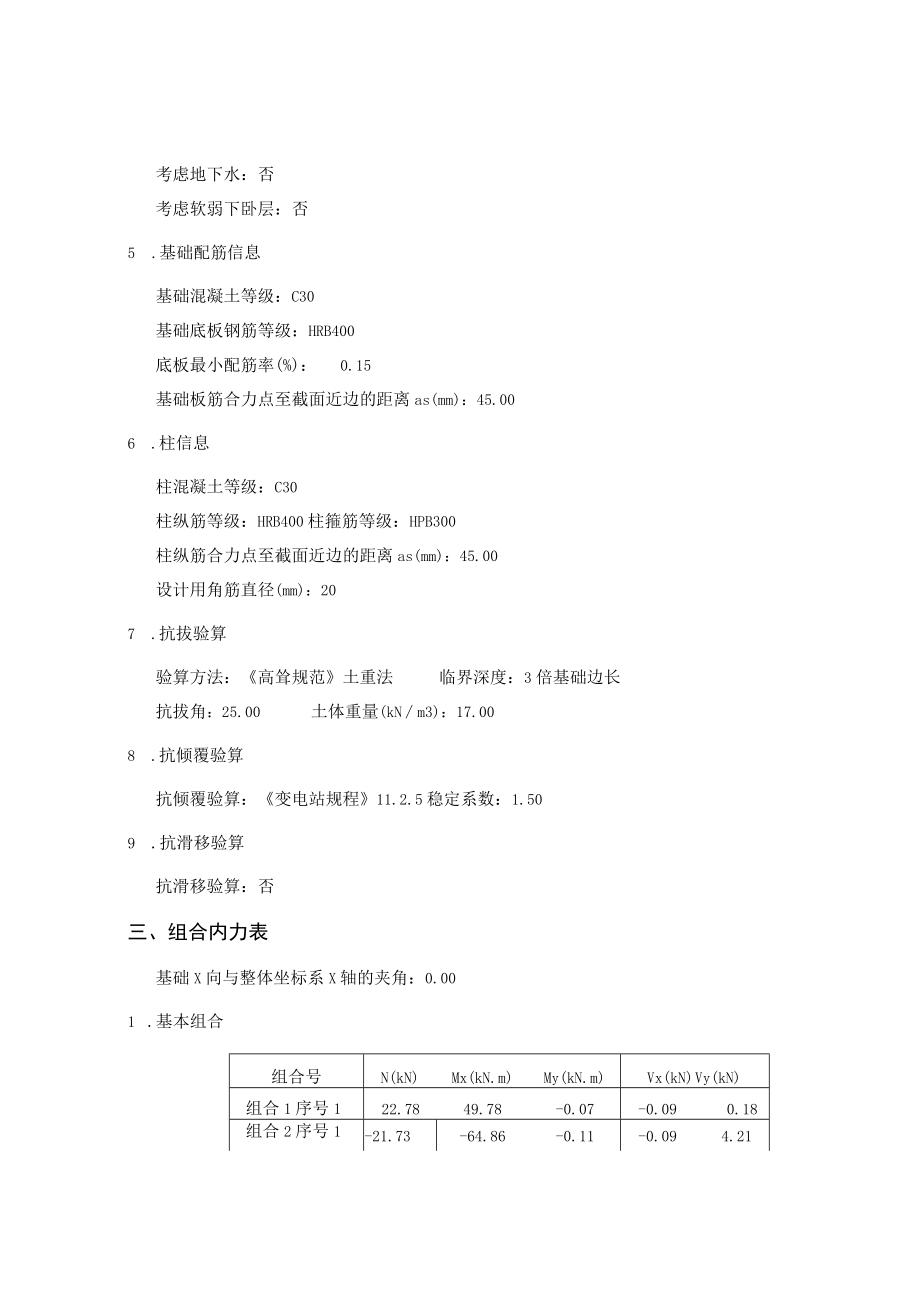

2、mm)台阶宽度(mm)台阶高度(mm)118002800500280012005004 .设计选项重要性系数：1.00基础底面允许部分脱开：否考虑抗震承载力调整：否考虑地下水：否考虑软弱下卧层：否5 .基础配筋信息基础混凝土等级：C30基础底板钢筋等级：HRB400底板最小配筋率(%)：0.15基础板筋合力点至截面近边的距离as(mm)：45.006 .柱信息柱混凝土等级：C30柱纵筋等级：HRB400柱箍筋等级：HPB300柱纵筋合力点至截面近边的距离as(mm)：45.00设计用角筋直径(mm)：207 .抗拔验算验算方法：高耸规范土重法临界深度：3倍基础边长抗拔角：25.00土体重量(k

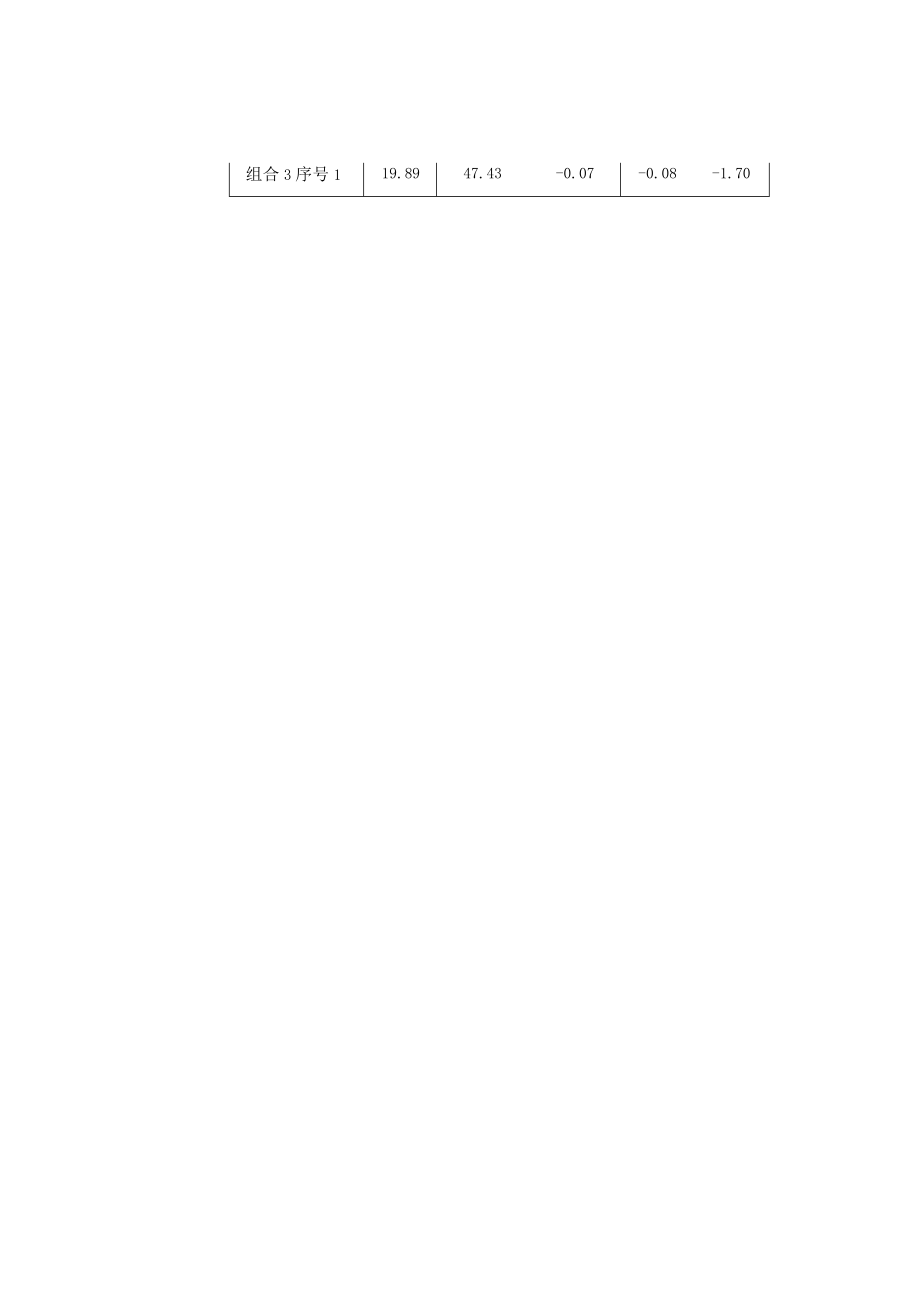

3、Nm3)：17.008 .抗倾覆验算抗倾覆验算：变电站规程11.2.5稳定系数：1.509 .抗滑移验算抗滑移验算：否三、组合内力表基础X向与整体坐标系X轴的夹角：0.001 .基本组合组合号N(kN)Mx(kN.m)My(kN.m)Vx(kN)Vy(kN)组合1序号122.7849.78-0.07-0.090.18组合2序号1-21.73-64.86-0.11-0.094.21组合3序号119.8947.43-0.07-0.08-1.70组合4序号14.810.48-0.00-0.052.90组合5序号129.6868.77-0.08-0.10-0.89组合6序号1-11.57-42.00-
4、0.09-0.074,47组合7序号129.9671.20-0.08-0.11-1.63组合8序号10.47-9.58-0.06-0.062.82组合9序号125.3658.55-0.07-0.09-0.92组合10序号1-23.66-68.48-0.11-0.094.18注：原组合数过多，仅显示前10组2 .标准组合组合号N(kN)Mx(kN.m)My(kN.m)Vx(kN)Vy(kN)组合1序号122.7849.78-0.07-0.090.18组合2序号1-21.73-64.86-0.11-0.094.21组合3序号119.8947.43-0.07-0.08-1.70组合4序号14.810
5、.48-0.00-0.052.90组合5序号129.6868.77-0.08-0.10-0.89组合6序号1-11.57-42.00-0.09-0.074.47组合7序号129.9671.20-0.08-0.11-1.63组合8序号10.17-9.58-0.06-0.062.82组合9序号125.3658.55-0.07-0.09-0.92组合10序号1-23.66-68.48-0.11-0.094.18注：原组合数过多，仅显示前10组3 .附加荷载荷载类型N(kN)Mx(kN.m)My(kN.m)Vx(kN)Vy(kN)恒载0.000.000.000.000.00活载0.000.000.00
6、0.000.00四、验算结果比较内容控制组合数值限值结果轴心荷载作用下地基承载力组合7序号143.26200.00满足X向偏心荷载作用下地基承载力组合7序号143.08240.00满足Y向偏心荷载作用下地基承载力组合7序号174.71240.00满足以偏心距e验算X向脱开面积组合10序号10.000.30满足以偏心距e验算Y向脱开面积组合10序号10.460.47满足抗冲切验算（柱底+Y）组合10序号16.801175.03满足抗冲切验算（柱底T）组合7序号19.271175.03满足抗冲切验算（1阶+X）组合7序号10.56753.78满足抗冲切验算（1阶-X）组合7序号10.59753.7
7、8满足抗冲切验算（1阶+Y）组合10序号116.99571.60满足抗冲切验算（1阶-丫）组合7序号123.15571.60满足抗剪切验算（柱底-X）组合7序号18.971794.63满足抗剪切验算（柱底+X）组合7序号19.341794.63满足抗拔稳定验算组合10序号123.6662.23满足X向抗倾覆稳定验算组合10序号1755.7221.50满足Y向抗倾覆稳定验算组合10序号14.091.50满足基础板底X向配筋组合1序号12934.362811.00满足基础板底Y向配筋组合1序号11908.3621828.50满足混凝土柱X向纵筋组合2序号11030.20980.00满足混凝土柱Y向
8、纵筋组合2序号11030.202980.00满足混凝土柱X向截面抗剪验算组合11序号1-0.081639.14满足混凝土柱Y向截面抗剪验算组合6序号14.471639.14满足混凝土柱X向箍筋组合2序号11.3421.33满足混凝土柱Y向箍筋组合2序号11.3421.33满足五、基础自重计算第1阶体积V1=1.802.80X0.50=2.52m3第2阶体积V2=0.80X1.200.50=0.48m3混凝土柱体积Vc=0.700.700.70=0.34nr总体积V=2.52+0.48+0.34=3.34m3基础自重G0=V=253.34=83.58kN六、地基承载力验算1.1 轴心荷载作用下的
9、地基承载力验算控制组合：标准组合组合7序号1内力标准值计算Nk=N+Nda+0.7Nla=29.96+0.00+0.7X0.00=29.96kN基础底面积A=BxBy=1.80X2.80=5.04m2基础上土重Gs=(Ad-V)=20.0X(5.04X1.70-3.34)=104.50kN基础自重和基础上的土重Gk=Gs+G0=104.50+83.58=188.07kN标准组合下的基础底面平均压力值29.96+188.07Pc=43.26kPafa=200.00kPaA5.04满足建筑地基基础设计规范GB50007-2011第5.2.1条第1款。1.2 偏心荷载作用下的地基承载力验算(1)沿X
10、方向偏心控制组合：标准组合组合7序号1内力标准值计算Nk=N+Nda+0.7Nla=29.96+0.00+0.7X0.00=29.96kNVkx=Vx+Vdax+0.7Vlax=-0.11+0.00+0.70.00=-0.11kNex=BIXBx/2=0.901.80/2=0.00nMky=My+Mday+0.7MlQy+Ni8x+Vkx-(ri+hp)=-0.080.00+0.70.00+29.960.00+-0.11(1.70+0.00)=-0.27kN.基础底面最大应力计算=Mk/(Fk+Gk)=0.27/(29.96+188.07)=0.00neB/6=0.30m29.96+ 188.
11、070.27+=43.08 kPaPkmaxl2=1.2200.00=240.00kPa满足建筑地基基础设计规范GB50007-2011第5.2.1条第2款。(2)沿Y方向偏心控制组合：标准组合组合7序号1内力标准值计算Nk=N+Nda+0.7Nla=29.96+0.00+0.7X0.00=29.96kNVky=Vy+Vday+0.7Vlay=-1.63+0.00+0.7*0.00=-1.63kNey=Biy-By/2=1.402.80/2=0.00mMkX=M+Mdax+0.7Miax+Nkey-Vky(d+hp)=71.20+0.00+0.70.00+29.960.001.63(1.70+
12、0.00)73.97kN.m基础底面最大应力计算e=Mk(Fk+Gk)=73.97/(29.96+188.07)=0.34me8/6=0.47nPkmax=29.96+ 188.0773.9774.71kPaPkmaxl2a=1.2200.00=240.00kPa满足建筑地基基础设计规范GB50007-2011第5.2.1条第2款。6. 3基础底面脱开面积验算(1)沿X方向偏心时，脱开面积验算控制组合：标准组合组合10序号1内力标准值计算Nk=N+Nda+0.7Nla=-23.66+0.00+0.7X0.00=-23.66kNVkx=Vx+Vdax+0.7Vlax=-0.09+0.00+0.7
13、X0.00=-0.09kNex=Blx-Bx/2=0.901.80/2=0.00mMky=My+Mday+0.7Mlay+Nkex+vkx(d+hp)=-0.11+0.00+0.70.00+-23.66X0.00+-0.09(1.700.00)=-0.26kN.m基底脱开面积验算e=MkFk+Gk)=0.26/(-23.66+188.07)=0.002me/7/6.0=1.80/6,0=0.30m基础底面未脱开，满足。(2)沿Y方向偏心时，脱开面积验算控制组合：标准组合组合10序号1内力标准值计算Nk=N+Nda+0.7Nla=-23.66+0.00+0.7X0.00=-23.66kNVky=Vy+Vday+0.7Vlay=4.18+0.00+0.7*0.00=4.18kNey=BIy-By/2=1.402.80/2=0.00mMkX=M%+Mdax+0.7Mlax+Nk-ey-Vky(d+p)=-68.48+0.00+0.70.00+-23.660.00-4
