1、环保垃圾发电保护定值计算所需资料序号收资项说明落实情况备注图自氏及说明书1.主系统接线图标有一二次电气设备参数、电压互感器和电流互感器变比等参数2.发电机及主变保护及二次接线图如果有电抗器也请提供高压电抗器二次接线图3.高压厂用电系统配电图IOkv或6kV4.高压厂用系统二次接线图包括中压进线馈线、低厂变、电动机等的二次接线图5.低压厂用电系统配电图低压PC及MCC配电图：包括回路容量、CT变比，智能脱扣器及马达控制器标环保垃圾发电一般这部分不多。6.同期、快切、备自投等各自动装置二次接线图7.与现场装置完全相符的定值表格现场保护和自动装置里打印出来的定值的扫描件，暂不能上电打印，可以找厂家要
2、。8.各保护及自动装置厂家技术说明书包括：发电机、主变、中压系统里的馈线、低厂变、高压电动机和低厂变低压侧断路器说明书。同期、快切、备自投装置说明书。设2&电气参数9.系统参数最大方式的正序阻抗；/最大方式的零序阻抗；最小方式的正序阻抗；/最小方式的零序阻抗。这部分内容请与当地调度联系。10.发电机功率、容量及功率因数；/额定电压；/额定电流；/次暂态阻抗；/同步电抗；/暂态电抗；11.主变短路阻抗；/试验零序电抗；额定容量；/额定电流：高、中、低压侧电流互感器变比以及中性点电流互感器变比；12.高厂变和起备变额定电压比；/高低压额定电流；短路阻抗；/性点接地方式（如果经电阻接地，注明接地电阻

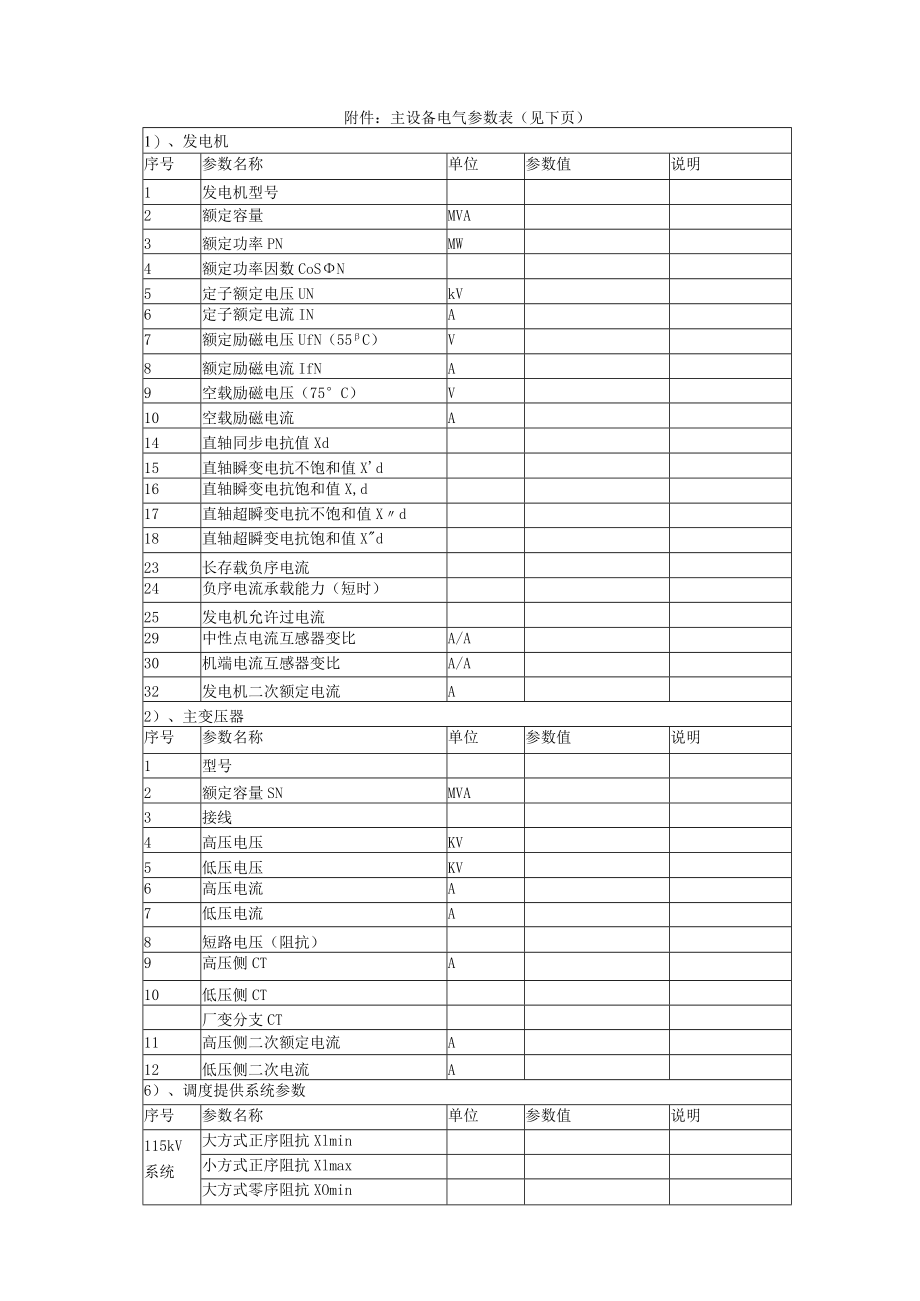

3、大小）；/中高低压侧、中性线电流互感器变比/中压系统电缆在最大故障电流下热稳定时间（设计一次专业）13.低厂变额定电压比；/高低压额定电流；/短路阻抗；14.高压电动机额定功率/额定电流/CT变比15.低压电动机额定功率/额定电流/CT变比16.影响继电保护定值计算的设计更改通知单其他甲方认为对定值有影响或相关的文件和资料。附件：主设备电气参数表（见下页）1）、发电机序号参数名称单位参数值说明1发电机型号2额定容量MVA3额定功率PNMW4额定功率因数CoSN5定子额定电压UNkV6定子额定电流INA7额定励磁电压UfN（55C）V8额定励磁电流IfNA9空载励磁电压（75C）V10空载励磁电

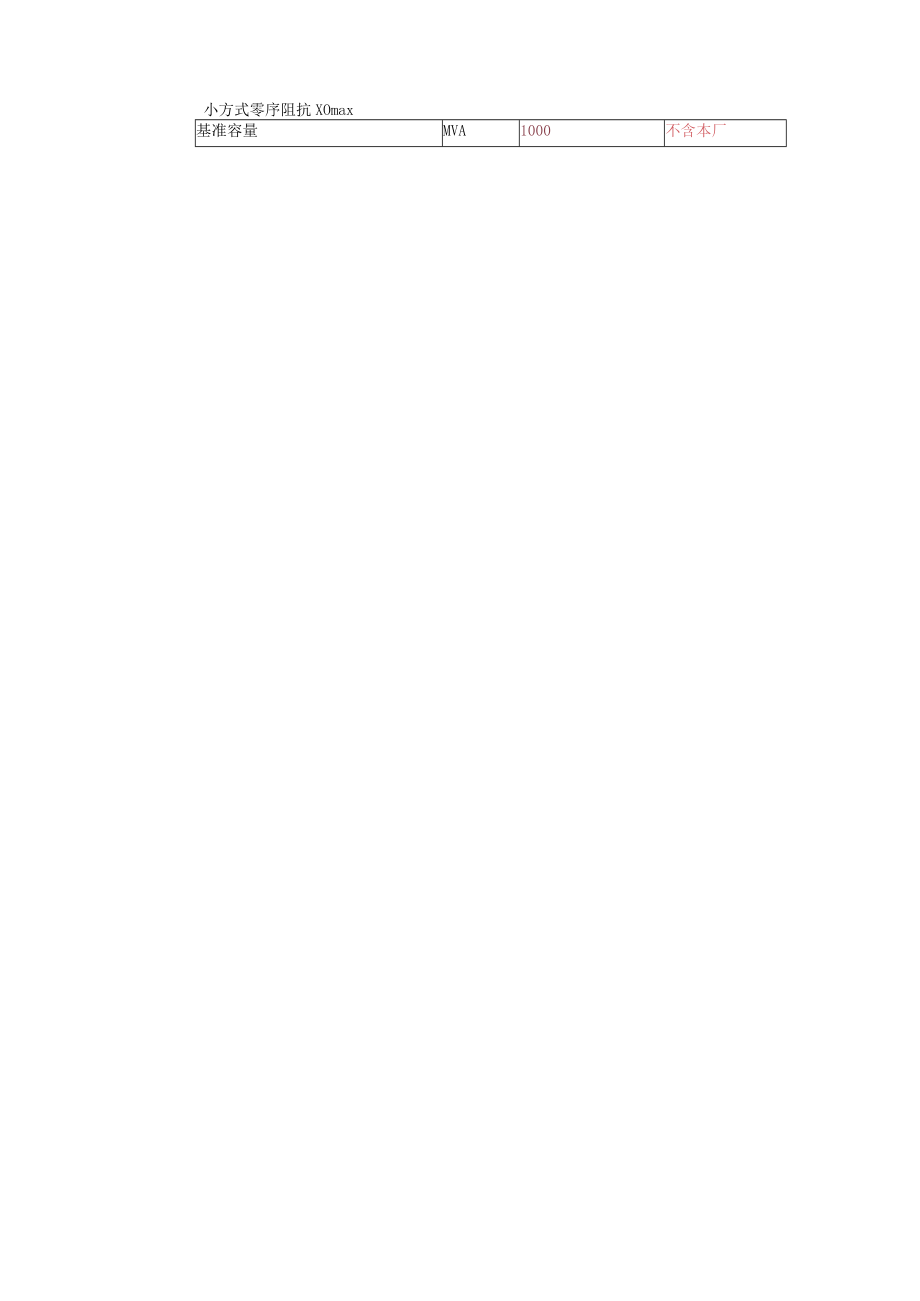

4、流A14直轴同步电抗值Xd15直轴瞬变电抗不饱和值Xd16直轴瞬变电抗饱和值X,d17直轴超瞬变电抗不饱和值Xd18直轴超瞬变电抗饱和值Xd23长存载负序电流24负序电流承载能力（短时）25发电机允许过电流29中性点电流互感器变比A/A30机端电流互感器变比A/A32发电机二次额定电流A2）、主变压器序号参数名称单位参数值说明1型号2额定容量SNMVA3接线4高压电压KV5低压电压KV6高压电流A7低压电流A8短路电压（阻抗）9高压侧CTA10低压侧CT厂变分支CT11高压侧二次额定电流A12低压侧二次电流A6）、调度提供系统参数序号参数名称单位参数值说明115kV系统大方式正序阻抗Xlmin小方式正序阻抗Xlmax大方式零序阻抗XOmin小方式零序阻抗XOmax基准容量MVA1000不含本厂
