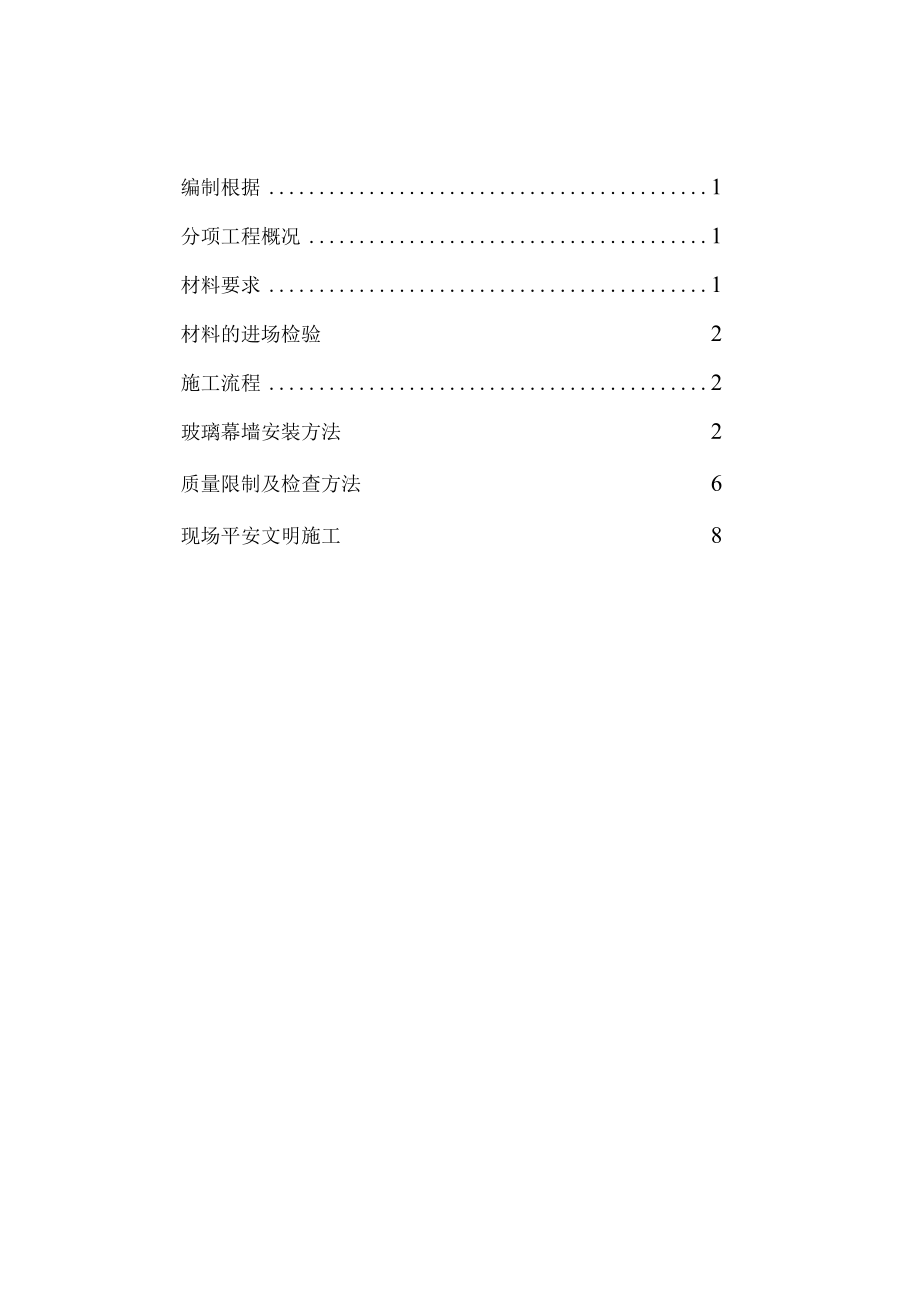

1、编制根据1分项工程概况1材料要求1材料的进场检验2施工流程2玻璃幕墙安装方法2质量限制及检查方法6现场平安文明施工8一、编制根据L玻璃幕墙工程技术标准中华人民共和国行业标准JGJ102-2003;2 .外幕墙工程施工图；3 .根据工程的实际施工状况进展编制；4 .国家其它相应标准标准。二、分项工程概况1 .北立面一层三层为隐框幕墙及石材幕墙组建而成，三层以上为明框玻璃幕墙及金属幕墙而形成。2 .南立面一层三层为隐框幕墙及石材幕墙组建而成，三层以上为明框玻璃幕墙及金属幕墙而形成,二十层为玻璃门帘隔热窗。3 .东立面一层三层为隐框玻璃雨蓬及石材幕墙、金属幕墙组建而成，三层以上为隐框玻璃幕墙、玻璃高
2、隔热窗、金属幕墙形成。4 .西立面一层三层为隐框玻璃雨蓬及石材幕墙、三层以上为玻璃隔热窗、金属幕墙形成。三、材料要求1 .玻璃采纳天津南玻品牌。本玻璃幕墙工程主楼幕墙运用TP6+12A+TP6中空钢化LOW-E玻璃。2 .铝型材：铝材采纳亚铝品牌。铝型材饰面采纳氟碳喷涂，其他面均为阳极氧化。3 .钢材及五金件：钢材采纳国产优质钢，钢转接件等采纳Q235B,钢件外表采纳热镀锌或无机富锌涂料处理或其它有效防腐措施，不锈钢螺栓采纳奥氏体不锈钢。4 .耐候密封胶、构造胶：硅阑构造密封胶和硅丽耐候密封胶运用美国GE品牌,符合国标建筑用硅酮构造密封胶GB16776-97和硅酮建筑密封胶GB/T14683-

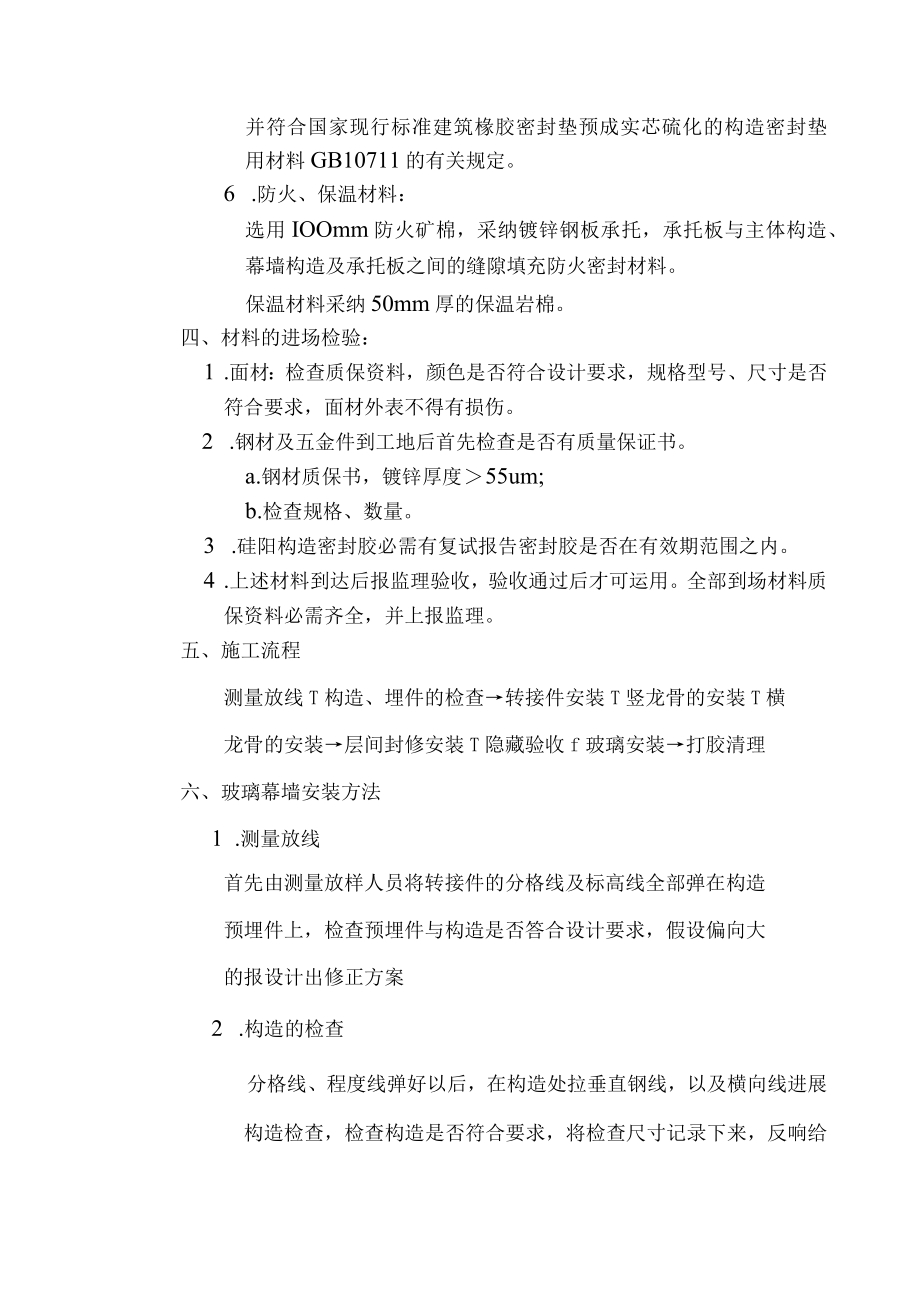

3、2003性能标准。5 .密封胶条和胶垫：密封胶条和胶垫采纳黑色高密度的三元乙丙椽胶EPDM制品，并符合国家现行标准建筑椽胶密封垫预成实芯硫化的构造密封垫用材料GB10711的有关规定。6 .防火、保温材料：选用IOOmm防火矿棉，采纳镀锌钢板承托，承托板与主体构造、幕墙构造及承托板之间的缝隙填充防火密封材料。保温材料采纳50mm厚的保温岩棉。四、材料的进场检验：1 .面材：检查质保资料，颜色是否符合设计要求，规格型号、尺寸是否符合要求，面材外表不得有损伤。2 .钢材及五金件到工地后首先检查是否有质量保证书。a.钢材质保书，镀锌厚度55um;b.检查规格、数量。3 .硅阳构造密封胶必需有复试报告
4、密封胶是否在有效期范围之内。4 .上述材料到达后报监理验收，验收通过后才可运用。全部到场材料质保资料必需齐全，并上报监理。五、施工流程测量放线T构造、埋件的检查转接件安装T竖龙骨的安装T横龙骨的安装层间封修安装T隐藏验收f玻璃安装打胶清理六、玻璃幕墙安装方法1 .测量放线首先由测量放样人员将转接件的分格线及标高线全部弹在构造预埋件上，检查预埋件与构造是否答合设计要求，假设偏向大的报设计出修正方案2 .构造的检查分格线、程度线弹好以后，在构造处拉垂直钢线，以及横向线进展构造检查，检查构造是否符合要求，将检查尺寸记录下来，反响给设计。3 .转接件安装安装转接件根据放线组所弹中心线、分格线。将转接件
5、用M16的T型螺栓固定在预埋件上，经检查符合施工要求后再进展上下、左右限制调整。4 .竖龙骨的安装待转接件安装符合施工及设计要求时，进展竖龙骨的安装，竖龙骨在安装之前，考虑到平安，在楼层内加工厂将竖龙骨调整码的安装孔先加工完毕、用平安绳连接起来，再吊到室外进展调整安装。5 .竖龙骨安装的尺寸限制竖龙骨的安装根据竖向钢线，以及横向钢线进展调整，直至符设计尺寸要求，竖向龙骨标高差限制在lmm范围内，程度仪跟踪检查，检查完毕方可进展连接。6 .竖向龙骨的分格限制竖向龙骨安装后进展轴向偏向的检查，轴向偏向限制在Imm范围内。竖料之间分格尺寸限制在1mm,否那么会影响横料的安装。测量分格尺寸应靠近支座旁
6、边。7 .横向龙骨的安装竖向龙骨安装后进展横向龙骨的安装、横向龙骨未安装之前，先进展角铝的安装并加隔离垫片，角铝的安装应依设计图纸进展。但竖龙骨与角码之间的孔位应严密协作，相像于过度协作。8、层间封修安装(1)层间封修安装采纳镀锌钢板承托，镀锌板与主体构造及幕墙龙骨连接。(2)楼层梁板处上下分隔缝隙安装时应符合标准设计要求应不小于700mm9、玻璃的安装(1)明框玻璃安装之前，如玻璃安装前应在横料骨上垫上不少于2块的氯丁橡胶块，防止玻璃硬接触，一般椽胶块垫在玻璃板两端的1/4处，玻璃调整完毕然后进展压板及扣盖安装。(2)隐框玻璃安装之前，如玻璃安装前应在横梁上先装好压块，压块间距不小于300m
7、m,调整后玻璃下方干脆采纳挂式安装，上方采纳压块式安装。(3)玻璃板片根据玻璃出厂时编号图进展安装，施工过程中不得将不同编号的板片进展互换，安装时留意左右二边空隙相等垂直。(4)玻璃安装时内外外表必需清擦干净前方可安装，留意玻璃的正反面饰。(5)玻璃压板安装时，防水胶条应与压板长度一样，压板、压板固定点间距应符合图纸设计要求。10、密封胶嵌缝。俗称：打胶(1)充分清洁板材间间隙，不应有水、油渍、灰尘等杂物,应充分清洁粘结面，加以枯燥。用稀料，清洗剂等来进展缝隙清理(2)泡沫条填充时应连续，打胶处应连接密实。M6100不锈匐媒校、W24M铝确映保W220114开酷哥李接缝理开启扇多情W2隔)6开
8、迷!航后还液叫w22a201h(6)M,应W22a115MIiiiLiLhLI!证缝胶光滑出肉厂携峡卡留四碗磔哨缺快吸螂胶带纸清理干净，并马上处理恻好畸W粉面由麻理干净/W22o2O4MM/iW221O6HtM/iW222O1HiIlj-M5x10(W/IIIfW22o115fSMW22a212HWMW22g207HM1PGl2ATP6mCwr-t(3)贴胶带纸牢固密实，转角及接头处连接顺畅且紧贴板边。胶带纸粘贴时不允许有张口、脱落，不顺直等现象。YYMQCOim#YYMQCo7就全开启肩YYMQCOSmm七、质量限制及检查方法L立柱安装要求(1)立柱垂直偏向不应大于2mm,立柱安装就位垂直、
9、调整后应刚好紧固螺栓、转接件上的方垫块安装方正、焊接牢固、二道防腐处理一道防锈漆、一道银粉漆。(2)相邻两根立柱安装标高偏向不应大于3mm,同层立柱的最大标高偏向不应大于5mm,相邻两根立柱的间隔偏向不应大于2mm;(3)立柱与立柱之间的伸缩缝为2Omm。2、横梁安装要求(1)相邻两根横梁的程度标高偏向不应大于1mm。同层标高偏向：当一幅幕墙宽度小于或等于35m时，不应大于5mm;当一幅幕墙宽度大于35m时，不应大于7mm;(2)当安装完成一层高度时，应刚好进展检查、校正和固定。3 .其他主要附件安装要求:(1) 避雷接地安装,采纳12圆钢连接主楼钢构造均压环焊接,焊接长度不小于1Oomm,均
10、压环应为每隔二层设一层小于10m。主龙骨竖向及与其他窗导通采纳铜编制导线连接而成，伸缩长度不小于20o(2) 防火、保温材料应按设计要求铺设平整且牢靠固定。拼接处不应留缝隙。4 .玻璃幕墙安装允许偏向和检验方法项次工程允许偏向mm检验方法1幕墙垂直度：6mv幕墙高度V90m20用经纬仪检查2幕墙程度度：层高3m5用程度仪检查3幕墙外表平整度2用2m靠尺和塞尺检查4板材立面垂直度2用垂直检测尺检查5板材上沿程度度2用Im程度尺和钢直尺检查6相邻板材板角错位1用钢直尺检查7阳角方正2用直角检测尺检查8接缝垂直度3拉5m线,缺乏5m拉通线，用钢直尺检查9接缝上下差1用钢直尺和塞尺检查10接缝宽度1用钢直尺检查八、现场平安文明施工1 .全部操作人员必需统一着装。2 .施工人员作业时必需戴平安帽，系平安带，穿软底胶鞋，装备工具袋。3 .现场焊接，应在焊接下方设防火斗，并有专人看火。4 .施工现场制止吸烟，严禁携带火种进入施工现场。5 .吊篮高空作业所用材料要放置平稳，工具应顺手放入工具袋套内。上下传递物件制止抛掷。6 .严禁酒后进入施工区域，严禁酒后操作。7 .遇有恶劣气候如风力在五级以上时停顿吊篮及高处作业。8 .吊篮运用前应进展平安检查。9 .吊篮不得超载，严禁作为竖向运输工具。10 .吊篮不应在空中进展吊篮检修。11 .吊篮上的施工人员必需配系平安带。
