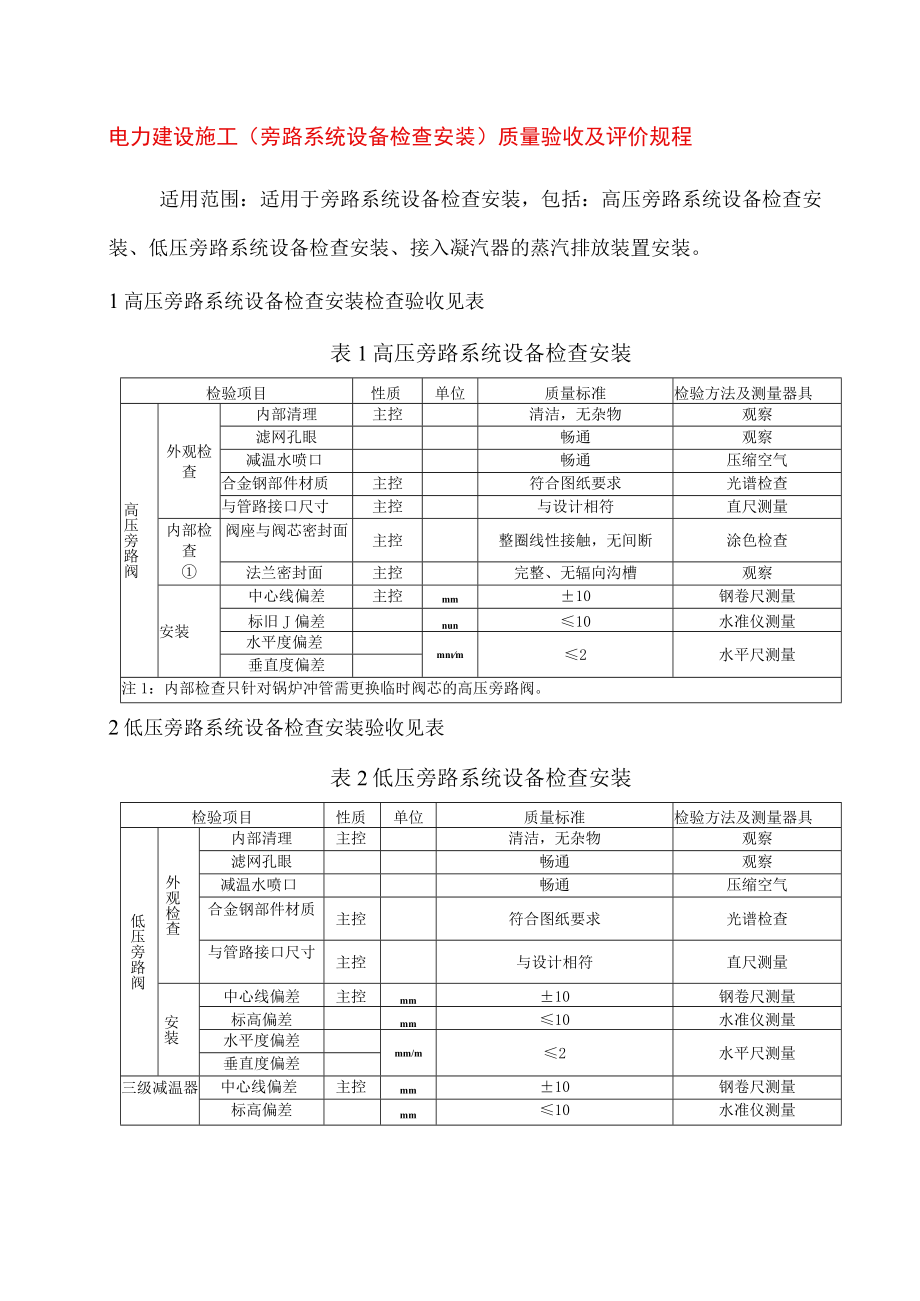

1、电力建设施工（旁路系统设备检查安装）质量验收及评价规程适用范围：适用于旁路系统设备检查安装，包括：高压旁路系统设备检查安装、低压旁路系统设备检查安装、接入凝汽器的蒸汽排放装置安装。1高压旁路系统设备检查安装检查验收见表表1高压旁路系统设备检查安装检验项目性质单位质量标准检验方法及测量器具高压旁路阀外观检查内部清理主控清洁，无杂物观察滤网孔眼畅通观察减温水喷口畅通压缩空气合金钢部件材质主控符合图纸要求光谱检查与管路接口尺寸主控与设计相符直尺测量内部检查阀座与阀芯密封面主控整圈线性接触，无间断涂色检查法兰密封面主控完整、无辐向沟槽观察安装中心线偏差主控mm10钢卷尺测量标旧J偏差nun10水准仪测

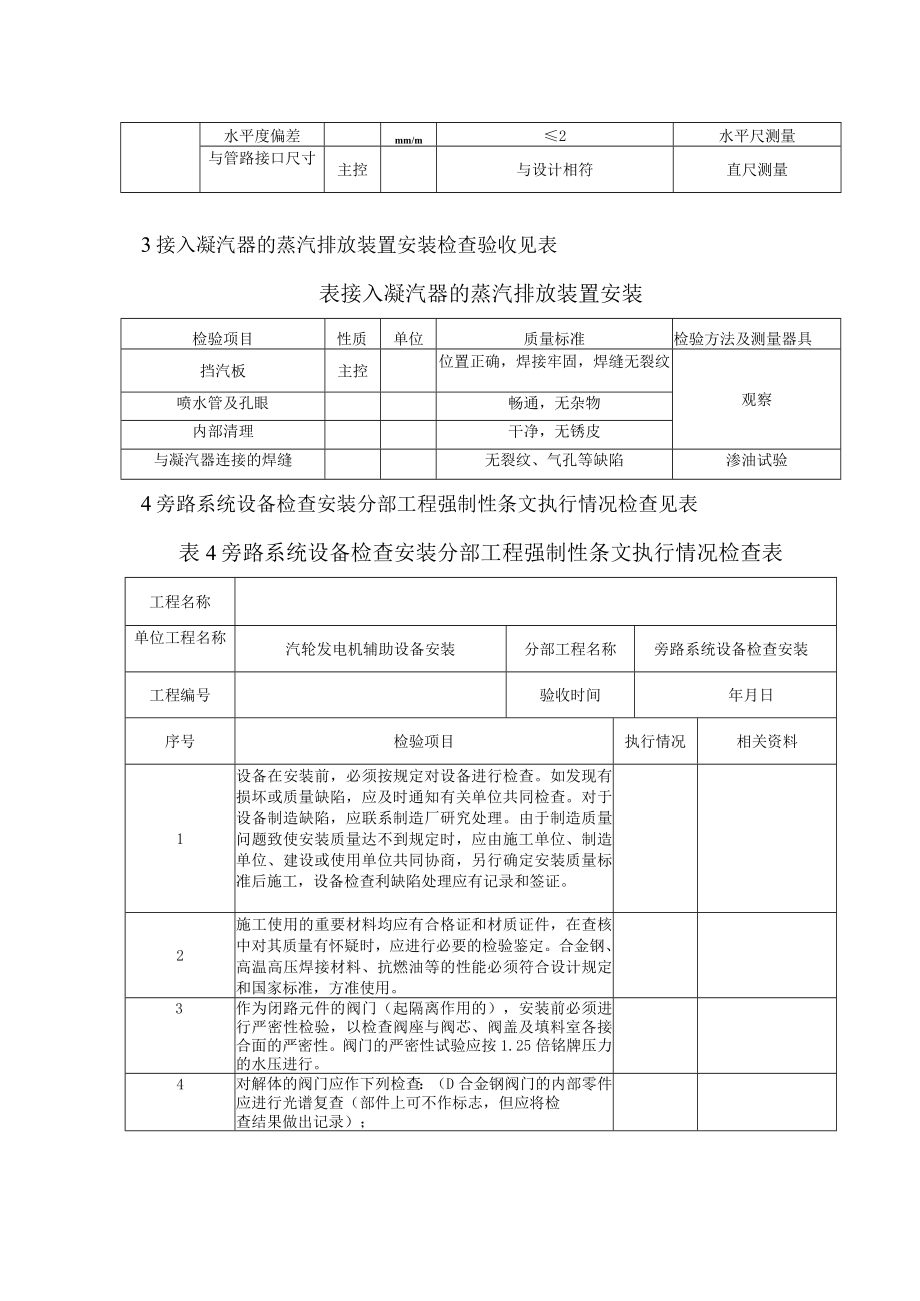

2、量水平度偏差mnm2水平尺测量垂直度偏差注1：内部检查只针对锅炉冲管需更换临时阀芯的高压旁路阀。2低压旁路系统设备检查安装验收见表表2低压旁路系统设备检查安装检验项目性质单位质量标准检验方法及测量器具低压旁路阀外观检查内部清理主控清洁，无杂物观察滤网孔眼畅通观察减温水喷口畅通压缩空气合金钢部件材质主控符合图纸要求光谱检查与管路接口尺寸主控与设计相符直尺测量安装中心线偏差主控mm10钢卷尺测量标高偏差mm10水准仪测量水平度偏差mm/m2水平尺测量垂直度偏差三级减温器中心线偏差主控mm10钢卷尺测量标高偏差mm10水准仪测量水平度偏差mm/m2水平尺测量与管路接口尺寸主控与设计相符直尺测量3接入
3、凝汽器的蒸汽排放装置安装检查验收见表表接入凝汽器的蒸汽排放装置安装检验项目性质单位质量标准检验方法及测量器具挡汽板主控位置正确，焊接牢固，焊缝无裂纹观察喷水管及孔眼畅通，无杂物内部清理干净，无锈皮与凝汽器连接的焊缝无裂纹、气孔等缺陷渗油试验4旁路系统设备检查安装分部工程强制性条文执行情况检查见表表4旁路系统设备检查安装分部工程强制性条文执行情况检查表工程名称单位工程名称汽轮发电机辅助设备安装分部工程名称旁路系统设备检查安装工程编号验收时间年月日序号检验项目执行情况相关资料1设备在安装前，必须按规定对设备进行检查。如发现有损坏或质量缺陷，应及时通知有关单位共同检查。对于设备制造缺陷，应联系制造厂

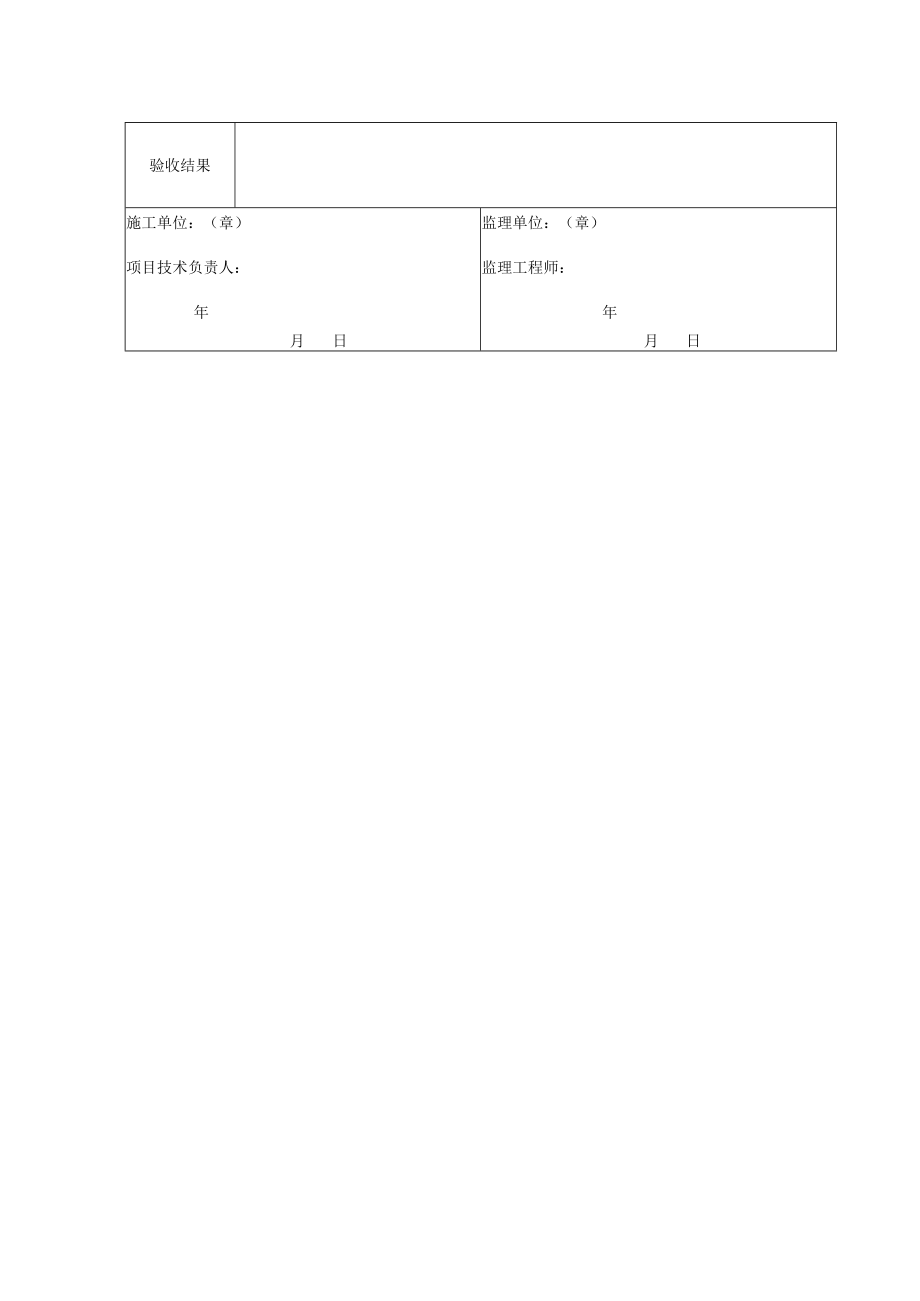

4、研究处理。由于制造质量问题致使安装质量达不到规定时，应由施工单位、制造单位、建设或使用单位共同协商，另行确定安装质量标准后施工，设备检查利缺陷处理应有记录和签证。2施工使用的重要材料均应有合格证和材质证件，在查核中对其质量有怀疑时，应进行必要的检验鉴定。合金钢、高温高压焊接材料、抗燃油等的性能必须符合设计规定和国家标准，方准使用。3作为闭路元件的阀门（起隔离作用的），安装前必须进行严密性检验，以检查阀座与阀芯、阀盖及填料室各接合面的严密性。阀门的严密性试验应按1.25倍铭牌压力的水压进行。4对解体的阀门应作下列检查：（D合金钢阀门的内部零件应进行光谱复查（部件上可不作标志，但应将检查结果做出记录）；验收结果施工单位：（章）项目技术负责人：年月日监理单位：（章）监理工程师：年月日
