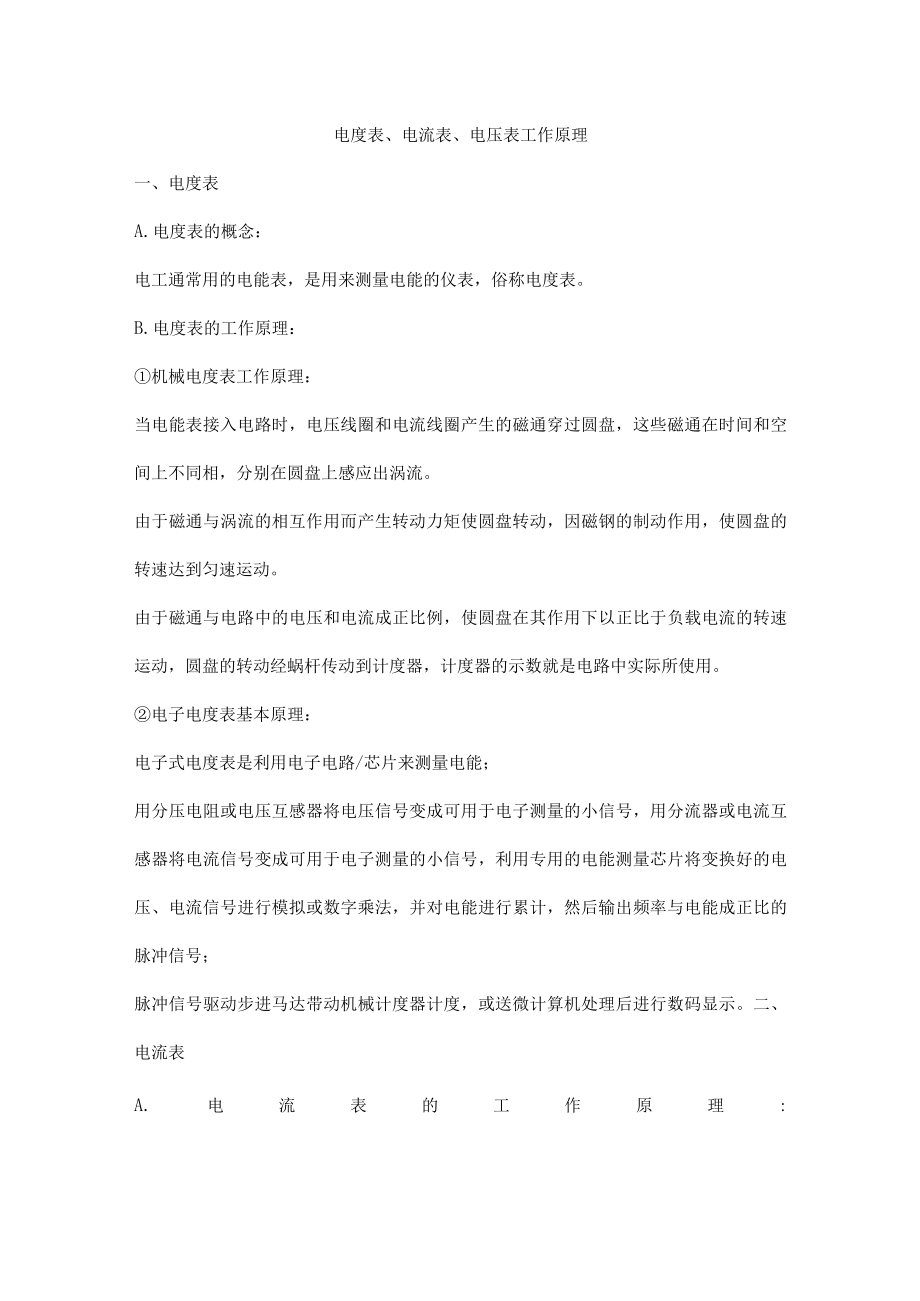

1、电度表、电流表、电压表工作原理一、电度表A.电度表的概念：电工通常用的电能表，是用来测量电能的仪表，俗称电度表。B.电度表的工作原理：机械电度表工作原理：当电能表接入电路时，电压线圈和电流线圈产生的磁通穿过圆盘，这些磁通在时间和空间上不同相，分别在圆盘上感应出涡流。由于磁通与涡流的相互作用而产生转动力矩使圆盘转动，因磁钢的制动作用，使圆盘的转速达到匀速运动。由于磁通与电路中的电压和电流成正比例，使圆盘在其作用下以正比于负载电流的转速运动，圆盘的转动经蜗杆传动到计度器，计度器的示数就是电路中实际所使用。电子电度表基本原理：电子式电度表是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信

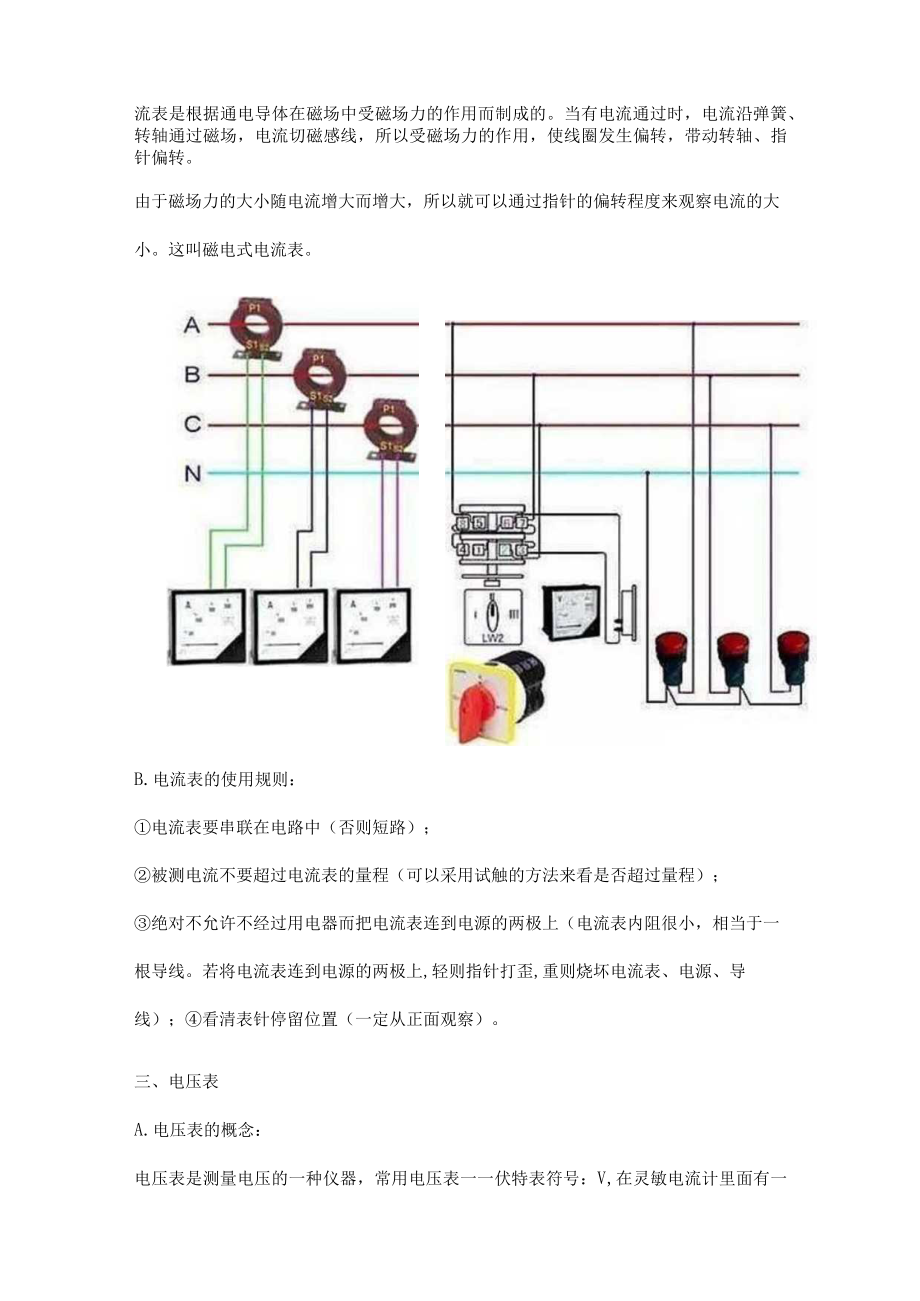

2、号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器计度，或送微计算机处理后进行数码显示。二、电流表A.电流表的工作原理:流表是根据通电导体在磁场中受磁场力的作用而制成的。当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。这叫磁电式电流表。B.电流表的使用规则：电流表

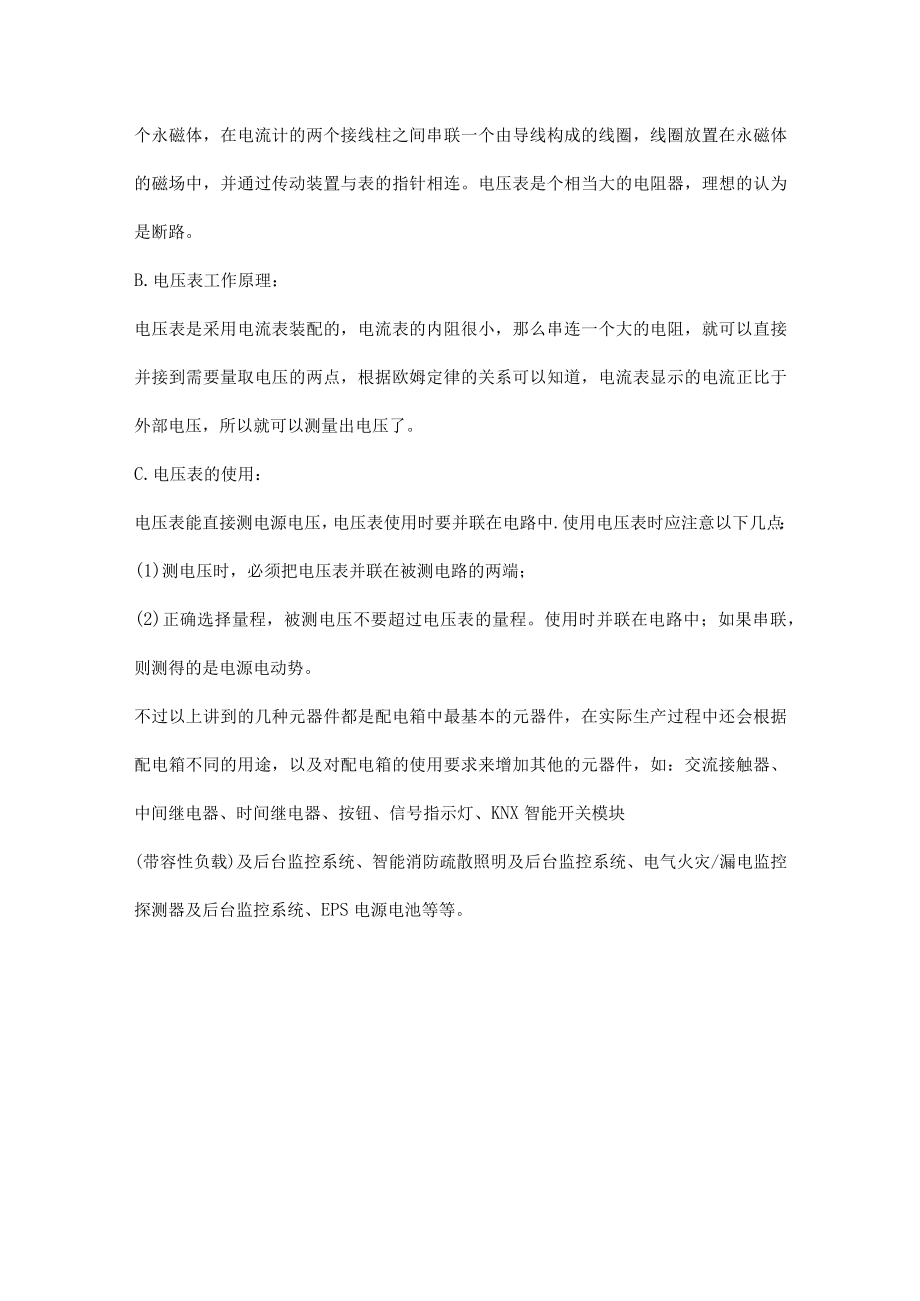

3、要串联在电路中（否则短路）；被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）；绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线。若将电流表连到电源的两极上,轻则指针打歪,重则烧坏电流表、电源、导线）；看清表针停留位置（一定从正面观察）。三、电压表A.电压表的概念：电压表是测量电压的一种仪器，常用电压表一一伏特表符号：V,在灵敏电流计里面有一个永磁体，在电流计的两个接线柱之间串联一个由导线构成的线圈，线圈放置在永磁体的磁场中，并通过传动装置与表的指针相连。电压表是个相当大的电阻器，理想的认为是断路。B.电压表工作原理：电压表是采用电流表装配的，电
4、流表的内阻很小，那么串连一个大的电阻，就可以直接并接到需要量取电压的两点，根据欧姆定律的关系可以知道，电流表显示的电流正比于外部电压，所以就可以测量出电压了。C.电压表的使用：电压表能直接测电源电压，电压表使用时要并联在电路中.使用电压表时应注意以下几点：(1)测电压时，必须把电压表并联在被测电路的两端；(2)正确选择量程，被测电压不要超过电压表的量程。使用时并联在电路中；如果串联，则测得的是电源电动势。不过以上讲到的几种元器件都是配电箱中最基本的元器件，在实际生产过程中还会根据配电箱不同的用途，以及对配电箱的使用要求来增加其他的元器件，如：交流接触器、中间继电器、时间继电器、按钮、信号指示灯、KNX智能开关模块(带容性负载)及后台监控系统、智能消防疏散照明及后台监控系统、电气火灾/漏电监控探测器及后台监控系统、EPS电源电池等等。
