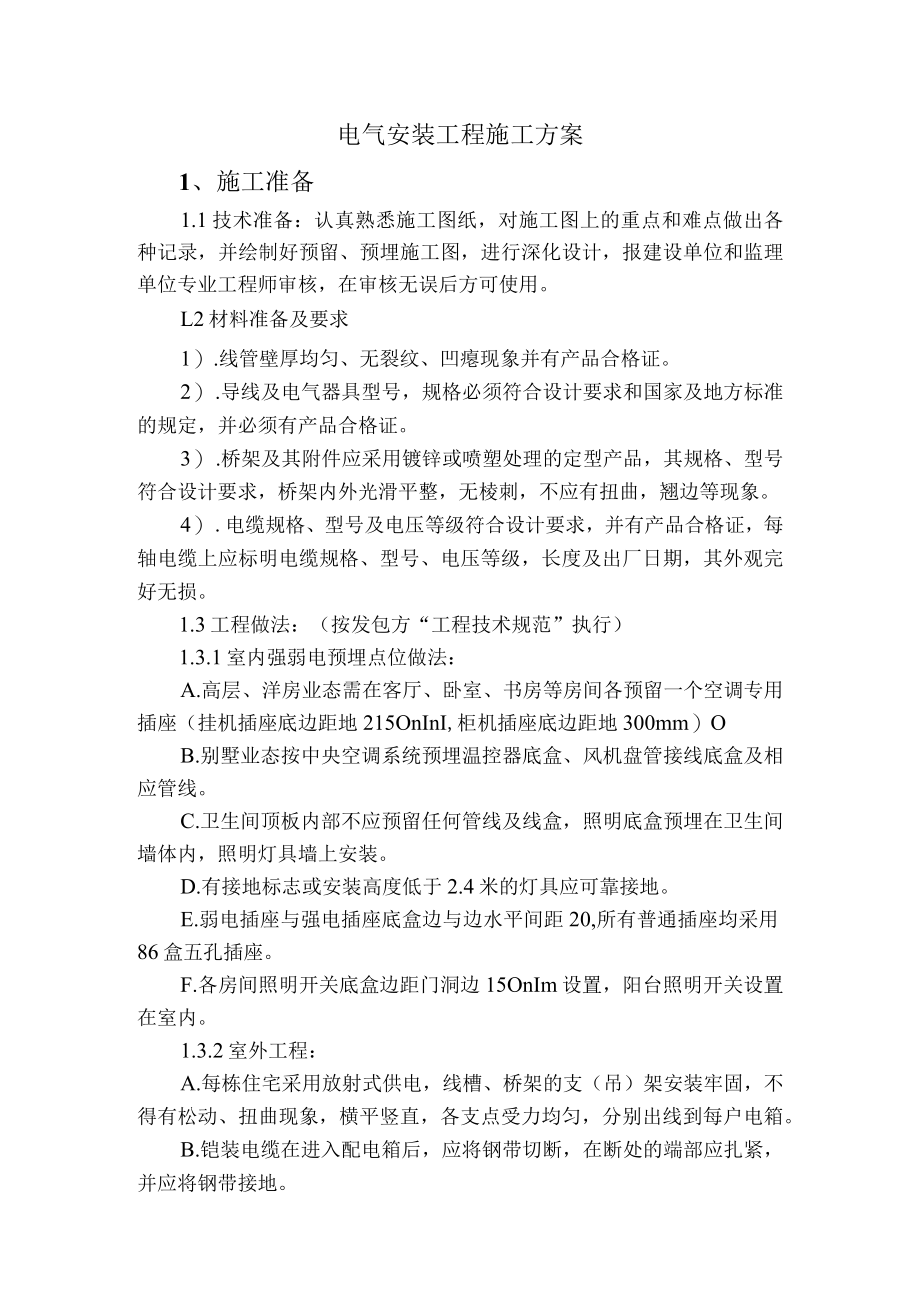

1、电气安装工程施工方案1、施工准备1.1技术准备：认真熟悉施工图纸，对施工图上的重点和难点做出各种记录，并绘制好预留、预埋施工图，进行深化设计，报建设单位和监理单位专业工程师审核，在审核无误后方可使用。L2材料准备及要求1） .线管壁厚均匀、无裂纹、凹瘪现象并有产品合格证。2） .导线及电气器具型号，规格必须符合设计要求和国家及地方标准的规定，并必须有产品合格证。3） .桥架及其附件应采用镀锌或喷塑处理的定型产品，其规格、型号符合设计要求，桥架内外光滑平整，无棱刺，不应有扭曲，翘边等现象。4） .电缆规格、型号及电压等级符合设计要求，并有产品合格证，每轴电缆上应标明电缆规格、型号、电压等级，长度
2、及出厂日期，其外观完好无损。1.3工程做法：（按发包方“工程技术规范”执行）1.3.1室内强弱电预埋点位做法：A.高层、洋房业态需在客厅、卧室、书房等房间各预留一个空调专用插座（挂机插座底边距地215OnInI,柜机插座底边距地300mm）OB.别墅业态按中央空调系统预埋温控器底盒、风机盘管接线底盒及相应管线。C.卫生间顶板内部不应预留任何管线及线盒，照明底盒预埋在卫生间墙体内，照明灯具墙上安装。D.有接地标志或安装高度低于2.4米的灯具应可靠接地。E.弱电插座与强电插座底盒边与边水平间距20,所有普通插座均采用86盒五孔插座。F.各房间照明开关底盒边距门洞边15OnIm设置，阳台照明开关设置

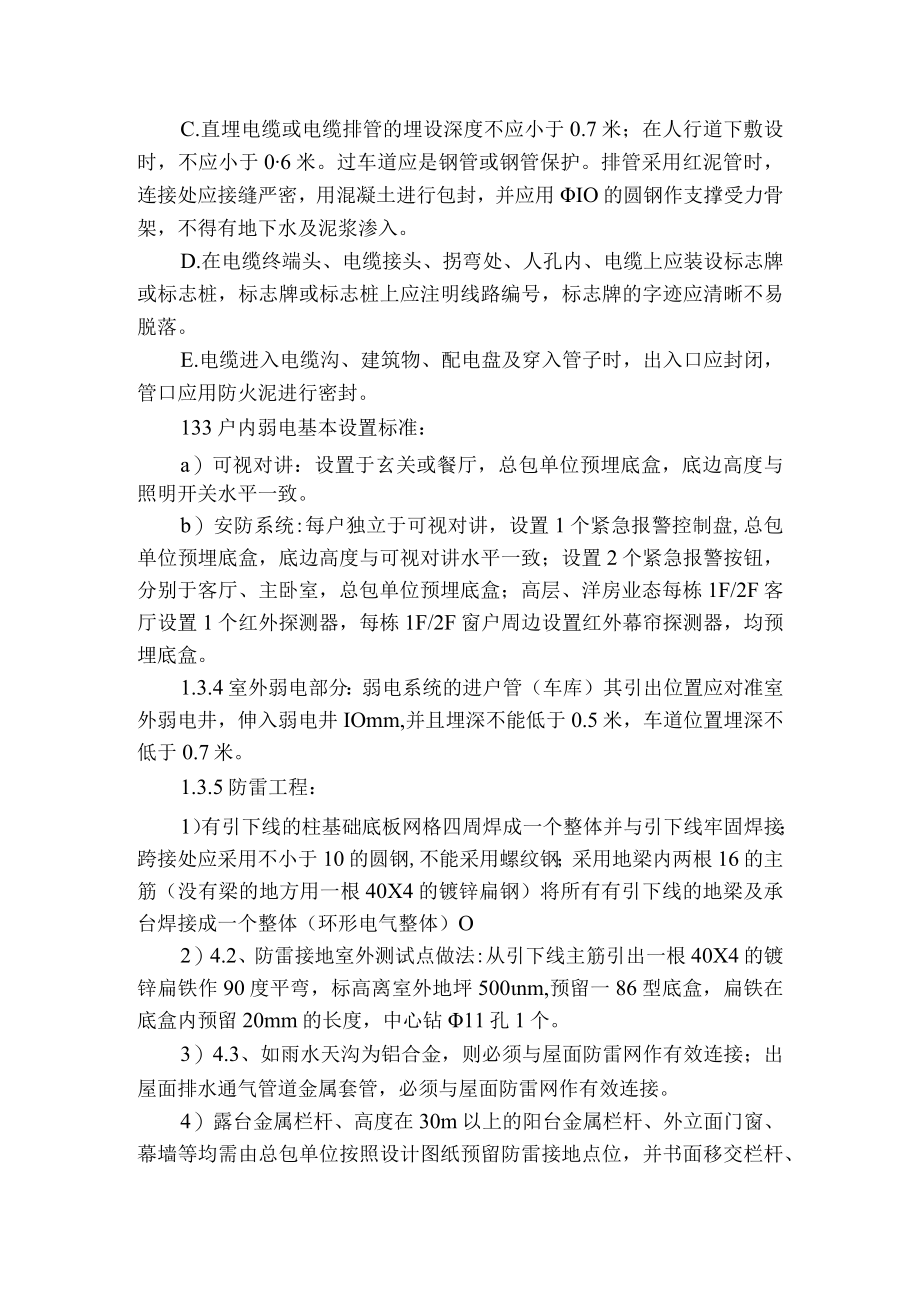

3、在室内。1.3.2室外工程：A.每栋住宅采用放射式供电，线槽、桥架的支（吊）架安装牢固，不得有松动、扭曲现象，横平竖直，各支点受力均匀，分别出线到每户电箱。B.铠装电缆在进入配电箱后，应将钢带切断，在断处的端部应扎紧，并应将钢带接地。C.直埋电缆或电缆排管的埋设深度不应小于0.7米；在人行道下敷设时，不应小于06米。过车道应是钢管或钢管保护。排管采用红泥管时，连接处应接缝严密，用混凝土进行包封，并应用IO的圆钢作支撑受力骨架，不得有地下水及泥浆渗入。D.在电缆终端头、电缆接头、拐弯处、人孔内、电缆上应装设标志牌或标志桩，标志牌或标志桩上应注明线路编号，标志牌的字迹应清晰不易脱落。E.电缆进入电
4、缆沟、建筑物、配电盘及穿入管子时，出入口应封闭，管口应用防火泥进行密封。133户内弱电基本设置标准：a）可视对讲：设置于玄关或餐厅，总包单位预埋底盒，底边高度与照明开关水平一致。b）安防系统:每户独立于可视对讲，设置1个紧急报警控制盘,总包单位预埋底盒，底边高度与可视对讲水平一致；设置2个紧急报警按钮，分别于客厅、主卧室，总包单位预埋底盒；高层、洋房业态每栋1F/2F客厅设置1个红外探测器，每栋1F/2F窗户周边设置红外幕帘探测器，均预埋底盒。1.3.4室外弱电部分：弱电系统的进户管（车库）其引出位置应对准室外弱电井，伸入弱电井IOmm,并且埋深不能低于0.5米，车道位置埋深不低于0.7米。1
5、.3.5防雷工程：1）有引下线的柱基础底板网格四周焊成一个整体并与引下线牢固焊接；跨接处应采用不小于10的圆钢,不能采用螺纹钢；采用地梁内两根16的主筋（没有梁的地方用一根40X4的镀锌扁钢）将所有有引下线的地梁及承台焊接成一个整体（环形电气整体）O2）4.2、防雷接地室外测试点做法:从引下线主筋引出一根40X4的镀锌扁铁作90度平弯，标高离室外地坪500nm,预留一86型底盒，扁铁在底盒内预留20mm的长度，中心钻11孔1个。3）4.3、如雨水天沟为铝合金，则必须与屋面防雷网作有效连接；出屋面排水通气管道金属套管，必须与屋面防雷网作有效连接。4）露台金属栏杆、高度在30m以上的阳台金属栏杆、

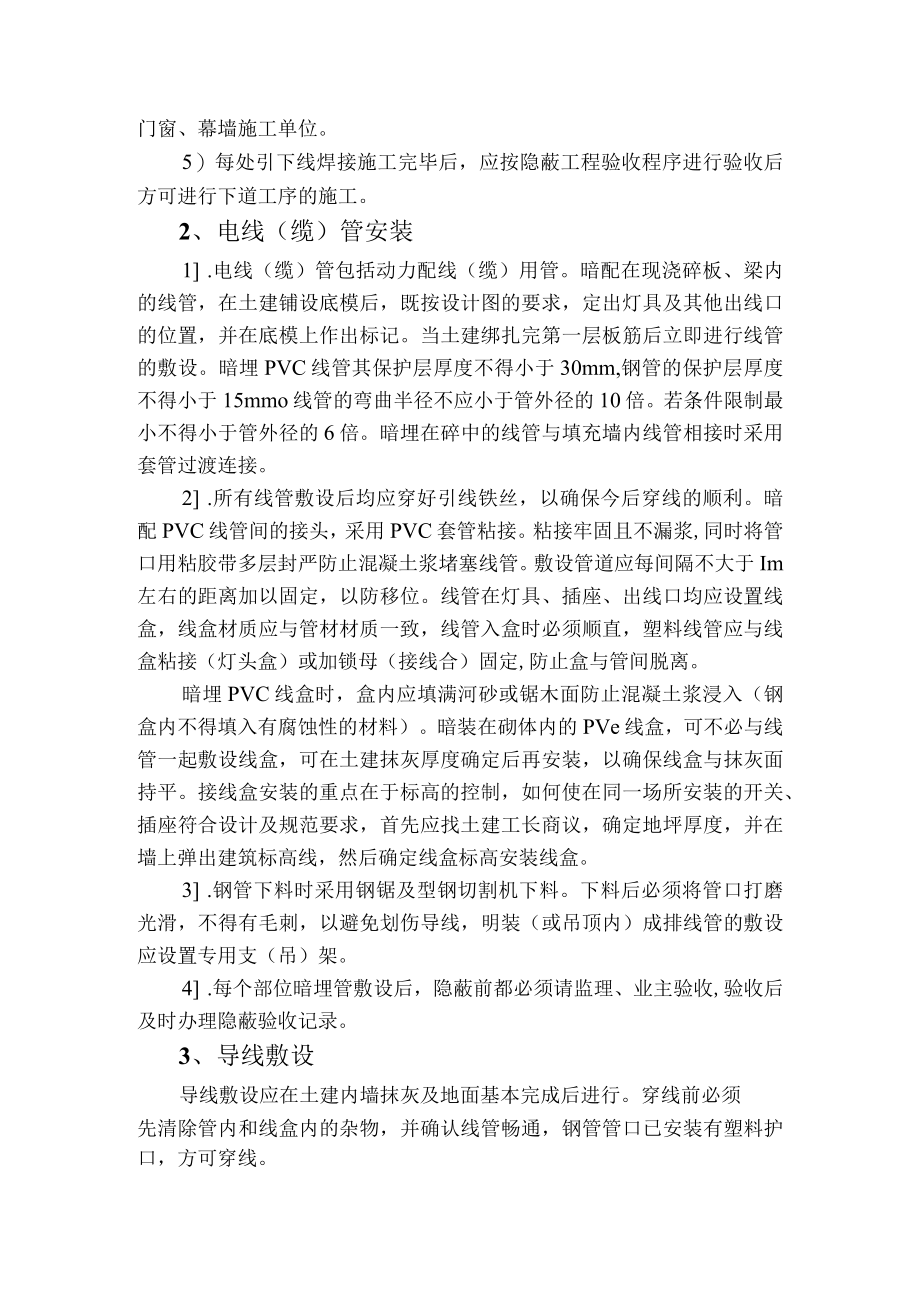

6、外立面门窗、幕墙等均需由总包单位按照设计图纸预留防雷接地点位，并书面移交栏杆、门窗、幕墙施工单位。5）每处引下线焊接施工完毕后，应按隐蔽工程验收程序进行验收后方可进行下道工序的施工。2、电线（缆）管安装1 .电线（缆）管包括动力配线（缆）用管。暗配在现浇碎板、梁内的线管，在土建铺设底模后，既按设计图的要求，定出灯具及其他出线口的位置，并在底模上作出标记。当土建绑扎完第一层板筋后立即进行线管的敷设。暗埋PVC线管其保护层厚度不得小于30mm,钢管的保护层厚度不得小于15mmo线管的弯曲半径不应小于管外径的10倍。若条件限制最小不得小于管外径的6倍。暗埋在碎中的线管与填充墙内线管相接时采用套管过渡
7、连接。2 .所有线管敷设后均应穿好引线铁丝，以确保今后穿线的顺利。暗配PVC线管间的接头，采用PVC套管粘接。粘接牢固且不漏浆,同时将管口用粘胶带多层封严防止混凝土浆堵塞线管。敷设管道应每间隔不大于Im左右的距离加以固定，以防移位。线管在灯具、插座、出线口均应设置线盒，线盒材质应与管材材质一致，线管入盒时必须顺直，塑料线管应与线盒粘接（灯头盒）或加锁母（接线合）固定,防止盒与管间脱离。暗埋PVC线盒时，盒内应填满河砂或锯木面防止混凝土浆浸入（钢盒内不得填入有腐蚀性的材料）。暗装在砌体内的PVe线盒，可不必与线管一起敷设线盒，可在土建抹灰厚度确定后再安装，以确保线盒与抹灰面持平。接线盒安装的重点
8、在于标高的控制，如何使在同一场所安装的开关、插座符合设计及规范要求，首先应找土建工长商议，确定地坪厚度，并在墙上弹出建筑标高线，然后确定线盒标高安装线盒。3 .钢管下料时采用钢锯及型钢切割机下料。下料后必须将管口打磨光滑，不得有毛刺，以避免划伤导线，明装（或吊顶内）成排线管的敷设应设置专用支（吊）架。4 .每个部位暗埋管敷设后，隐蔽前都必须请监理、业主验收,验收后及时办理隐蔽验收记录。3、导线敷设导线敷设应在土建内墙抹灰及地面基本完成后进行。穿线前必须先清除管内和线盒内的杂物，并确认线管畅通，钢管管口已安装有塑料护口，方可穿线。穿导线时应将导线排列整齐，且不少于二人操作。一人向管内送线，另一人
9、在管的另一端均匀用力拉引线，以防拉伤导线绝缘层，导线需接头或分支时，必须在接（分）线盒内进行，管内严禁有导线接头。动力、照明用单芯导线，其接头均采用带安全检查帽的铜套管（铜导线）冷态压接工艺，1Omm2及以上的多股导线与配电箱内的开关相接时，均采用接线端子连接，确保连接的可靠。在同一根线管内穿入的导线不得多于8根。否则应穿两根线管，且同一根线管内不能穿不同电压等级的导线。动力、照明线路必须严格按相序分色：A相黄色；B相绿色；C相红色；零线浅兰色；保护地线黄绿双色线。所有导线与设备或器具连接前匀必须用500-1000V兆欧表进行绝缘测试。照明、动力线路绝缘电阻值不得低于0.5兆欧；绝缘电阻测试时
10、应通知现场监理参加，并及时完善中间验收手续。4、灯具、开关、插座安装灯具、开关、插座安装应在土建的地面、墙面、天棚等装饰工作基本完成，电气线路绝缘测试合格后进行。灯具安装前应用50OV兆欧表对其进行绝缘测试，合格后方能安装。成排灯具还应注意孔洞排列整齐，其中心线偏差不大于5mmo大型灯具则应根据灯的重量预埋铁件。一般轻型灯具在无吊无棚或在墙上安装时，均采用l塑料膨胀塞直接安装，严禁采用打木塞的方法安装。梯间诱导灯的安装应注意灯面字样的正确性，一般安装在门上方约20Omm处。诱导灯为暗装时，在土建施工墙体时应随时注意预留孔洞，避免事后打洞；指示灯在墙上安装时除应注意安装标高一致外（一般在Im以下
11、），还应注意字样和箭头的指向应符合设计及验收规范。在同一场所安装的开关、插座应注意其安装标高的误差不得大于5mm,因此，安装线盒前必须在墙上弹出水平线后再安装线盒。成排安装的开关板或插座板，其相邻高差不得大于1mm,同时还应注意开关的开起方向一致，且开关必须是控制相线（即火线）。单相三孔插座应注意其接线的正确性，即上孔为保护地线，左孔为零线，右孔为相线（即火线），安装后必须对每个插座进行接线检查，其检查的方法采用插座验电器检验，以防止接线错误导致危险。5、照明、动力配电箱的安装1 .照明、动力配电箱的安装除暗装箱的箱体在土建抹灰前安装外，其明装配电箱和暗装配电箱的箱面和箱内元器件均在土建地面、
12、墙面、天棚基本完成后进行安装，以免污染板面和元器件的损坏及丢失。配电箱安装前应用500V兆欧表对电气元器件及线路进行绝缘测试，合格后方能安装。暗装配电箱孔洞的预留应在土建做墙体时作好预留工作，当箱体较大时应采取在箱的上方加钢筋（剪力墙）或梁（砌体墙），以免影响主体结构。暗装配电箱板面翼边应紧贴墙面，明装配电箱一般在强度高的墙面（页岩砖、混凝土墙上安装时，均采用金属膨胀螺栓固定；在独立柱上安装时采用抱箍式支架；在轻质隔墙上安装时则采用对拉螺栓的方式安装）。2 .配电箱的进出线均在箱体的上下方进出，箱体与线管的连接均设锁母，进出线管的孔洞均采用开孔器开孔，严禁气割孔洞。对于有敲落孔不得敲开，否则应
13、采取封闭措施。3 .成排落地式配电箱其箱体间应用螺栓连接，使之成为一个整体。落地式配电箱的进出线均采用下方进出。明装、暗装、落地式配电箱其安装时均应校正垂直度，确保垂直度控制在1.5mm内（3%o）0箱内接线均应排列整齐，编号准确清晰，接地可靠，每个接线端子的接线不得多余2根。6、桥架安装桥架安装应在土建抹灰基本完成后进行，所有配件应选用成品，如三通、弯头、连接块、螺栓等。桥架吊式或沿墙安装时，其吊支架间距一般不大于1.5m,负荷较大时，不应大于1m；支（吊）架应根据现场测量的实际尺寸用角钢加工制作。桥架接头连接片采用方颈圆头螺栓固定，其接地线采用不小于IOmm2的铜芯导线，并与大地可靠连接。
14、坚井内垂直安装的桥架线槽内应有固定导线或电缆的支架；桥架中途需出线应采用开孔器开孔，不得采用气割开孔。7、电缆敷设1 .竖井内的电缆敷设应在已清除了建筑垃圾、支架已安装后进行。当电缆不在桥架内敷设（且无管道保护）时,电缆穿楼板处应设置钢套管（敷设后应将电缆与套管间的间隙用阻燃材料封闭）；竖向敷设的电缆其固定支架间距不应大于L5m,且应接地。2 .竖井内的电缆应排列整齐，固定牢靠，不得交叉重叠，对于有特殊要求的电缆者严格按照相关的规定施工。当电缆在水平桥架内敷设时，应将电缆平施在桥架底部，避免交叉重叠；当电缆在垂直桥架内敷设时，应在桥架内设置固定电缆的支架，其间距仍应满足竖向敷设的条件。当电缆从
15、桥架的中部出线时，应用开孔器在桥架上开孔。电缆敷设后应进行绝缘测试，合格后方能制作终端头，终端头应加以固定。进入箱内的电缆应留有一定的余量，以便维修。若有多个电缆头进入同一箱内时，应将其排列整齐。若电缆须中间分支时，可采用专用分支接头或分线箱（箱内设有分线铜排）。所有电缆敷设完后应在其两端和电缆的转角处挂牌，牌上应标明电缆的规格、编号及用途，电缆表面的材质应采用塑料制品或经久耐用的材料，标识的字迹应清楚易辩认，且不易脱落。8、防雷及接地屋面女儿墙上的暗装避雷带的安装应在土建抹灰标高确定后进行，以避免避雷带暗埋过深（达到埋深30mm的要求）。当避雷带采用扁钢时其90转角处应圆角，不得形成死角。暗装避雷引下线的施工应密切配合土建施工，当利用土建柱内钢筋作引下线时，其截面必须满足设计要求且作跨接处理。施工时应注意保证其被利用的钢筋的正确性，不得错位，因此必须作好隐蔽验收记录和施工记录。利用土建基础钢筋作防雷接地体时，应在土建绑扎基础钢筋时进入施工，同时应作好隐蔽验收记录和施工记录；当土建基础完成后立即进行接地电阻的测试并作好记录，若达不到设计要求应及时采取处理措施，直至达到设计要求为止。防雷与接地采用的各种型钢均采用电弧焊。
