1、电气工程安装工程施工方案一.钢管敷设L工艺流程预制加工一测定盒、箱位置，稳注盒箱一管路连接一暗敷设方式一地线焊接。2 .基本要求暗配的电线管路宜沿最近的路线敷设并应减少弯曲；埋入墙或碎内的管子，离表面的净距不应小于15mm。3 .管路连接管进盒、箱要求一管一孔，镀锌钢管与盒（箱）连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺素养23扣。二.阻燃型塑料管敷设L工艺流程弹线定位一盒、箱固定一管路敷设一扫管穿带线2 .弹线定位根据图纸和规定的要求准确找出盒箱准确位置，进行测量后，标注出盒子尺寸位置。3 .管路敷设阻燃型塑料管的连接可采用套管粘接法和专用端头进行连接。套管的长度不

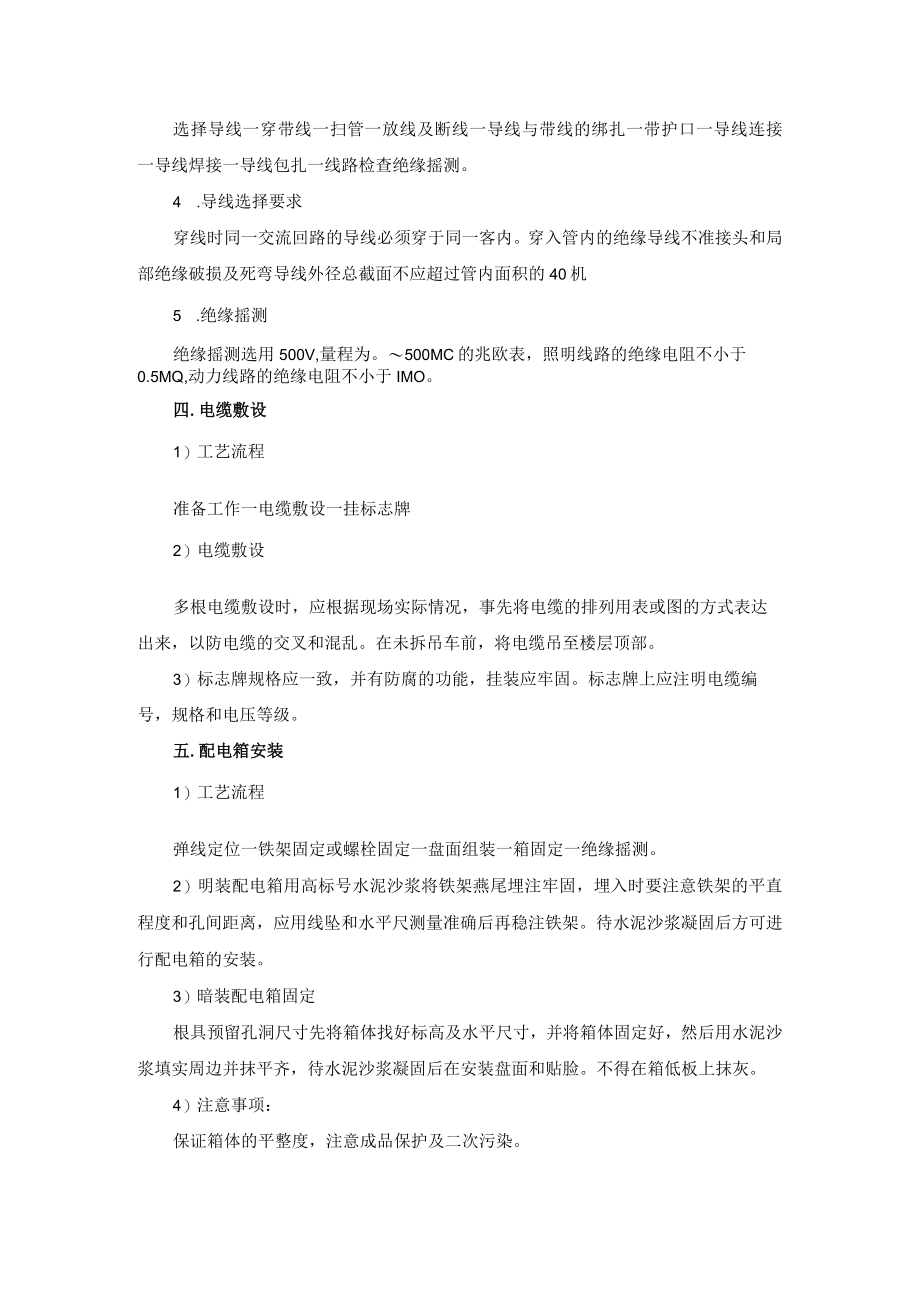

2、应小于管直径的三倍，接口处应该用胶粘剂粘接牢固。管路敷设时，应尽量减少弯曲，当线路的直线段的长充超过15m时，或直角弯有3个且长度超过8m,均应在中途装设接线盒。扫管、穿带线时，将管口与盒、箱口切平。三,管内穿线L工艺流程选择导线一穿带线一扫管一放线及断线一导线与带线的绑扎一带护口一导线连接一导线焊接一导线包扎一线路检查绝缘摇测。4 .导线选择要求穿线时同一交流回路的导线必须穿于同一客内。穿入管内的绝缘导线不准接头和局部绝缘破损及死弯导线外径总截面不应超过管内面积的40机5 .绝缘摇测绝缘摇测选用500V,量程为。500MC的兆欧表，照明线路的绝缘电阻不小于0.5MQ,动力线路的绝缘电阻不小于
3、IMO。四.电缆敷设1）工艺流程准备工作一电缆敷设一挂标志牌2）电缆敷设多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式表达出来，以防电缆的交叉和混乱。在未拆吊车前，将电缆吊至楼层顶部。3）标志牌规格应一致，并有防腐的功能，挂装应牢固。标志牌上应注明电缆编号，规格和电压等级。五.配电箱安装1）工艺流程弹线定位一铁架固定或螺栓固定一盘面组装一箱固定一绝缘摇测。2）明装配电箱用高标号水泥沙浆将铁架燕尾埋注牢固，埋入时要注意铁架的平直程度和孔间距离，应用线坠和水平尺测量准确后再稳注铁架。待水泥沙浆凝固后方可进行配电箱的安装。3）暗装配电箱固定根具预留孔洞尺寸先将箱体找好标高及水平尺

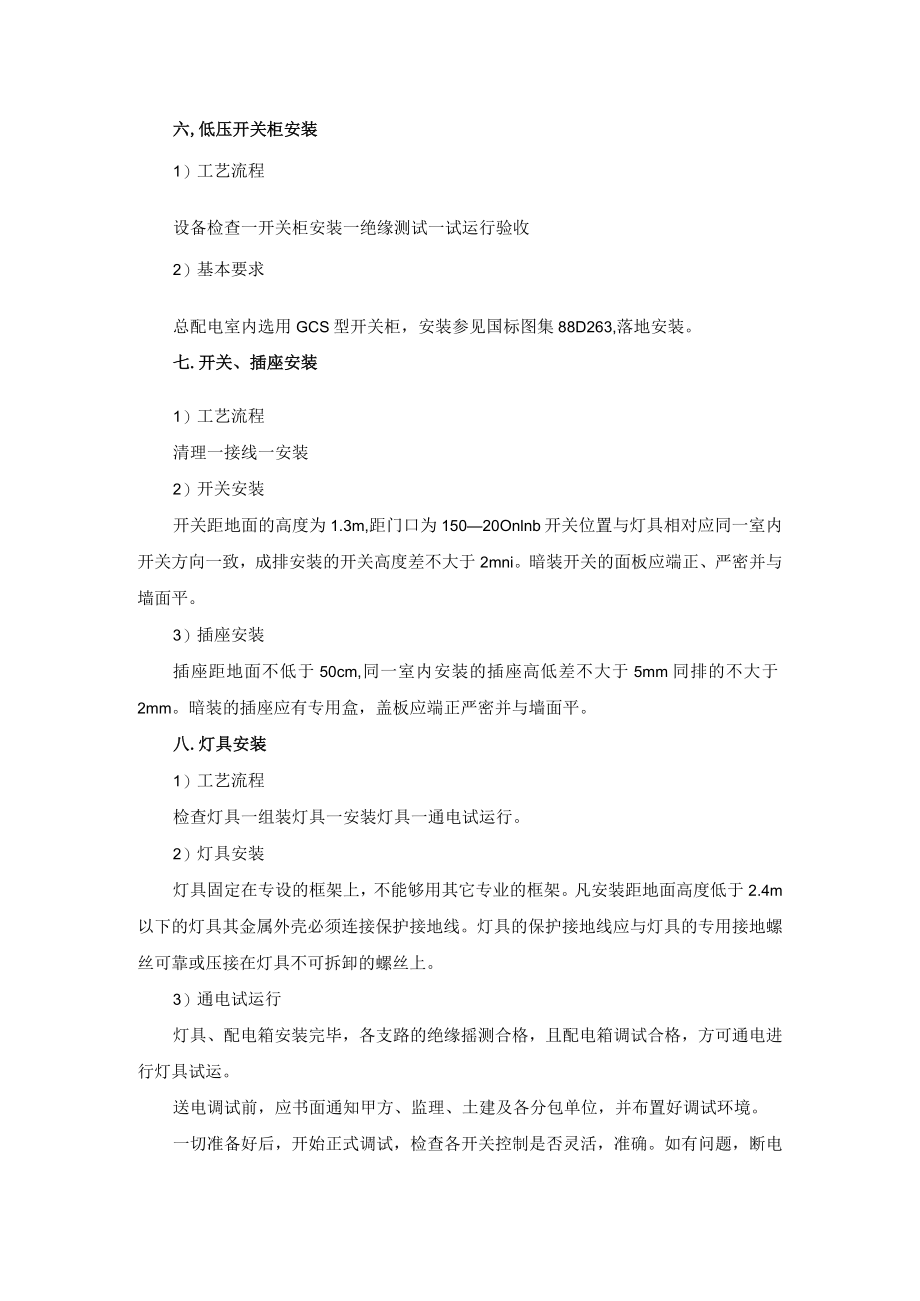

4、寸，并将箱体固定好，然后用水泥沙浆填实周边并抹平齐，待水泥沙浆凝固后在安装盘面和贴脸。不得在箱低板上抹灰。4）注意事项：保证箱体的平整度，注意成品保护及二次污染。六,低压开关柜安装1）工艺流程设备检查一开关柜安装一绝缘测试一试运行验收2）基本要求总配电室内选用GCS型开关柜，安装参见国标图集88D263,落地安装。七.开关、插座安装1）工艺流程清理一接线一安装2）开关安装开关距地面的高度为1.3m,距门口为15020Onlnb开关位置与灯具相对应同一室内开关方向一致，成排安装的开关高度差不大于2mni。暗装开关的面板应端正、严密并与墙面平。3）插座安装插座距地面不低于50cm,同一室内安装的插
5、座高低差不大于5mm同排的不大于2mm。暗装的插座应有专用盒，盖板应端正严密并与墙面平。八.灯具安装1）工艺流程检查灯具一组装灯具一安装灯具一通电试运行。2）灯具安装灯具固定在专设的框架上，不能够用其它专业的框架。凡安装距地面高度低于2.4m以下的灯具其金属外壳必须连接保护接地线。灯具的保护接地线应与灯具的专用接地螺丝可靠或压接在灯具不可拆卸的螺丝上。3）通电试运行灯具、配电箱安装完毕，各支路的绝缘摇测合格，且配电箱调试合格，方可通电进行灯具试运。送电调试前，应书面通知甲方、监理、土建及各分包单位，并布置好调试环境。一切准备好后，开始正式调试，检查各开关控制是否灵活，准确。如有问题，断电维修，
6、直至试运连续24小时无误后方可停运。九.防雷接地系统安装1）工艺流程接地体一接地干线一引下线暗敷一避雷网2）接地体安装利用建筑物基础钢筋做自然接地体接地电阻要求不大于1.0,如不满足要求，应在建筑物外增打人工接地体。3）防雷引下线暗敷利用建筑物柱内钢筋（两根中16以上主筋）作为防雷装置的引下线，上部出屋面与接闪器焊接，下部与接地装置焊接，并在室外地坪下1.0米处焊出一根12钢筋，伸向室外距外墙皮约4.2米（散水坡处）4）注意事项：接闪器避雷线的焊接不宜采用搭接焊，应使避雷线对接，并在一侧用短线对搭后进行焊接。十.照明设备试运行1）试运行前，进行通电安全检查逐个做好记录。2）以电源进户线为系统进行通电试运行，系统内的全部灯具均开启同时投入运行，运行时间为24小时。3）全部通电试运开始后，要及时测量系统的电源电压、负荷电流，并做好记录，每隔8小时还需测量记录一次，直至24小时运行完毕。并填入试运行记录表内。
