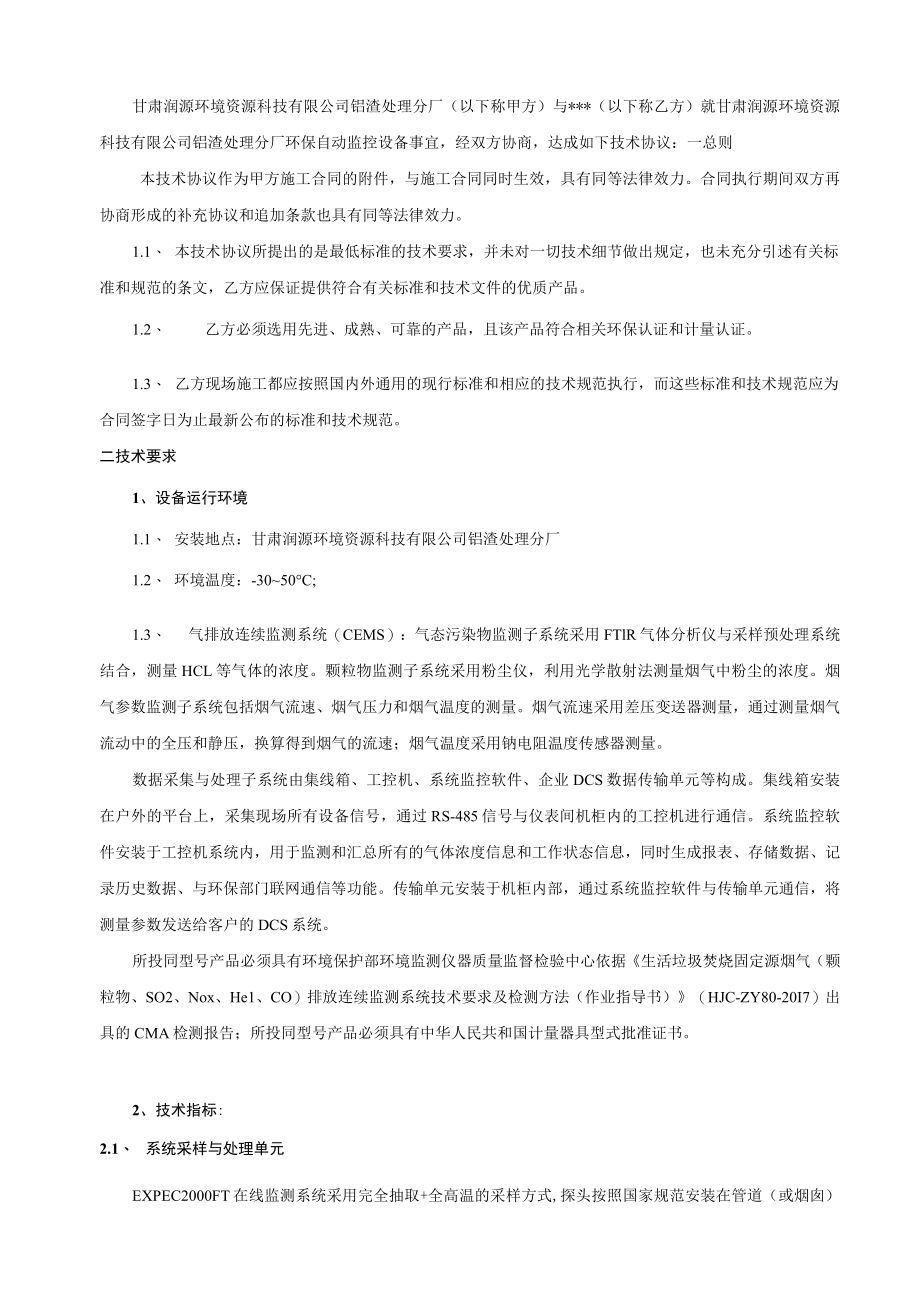

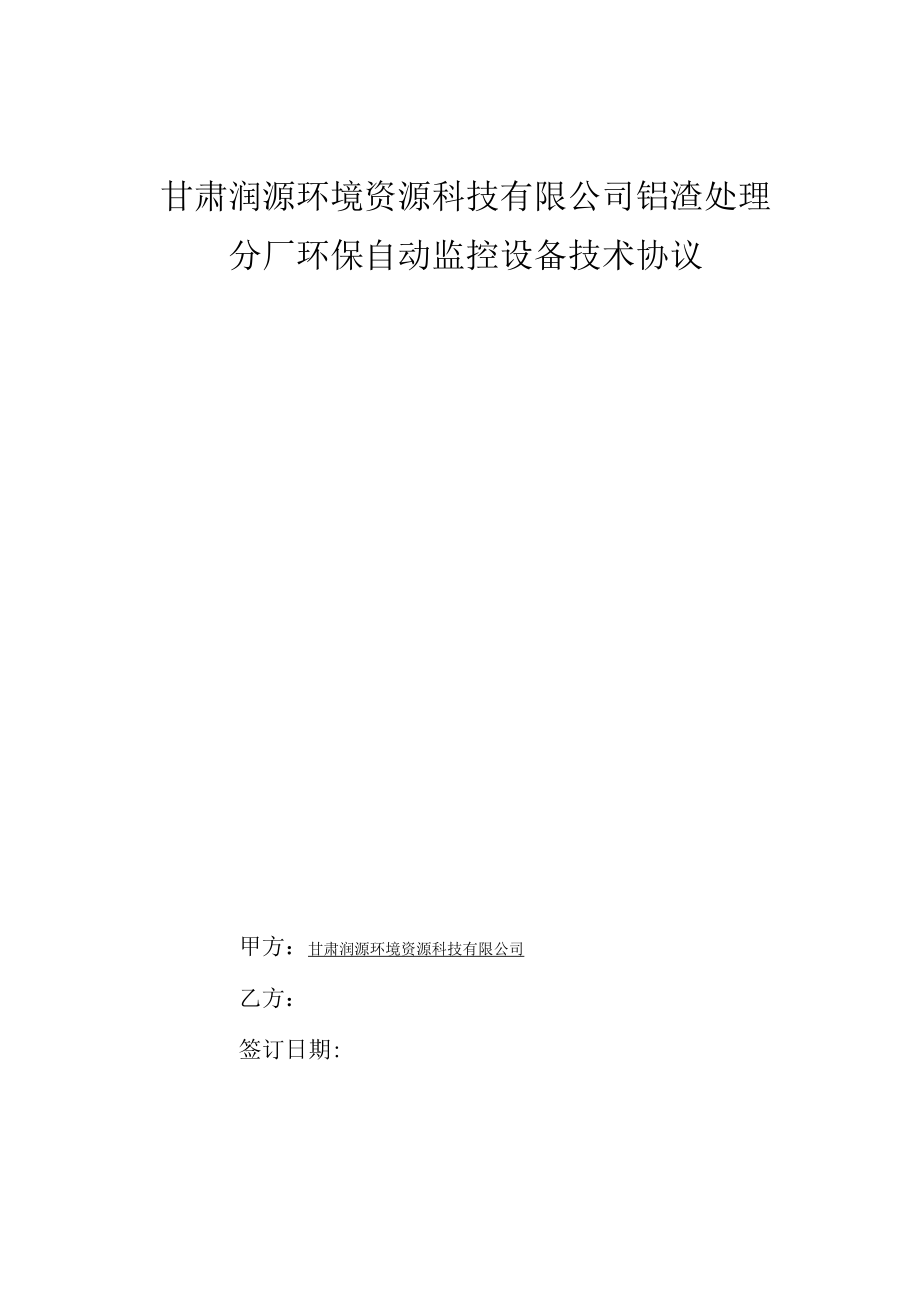

1、甘肃润源环境资源科技有限公司铝渣处理分厂环保自动监控设备技术协议甲方：甘肃润源环境资源科技有限公司乙方：签订日期:甘肃润源环境资源科技有限公司铝渣处理分厂（以下称甲方）与*（以下称乙方）就甘肃润源环境资源科技有限公司铝渣处理分厂环保自动监控设备事宜，经双方协商，达成如下技术协议：一总则本技术协议作为甲方施工合同的附件，与施工合同同时生效，具有同等法律效力。合同执行期间双方再协商形成的补充协议和追加条款也具有同等法律效力。1.1、 本技术协议所提出的是最低标准的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合有关标准和技术文件的优质产品。1.2、 乙方必
2、须选用先进、成熟、可靠的产品，且该产品符合相关环保认证和计量认证。1.3、 乙方现场施工都应按照国内外通用的现行标准和相应的技术规范执行，而这些标准和技术规范应为合同签字日为止最新公布的标准和技术规范。二技术要求1、设备运行环境1.1、 安装地点：甘肃润源环境资源科技有限公司铝渣处理分厂1.2、 环境温度：-3050C;1.3、 气排放连续监测系统（CEMS）：气态污染物监测子系统采用FTlR气体分析仪与采样预处理系统结合，测量HCL等气体的浓度。颗粒物监测子系统采用粉尘仪，利用光学散射法测量烟气中粉尘的浓度。烟气参数监测子系统包括烟气流速、烟气压力和烟气温度的测量。烟气流速采用差压变送器测量
3、，通过测量烟气流动中的全压和静压，换算得到烟气的流速；烟气温度采用钠电阻温度传感器测量。数据采集与处理子系统由集线箱、工控机、系统监控软件、企业DCS数据传输单元等构成。集线箱安装在户外的平台上，采集现场所有设备信号，通过RS-485信号与仪表间机柜内的工控机进行通信。系统监控软件安装于工控机系统内，用于监测和汇总所有的气体浓度信息和工作状态信息，同时生成报表、存储数据、记录历史数据、与环保部门联网通信等功能。传输单元安装于机柜内部，通过系统监控软件与传输单元通信，将测量参数发送给客户的DCS系统。所投同型号产品必须具有环境保护部环境监测仪器质量监督检验中心依据生活垃圾焚烧固定源烟气（颗粒物、

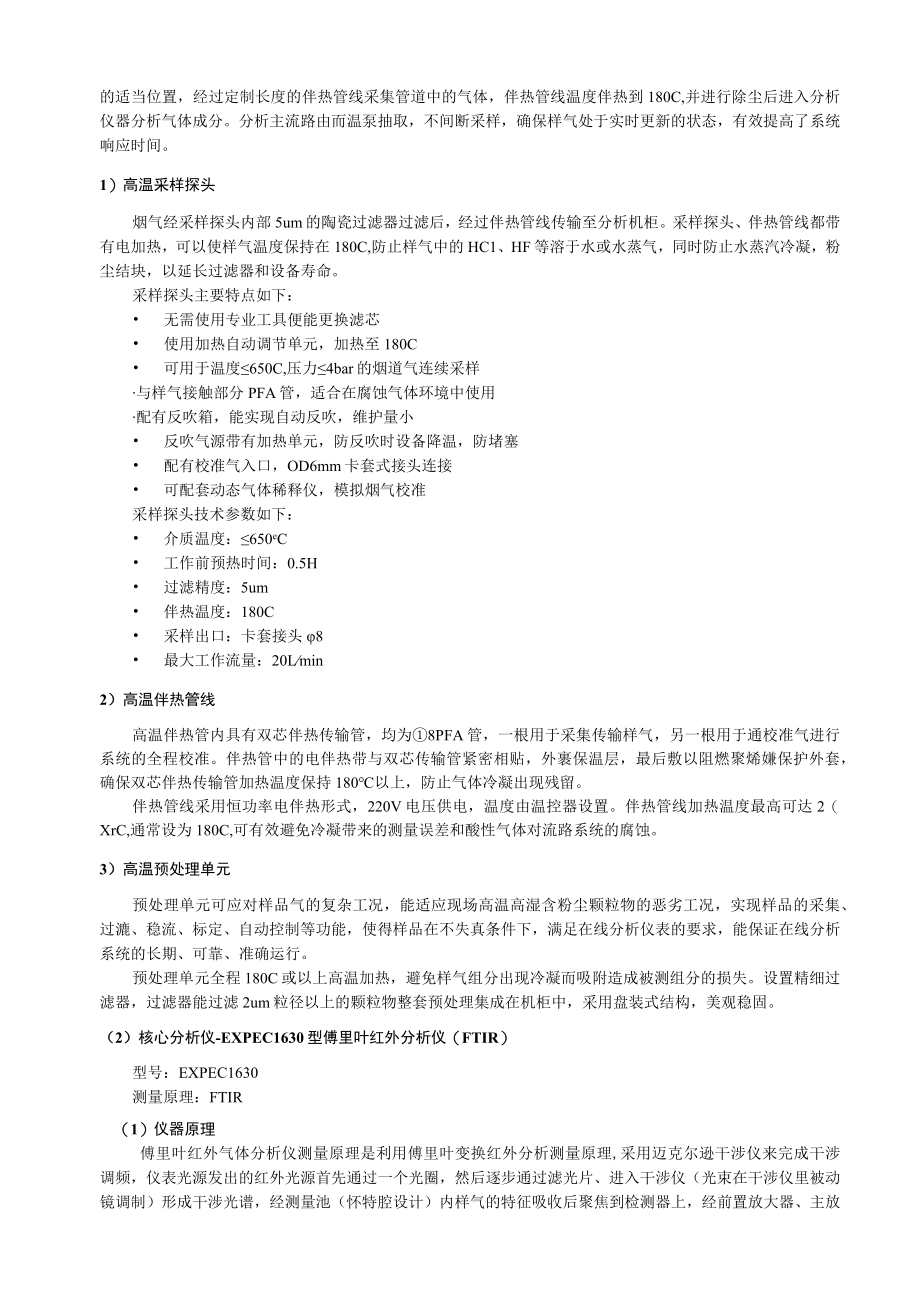

4、SO2、Nox、He1、CO）排放连续监测系统技术要求及检测方法（作业指导书）（HJC-ZY80-20I7）出具的CMA检测报告；所投同型号产品必须具有中华人民共和国计量器具型式批准证书。2、技术指标:2.1、 系统采样与处理单元EXPEC2000FT在线监测系统采用完全抽取+全高温的采样方式,探头按照国家规范安装在管道（或烟囱）的适当位置，经过定制长度的伴热管线采集管道中的气体，伴热管线温度伴热到180C,并进行除尘后进入分析仪器分析气体成分。分析主流路由而温泵抽取，不间断采样，确保样气处于实时更新的状态，有效提高了系统响应时间。1）高温采样探头烟气经采样探头内部5um的陶瓷过滤器过滤后，经
5、过伴热管线传输至分析机柜。采样探头、伴热管线都带有电加热，可以使样气温度保持在180C,防止样气中的HC1、HF等溶于水或水蒸气，同时防止水蒸汽冷凝，粉尘结块，以延长过滤器和设备寿命。采样探头主要特点如下： 无需使用专业工具便能更换滤芯 使用加热自动调节单元，加热至180C 可用于温度650C,压力4bar的烟道气连续采样与样气接触部分PFA管，适合在腐蚀气体环境中使用配有反吹箱，能实现自动反吹，维护量小 反吹气源带有加热单元，防反吹时设备降温，防堵塞 配有校准气入口，OD6mm卡套式接头连接 可配套动态气体稀释仪，模拟烟气校准采样探头技术参数如下： 介质温度：650eC 工作前预热时间：0.
6、5H 过滤精度：5um 伴热温度：180C 采样出口：卡套接头8 最大工作流量：20Lmin2）高温伴热管线高温伴热管内具有双芯伴热传输管，均为8PFA管，一根用于采集传输样气，另一根用于通校准气进行系统的全程校准。伴热管中的电伴热带与双芯传输管紧密相贴，外裹保温层，最后敷以阻燃聚烯嫌保护外套，确保双芯伴热传输管加热温度保持180以上，防止气体冷凝出现残留。伴热管线采用恒功率电伴热形式，220V电压供电，温度由温控器设置。伴热管线加热温度最高可达2（XrC,通常设为180C,可有效避免冷凝带来的测量误差和酸性气体对流路系统的腐蚀。3）高温预处理单元预处理单元可应对样品气的复杂工况，能适应现场高
7、温高湿含粉尘颗粒物的恶劣工况，实现样品的采集、过漉、稳流、标定、自动控制等功能，使得样品在不失真条件下，满足在线分析仪表的要求，能保证在线分析系统的长期、可靠、准确运行。预处理单元全程180C或以上高温加热，避免样气组分出现冷凝而吸附造成被测组分的损失。设置精细过滤器，过滤器能过滤2um粒径以上的颗粒物整套预处理集成在机柜中，采用盘装式结构，美观稳固。（2）核心分析仪-EXPEC1630型傅里叶红外分析仪（FTIR）型号：EXPEC1630测量原理：FTIR（1）仪器原理傅里叶红外气体分析仪测量原理是利用傅里叶变换红外分析测量原理,采用迈克尔逊干涉仪来完成干涉调频，仪表光源发出的红外光源首先通
8、过一个光圈，然后逐步通过滤光片、进入干涉仪（光束在干涉仪里被动镜调制）形成干涉光谱，经测量池（怀特腔设计）内样气的特征吸收后聚焦到检测器上，经前置放大器、主放大器，干涉图被放大、过滤、数字化。数字化信号被进一步地数学处理，干涉图变换成单通道光谱图。最终对光谱图进行进一步分析，换算得到各个气体参数的浓度值。（2）产品技术优势 同时测量HF、HCL,可扩展NH3、Co2、CH4、HF、CO、SO2、No等多种组分，还可根据需要增加其他测量组分； 利用HeNe激光器实时进行波长校准，快速精确测量； 采用怀特腔设计，信噪比高，测量光程可达5m,探测下限低，动态范围大； 算法优化，选择合适的波长范围，能
9、够有效消除H2O等组分的干扰： 气体室内部腔镜表面镀金，反射率极高；可恒温到200C,适用于工业现场； 专利设计的ROCKSOLID干涉仪，可有效防止因镜子倾斜造成的剪切运动、震动干扰、摩擦生热等问题，可在工业现场稳定运行。（3）产品核心指标核心技术指标项目指标气态污染物监测H2O(040)%CO(0100200)mgm3,其他可定制SO2(0-100-200)mgm3,其他可定制NO(0200400)mgm3,其他可定制NO2(050100)mgm3,其他可定制HCl(050150)mgm3,其他可定制02(025)%零点漂移不超过土2.5%F.S.（以SO2计）量程漂移不超过2.5%F.S
10、.（以SO2计）线性误差不超过3%FS（以SCh计）响应时间系统响应时间200s（电加热传输长度75米，以SO2计）数据分析系统光谱库支持自建光谱库测量时间可选测量时间数据存储自动存储、上传、查询功能备份功能支持数据异地备份功能DAS4路RS232/4853路USB2路LANWindows64位电源220VAC50HZ3KW（不含伴热管、压缩机）工作温度(535)工作湿度(20-90)%RH .2颗粒物监测子系统（同适用于粉尘六参）（1） LDM-IOO（D）激光粉尘仪型号：LDM-IOO（D）D仪器原理LDM-IOO（D）型激光粉尘仪，采用激光后向散射测试原理完成对被测烟道的烟（粉）尘浓度的
11、测定。LDM-IOO（D）内嵌的高稳定激光信号源穿越烟道，照射烟（粉）尘粒子，被照射的烟（粉）尘粒子将反射激光信号，反射的信号强度与烟（粉）尘浓度成正变化。LDM-IOO（D）检测烟（粉）尘反射的微弱激光信号，通过特定的算法即可计算出烟道烟（粉）尘的浓度。2）产品技术优势 采用激光后散射法测量。 产品设计满足75/76标准要求。 现场适用性好、易维护。 在位式直接测量，响应时间快，安装简单，维护方便。3）产品核心指标核心技术指标项目指标工作原理激光后向散射测量测定对象工业废气、烟尘机械特性外壳：全金属外壳外型尺寸：205xl60xl6Omm(HXWXD)重量：2Kg防护等级：IP66光学特性工
12、作波长：（65020）nm测量性能测量范围：0100,500,1000,2000mgm3,可设定零点漂移：2%F.S24h量程漂移：2%F.S24h示值误差：15%（称重法）响应时间：IOs烟道直径：（0.720）m电源要求DC24V/0.3A环境工作条件工作温度：-20C50C接口特性模拟输出：（420）mA数字接口：RS4852.3烟气参数监测子系统（适用于傅里叶监测设备）（1）温度、压力、流速（流ID测型号：EXPEC340D温度测量部分温度变送器采用的电阻做为温度传感器，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的420mA电流信
13、号输出。温度测量技术指标： 测量方法：伯电阻法PtIOO 测量范围：（0-400） 测量精度：1%F.S 输出信号型式：（420）mA2）压力测量部分压力变送器具有精度高、长期稳定性好、可靠性强等特点;不锈钢外壳封装,体积小巧,安装方便，可测量各种气体和液体。压力测量技术指标： 量程：（55）KPa 测量方法：压力传感器 测量精度：1.0%F.S 重复性：0.4%F.S3）流速测量部分流速测量采用S型皮托管法，皮托管流速计主要由“S”型皮托管检测头、取压管保护套管、差压变送器、反吹控制阀等部件构成。测量时将皮托管流速计探头插入管路中，并使全压和背压探头中心轴线处于过流断面中心且与流线方向一致，
14、全压探头测孔正面应对来流，检测流体总压，并将其传递给差压变送器；同时背压探头测孔拾取节流静压也将其传递给变送器，变送器读取动、静压差值并将其转换成相应的流速比例电流（420mA）传送给显示仪表或计算机进行数据处理。皮托管内外表面均做了特殊处理，可有效避免烟气腐蚀并减少粉尘粘附。流速测量技术指标： 监测方法：差压测量法（S型皮托管法） 流速测量范围：（l40）m/s 测量精度：1%F.S 重复性：0.4%F.S（2）型号：HMS-IOO测量范围：02：0-25%,H2O0-40% 响应时间：T90V30s 供电电源：24VDC 环境温度：-10C-50C 样气流量：2-6Lmin2.4 烟气参数
