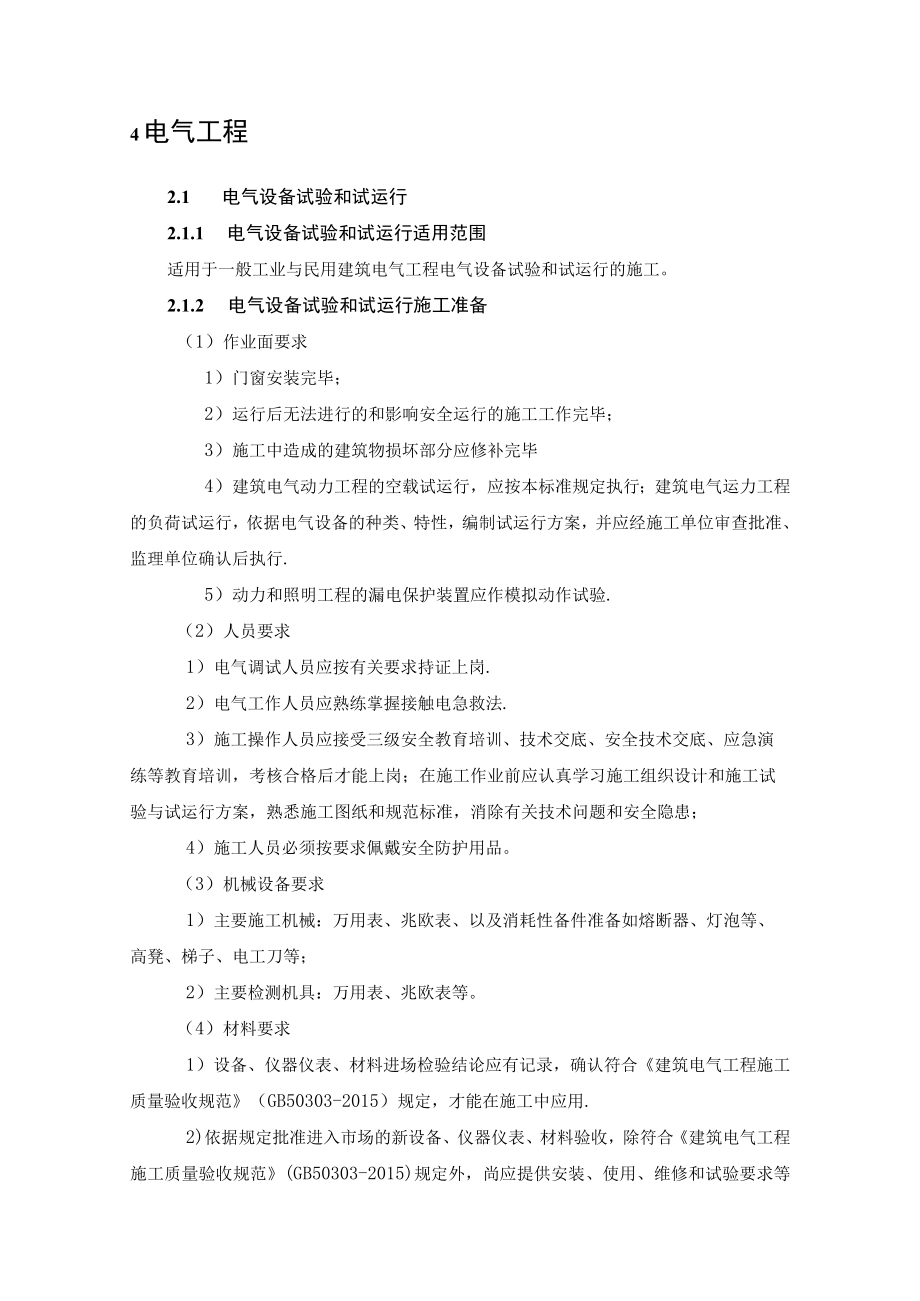

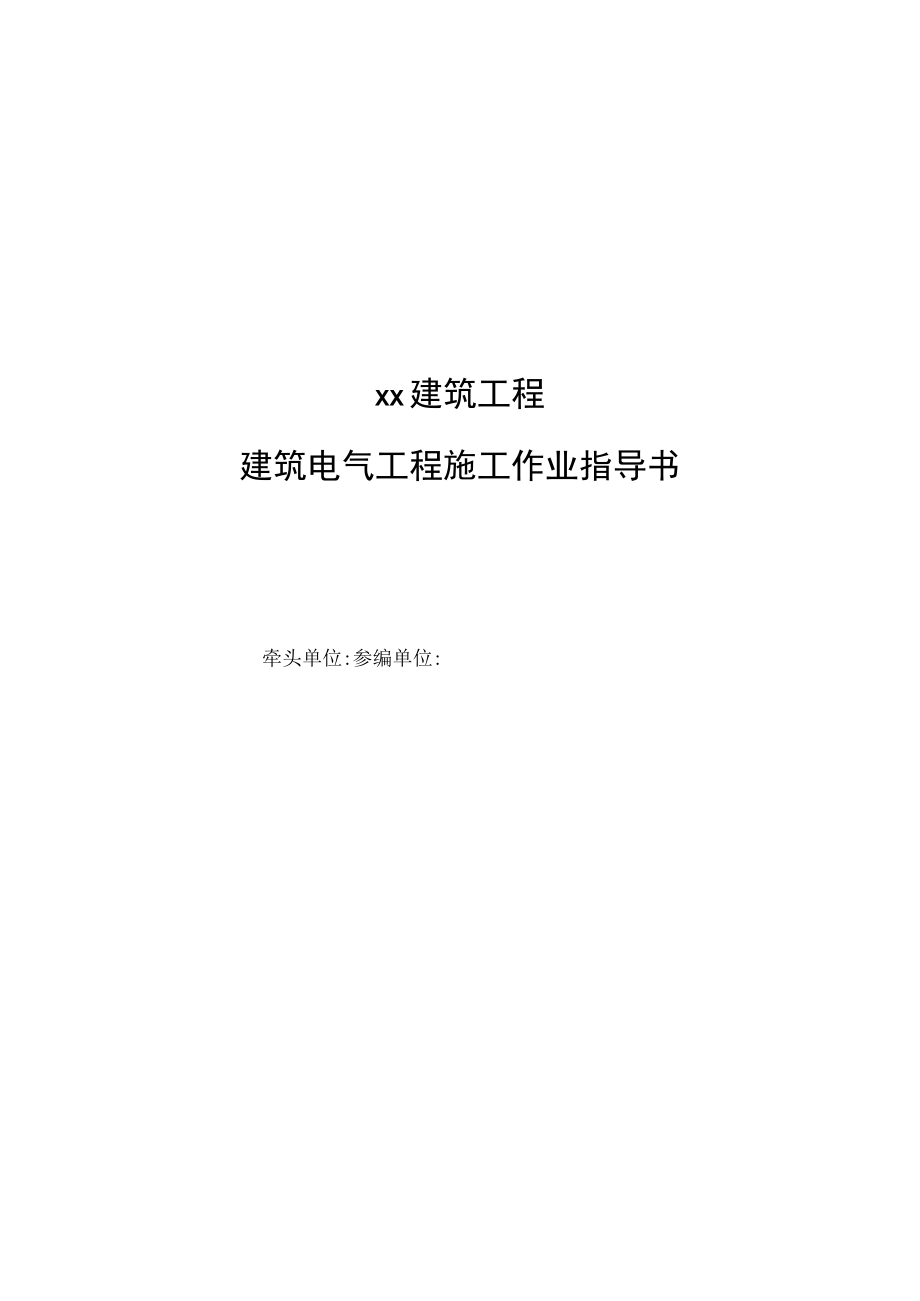

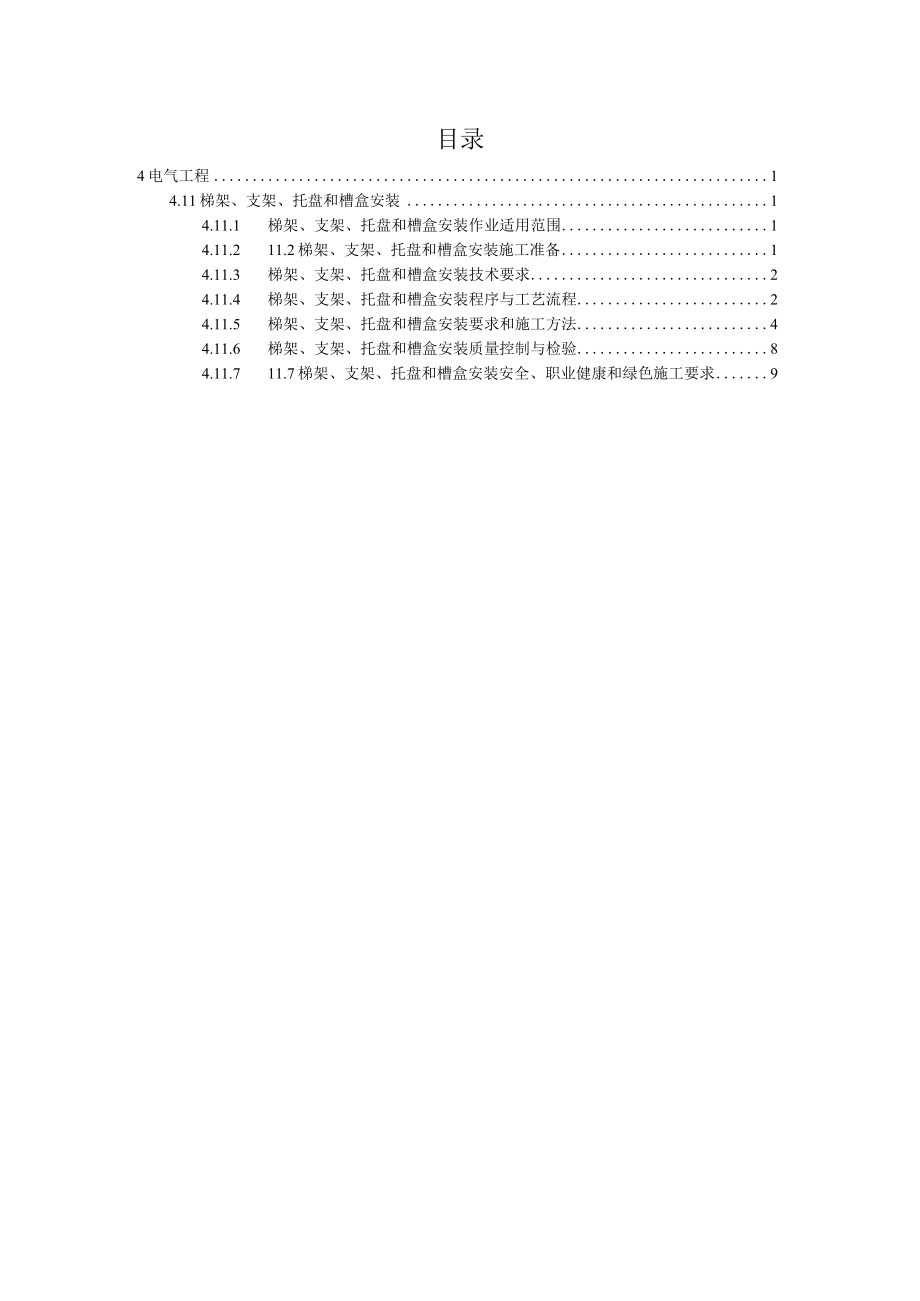

1、XX建筑工程建筑电气工程施工作业指导书牵头单位:参编单位:目录4电气工程14.11梯架、支架、托盘和槽盒安装14.11.1 梯架、支架、托盘和槽盒安装作业适用范围14.11.2 11.2梯架、支架、托盘和槽盒安装施工准备14.11.3 梯架、支架、托盘和槽盒安装技术要求24.11.4 梯架、支架、托盘和槽盒安装程序与工艺流程24.11.5 梯架、支架、托盘和槽盒安装要求和施工方法44.11.6 梯架、支架、托盘和槽盒安装质量控制与检验84.11.7 11.7梯架、支架、托盘和槽盒安装安全、职业健康和绿色施工要求94电气工程2.1 电气设备试验和试运行2.1.1 电气设备试验和试运行适用范围适用
2、于一般工业与民用建筑电气工程电气设备试验和试运行的施工。2.1.2 电气设备试验和试运行施工准备（1）作业面要求1）门窗安装完毕；2）运行后无法进行的和影响安全运行的施工工作完毕；3）施工中造成的建筑物损坏部分应修补完毕4）建筑电气动力工程的空载试运行，应按本标准规定执行；建筑电气运力工程的负荷试运行，依据电气设备的种类、特性，编制试运行方案，并应经施工单位审查批准、监理单位确认后执行.5）动力和照明工程的漏电保护装置应作模拟动作试验.（2）人员要求1）电气调试人员应按有关要求持证上岗.2）电气工作人员应熟练掌握接触电急救法.3）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急
3、演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工试验与试运行方案，熟悉施工图纸和规范标准，消除有关技术问题和安全隐患；4）施工人员必须按要求佩戴安全防护用品。（3）机械设备要求1）主要施工机械：万用表、兆欧表、以及消耗性备件准备如熔断器、灯泡等、高凳、梯子、电工刀等；2）主要检测机具：万用表、兆欧表等。（4）材料要求1）设备、仪器仪表、材料进场检验结论应有记录，确认符合建筑电气工程施工质量验收规范（GB50303-2015）规定，才能在施工中应用.2)依据规定批准进入市场的新设备、仪器仪表、材料验收，除符合建筑电气工程施工质量验收规范(GB50303-2015)规定
4、外，尚应提供安装、使用、维修和试验要求等技术文件.3)进口电气设备、仪器仪表和材料进场验收，除符合建筑电气工程施工质量验收规范(GB50303-2015)规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件.4)电气设备上计量仪表和与电气保护有关的仪表检定合格，当投入试运行时，应在有效期内.5)因有异议送由资质实验室进行抽样检测，试验时应出具检测报告，确认符合建筑电气工程施工质量验收规范(GB50303-2015)和相关技术标准规定，才能在施工中应用.2.1.3电气设备试验和试运行技术要求(1)技术关键要求D应根工程或设备的具
5、体内容和验收规范的有关规定认真编制试运方案,严格按试运方案、操作规程和有关规定进行操作.2)低压点气动力设备试验和试运行的作业程序符合建筑电气工程质量验收规范(GB50303-2015)的要求.设备的可接裸露导体接地或接零连接完成，经检查合格，才能进行电气测试、试验.规定先试验，合格后通电，是重要的、合理的工作顺序.电气设备的动作方向是否正确是关键，尤其是不可逆向动作的设备，方向错了会造成损失.经过了各继电保护装置的整组试验和自动控制线路及计量回路的通电试验，均认为保护动作可靠和接线无误后，方可进行系统试运行.3)合理选择测量仪并正确使用.安装作调试用各类计量器具，应检定合格，使用时应在有效期
6、内.要根据被测对象的种类，对测量值的大小和精度要求等来决定所选择的仪表的种类、量程、准确度及其它各项指标.要根据测量仪器的自身要求，正确接线.测量仪器放置应符合一起说明的要求，否则将带来附加误差.仪器放置的位置应无明显的振动.应工作在干燥、清洁的环境，不得有干扰仪器正常工作的强磁场及腐蚀性气体，环境温度应符合仪器的使用要求.（2）质量关键要求1）线路校对时应注意以下几点：二次接线在端子上的压接应紧固，在同一螺钉上一般不压接三个及三个以上的线头.所有二次接线端子上应有设计编号，盘内盘外线应在端子板上分开.二次接线不得有不经过端子板的中间接头.盘上配线应由绝缘物与接地金属部分隔开.所有螺丝上的平垫
7、圈和弹簧垫圈应齐全，线头的绕向及其垫圈的大小应符合要求.2）调整时所有的仪器仪表应当良好，其误差应在规定的范围内。至少使用在满刻度的20%以部分。3）属于容易受外部磁场影响的仪表（如电动势与电磁式仪表），应注意放置在离大电流导线一米以外进行测量。4）作绝缘试验时应选择良好的天气。5）校表所用的电源应是稳定的，而且要满足如下要求：在读取数字的时间内，调定的电压或电流的变化值，不得大于标准表级别的一半.如果遇到电源的稳定性较差，便应采取稳压措施，知道满足时为止.6）电气设备和元件除按规定的项目进行试验外，在出厂资料中提出了特殊要求的应按厂家规定进行试验.7）如产品质量不好，经调整后仍达不到制造厂的
8、规定标准（例如继电器），不得采用.8）凡反映一次电流的继电器保护，均应作一次最大电流系统试验.9）回路中的电子元件不应参加交流工频耐压试验，48V及以下回路可不做交流工频耐压试验.10）对所有及电保护用的继电器，在整定好以后应加铅封.11）调整试验后复查所有的端连接处应保证接触良好.4.1.4电气设备试验和试运行程序与工艺流程（1）作业程序低压电器动力设备试验和试运行程序如下：准备工作一接地或接零的检查一二次接线的检查一低压电器及成套柜、屏、台、箱、盘试验一控制回路模拟动作试验一盘车或手动操作一电气部分与机械部分的转动协调一致检查一整理编写试调记录报告一试运行（空载、负荷）一质量验收（2）工艺
9、流程图4.2.4T工艺流程图4. 1.5电气设备试验和试运行要求和施工方法（3）操作工艺1）准备工作作好技术准备试验用电源已准备就绪.工作场所应尽可能的保持整洁，试验是不必要的工具、试验设备等应搬理工作场所.在二次回路检验以前设备在操作过程不致带上运行电压.在检查盘的相邻盘上设明显的警告牌，应将所检验回路与新安装而暂时不检验或已运行回路之间的连接线断开，以免引起误动作.对远距离操作设备进行检验时，在设备附近应设专人监视其动作情况，并装设对讲电话（或步话机）工作场所应有适当的照明装置.在需要读取仪表指示数的地方，必须有足够的照明.2）接地或接零的检查逐一复查各接地处选电是否正确，接触是否牢固可靠
10、，是否正确无误地连接到地网上.设备的可接近裸露导体接地或接零连接完成。接地点应与接地网连接，不可将设备的机身或电机的外壳代地使用。各设备接地点应接触良好，牢固可靠且标识明显。要接在专为接地而设的螺栓上,不可用管卡子等附属物为接地点。接地线路走向和理，不要置与易碰伤和砸断之处。禁止用一根导线做各处的串联接地。不允许将一部分电气设备金属外壳采用保护接地，将另一部分电气设备金属外壳采用保护接零。柜（屏、台、箱、盘）接地或接零检查装有电器的可开启门，门和框架的接地端子应用裸编制铜线连接，且有标识.柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护
11、导体最小截面面积不应小于建筑电气工程施工质量验收规范（GB50303-2002）表4.2的规定.照明箱（盘）内，应分别设置零线（N）和保护地线（PE线）汇流排，零线和保护地线经汇流排配出.明敷接地干线，沿长度方向，每段为15IOOmm,分别涂以黄色和绿色相同的条纹.测试接地装置的接地电阻值必须符合设计要求.3）二次接地线的检查检查试验项目通常包括下列项目：1、柜内检查依据施工设计图纸及变更文件，核对柜内的元件规格、型号，安装位置应正确.柜内两侧的端子排不能缺少.各导线的截面是否符合图纸的规定。逐线检查柜内各设备间的连接及由柜内设备引至端子排的连接不能有错误，接线必须正确。为了防止引并联回路而造
12、成错误，接线时可根据实际情况，将备查部分的一端接开然后检查。检查控制开关时，应将开关转动至各个位置逐一检查。2、柜间联络电缆检查（通路试验）柜与柜之间的联络电缆需逐一校对。通常使用查线电话或电池灯泡、电铃、摇表等效线方法.电话听筒法摇表校线法干电池灯泡法采用以上方法校线，必须由两人进行.如果采用电池灯泡、电铃、万用表等办法，应预先约定好联系信号，便与对方处理.当采用电池灯泡是，要注意不要使用负气灯炮，以免因电缆芯间电容影响而导致判断结果错误，同时使用电池组电压不宜过高.36V较合适，禁止使用24V以上的电压.在回路查线的同时，应检查导线、电缆、继电器、开关、按扭、接线端子的标记，与图纸要相符，
13、对有机性关系的保护，还应检查其极性关系的正确性.3、操作装置的检查回路中所有操作装置都应进行检查，主要检查线是否正确，操作是否灵活,辅助触点动作是否准确.一般用导通法进行分段检查和整体检查.检查时应使用万用表，不宜用兆欧表（摇表）检查，因为摇表检查不易发现接触不良或电阻变值.另外，检查时应注意去柜内熔丝，并将与被测电路并联的回路断开.4、电流回路和电压回路的检查电流互感器接线正确，极性正确，二次侧不准开路（而电压互感器二次侧不准短路），准确度符合要求，二次侧有1点接地.4）低压电器及成套柜、屏、台、箱、盘试验测量绝缘电阻：二次回路的绝缘电阻值必须大于IMQ（用IKV或50OV兆欧表检查），48
14、V及以下的回路使用不超过500V的兆欧表.交流耐压试验柜（屏、台、箱、盘）间二次回路交流工频耐压试验，当绝缘电阻值大于IOMQ时,用250OV兆欧表遥测Imin应无闪络击穿的现象；当绝缘电阻值在110MQ时，做IOOOV交流工频耐压试验，时间Imin,应无闪络击穿现象。回路中的电子元件不应参加交流工频耐压试验；48V及以下回路可不做交流工频耐压试验。6、现场单独安装的低压电器交接试验低压电器包括电压为6012OOV的刀开关、接触器、主令电器、起动器、电阻器、电阻器及电磁铁等.产品出厂时都经过检查合格，故在安装前一般只作外观检验.但在试运前，要对相关的现场单独安装的各类低压电器进行单铁的试验和检
15、测，符合规范规定，才具备时运行的必备条件.低压电器的试验项目，应包括下列内容：1 .测量低压电器连同所连接电缆及二次回路的绝缘电阻；2 .电压线圈动作值校验；3 .低压电器动作情况检查；4 .低压电器采用的脱扣器整理；5 .测量电阻器和变阻器直流电阻；6 .低压电器连同所连接电缆届二次回路的交流耐压试验.5）控制回路模拟动作试验低压断路器检查试验个零、部件应完整无缺，装配质量良好；可动部分动作灵活，无卡阻现象；分、合闸迅速可靠，无缓慢停顿情况；缓慢合上开关时，三项触点应同时接触，触头接触的不同时不应大于0.5mm；动静触头的接触良好；对于大容量的低压断路器，必要时要测定动、静接触头及内容接点的接触电阻.6）盘车或手动操作电磁脱扣器通电试验当通以90%的整定电流时，电磁脱扣部分不应动作，当通以110%的整定电流时，电磁脱扣器应瞬时动作.试验方法如下：试验接线分别接于断路器输入端和输出端.断路器如有欠压脱扣器时，可先将其线圈单独通电，使衔铁吸合，或先用绳子将衔铁捆住，在合上断路器，然后合上试验
