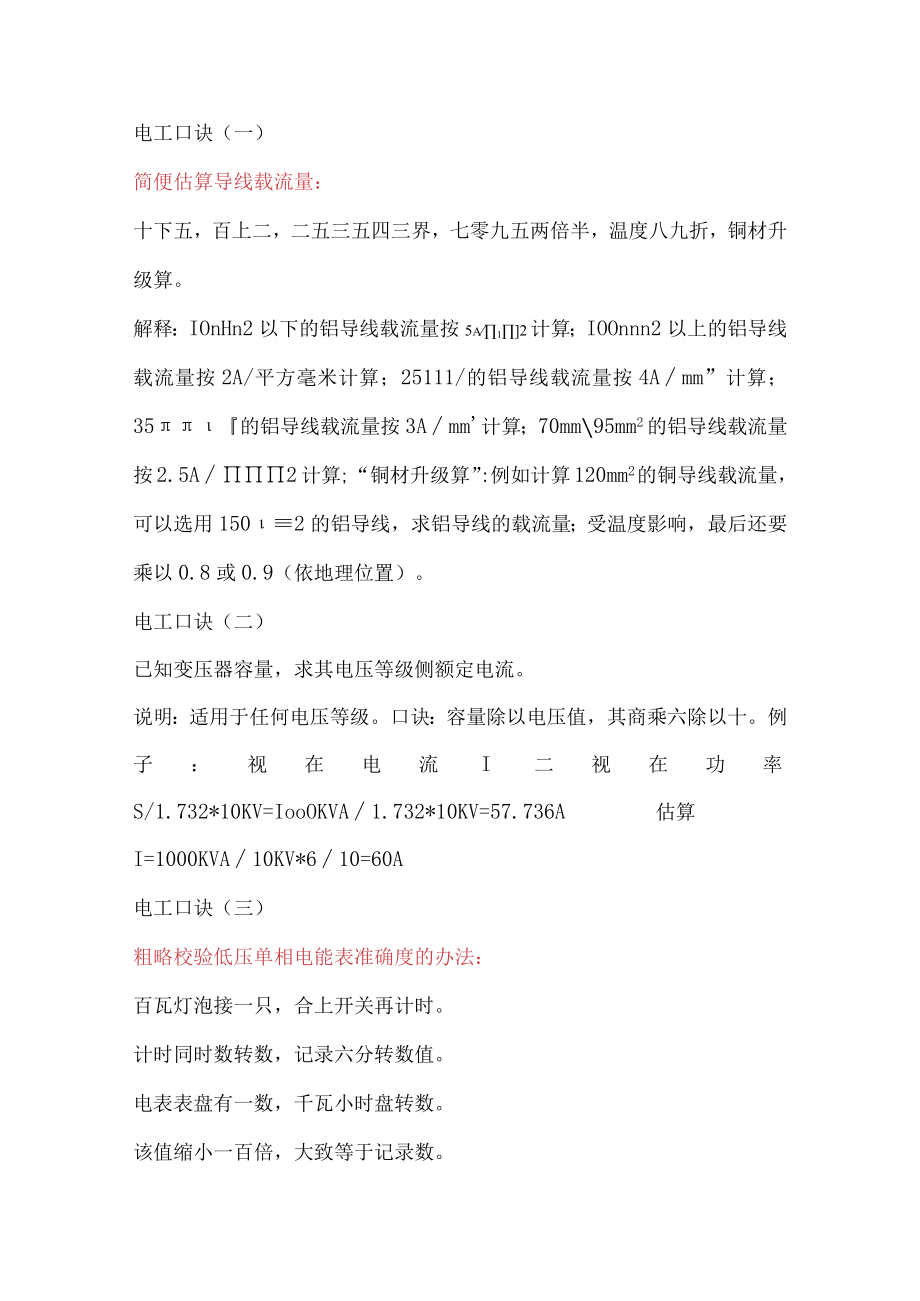

电力作业安全—30条电工口诀.docx_第1页
第1页 / 共14页

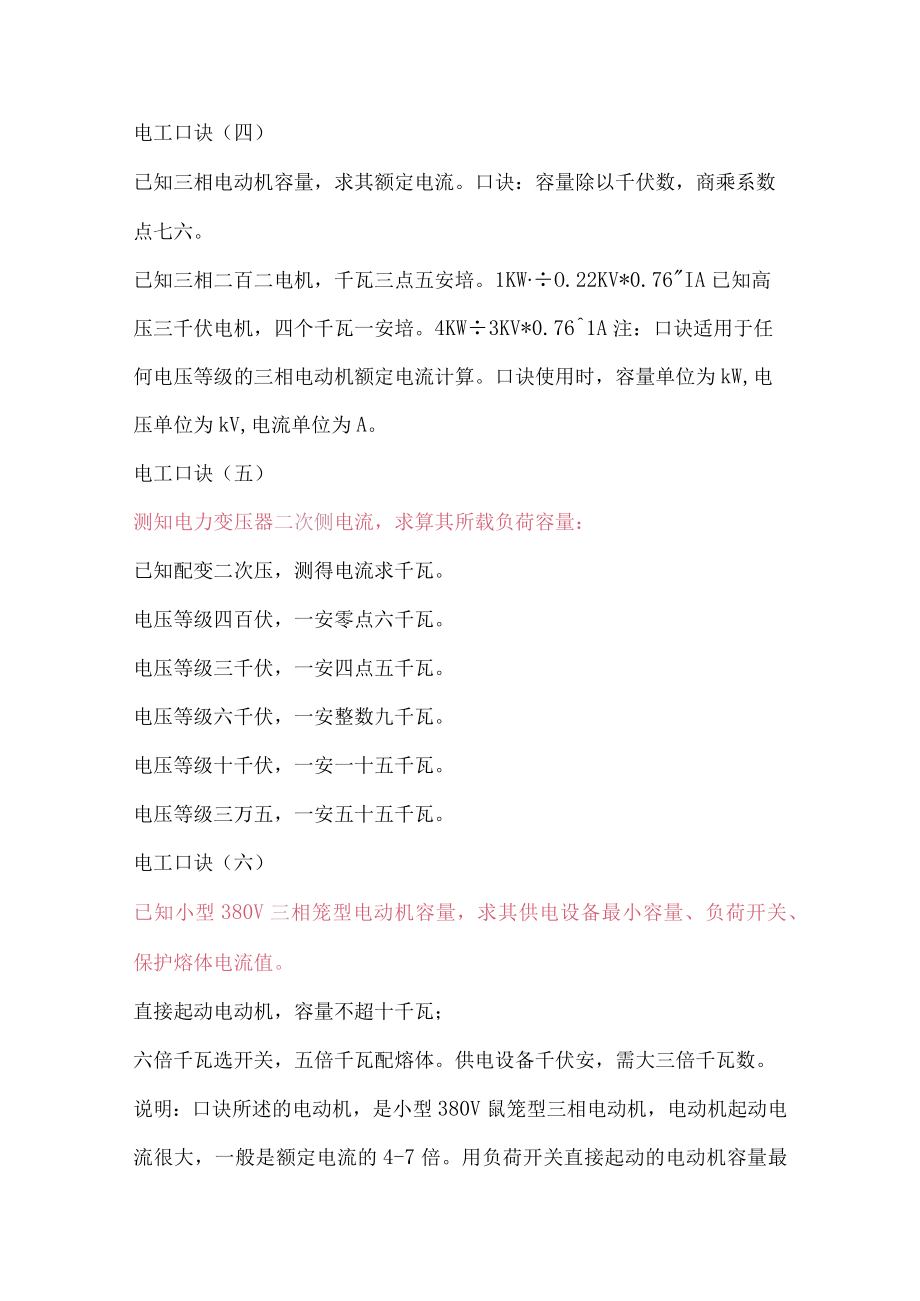

电力作业安全—30条电工口诀.docx_第2页
第2页 / 共14页

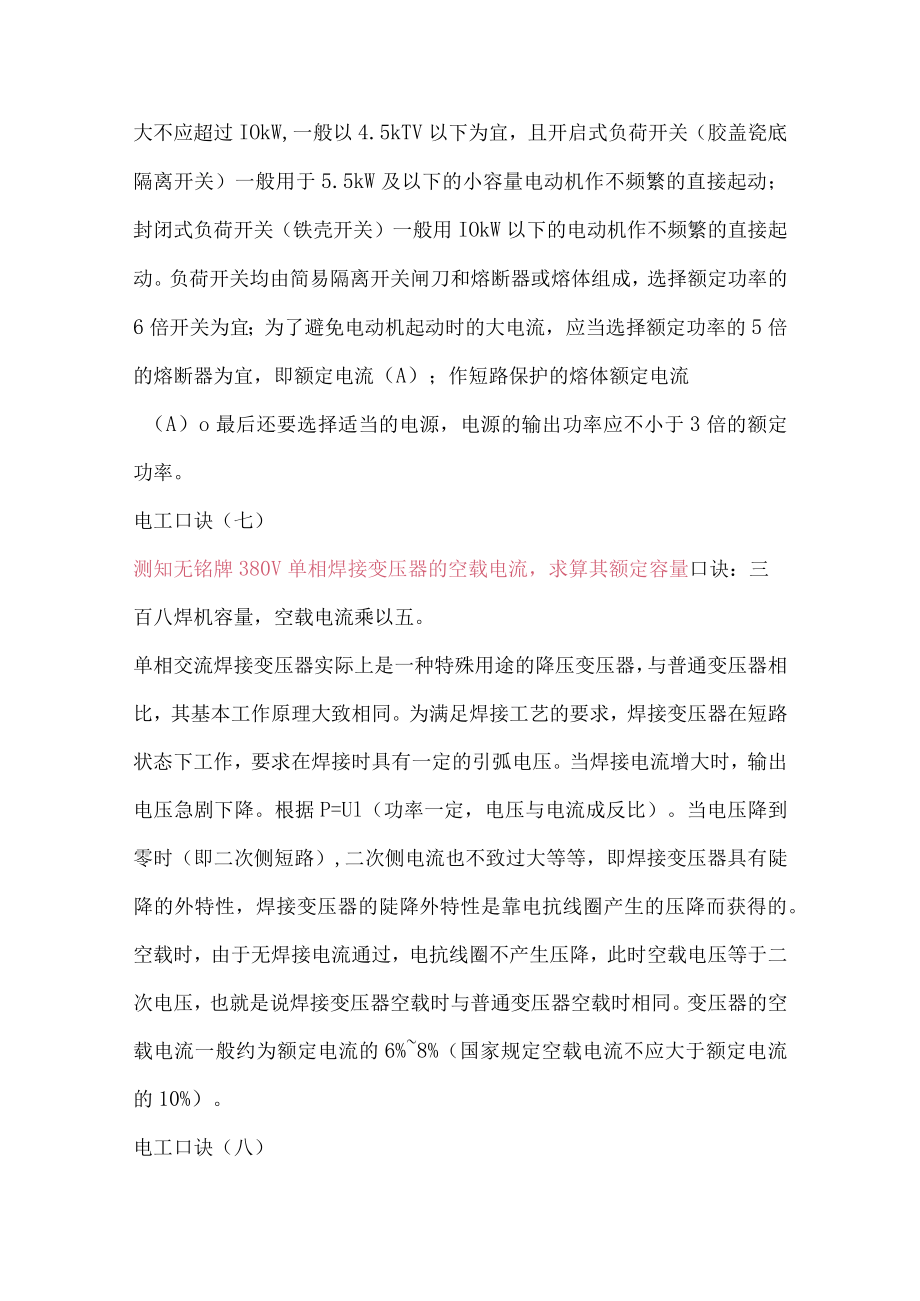

电力作业安全—30条电工口诀.docx_第3页
第3页 / 共14页
电力作业安全—30条电工口诀.docx_第4页
第4页 / 共14页
电力作业安全—30条电工口诀.docx_第5页
第5页 / 共14页
电力作业安全—30条电工口诀.docx_第6页
第6页 / 共14页
电力作业安全—30条电工口诀.docx_第7页
第7页 / 共14页
电力作业安全—30条电工口诀.docx_第8页
第8页 / 共14页
电力作业安全—30条电工口诀.docx_第9页
第9页 / 共14页
电力作业安全—30条电工口诀.docx_第10页
第10页 / 共14页
亲,该文档总共14页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《电力作业安全—30条电工口诀.docx》由会员分享,可在线阅读,更多相关《电力作业安全—30条电工口诀.docx(14页珍藏版)》请在第壹文秘上搜索。

1、电工口诀(一)简便估算导线载流量:十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折,铜材升级算。解释:IOnHn2以下的铝导线载流量按5a12计算;IOOnnn2以上的铝导线载流量按2A/平方毫米计算;25111/的铝导线载流量按4Amm”计算;35的铝导线载流量按3Amm计算;70mm95mm2的铝导线载流量按2.5A2计算;“铜材升级算”:例如计算120mm2的铜导线载流量,可以选用1502的铝导线,求铝导线的载流量;受温度影响,最后还要乘以0.8或0.9(依地理位置)。电工口诀(二)已知变压器容量,求其电压等级侧额定电流。说明:适用于任何电压等级。口诀:容量除以电压值,其商乘六

2、除以十。例子:视在电流I二视在功率S/1.732*10KV=IooOKVA1.732*10KV=57.736A估算I=1000KVA10KV*610=60A电工口诀(三)粗略校验低压单相电能表准确度的办法:百瓦灯泡接一只,合上开关再计时。计时同时数转数,记录六分转数值。电表表盘有一数,千瓦小时盘转数。该值缩小一百倍,大致等于记录数。电工口诀(四)已知三相电动机容量,求其额定电流。口诀:容量除以千伏数,商乘系数点七六。已知三相二百二电机,千瓦三点五安培。1KWO.22KV*0.76IA已知高压三千伏电机,四个千瓦一安培。4KW3KV*0.761A注:口诀适用于任何电压等级的三相电动机额定电流计算

3、。口诀使用时,容量单位为kW,电压单位为kV,电流单位为A。电工口诀(五)测知电力变压器二次侧电流,求算其所载负荷容量:已知配变二次压,测得电流求千瓦。电压等级四百伏,一安零点六千瓦。电压等级三千伏,一安四点五千瓦。电压等级六千伏,一安整数九千瓦。电压等级十千伏,一安一十五千瓦。电压等级三万五,一安五十五千瓦。电工口诀(六)已知小型380V三相笼型电动机容量,求其供电设备最小容量、负荷开关、保护熔体电流值。直接起动电动机,容量不超十千瓦;六倍千瓦选开关,五倍千瓦配熔体。供电设备千伏安,需大三倍千瓦数。说明:口诀所述的电动机,是小型380V鼠笼型三相电动机,电动机起动电流很大,一般是额定电流的4

4、-7倍。用负荷开关直接起动的电动机容量最大不应超过IOkW,一般以4.5kTV以下为宜,且开启式负荷开关(胶盖瓷底隔离开关)一般用于5.5kW及以下的小容量电动机作不频繁的直接起动;封闭式负荷开关(铁壳开关)一般用IOkW以下的电动机作不频繁的直接起动。负荷开关均由简易隔离开关闸刀和熔断器或熔体组成,选择额定功率的6倍开关为宜;为了避免电动机起动时的大电流,应当选择额定功率的5倍的熔断器为宜,即额定电流(A);作短路保护的熔体额定电流(A)o最后还要选择适当的电源,电源的输出功率应不小于3倍的额定功率。电工口诀(七)测知无铭牌380V单相焊接变压器的空载电流,求算其额定容量口诀:三百八焊机容量

5、,空载电流乘以五。单相交流焊接变压器实际上是一种特殊用途的降压变压器,与普通变压器相比,其基本工作原理大致相同。为满足焊接工艺的要求,焊接变压器在短路状态下工作,要求在焊接时具有一定的引弧电压。当焊接电流增大时,输出电压急剧下降。根据P=Ul(功率一定,电压与电流成反比)。当电压降到零时(即二次侧短路),二次侧电流也不致过大等等,即焊接变压器具有陡降的外特性,焊接变压器的陡降外特性是靠电抗线圈产生的压降而获得的。空载时,由于无焊接电流通过,电抗线圈不产生压降,此时空载电压等于二次电压,也就是说焊接变压器空载时与普通变压器空载时相同。变压器的空载电流一般约为额定电流的6%8%(国家规定空载电流不

6、应大于额定电流的10%)。电工口诀(八)判断交流电与直流电流:电笔判断交直流,交流明亮直流暗,交流就管通身亮,直流氟管亮一端。说明:判别交、直流电时,最好在“两电”之间作比较,这样就很明显。测交流电时速管两端同时发亮,测直流电时敏管里只有一端极发亮。电工口诀(九)巧用电笔进行低压核相:判断两线相同异,两手各持一支笔,两脚与地相绝缘,两笔各触一要线,用眼观看一支笔,不亮同相亮为异。说明:此项测试时,切记两脚与地必须绝缘。因为我国大部分是380/220V供电,且变压器普遍采用中性点直接接地,所以做测试时,人体与大地之间一定要绝缘,避免构成回路,以免误判断;测试时,两笔亮与不亮显示一样,故只看一支则

7、可。电工口诀(十)巧用电笔判断直流电正负极:电笔判断正负极,观察家管要心细,前端明亮是负极,后端明亮为正极。说明:窟管的前端指验电笔笔尖一端,窗管后端指手握的一端,前端明亮为负极,反之为正极。测试时要注意:电源电压为IlOV及以上;若人与大地绝缘,一只手摸电源任一极,另一只手持测电笔,电笔金属头触及被测电源另一极,筑管前端极发亮,所测触的电源是负极;若是窟管的后端极发亮,所测触的电源是正极,这是根据直流单向流动和电子由负极向正极流动的原理。电工口诀(H-)巧用电笔判断直流电源有无接地,正负极接地的区别:变电所直流系数,电笔触及不发亮;若亮靠近笔尖端,正极有接地故障;若亮靠近手指端,接地故障在负

8、极。说明:发电厂和变电所的直流系数,是对地绝缘的,人站在地上,用验电笔去触及正极或负极,氮管是不应当发亮的,如果发亮,则说明直流系统有接地现象;如果发亮的部位在靠近笔尖的一端,则是正极接地;如果发亮的部位在靠近手指的一端,则是负极接地。电工口诀(十二)巧用电笔判断380/220V三相三线制供电线路相线接地故障:星形接法三相线,电笔触及两根亮,剩余一根亮度弱,该相导线已接地;若是几乎不见亮,金属接地的故障。说明:电力变压器的二次侧一般都接成Y形,在中性点不接地的三相三线制系统中,用验电笔触及三根相线时,有两根通常稍亮,而另一根上的亮度要弱一些,则表示这根亮度弱的相线有接地现象,但还不太严重;如果

9、两根很亮,而剩余一根几乎看不见亮,则是这根相线有金属接地故障。电工口诀(十三)对电动机配线的口诀:2.5加三,4加四;6后加六,25五;12O导线,配百数。说明此口诀是对三相380伏电动机配线的。导线为铝芯绝缘线(或塑料线)穿管敷设。先要了解一般电动机容量(千瓦)的排列:0.81.11.52.2345.57.510131722304055751002.5加三”,表示2.5平方毫米的铝芯绝缘线穿管敷设,能配“2.5加三”千瓦的电动机,即最大可配备5.5千瓦的电动机。“4加四”,是4平方毫米的铝芯绝缘线,穿管敷设,能配“4加四”千瓦的电动机。即最大可配8千瓦(产品只有相近的7.5千瓦)的电动机。“

10、6后加六”是说从6平方毫米开始,及以后都能配“加大六”千瓦的电动机。即6平方毫米可配12千瓦,10平方毫米可配16千瓦,16平方毫米可配22千瓦。“25五”,是说从25平方毫米开始,加数由六改变为五了。即25平方毫米可配30千瓦,35平方毫米可配40千瓦,50平方毫米可配55千瓦,70平方毫米可配75千瓦。“120导线配百数”(读“百二导线配百数”)是说电动机大到100千瓦。导线截面便不是以“加大”的关系来配电动机,而是120平方毫米的导线反而只能配100千瓦的电动机了。电工口诀(十四)按功率计算电流口诀:电力加倍,电热加半。单相千瓦,4.5安。单相380,电流两安半。解释:电力专指电动机在3

11、80V三相时(功率0.8左右),电动机每千瓦的电流约为2安.即将“千瓦数加一倍”(乘2)就是电流(安)。这电流也称电动机的额定电流;电热是指用电阻加热的电阻炉等。三相380伏的电热设备,每千瓦的电流为L5安.即将“千瓦数加一半”(乘L5),就是电流(安);在380/220伏三相四线系统中,单相设备的两条线,一条接相线而另一条接零线的(如照明设备)为单相220伏用电设备。这种设备的功率大多为1KW,因此,口诀便直接说明“单相(每)千瓦4.5安”。计算时,只要“将千瓦数乘4.5”就是电流,安。同上面一样,它适用于所有以千瓦为单位的单相220伏用电设备,以及以千瓦为单位的电热及照明设备,而且也适用于

12、220伏的直流;380/220伏三相四线系统中,单相设备的两条线都接到相线上,习惯上称为单相380伏用电设备(实际是接在两相线上)。这种设备当以千瓦为单位时,功率大多为1KW,诀也直接说明“单相380,电流两安半”。它也包括以千瓦为单位的380伏单相设备。计算时只要“将千瓦乘2.5就是电流(安)。电工口诀(十五)导体电阻率导体材料电阻率,欧姆毫方每一米,长1米,截面积1平方毫米导体的电阻值,摄氏温度为20,铜铝铁碳依次排,从小到大不用愁。扩大万倍来记数,铜的最小一七五,铝的数值二八三,整整一千纯铁数,碳的数值算最大,足足十万无零头。电工口诀(十六)通电直导线和螺线管产生的磁场方向和电流方向:导

13、体通电生磁场,右手判断其方向,伸手握住直导线,拇指指向流方向,四指握成一个圈,指尖指向磁方向。通电导线螺线管,形成磁场有南北,南极S北极N,进行判断很简单,右手握住螺线管,电流方向四指尖,拇指一端即N极,你说方便不方便。电工口诀(十七)阻抗、电抗、感抗、容抗的关系:电感阻流叫感抗,电容阻流叫容抗,电感、电容相串联,感抗、容抗合电抗,电阻、电感、电容相串联,电阻、电抗合阻抗,三者各自为一边,依次排列勾、股、弦,勾股定理可利用,已知两边求一边。电工口诀(十八)电容串并联的有关计算:电容串联值下降,相当板距在加长,各容倒数再求和,再求倒数总容量。电容并联值增加,相当板面在增大,并后容量很好求,各容数

14、值来相加。想起电阻串并联,电容计算正相反,电容串联电阻并,电容并联电阻串。说明:两个或两个以上电容器串联时,相当于绝缘距离加长,因为只有最靠两边的两块极板起作用,又因电容和距离成反比,距离增加,电容下降;两个或两个以上电容器并联时,相当于极板的面积增大了,又因电容和面积成正比,面积增加,电容增大。电工口诀(十九)感性负载电路中电流和电压的相位关系:电源一通电压时,电流一时难通达,切断电源电压断,电流一时难切断,上述比喻较通俗,电压在前流在后,两者相差电角度,最大数值九十度。电工口诀(二十)三相电源中线电流、相电流和线电压、相电压的定义口诀:三相电压分相、线,火零为相,火火线,三相电流分相、线,

15、绕组为相,火线线。对于三相电源,输出电压和电流都有相和线之分,分别叫“相电压”,“线电压”,“相电流”,“线电流”。相电压是指火线和零线之间的电压,火线与火线之间的电压叫线电压;相电流是指流过每一相绕组的电流,线电流是流过每一条火线的电流。电工口诀(二H一)三相平衡负载两种接法中的线电压和相电压,线电流和相电流的关系:电压加在三相端,相压线压咋判断?负载电压为相压,两电源端压为线。角接相压等线压,星接相差根号三。电压加在三相端,相流线流咋判断?负载电流为相流,电源线内流为线。星接线流等相流,角接相差根号三。解释:当我们画出简单的示意图,就不难看出角接实际上就是两个电阻并联(把两个电阻串联看成为一个总电阻),根据并联电路的特点,相电压等于线电压;当接法为星接时,就可以看成是两个电阻串联(把其中两个并联电阻看成一个总电阻),线电流等于相电流。只要记住线大于相,因为相电流、相电压均为负载的电流与电压,线电流、线电压为电源两侧的电流与电压。电工口诀(二十二)已知变压器容量,求其电压等级侧额定电流常用电压用系数,容乘系数得电流,额定电压四百伏,系数一点四四五,额定电压六千伏,系数零点零九六,额定电压一万伏,系
