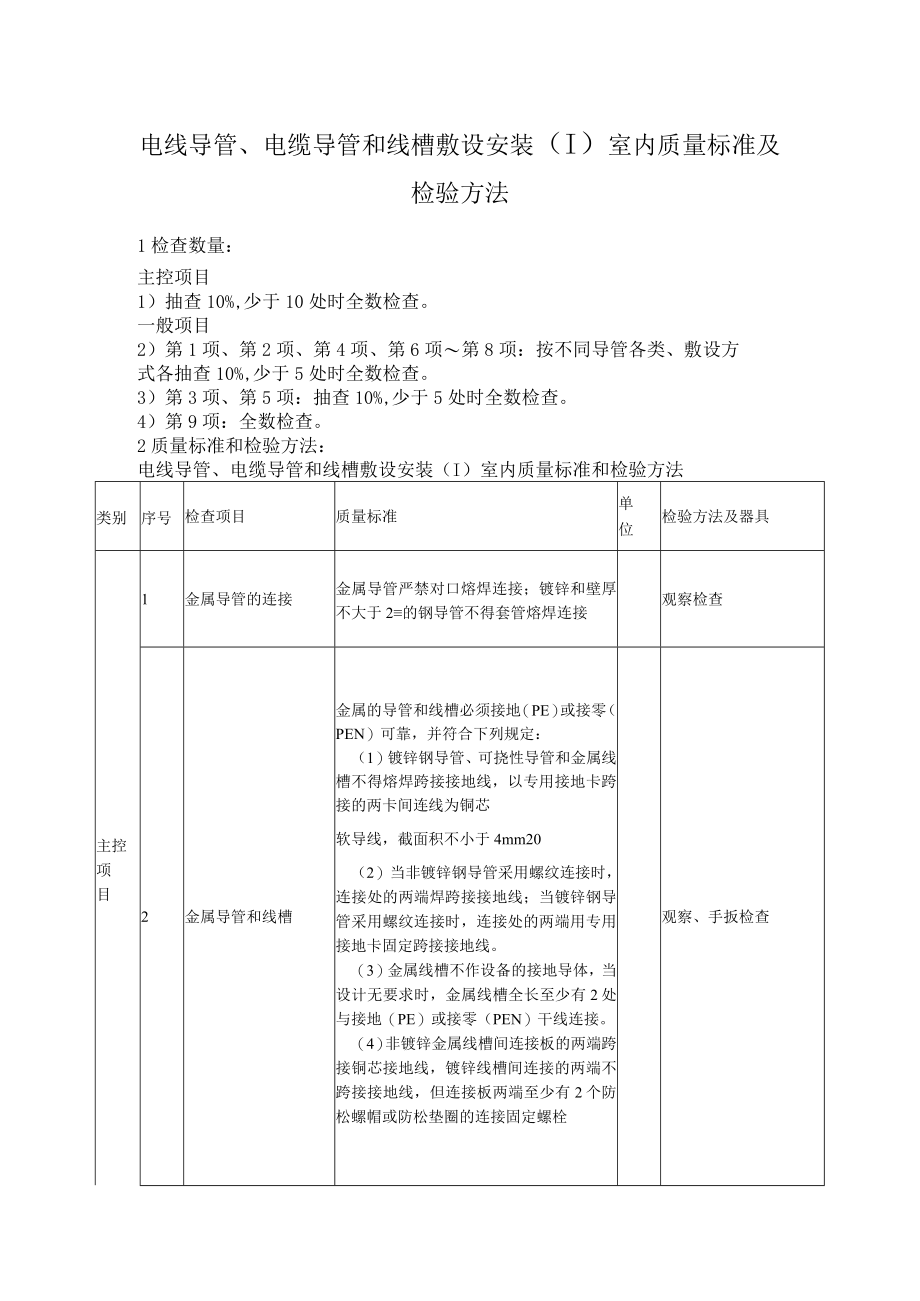

《电线导管、电缆导管和线槽敷设安装（Ⅰ）室内质量标准及检验方法.docx》由会员分享，可在线阅读，更多相关《电线导管、电缆导管和线槽敷设安装（Ⅰ）室内质量标准及检验方法.docx（3页珍藏版）》请在第壹文秘上搜索。
1、电线导管、电缆导管和线槽敷设安装（I）室内质量标准及检验方法1检查数量：主控项目1）抽查10%,少于10处时全数检查。一般项目2）第1项、第2项、第4项、第6项第8项：按不同导管各类、敷设方式各抽查10%,少于5处时全数检查。3）第3项、第5项：抽查10%,少于5处时全数检查。4）第9项：全数检查。2质量标准和检验方法：电线导管、电缆导管和线槽敷设安装（I）室内质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1金属导管的连接金属导管严禁对口熔焊连接；镀锌和壁厚不大于2的钢导管不得套管熔焊连接观察检查2金属导管和线槽金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并符合
2、下列规定：（1）镀锌钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm20（2）当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线。（3）金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长至少有2处与接地（PE）或接零（PEN）干线连接。（4）非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接的两端不跨接接地线，但连接板两端至少有2个防松螺帽或防松垫圈的连接固定螺栓观察、手扳检查3防爆导管连接防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，
3、其接合面应严密观察检查4绝缘导管在砌体上剔槽埋设应采用强度等级不小于MlO的水泥砂浆抹面保护，保护层厚度大于15mm观察检查般项目1电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，同时应符合现行标准的规定观察、钢尺检查2金属导管防腐处理金属导管内外壁应进行防腐处理；埋设于混凝土内的导管内壁应进行防腐处理，外壁可不做防腐处理观察检查3室内进入落地式柜、台、箱、盘内的导管管口高度应高出柜、台、箱、盘的基础面50mm-80mm观察、钢尺检查4暗配的导管埋设深度、明配导管的固定暗配导管埋设深度与建筑物、构筑物表面的距离不应小于15mm；明配导管应排列整齐，固定点间距均匀、安装牢固；在终端、弯头中点或柜
4、、台、箱、盘等边缘15Onim500DInl距离内设有管卡，中间直线段管卡间的最大距离应符合现行标准的规定观察、钢尺、手扳检查5线槽固定及外观检查线槽应安装牢固，无扭曲变形，紧固件的螺母应在线槽外侧观察、手扳检查6防爆导管敷设（1）导管间及与灯具、开关、线盒等的螺纹连接处紧固，除设计有特殊要求外，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯。观察、手扳检查7绝缘导管敷设（1）管口平整、光滑；管与盒（箱）等器件采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封。（2）直埋于地下或楼板间的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段采取保护措施。（3）当设计无要求时，埋设在墙内或混凝土内的绝缘导管采用中型以上的导管。观察检查8金属、非金属柔性导管（1）刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m,在照明工程中不大于1.2m。（2）可挠金属管或其他柔性导管与观察、钢尺、手扳检S9导管和线槽在建筑物变形缝处的处理应设补偿装置观察检查
