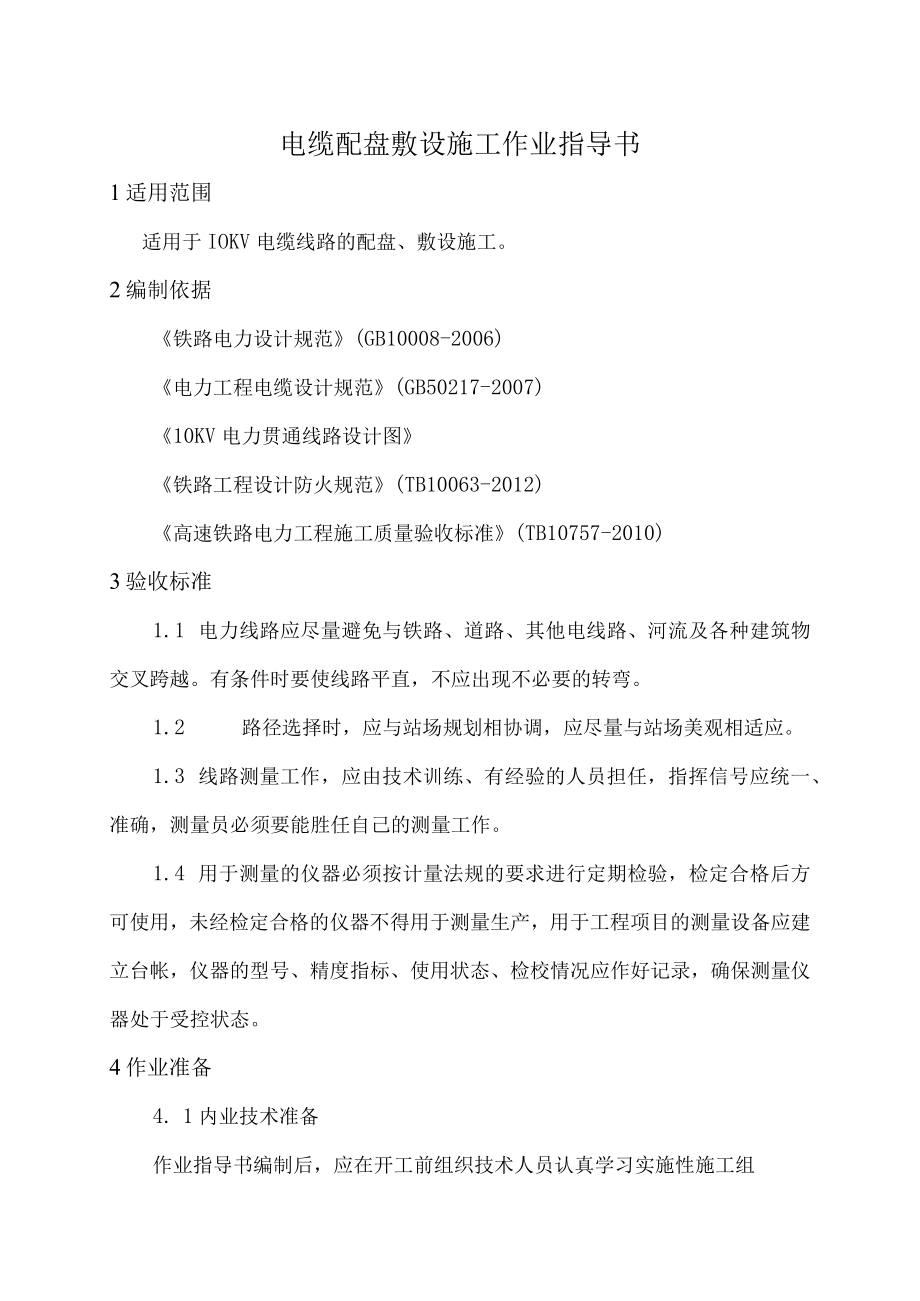

1、电缆配盘敷设施工作业指导书1适用范围适用于IOKV电缆线路的配盘、敷设施工。2编制依据铁路电力设计规范(GB10008-2006)电力工程电缆设计规范(GB50217-2007)10KV电力贯通线路设计图铁路工程设计防火规范(TB10063-2012)高速铁路电力工程施工质量验收标准(TB10757-2010)3验收标准1.1 电力线路应尽量避免与铁路、道路、其他电线路、河流及各种建筑物交叉跨越。有条件时要使线路平直，不应出现不必要的转弯。1.2 路径选择时，应与站场规划相协调，应尽量与站场美观相适应。1.3 线路测量工作，应由技术训练、有经验的人员担任，指挥信号应统一、准确，测量员必须要能胜

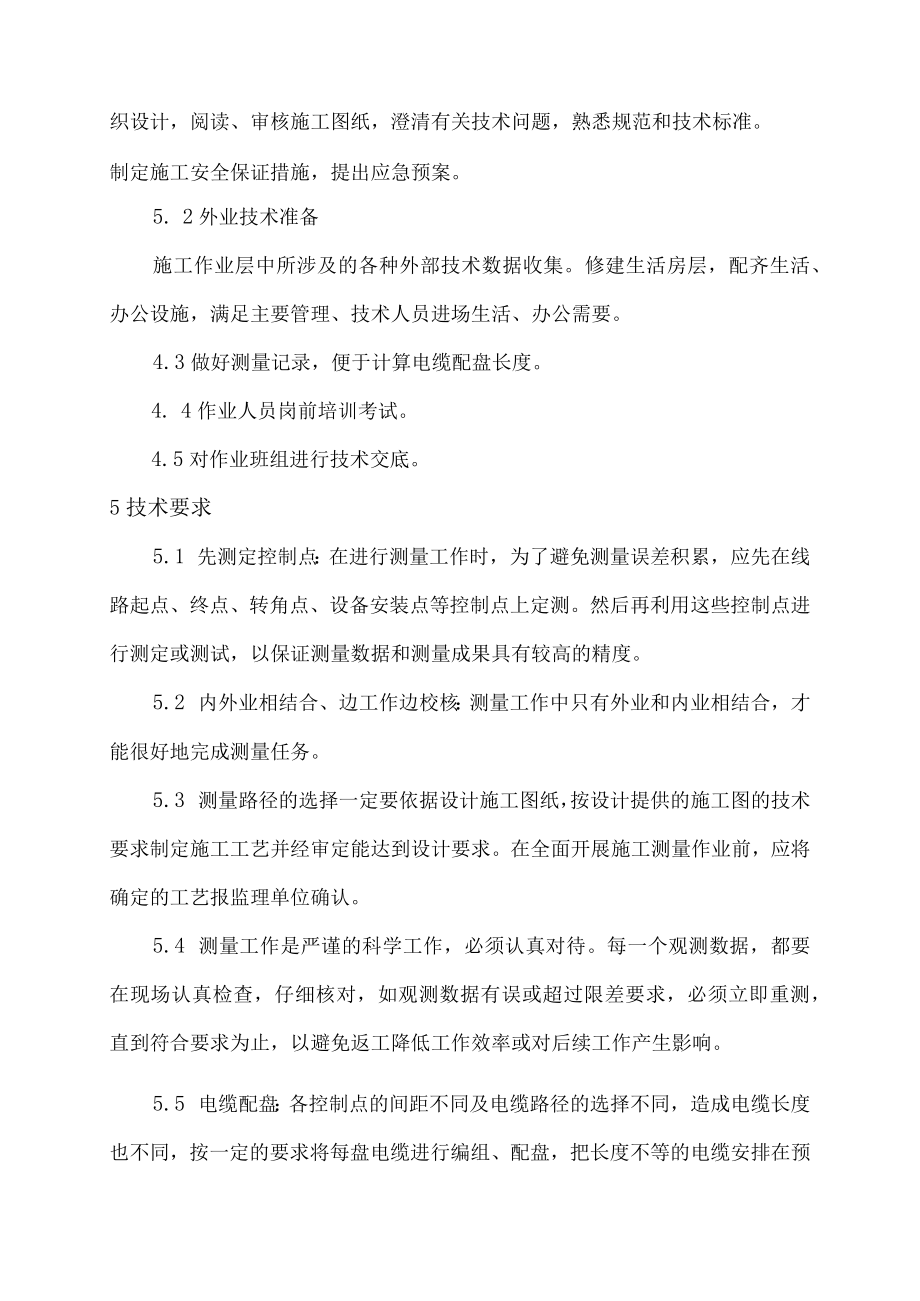

2、任自己的测量工作。1.4 用于测量的仪器必须按计量法规的要求进行定期检验，检定合格后方可使用，未经检定合格的仪器不得用于测量生产，用于工程项目的测量设备应建立台帐，仪器的型号、精度指标、使用状态、检校情况应作好记录，确保测量仪器处于受控状态。4作业准备4. 1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。5. 2外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房层，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。4.3做好测量记录，便于计算
3、电缆配盘长度。4. 4作业人员岗前培训考试。4.5对作业班组进行技术交底。5技术要求5.1 先测定控制点：在进行测量工作时，为了避免测量误差积累，应先在线路起点、终点、转角点、设备安装点等控制点上定测。然后再利用这些控制点进行测定或测试，以保证测量数据和测量成果具有较高的精度。5.2 内外业相结合、边工作边校核：测量工作中只有外业和内业相结合，才能很好地完成测量任务。5.3 测量路径的选择一定要依据设计施工图纸，按设计提供的施工图的技术要求制定施工工艺并经审定能达到设计要求。在全面开展施工测量作业前，应将确定的工艺报监理单位确认。5.4 测量工作是严谨的科学工作，必须认真对待。每一个观测数据，
4、都要在现场认真检查，仔细核对，如观测数据有误或超过限差要求，必须立即重测，直到符合要求为止，以避免返工降低工作效率或对后续工作产生影响。5.5 电缆配盘：各控制点的间距不同及电缆路径的选择不同，造成电缆长度也不同，按一定的要求将每盘电缆进行编组、配盘，把长度不等的电缆安排在预定的段落内，以保证合理的经济效果。电缆配盘必须以电缆线路图、电缆控制点的分布等为依据。6施工程序及作业流程电力电缆配盘施工工艺6.1施工准备检查清点定测所需的图纸、工器具及仪器。6.2控制点定测在设计提出的线路控制点(线路起点、终点、转角点、设备安装点)的桩位上，钉上测量标桩或做好测量标记，当附近有永久性建筑时，需测出二者

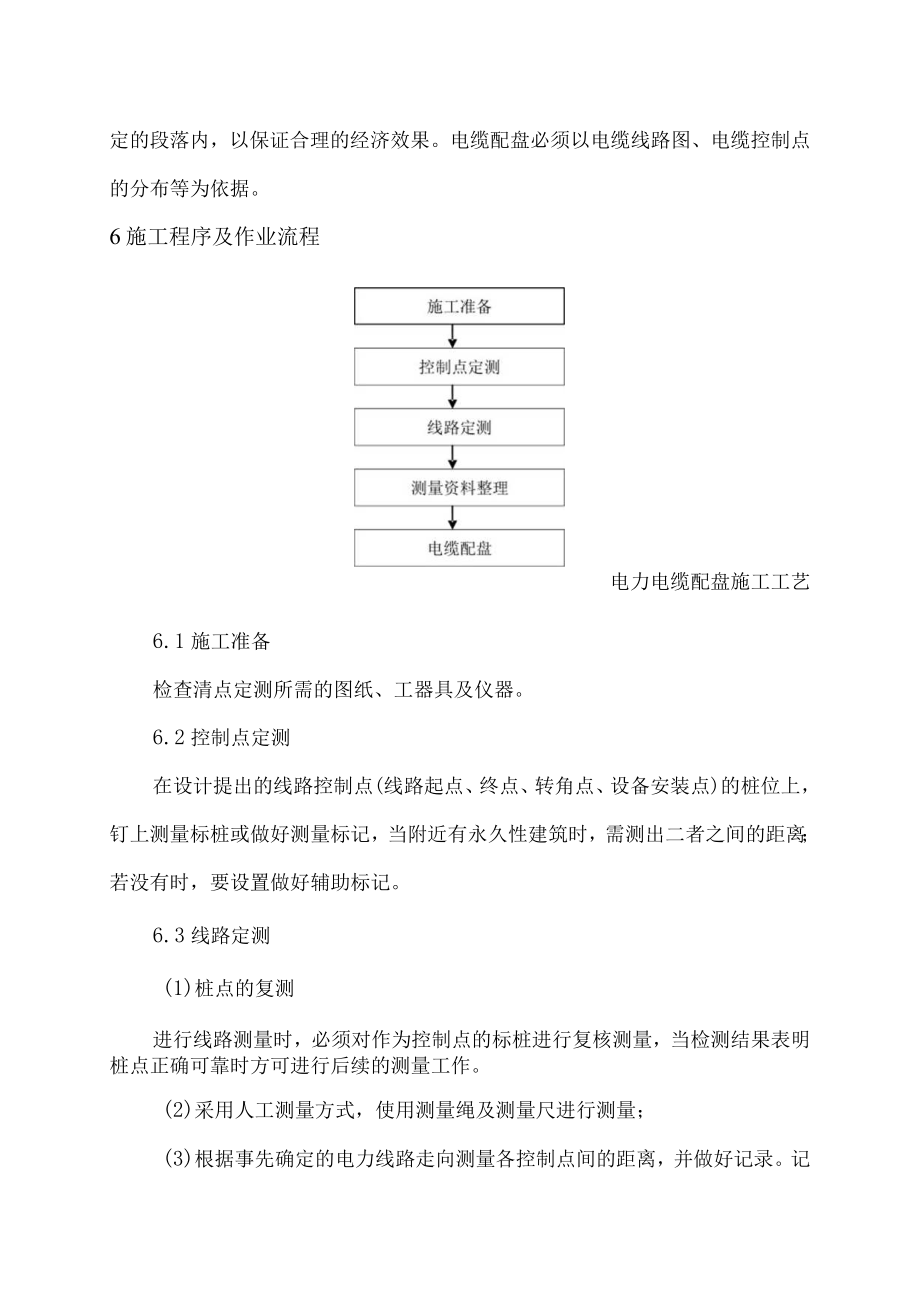

5、之间的距离；若没有时，要设置做好辅助标记。6.3线路定测(1)桩点的复测进行线路测量时，必须对作为控制点的标桩进行复核测量，当检测结果表明桩点正确可靠时方可进行后续的测量工作。(2)采用人工测量方式，使用测量绳及测量尺进行测量；(3)根据事先确定的电力线路走向测量各控制点间的距离，并做好记录。记录应采用双记录复核制。记录员应按照记录表格逐项计算，严禁采用只计算第一测量值而其他测量值照抄第一测量值的记录方法，以防止计算错误；(4)路基、桥梁、遂道的结合处及电缆上下桥等重要部位，均应标记为线路的重要控制点，在以上重要地段的测量长度要考虑适当的余量，一般要在每处根据实际测量确定的长度要加5米；(5)
6、现场测量数据必须由2人分别记录，以便资料整理及数据确认工作。6. 4测量资料整理(1)将线路测量采集的数据，进行整理，建立详细的线路定测台账，作为指导施工、物资申请、工程预算的基础资料。(2)测量原始记录、资料、计算书、图表必须真实完整，并应由专人妥善保管，同时测量记录必须规范。(3)作为线路的重要控制点，在以上重要地段的测量长度要考虑适当的余量，一般要在每处根据实际测量确定的长度要加5米；当发现图纸数据与复核结果不符合时应及时与设计单位联系解决，以防止设计图纸中设计施工数据错误导致计算结果发生错误。严禁使用未经设计部门认可的非正式图纸中的数据作为测量成果计算的依据。(4)测量结果交付使用前应
7、进行必要的交接，将该测量资料使用中应注意的问题给资料使用部门(人)讲解清楚，测量桩点应现场逐个交接，交接清楚后应签署交接记录。6.5电缆配盘(1)由工程技术人员根据测量结果进行电缆物资申请计划并编制电缆配盘计划；(2)电缆配盘计划中应明确：电缆型号、电缆长度、电缆敷设地点及电缆相序等；(3)在下一步的电缆敷设工作中，应严格按电缆配盘计划进行相应的电缆敷设工作，以免造成增加电缆接头制作等的额外工作。7施工要求7.1 线路定测要求路基、桥梁、遂道的结合处及电缆上下桥等重要部位，均应标记为线路的重要控制点，在以上重要地段的测量长度要考虑适当的裕量，一般要在每处根据实际测量确定的长度再增加备用长度,高
8、压电缆不宜小于5米,低压电缆不宜小于3米。7.2 电缆配盘要求电缆配盘计划中应明确：电缆型号、电缆长度、电缆敷设地点及电缆相序等；按一定的要求将每盘电缆进行编组、配盘，把长度不等的电缆安排在预定的段落内，以保证合理的经济效果。8劳动组织施工人员应结合标段确定的施工方案、机械、人员组合、工期要求进行合理配置。其中负责人、技术人员必须由施工企业正式职工担任，并可根据工程情况适当配备若干劳务工人。人员配置表序号项目人数备注1测量负责人1人负责整个测量工作的组织安排2测量防护员2人负责整个测量工作的安全防护工作3数据记录员2人负责分析、记录测量数据4测量员2人测量工作5标记员4人负责埋线路中桩及基坑位
9、置桩并作好标记6环境调查员2人负责线路周边环境调查9施工材料要求电缆配盘施工中主要是现场定测和数据计算，没有涉及到施工原材料。对于定测的材料器具要求:序号名称型号备注1定位桩控制点定位2自喷漆标记10机械设备及工器具配置每个测量组材料、机具、仪器配置表序号名称单位数量备注1对讲机台42计算器个23水准尺把14测量资料套1站前交桩及计算资料5记录本本46测距推车辆17钢卷尺个350m、5m、3m各1个8测量标桩根若干9自喷漆支若干10望远镜个211电力工程车辆111质量控制及检验11.1 电力线路应尽量避免与铁路、道路、其他电线路、河流及各种建筑物交叉跨越。有条件时要使线路平直，不应出现不必要的
10、转弯。11.2 路径选择时，应与站场规划相协调，应尽量与站场美观相适应。11.3 线路测量工作，应由技术训练、有经验的人员担任，指挥信号应统一、准确，测量员必须要能胜任自己的测量工作，具备良好的职业道德和能够吃苦奉献的精神。11.4 用于测量的仪器必须按计量法规的要求进行定期检验，检验合格后方可使用，未经检验合格的仪器不得用于测量生产，用于工程项目的测量设备应建立台帐，仪器的型号、精度指标、使用状态、检校情况应作好记录，确保测量仪器处于受控状态。11.5 在定测路径时，应做好与其他单位或部门之间的沟通工作。11.6 在工程建设中，施工测量的质量是工程质量创优的保障，因此,必须重视工程项目中的施
11、工测量质量管理，在工程项目施工中建立健全的施工测量质量管理制度，按照施工测量的流程进行过程控制，层层把关，通过管理手段消灭测量事故的隐患，进一步提高测量成果的质量。12安全及环保水保要求12.1 安全目标：无重大责任事故，杜绝特大事故，减少一般事故，确保施工安全。首先对全体员工实施安全教育，树立安全意识，提高保护手段。制定安全措施细则和奖惩制度，并在施工中严格认真执行，使每个员工自觉遵守安全的规章制度，使企业员工减少受伤率，杜绝伤残和死亡事故的发生，减少企业和员工的损失。12.2 施工负责人要在施工前对施工现场进行详细调查，调查完后对施工现场的架空高压线路在施工图上做出明显标记，并对全体参与施工人员进行专项交底，确保在施工过程中安全卡控无盲点。12.3 施工中，发现异常情况立即报告安全工程师、主管工程师，并及时采取措施。12.4 严格按工序施工，严禁违章作业和强令冒险作业。12.5 所有进场人员必须佩带安全帽、安全带等安全防护用具。12.6 施工机械安全装置必须齐全有效，使用前及作业过程中应加强检查，按规定要求进行维修保养，保持机械状况良好与运输安全。12.7 施工前做好对施工工具的检查工作，不合格或存在安全隐患的工具坚决不能使用。12.8 施工过程中产生的施工垃圾在施工结束后清理干净，防止对施工现场周边环境造成破坏和影响。
