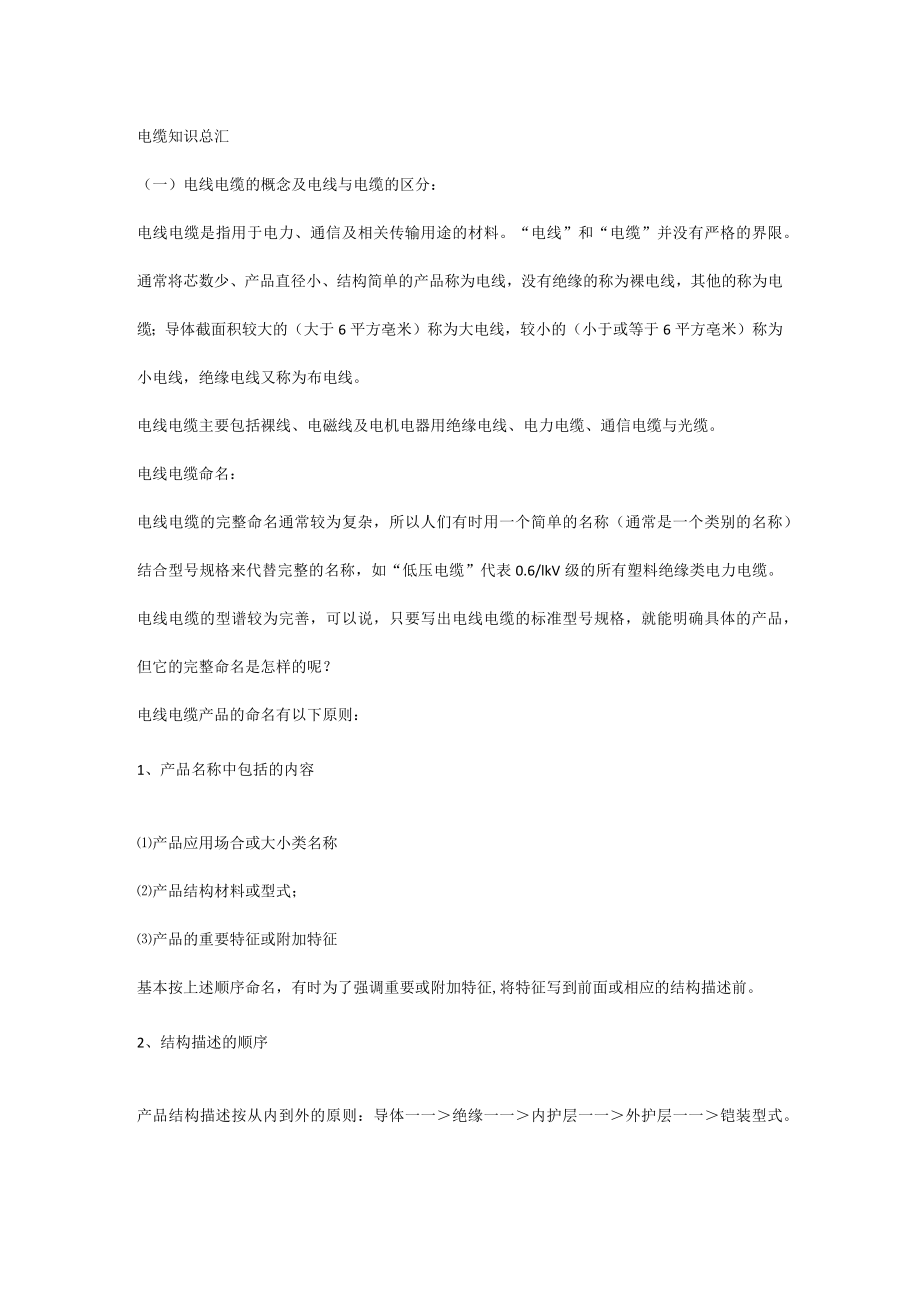

1、电缆知识总汇（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的（大于6平方亳米）称为大电线，较小的（小于或等于6平方亳米）称为小电线，绝缘电线又称为布电线。电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称（通常是一个类别的名称）结合型号规格来代替完整的名称，如“低压电缆”代表0.6/lkV级的所有塑料绝缘类电力电缆。电

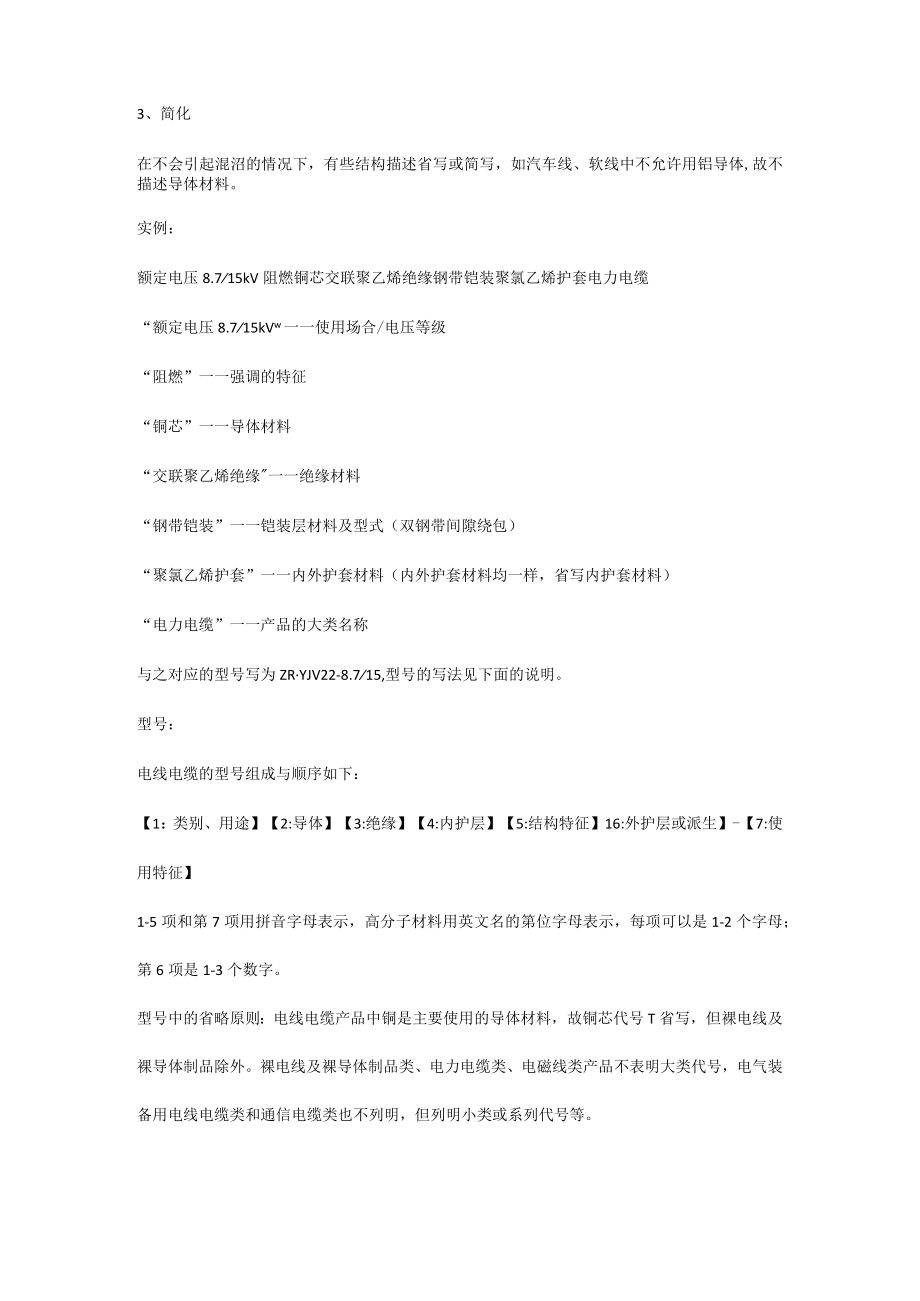

2、线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容产品应用场合或大小类名称产品结构材料或型式；产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征,将特征写到前面或相应的结构描述前。2、结构描述的顺序产品结构描述按从内到外的原则：导体一一绝缘一一内护层一一外护层一一铠装型式。3、简化在不会引起混沼的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体,故不描述导体材料。实例：额定电压8.715kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压
3、8.715kVw一一使用场合/电压等级“阻燃”一一强调的特征“铜芯”一一导体材料“交联聚乙烯绝缘一一绝缘材料“钢带铠装”一一铠装层材料及型式（双钢带间隙绕包）“聚氯乙烯护套”一一内外护套材料（内外护套材料均一样，省写内护套材料）“电力电缆”一一产品的大类名称与之对应的型号写为ZRYJV22-8.715,型号的写法见下面的说明。型号：电线电缆的型号组成与顺序如下：【1：类别、用途】【2:导体】【3:绝缘】【4:内护层】【5:结构特征】16:外护层或派生】-【7:使用特征】1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。型号中的省略原

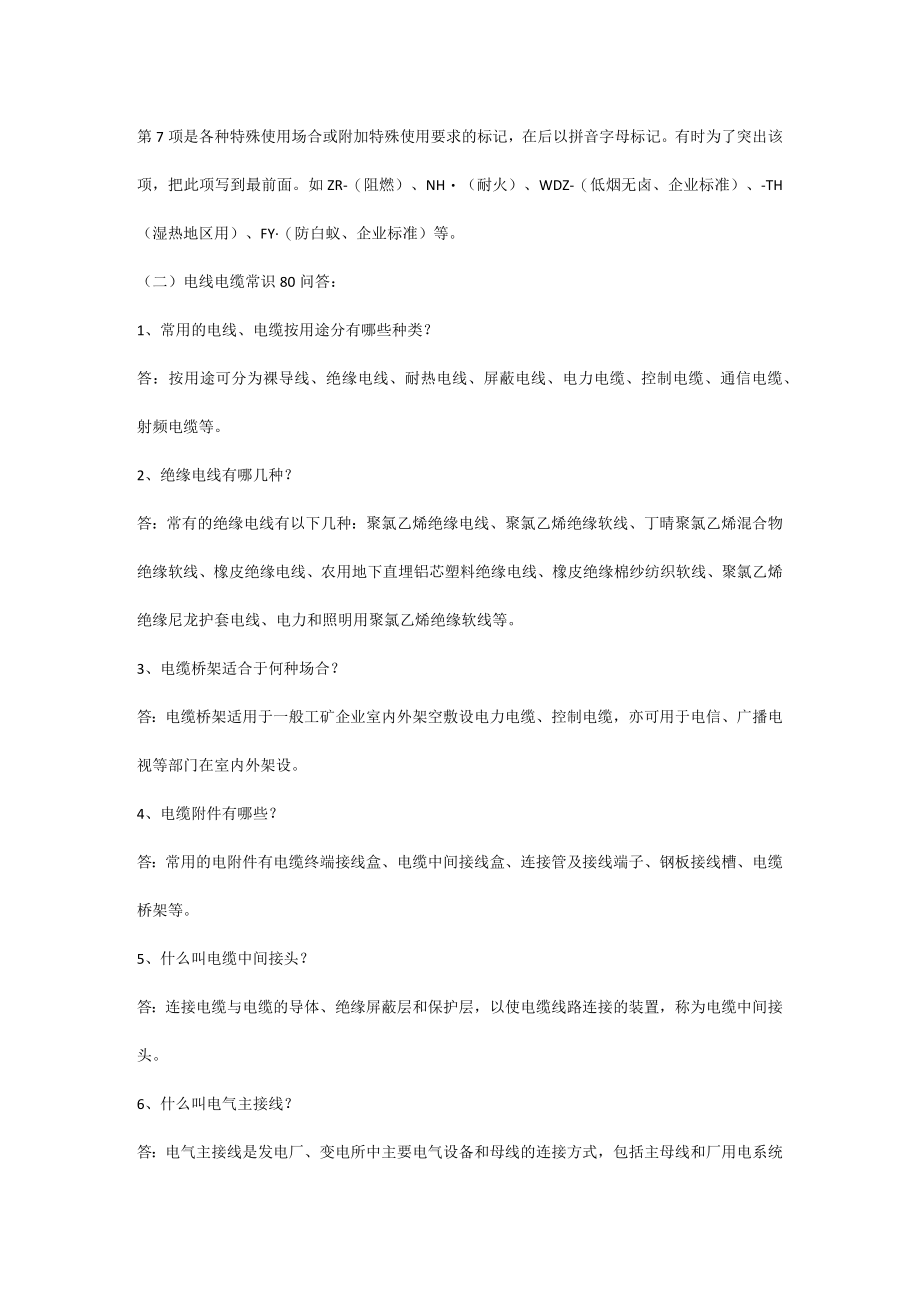

4、则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。第7项是各种特殊使用场合或附加特殊使用要求的标记，在后以拼音字母标记。有时为了突出该项，把此项写到最前面。如ZR-（阻燃）、NH（耐火）、WDZ-（低烟无卤、企业标准）、-TH（湿热地区用）、FY（防白蚁、企业标准）等。（二）电线电缆常识80问答：1、常用的电线、电缆按用途分有哪些种类？答：按用途可分为裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。2
5、、绝缘电线有哪几种？答：常有的绝缘电线有以下几种：聚氯乙烯绝缘电线、聚氯乙烯绝缘软线、丁晴聚氯乙烯混合物绝缘软线、橡皮绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织软线、聚氯乙烯绝缘尼龙护套电线、电力和照明用聚氯乙烯绝缘软线等。3、电缆桥架适合于何种场合？答：电缆桥架适用于一般工矿企业室内外架空敷设电力电缆、控制电缆，亦可用于电信、广播电视等部门在室内外架设。4、电缆附件有哪些？答：常用的电附件有电缆终端接线盒、电缆中间接线盒、连接管及接线端子、钢板接线槽、电缆桥架等。5、什么叫电缆中间接头？答：连接电缆与电缆的导体、绝缘屏蔽层和保护层，以使电缆线路连接的装置，称为电缆中间接头。6、
6、什么叫电气主接线？答：电气主接线是发电厂、变电所中主要电气设备和母线的连接方式，包括主母线和厂用电系统按一定的功能要求的连接方式。7、在选择电力电缆的截面时，应遵照哪些规定？答：电力电缆的选择应遵照以下原则：（1）电缆的额定电压要大于或等于安装点供电系统的额定电压；（2）电缆持续容许电流应等于或大于供电负载的最大持续电流；（3）线芯截面要满足供电系统短路时的稳定性的要求；（4）根据电缆长度验算电压降是否符合要求；（5）线路末端的最小短路电流应能使保护装置可靠的动作。8、交联聚乙烯电缆和油纸电缆比较有哪些优点？答：（1）易安装，因为它允许最小弯曲半径小、且重量轻；（2）不受线路落差限制；（3）热
7、性能好，允许工作温度高、传输容量大；（4）电缆附件简单，均为干式结构；（5）运行维护简单，无漏油问题；（6）价格较低；（7）可靠性高、故障率低；（8）制造工序少、工艺简单，经济效益显著。9、固定交流单芯电缆的夹具有什么要求？为什么？答：夹具应无铁件构成闭合磁路，这是因为当电缆线芯通过电流时，在其周围产生磁力线，磁力线与通过线芯的电流大小成正比，若使用铁件等导磁材料，根据电磁感应可知，将在铁件中产生涡流使电缆发热，甚至烧坏电缆。所以不可使用铁件作单芯交流电缆的固定夹具。10、以下的热缩电缆头的附件的最大特点和优点是什么？答：热缩附件的最大特点是用应力管代替传统的应力锥，它不仅简化了施工工艺，还缩
8、小了接头的终端的尺寸，安装方便，省时省工，性能优越，节约金属。热缩电缆附件集灌注式和干包式为一体，集合了这两种附件的优点。11电缆敷设前应进行哪些检查工作？答：（1）支架应齐全、油漆完整。电缆型号、电压、规格符合设计。电缆绝缘良好，当对油纸电缆的密封有怀疑时，应进行受潮判断；直埋电缆与小底电缆应经直流耐压试难合格；充油电缆的油样应试验合格。充油电缆的油压不宜低于1.47MPa112、交联热收缩电缆附件有哪些优点？答：这是一种新型材料，它与现在其他类型附件比较具有电气性能优越、体积小、质量小、安装简便、材料配套等优点，另外还具有耐气候、抗污秽性、阻燃自熄等能力。12、对油纸绝缘电力电缆密封有怀疑
9、时，如何用较简单的办法检查电缆绝缘纸是否受潮？答：把电缆绝缘纸点燃或放入150左右的电缆油中检查，无“嘶嘶”声或白色泡沫出现,说明未受潮。13、电缆标志牌应注明什么内容？编写有何要求？答：标志牌上应注明电缆线路设计编号、电缆型号、规格及始点，并联使用的电缆应有顺序号。要求字迹清喷、不易脱落。14、直埋电缆的方位标志应设置在哪些位置？答：在电缆两端，电缆直线段50100m处电缆接头几电缆改变方向的弯角处。15、制作电缆接头用的黄腊绸带、黑玻璃漆带、无碱玻璃丝带等，施工前如何进行排潮处理？答：（1）恒温干燥法：将绝缘带卷成直径为2530mm小卷，放入110120C恒温干燥箱内烘45h,冷却干取出，
10、放入干燥的密封筒内。（2）油浸排潮法：将绝缘带小卷放入恒温在120130C的电缆油中，离锅底保持30mm距离，经一定时间后油面不再产生泡沫后取出，装入贮有电缆油的桶中，油位应超过所有装入的物体并将其密封。16、电缆外护层的作用是什么？答：保护内护层不受机械损伤和化学腐蚀，增强机械强度。17、室外电缆沟应符合哪些要求？答：电缆沟上部应比地面稍高，加盖用混凝土制作的盖板，电缆应平敷在支架上，有良好的排水管。18、电缆内护层的作用是什么？答；使绝缘层不会与水、空气或其他物体接触，防止绝缘受潮和绝缘层不受机械伤害。19、使用钢丝钳时应注意些什么？答：使用前，一定要检查绝缘柄的绝缘是否完好无损，使用时不
11、可用钢丝钳剪切超过规格所允许的金属线材，并禁止用钢丝钳代替锤子敲打工具，以免损坏。20、什么叫绝缘强度？答：绝缘物质在电场中，当电场强度增大到某一极限时就会被击穿，这个导致绝缘击穿的电场强度称为绝缘强度。22、对电缆导体连接点的机械强度有何要求？答：连接点的机械强度，一般低于电缆导体本身的抗拉强度，对于固定敷设的电力电缆，其连接点的抗拉强度要求不低于导体本身抗拉强度的60%o23、电力电缆的绝缘层材料应具备哪些主要性能？答；应具备下列主要性能：（1）高的击穿强度；（2）低的介质损耗;（3）相当高的绝缘电阻；（4）优良的耐放电性能；（5）具有一定的柔软性和机械强度；（6）绝缘性能长期稳定。24、
12、机械敷设电缆时，牵引强度有何规定？答：对于铜芯电缆，当牵引头部时，允许牵引强度为70Ncm;对于铝芯电缆，当牵引头部时，允许牵引强度为40Ncm;若利用钢丝网套牵引时，铅护套电缆允许强度为ION/cm；铅护套电缆为40Ncmo25、对电缆保护管有何规定？答：（1）电缆需要穿保护管敷设时，管子内径不应小于电缆外径的1.5倍，混凝土管、陶土管、石棉、水泥管的内径不应小于IOOmm；（2）电缆管的弯曲半径应符合所穿入电缆弯曲半径的规定；（3）每根管子最多不应超过三个弯头，直角弯不应多于2个。26、如何测量电缆护套的外径？答：在护套圆周上均匀分布的五点处，测量护套外径和其平均值，其平均外径既为护套的外
13、径。27、不同截面的铜芯电缆如何连接？答：不同截面的铜芯电缆连接，可采用开口弱背铜接管，以锡焊法连接，也可用纯铜棒按不同的截面要求连接成铜接管，以压接法连接。28、简述IOKV交联电缆热缩式制作户内终端头的过程？答；（1）准备阶段：检查热缩电缆附件是否齐备，型号是否相配，检查并确认电缆有无潮气后，检查电缆。（2）切除多余电缆，根据现场情况决定电缆长度。（3）剥除护层。（4）焊接接地线，将接地线焊接在钢带上,（5）填充三叉口及绕包密封胶。（6）安装三芯分支护套，将护套套入根部，从中部开始收缩，先往根部，再往指部。（7）剥铜带和外半导电层，剥切三芯分支套口20mm以上的铜带，严禁损伤主绝缘，清除干
14、净半导电层。（8）安装应力管，管口端部分支套对接后热缩。（9）安装接线端子。（10）安装绝缘管。（11）安装密封管。（12）核相后安装相色管。29、户内、户外预制式终端安装步骤有哪些？答：（1）将电缆按预定位置就位、固定、清洁表面，参照说明书剥除外护套，如有特殊需要，外护套剥切长度可调整，分别由铜带、外护套铠装引出2组地线,（2）由外护套口向上量取需要尺寸，切除多余电缆，套入热缩三指套至三叉口根部由中间加热收缩，由指套上口向上量取规定尺寸（35kv为350380mm）o去掉多余铜带（保留20mm）,再保留半导体预定位置，压接出线端子密封。30、电线电缆的应用主要分为三大类：1、电力系统电力系统
15、采用的电线电缆产品主要有架空裸电线、汇流排（母线）、电力电缆（塑料线缆、油纸力缆（基本被塑料电力电缆代替）、橡套线缆、架空绝缘电缆）、分支电缆（取代部分母线）、电磁线以及电力设备用电气装备电线电缆等。2、信息传输系统用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。3、机械设备、仪器仪表系统此部分除架空裸电线外几乎其他所有产品均有应用，但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。31、电线电缆产品主要分为五大类：1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。2、电力电缆本类产品主要特征是：在导体外挤（绕）包绝缘层，如架空绝缘电缆，或几芯绞合（对应电力系统的相线、零线和地线），如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出（绕包）、成缆、铠
