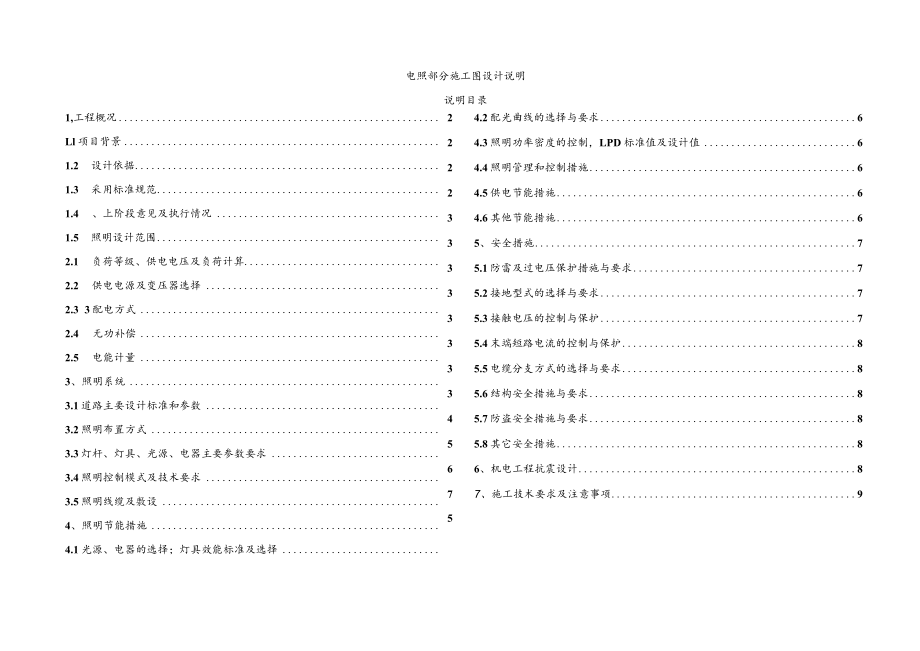

1、电照部分施工图设计说明说明目录1,工程概况Ll项目背景1.2 设计依据1.3 采用标准规范1.4 、上阶段意见及执行情况1.5 照明设计范围2.1 负荷等级、供电电压及负荷计算2.2 供电电源及变压器选择2.3 3配电方式2.4 无功补偿2.5 电能计量3、照明系统3.1道路主要设计标准和参数3.2照明布置方式3.3灯杆、灯具、光源、电器主要参数要求3.4照明控制模式及技术要求3.5照明线缆及敷设4、照明节能措施4.1光源、电器的选择;灯具效能标准及选择24.2配光曲线的选择与要求624.3照明功率密度的控制,LPD标准值及设计值624.4照明管理和控制措施624.5供电节能措施634.6其他

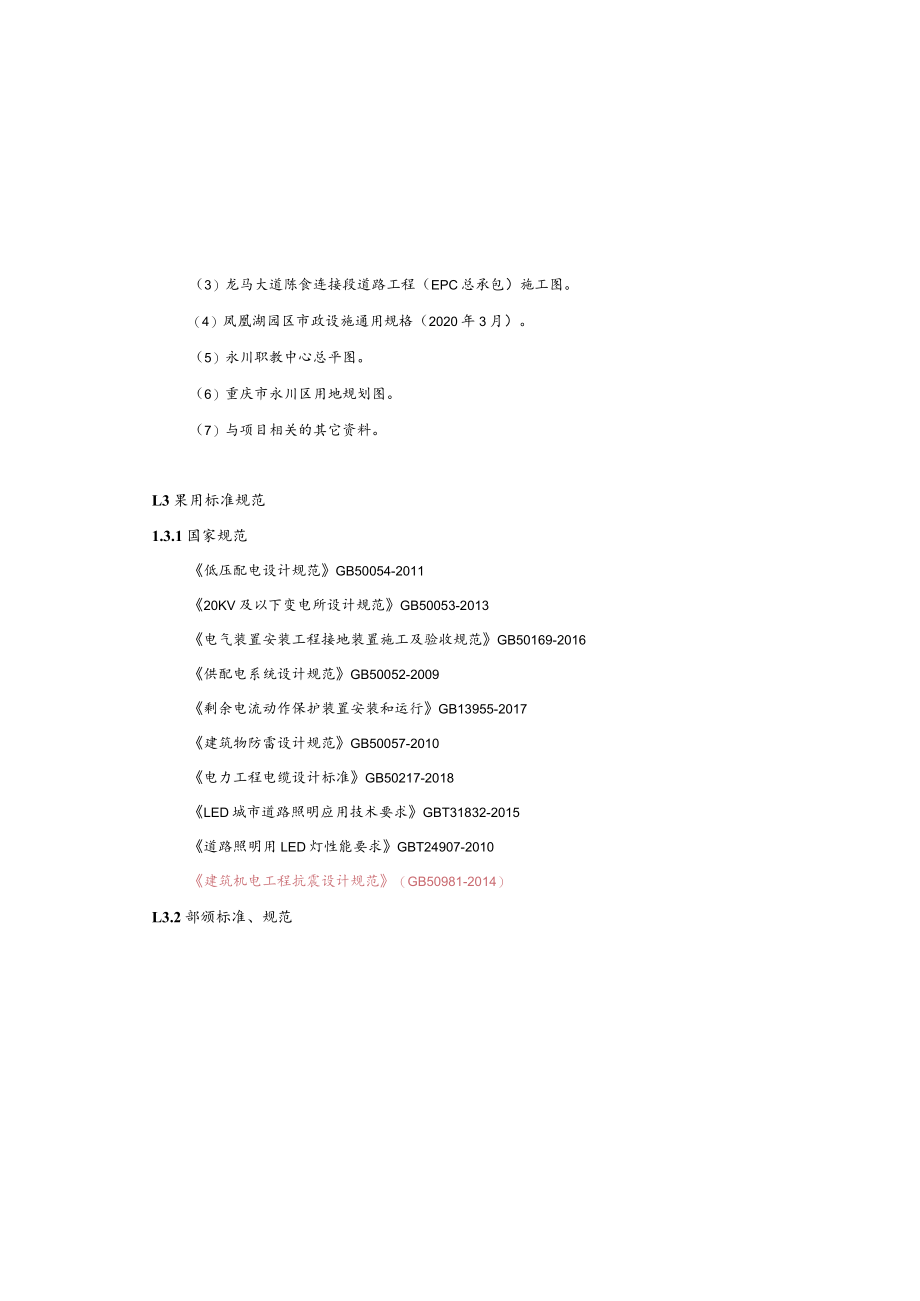

2、节能措施635、安全措施735.1防雷及过电压保护措施与要求735.2接地型式的选择与要求735.3接触电压的控制与保护735.4末端短路电流的控制与保护835.5电缆分支方式的选择与要求83 5.6结构安全措施与要求84 5.7防盗安全措施与要求85 5.8其它安全措施86 6、机电工程抗震设计87 7、施工技术要求及注意事项95(3)龙马大道陈食连接段道路工程(EPC总承包)施工图。(4)凤凰湖园区市政设施通用规格(2020年3月)。(5)永川职教中心总平图。(6)重庆市永川区用地规划图。(7)与项目相关的其它资料。L3果用标准规范1.3.1国家规范低压配电设计规范GB50054-2011

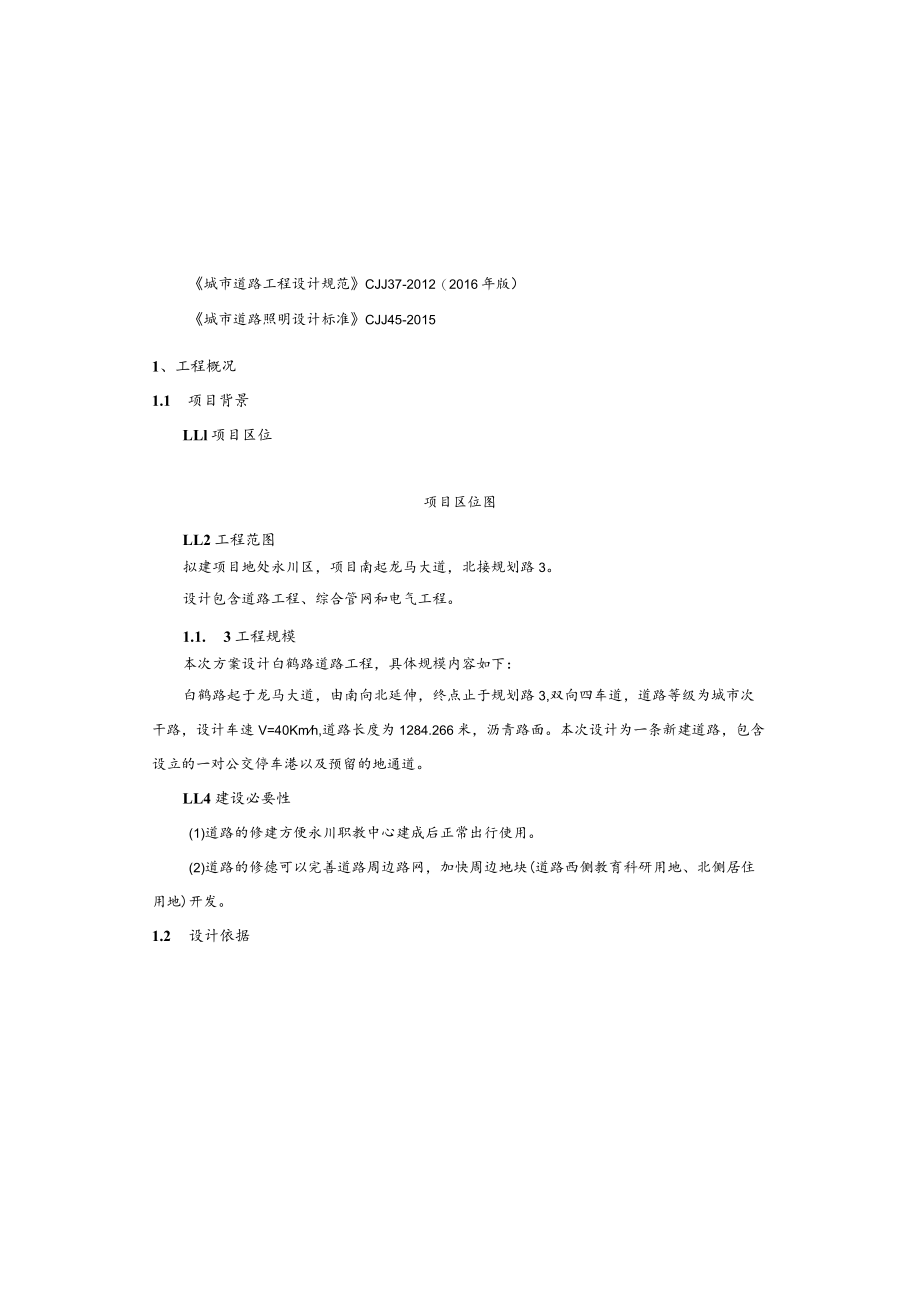

3、20KV及以下变电所设计规范GB50053-2013电气装置安装工程接地装置施工及验收规范GB50169-2016供配电系统设计规范GB50052-2009剩余电流动作保护装置安装和运行GB13955-2017建筑物防雷设计规范GB50057-2010电力工程电缆设计标准GB50217-2018LED城市道路照明应用技术要求GBT31832-2015道路照明用LED灯性能要求GBT24907-2010建筑机电工程抗震设计规范(GB50981-2014)L3.2部颁标准、规范城市道路工程设计规范CJJ37-2012(2016年版)城市道路照明设计标准CJJ45-20151、工程概况1.1 项目背

4、景LLl项目区位项目区位图LL2工程范图拟建项目地处永川区,项目南起龙马大道,北接规划路3。设计包含道路工程、综合管网和电气工程。1.1. 3工程规模本次方案设计白鹤路道路工程,具体规模内容如下:白鹤路起于龙马大道,由南向北延伸,终点止于规划路3,双向四车道,道路等级为城市次干路,设计车速V=40Kmh,道路长度为1284.266米,沥青路面。本次设计为一条新建道路,包含设立的一对公交停车港以及预留的地通道。LL4建设必要性(1)道路的修建方便永川职教中心建成后正常出行使用。(2)道路的修德可以完善道路周边路网,加快周边地块(道路西侧教育科研用地、北侧居住用地)开发。1.2 设计依据(1)业主

5、与我公司签订的项目设计合同。(2)业主提供道路沿线1:500地形图。IOkV电网或由环网供电,箱变低压出线采用220/380V电压,三相供电。考虑供电线缆电压损失及供电系统经济性,本工程在K0+660处设置一台160KVA箱式变电站,箱变布置位置详平面图,具体参数详其配电系统图。箱变负载率为75%,箱变防护等级要求不低于IP54,并应通风良好。其中箱变IOKV进线电源由建设单位委托电力部门专项设计。2. 3配电方式路灯箱变的供电半径按500米左右控制,要求正常运行情况下,照明灯具端电压应为额定电压的90%105%.3. 4无功补偿LED光源自身功率因数较高,无需单灯补偿,其中道路照明LED光源

6、功率因数不低于0.95;在箱变内在设置集中补偿,补偿后功率因数达到0.92以上。4. 5电能计量供电系统按照不同用电性质(照明、交通信号等)实现用电计量采用低压集中计量和分度计量相结合的方式。3、照明系统3.1道路主要设计标准和参数根据城市道路照明设计标准(CJJ45-2015),道路部分照明参数计算如下:道路照明标准表级别车行遒宽度(m)平均亮度Lav(cdm2)眩光限制阈值增量TI(%)最大初始值环境比SR最小值均匀度Lmin/Lav平均照度Eav均匀度Emin/Eav功率密度LPD(Wm2)城市道路照明工程施工及验收规程CJJ89-2012高杆照明设施技术条件CJ/T457-2014道路

7、照明灯杆技术条件CJ/T527-20181.3.3施工及验收规范城市道路照明工程施工及验收规程CJJ89-2012电气装置安装工程电缆线路施工及验收规范GB50168-2018电气装置安装工程接地装置施工及验收规范GB50169-2016电气装置安装工程低压电器施工及验收规范GB50254-2014UkV以下配线工程施工与验收规范GB50575-2010建筑物防雷工程施工与质量验收规范GB50601-2010施工现场临时用电安全技术规范JGJ46-20051.4、上阶段意见及执行情况上阶段批复正在办理中,待办理完成后进行补充。1.5照明设计范围供配电系统、照明系统及防雷接地系统。2、供配电系统

8、2.1 负荷等级、供电电压及负荷计算本工程路灯照明为城市三级用电负荷。各照明回路采用AC380/220Y供电,LED单灯在开关电源后采用DC24Y供电。2.2 供电电源及变压器选择本工程照明设备采用10/0.4kV户外箱式变电站供电。箱变进线电源引自城市路灯布置形式道路名称灯杆布置方式灯杆样式道路等级整灯功率(W)灯杆高度(m)灯杆间距(m)白鹤路对称单臂次干路120930光源采用新型节能型LED路灯。该种灯型相较于传统灯型拥有:体积小、安装简便、寿命长、高光效、显色性好、环保的优点。所有灯具均采用截光型灯具,灯具效率不低于90%,防护等级不低于IP65,电气安全等级2CLASSI级。灯具纵向

9、配光及横向配光类型均采用中配光。2)灯杆布置在生物滞留带内或人行道上(无生物滞留带段),灯杆基础距路沿石0.6米,具体详路灯标准横断面图。灯具位置采用道路里程班号定位,部分交叉口路灯采用坐标定位,具体布置详照明平面图。3.3灯杆、灯具、光源、电器主要参数要求(1)灯具:1)灯具配套相应高导热系数的散热主题等附件,灯具采用分体式。外观颜色应采用当地市政委指定的颜色或建设方指定的其他颜色。2)灯具防护等级不应低于IP65,光源腔的防护等级不应低于IP54,道路照明灯具维护系数0.7,灯具电气腔的防护等级不应低于IP43。3)灯具的电源模组应符合现行国家标准灯的控制装置第14部分:LED模块用直流或

10、交流电子控制装置的特殊要求GB19510.14的要求,且可现场替换,替换后防护等级不应降低。4)灯具的无线电骚扰特性应符合现行国家标准电气照明和类似设备的无线II141.5100.50.4200.40.8道路照明设计参数表级别车行道宽度5)平均亮度Lav(cdm2)眩光限制阐值增量TI(%)最大初始值环境比SR最小值均匀度Lmin/Lav平均照度Eav均匀度EmiEav功率密度LPD(W/m2)141.5100.50.4200.40.63人行照明标准表道路等级级别路面平均照度维持值(Ix)路面最小照度维持值(Ix)最小垂直照度维持值(Ix)最小半柱面照度维持值(Ix)次干路210232人行照明

11、设计参数表道路等级级别路面平均照度维持值(Ix)路面最小照度维持值(Ix)最小垂直照度维持值(Ix)最小半柱面照度维持值UX)次干路210232交会区照明标准值交会区类型路面平均照度维持值(LX)照度均匀度眩光限制主干路与主干路交会500.4在驾驶员观看灯具的方位角上,灯具在90和80高度角方向上的光强分别不得超过10cd10001m和30cd10001m主干路与次干路交会50主干路与支路交会50次干路与次干路交会30次干路与支路交会30支路与支路交会203.2照明布置方式(3)供电系统按照不同用电性质(照明、交通信号等)实现用电计量采用低压集中计量和分度计量相结合的方式。(4)道路照明开灯和

12、关灯时的天然光照度水平,快速路和主干路宜为301x,次干路和支路宜为201x03. 5照明线缆及敷设(1)照明供电干线采用铝合金电缆,采用380/22OV三相四线制低压供电。由供电干线引上至灯杆顶部灯具的分支线采用BW-O.5kV-32.5的绝缘护套导线。为平衡三相负荷,灯具接线采用Ll、L2、L3、LUL2、L3三相跳跃式接线。2 2)1.本工程范围内的路灯线全部埋地敷设,每回路各穿一根管。具体作法详国标图集12DlOl-5中P38P59。走廊设置在距路沿石Im处(见道路照明标准横断面图)。主线段路灯管线管孔数量为4孔,路灯使用2孔,预留2孔;采用PVC110/5双壁波纹管管埋地敷设。过街处

13、采用热镀锌钢管SClOO电缆套管保护,挡墙和桥梁段管材采用PE75穿线管,敷设在结构层内,具体做法见大样图。电缆保护管中预留8#铁丝,便于穿线。照明管线在人行道下覆土不小于0.5m,在车行道下覆土不小于Imo(3)每一灯杆及管线过街处设400X400、600X600双层防盗检查井,雨水采用自然渗漏方式。六孔以上采用800X800检查井,井内雨水采用UPVC50的排水管道按0.5%坡度就近接入雨水系统。(4)灯具的分支线与照明干线的接线方式采用电缆绝缘穿刺线夹的分线方式。电缆芯线的连接采用压接,所有的连接接头必须在检查井内,保护管内不得有电缆接头。在每个接线井内的电缆应留有0.5m的余量。电骚扰

14、特性的限制和测量方法GB17743的要求,谐波电流限值应符合现行国家标准电磁兼容限值谐波电流发射限值(设备每相输入电流16A)GB17625.1的要求,电磁兼容抗扰度应符合现行国家标准一般照明用电设备电磁兼容抗扰度要求GB/T18595的要求。5)灯具电源应通过国家强制性产品认证。(2)灯杆:灯杆材质为国标优质Q235或钢宝钢的特制SS400低硅低碳钢(其中Si0.04%,屈服强度245MPa)。提供钢材供货合同及质量证明书。灯杆采用内外壁热浸锌圆锥型钢管喷塑灯杆,热镀锌层厚度270um,锥度12/1000,外喷GB/T18922的相应色号哑光漆(灯杆颜色、造型等应由业主指定),壁厚不小于4mm,其制作应符合相应行业标准。灯杆下部设接线孔,配置专用防盗螺丝。3 .4照明控制模式及技术要求(1)从节能考虑,道路灯具按全、半夜分组,灯具由道路箱变照明智能控制器控制。可实现手动及自动控制,自动控制采用经纬仪时钟控制方式,半夜关闭部分灯具,实现节能运行。照明回路在箱变处留有接口,后期可接入城市路灯“三遥
