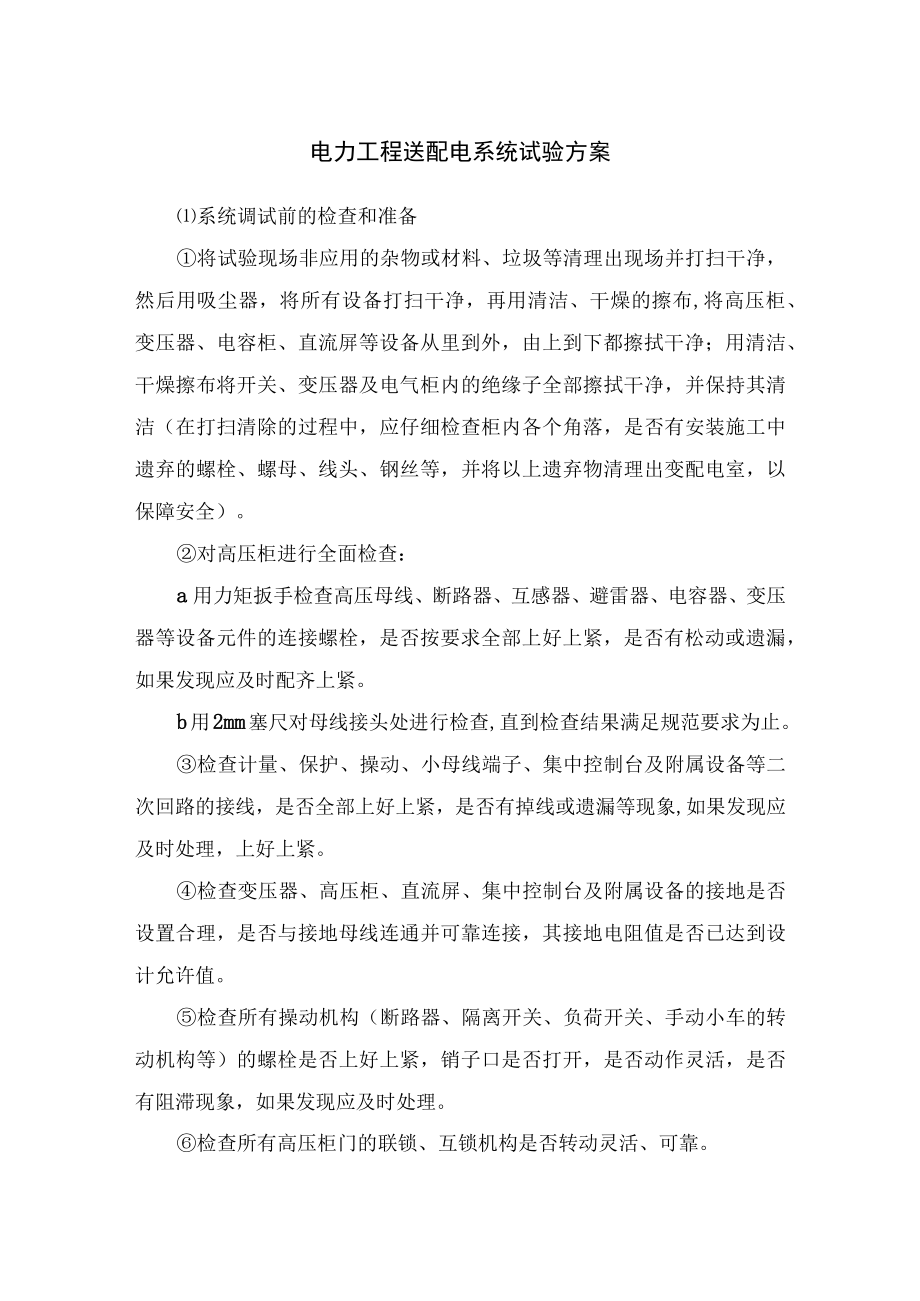

1、电力工程送配电系统试验方案系统调试前的检查和准备将试验现场非应用的杂物或材料、垃圾等清理出现场并打扫干净，然后用吸尘器，将所有设备打扫干净，再用清洁、干燥的擦布,将高压柜、变压器、电容柜、直流屏等设备从里到外，由上到下都擦拭干净；用清洁、干燥擦布将开关、变压器及电气柜内的绝缘子全部擦拭干净，并保持其清洁（在打扫清除的过程中，应仔细检查柜内各个角落，是否有安装施工中遗弃的螺栓、螺母、线头、钢丝等，并将以上遗弃物清理出变配电室，以保障安全）。对高压柜进行全面检查：a用力矩扳手检查高压母线、断路器、互感器、避雷器、电容器、变压器等设备元件的连接螺栓，是否按要求全部上好上紧，是否有松动或遗漏，如果发现
2、应及时配齐上紧。b用2mm塞尺对母线接头处进行检查,直到检查结果满足规范要求为止。检查计量、保护、操动、小母线端子、集中控制台及附属设备等二次回路的接线，是否全部上好上紧，是否有掉线或遗漏等现象,如果发现应及时处理，上好上紧。检查变压器、高压柜、直流屏、集中控制台及附属设备的接地是否设置合理，是否与接地母线连通并可靠连接，其接地电阻值是否已达到设计允许值。检查所有操动机构（断路器、隔离开关、负荷开关、手动小车的转动机构等）的螺栓是否上好上紧，销子口是否打开，是否动作灵活，是否有阻滞现象，如果发现应及时处理。检查所有高压柜门的联锁、互锁机构是否转动灵活、可靠。必须将所有配电柜中的临时电源（特别是

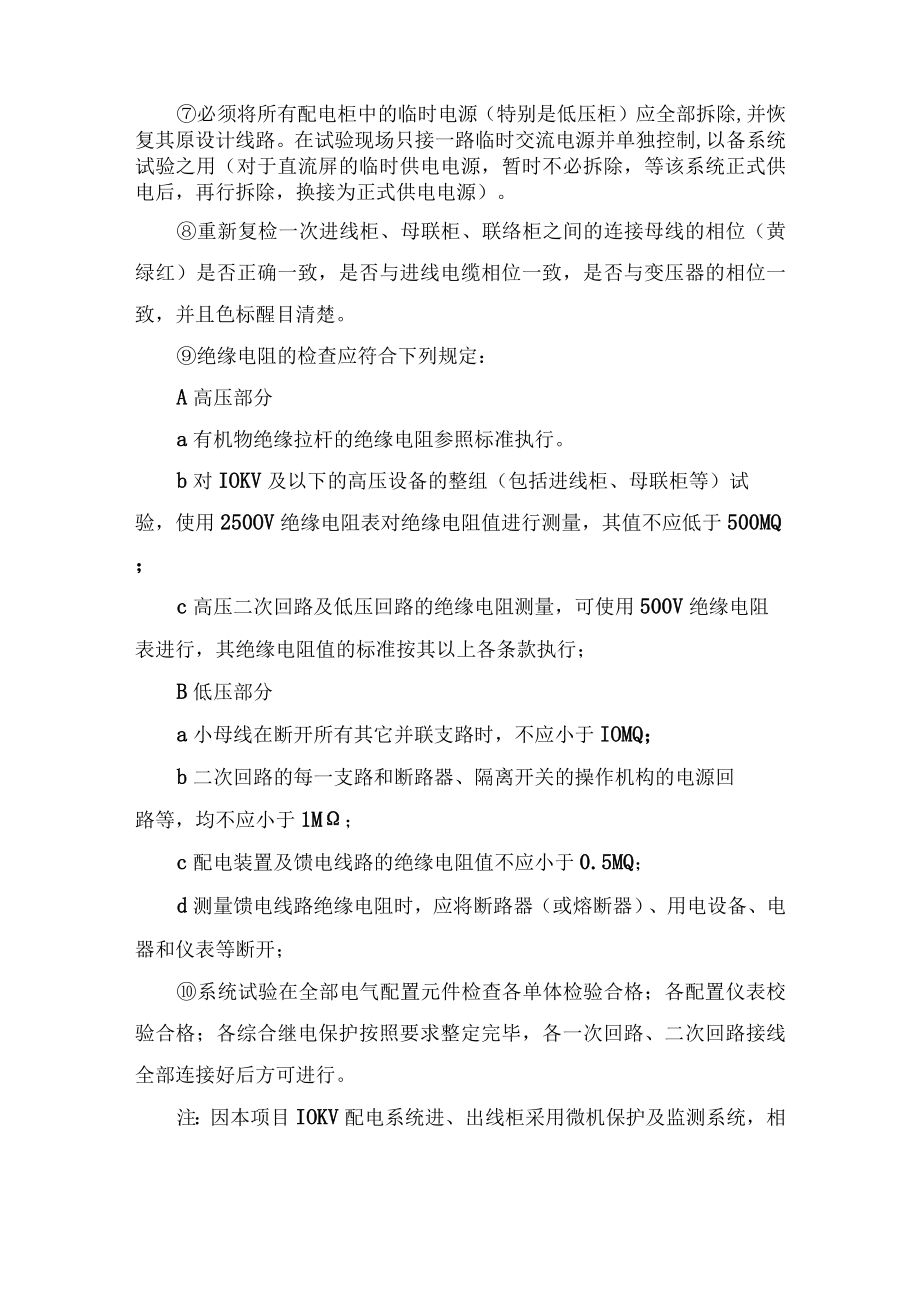

3、低压柜）应全部拆除,并恢复其原设计线路。在试验现场只接一路临时交流电源并单独控制,以备系统试验之用（对于直流屏的临时供电电源，暂时不必拆除，等该系统正式供电后，再行拆除，换接为正式供电电源）。重新复检一次进线柜、母联柜、联络柜之间的连接母线的相位（黄绿红）是否正确一致，是否与进线电缆相位一致，是否与变压器的相位一致，并且色标醒目清楚。绝缘电阻的检查应符合下列规定：A高压部分a有机物绝缘拉杆的绝缘电阻参照标准执行。b对IOKV及以下的高压设备的整组（包括进线柜、母联柜等）试验，使用250OV绝缘电阻表对绝缘电阻值进行测量，其值不应低于500MQ；c高压二次回路及低压回路的绝缘电阻测量，可使用50
4、0V绝缘电阻表进行，其绝缘电阻值的标准按其以上各条款执行；B低压部分a小母线在断开所有其它并联支路时，不应小于IOMQ；b二次回路的每一支路和断路器、隔离开关的操作机构的电源回路等，均不应小于1M；c配电装置及馈电线路的绝缘电阻值不应小于0.5MQ；d测量馈电线路绝缘电阻时，应将断路器（或熔断器）、用电设备、电器和仪表等断开；系统试验在全部电气配置元件检查各单体检验合格；各配置仪表校验合格；各综合继电保护按照要求整定完毕，各一次回路、二次回路接线全部连接好后方可进行。注：因本项目IOKV配电系统进、出线柜采用微机保护及监测系统，相关整定调试工作由供货商配合完成，整定值的设计应由设计院尽快提供，
5、综保的技术资料应由综保厂家尽快提供。变配电系统的工频交流耐压试验变配电系统的整组工频交流耐压试验，是对电气设备设计的绝缘水平和制造工艺所影响到的绝缘能力以及由于安装过程的机械损伤等因素的综合鉴定，也是在该系统运行前的最后一次交流耐压试验,所以必须作到慎之又慎。必须作好以下几个方面的工作，使其达到预期效果。整组耐压试验前应将外接进线电缆、出线电缆全部拆除，并同试验端保持一定的安全距离，将全部电缆头短接并可靠接地；将高压柜后盖全部打开，并重新检查一次柜内有无异物或不安全现象。将高压柜内避雷器全部拆除或将电压互感器柜小车退出，并独进行交流耐压试验。将电流互感器二次端子全部短接并可靠接地。手动合上隔离
6、开关、断路器、母线开关，并仔细检查有无遗漏的电气元件。根据设计图纸，熟悉该系统设备，明了其耐压试验范围（进线柜、出线柜、联络柜及电压互感器、母线等）。依照GB50150-2003的相关要求，进行耐压试验前的绝缘电阻测量，各相相间和各相对地的绝缘电阻均应符合相应的有关规定。绝缘电阻值合格后，将其是一相与高压试验引线连接进行交流耐压试验，其余两相短接并可靠接地。依照此法，同样对其他两相进行交流耐压试验。试验交流耐压值的确定。在整组耐压试验时，由于配置的电气元件较多，且交流工频耐压试验电压标准不相同，一般在整组耐压试验时，都取标准规定的所配置元件的最低试验电压标准值作为该系统整组耐压的试验电压值。整
7、组交流耐压试验应严格按照操作规格进行，一人操作，一人监护，并由具备调试经验的试验人员在安全距离之外，对高压柜内的情况，对整组耐压试验的全过程进行监视，观察有无放电现象，有无异常声响及其他异常现象，如有应即时通知，将电压降下来，关掉试验电源，并在耐压试验设备的高压端挂上放电棒，以确保安全然后再进行检查、处理。处理结束后，再重新升压试验。对于系统较大而耐压设备容量较小时，可整组分段进行耐压试验。三相的整组耐压试验全部合格结束后，再用2500V绝缘电阻表作耐压后绝缘测试，测量一次三相分别对地及相间的绝缘电阻，将测得值同耐压试验前相比，应无明显差别。整组耐压试验结束后，应及时将所拆除的电缆按照原来相位
8、全部恢复连接上紧；并及时将电流互感器的二次短接线拆除，将二次端子接线再检查一次，全部上紧。最后对高压柜内重新仔细检查一次,如一切正常、完好。再将其拆下的高压柜盖板全部上好。对二次回路的交流耐压试验，应符合下述规定：试验电压为IOOOVo当回路的绝缘电阻值在IOMQ以上时，可采用250C)V兆欧表代替，试验持续时间为Imin。系统的联动试验对变配电系统的联动试验就是对安装接线正确与否和对操动系统控制元件、监视元件的质量的综合检验，目的就是检查整个系统能否满足设计意图。检查该系统中所有盘面、柜面、板面的指示、监视元件及操作、控制元件是否配备齐全，是否有损坏现象，如有应及时用同型号的电气元件补齐或更
9、换。将该系统中所有盘面、柜面、板面的分合闸开关、储能开关、电源切换开关、直流操作开关，控制开关、电源开头等均放置于“0”位或处于分闸位置。检查直流屏的直流电压是否在工作允许的范围内，检查所有柜内的熔断器及熔丝是否完好，如有损坏就按要求容量及时更换。合上直流屏控制开关、操作开关、合闸电源开关,检查高压柜、集中控制台各分闸指示灯（绿灯）是否工作正常；检查信号屏的光字牌是否工作正常。合上各高压柜储能开关，检查储能机构的工作是否正常，并储能待用。在以上直流供电、储能等一切工作、监视指示正常后，再对高压系统各断路器进行分闸试验，先就近在高压柜面进行，分闸绿灯亮,合闸红灯亮,并且储能机构自动储能,还必须检
10、查集中控制台面,分、合闸指示灯是否工作正常。在柜面模拟试验工作正常后，再在集中控制台上进行模拟分、合闸试验，并检查分、合闸指示灯是否工作正常，储能机构是否工作正常。对于系统为两路供电、分段运行、互为备用的变配电系统，应按其设计要求进行互锁互投的模拟试验，其顺序如下：a对于系统运行中的互锁、互投是依靠断路器的附属触点来实现完成的，在双回路供电回路中，先将一段、二段进线柜断路器分别合闸，此时联络柜断路器不能合闸，因为被一段、二段进线柜断路器锁定。b断开一、二段进线柜断路器，合上一段进线柜断路器，再合上联络柜断路器，二段进线柜断路器不能合闸，一段和进线和母联柜已经二段进线柜断路器锁住，不能再合闸。C
11、同样,断开一段进线柜和母联断路器,合上二段进线柜断路器，再合上联络柜断路器，一段进线柜断路器不能合闸，二段和进线和母联柜已经一段进线柜断路器锁住，不能再合闸。Ci隔离柜和母联柜的连锁试验，在隔离柜没有推入的情况下，母联柜不能合闸，只有隔离柜推入时，母联柜才能合闸。在施工中若设计对变配电系统联动有特殊要求的，可按照设计要求及意图进行。保护装置的系统试验保护类型有：电流、电压及单相接地保护等。本项目设置的是微机保护及监测系统，采用的是综合保护继电器。保护的设备有IOKV进线I、II段进线、IOKV母线、IOKV变压器、IOKV变频装置、IOKV电容器及IOKV电压互感器。保护装置系统由于是由厂家成
12、套供应，由我方负责调试，供货方协助。电流继电保护试验时应注意以下几点：a根据电流继电保护装置的电流回路接线方法不同，可采用不同的试验接线，以达到整组试验的目的。其一种是在电流互感器一次侧加大电流的试验接线；另一种是在电流互感器二次侧加小电流的试验接线；b在一次侧加大电流试验时，要求试验导线的截面积要足够大而且短，以保证试验之用。将一次侧试验接线的螺栓必须上好拧紧；c在进行电流继电器过电流和速断试验时，应逐相进行；d如不动作，一般是线路接错，某处断线或接触不良或接有速饱和交流器的二次抽头不对，最常见的是断路器分闸机构有疵病，分闸线圈断线，冲击力不够等，应按照断路器机构调整方法重新加以调整,方可重
13、新进行试验。电压继电保护试验时应注意以下几点：a在整组试验时，电压互感器二次接线应从接线端子上拆下与电压互感器脱离，以确保试验时电压互感器不致感应出高压对人身造成伤害，再用三相调压器从电压回路中A、B、C、三相送入IOOV电压；b采用前节过电流整组试验接线方法送入整定电流值，然后再将三相电压调高或降低到整定值，检查继电器、断路器是否可靠动作;C当一切正常后，将电压恢复到IOOV,作第二次跳闸试验。进行两次后认为一切正常，则方可结束电压保护装置系统试验；d在进行电压保护系统试验时，可同时检查电压表、电流表、电能表的接线情况及运行情况。e被保护的变压器空载投入试验。新安装的变压器，必须在额定电压下
14、进行3次以上的空载冲击试验。在试验过程中，保护装置一次也不应动作。接地保护装置的系统试验本项目设有零序电流互感器的接地保护。保护对象的IOKV进线、IoKV变压器、IoKV电动机及IOKV电容器。零序互感器的安装检查：零序电流互感器应安装在电缆的终端头以下，电缆头到零序电流互感器之间的电缆铠装及接地线应可靠地与地绝缘，电缆头的接地线不应穿过互感器接地，互感器二次绕组及互感器本身也应可靠接地。零序电流互感器的安装及外观检查良好后，还应检查保护装置的接地是否良好。零序电流互感器的一次动作电流的整组试验：a利用一根穿过零序电流互感器的绝缘导线作为一次绕组，调节调压器使电流上升至继电器动作电流发出预警信号或使断路器跳闸，此时电流表所指示数值即为保护装置的一次动作电流；b若同一线路安装n个零序电流互感器，且它们的二次绕组并联时，一次试验用的导线应串联穿过各互感器，则所加的一次动用电流应为整定值的1/n；
