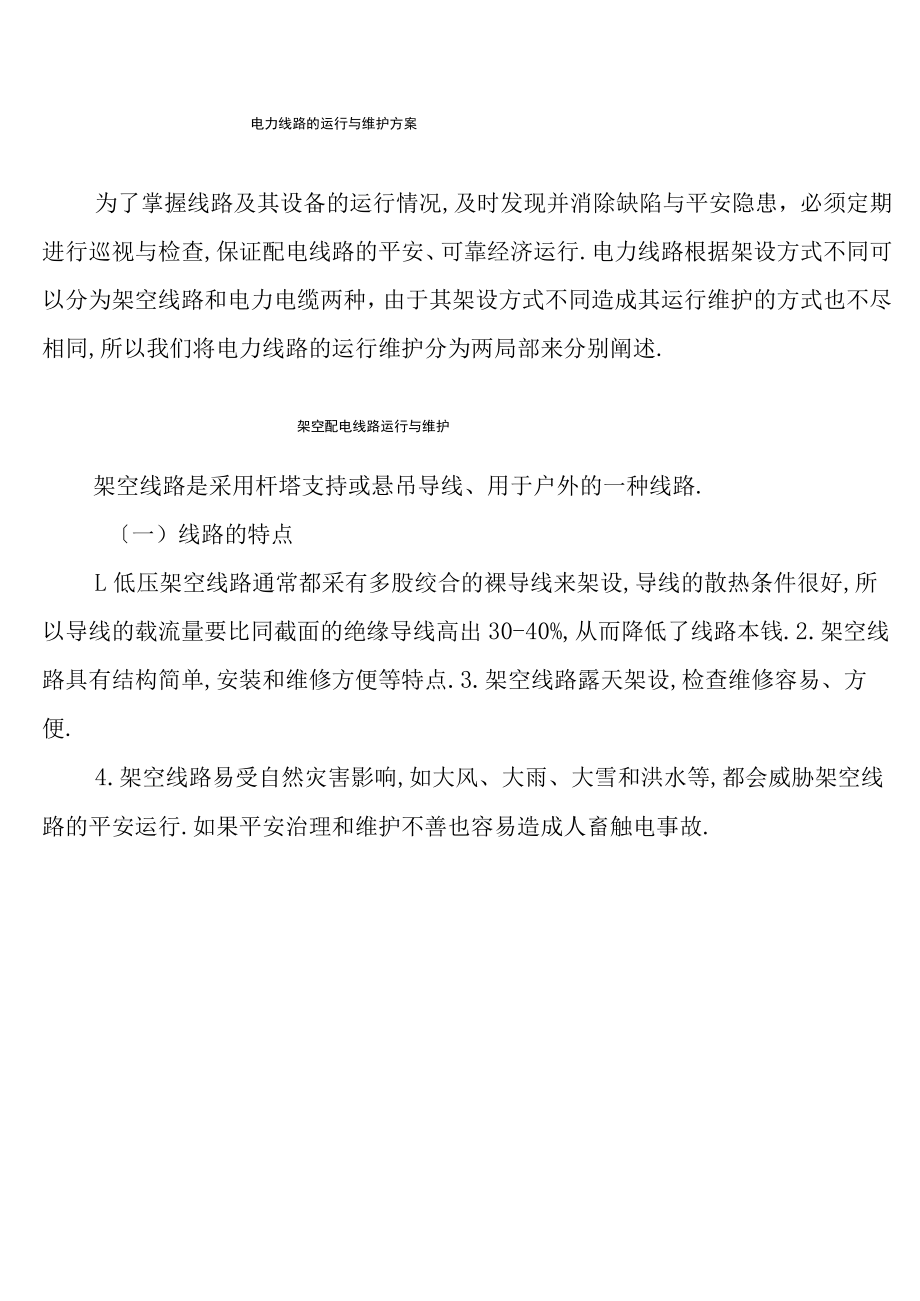

电力线路运行维护方案.docx_第1页
第1页 / 共24页

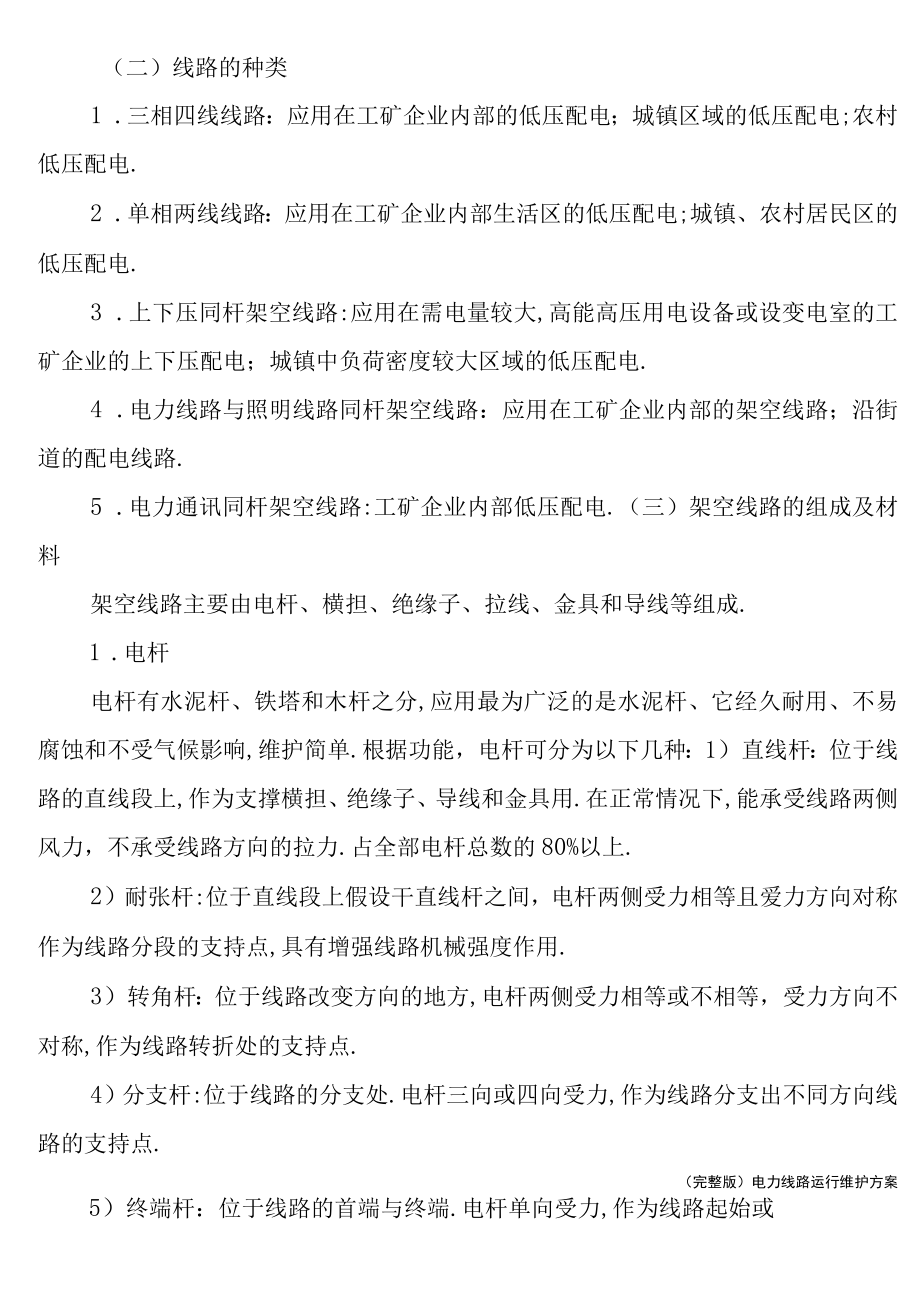

电力线路运行维护方案.docx_第2页
第2页 / 共24页

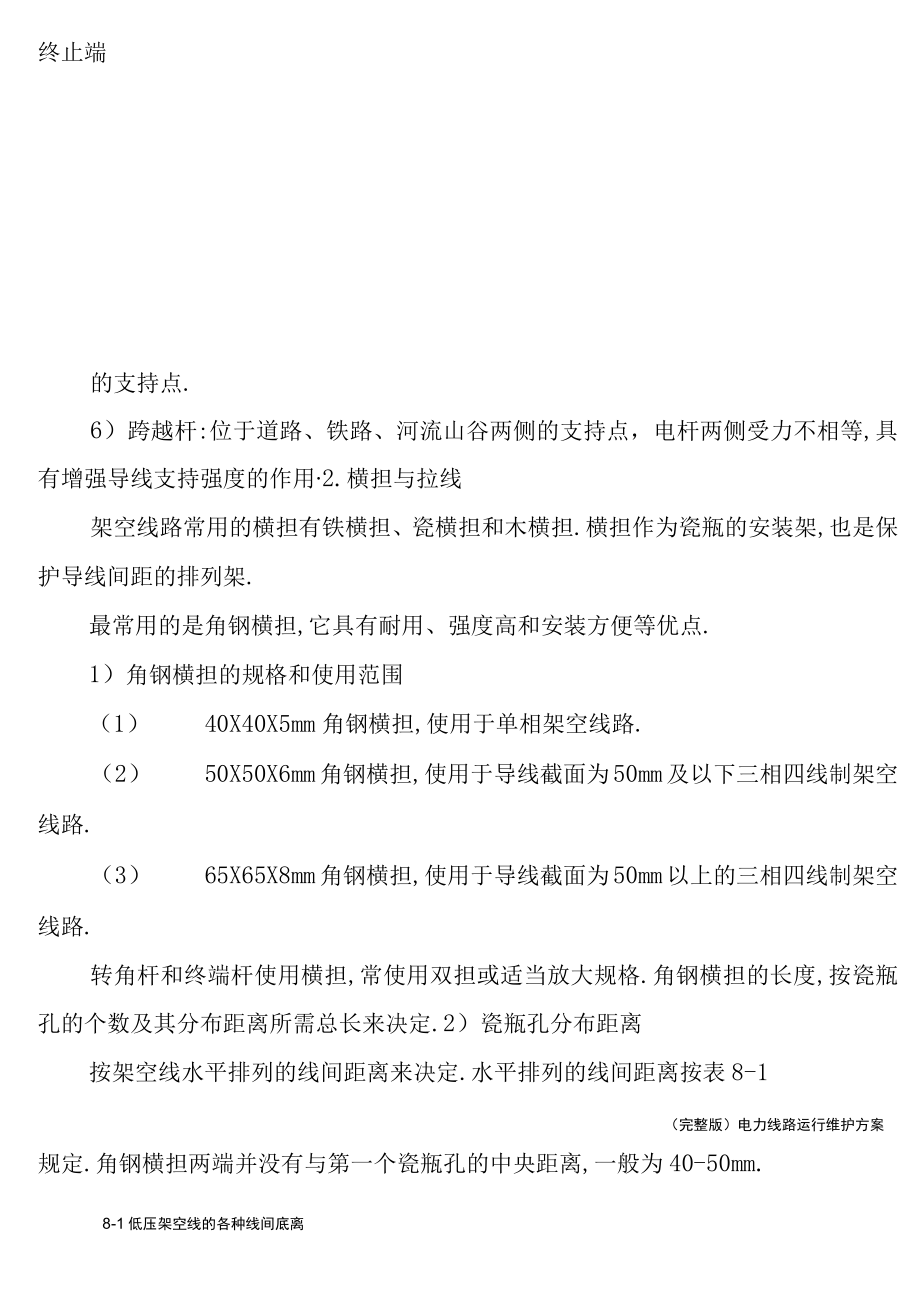

电力线路运行维护方案.docx_第3页
第3页 / 共24页
电力线路运行维护方案.docx_第4页
第4页 / 共24页
电力线路运行维护方案.docx_第5页
第5页 / 共24页
电力线路运行维护方案.docx_第6页
第6页 / 共24页
电力线路运行维护方案.docx_第7页
第7页 / 共24页
电力线路运行维护方案.docx_第8页
第8页 / 共24页
电力线路运行维护方案.docx_第9页
第9页 / 共24页
电力线路运行维护方案.docx_第10页
第10页 / 共24页
亲,该文档总共24页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《电力线路运行维护方案.docx》由会员分享,可在线阅读,更多相关《电力线路运行维护方案.docx(24页珍藏版)》请在第壹文秘上搜索。

1、电力线路的运行与维护方案为了掌握线路及其设备的运行情况,及时发现并消除缺陷与平安隐患,必须定期进行巡视与检查,保证配电线路的平安、可靠经济运行.电力线路根据架设方式不同可以分为架空线路和电力电缆两种,由于其架设方式不同造成其运行维护的方式也不尽相同,所以我们将电力线路的运行维护分为两局部来分别阐述.架空配电线路运行与维护架空线路是采用杆塔支持或悬吊导线、用于户外的一种线路.一)线路的特点L低压架空线路通常都采有多股绞合的裸导线来架设,导线的散热条件很好,所以导线的载流量要比同截面的绝缘导线高出30-40%,从而降低了线路本钱.2.架空线路具有结构简单,安装和维修方便等特点.3.架空线路露天架设

2、,检查维修容易、方便.4.架空线路易受自然灾害影响,如大风、大雨、大雪和洪水等,都会威胁架空线路的平安运行.如果平安治理和维护不善也容易造成人畜触电事故.(二)线路的种类1 .三相四线线路:应用在工矿企业内部的低压配电;城镇区域的低压配电;农村低压配电.2 .单相两线线路:应用在工矿企业内部生活区的低压配电;城镇、农村居民区的低压配电.3 .上下压同杆架空线路:应用在需电量较大,高能高压用电设备或设变电室的工矿企业的上下压配电;城镇中负荷密度较大区域的低压配电.4 .电力线路与照明线路同杆架空线路:应用在工矿企业内部的架空线路;沿街道的配电线路.5 .电力通讯同杆架空线路:工矿企业内部低压配电

3、.(三)架空线路的组成及材料架空线路主要由电杆、横担、绝缘子、拉线、金具和导线等组成.1 .电杆电杆有水泥杆、铁塔和木杆之分,应用最为广泛的是水泥杆、它经久耐用、不易腐蚀和不受气候影响,维护简单.根据功能,电杆可分为以下几种:1)直线杆:位于线路的直线段上,作为支撑横担、绝缘子、导线和金具用.在正常情况下,能承受线路两侧风力,不承受线路方向的拉力.占全部电杆总数的80%以上.2)耐张杆:位于直线段上假设干直线杆之间,电杆两侧受力相等且爱力方向对称作为线路分段的支持点,具有增强线路机械强度作用.3)转角杆:位于线路改变方向的地方,电杆两侧受力相等或不相等,受力方向不对称,作为线路转折处的支持点.

4、4)分支杆:位于线路的分支处.电杆三向或四向受力,作为线路分支出不同方向线路的支持点.(完整版)电力线路运行维护方案5)终端杆:位于线路的首端与终端.电杆单向受力,作为线路起始或终止端的支持点.6)跨越杆:位于道路、铁路、河流山谷两侧的支持点,电杆两侧受力不相等,具有增强导线支持强度的作用2.横担与拉线架空线路常用的横担有铁横担、瓷横担和木横担.横担作为瓷瓶的安装架,也是保护导线间距的排列架.最常用的是角钢横担,它具有耐用、强度高和安装方便等优点.1)角钢横担的规格和使用范围(1) 40X40X5mm角钢横担,使用于单相架空线路.(2) 50X50X6mm角钢横担,使用于导线截面为50mm及以

5、下三相四线制架空线路.(3) 65X65X8mm角钢横担,使用于导线截面为50mm以上的三相四线制架空线路.转角杆和终端杆使用横担,常使用双担或适当放大规格.角钢横担的长度,按瓷瓶孔的个数及其分布距离所需总长来决定.2)瓷瓶孔分布距离按架空线水平排列的线间距离来决定.水平排列的线间距离按表8-1(完整版)电力线路运行维护方案规定.角钢横担两端并没有与第一个瓷瓶孔的中央距离,一般为40-50mm.8-1低压架空线的各种线间底离装置方式条件线间最小距离导线的水平排列档距40M及以下300400600600档距406口A4之间接近电杆相邻导线各层线间垂巨距离线路多层排列3)对瓷瓶的要求在低压架空线路

6、的角钢横担上,通常都采用针式瓷瓶(直瓶)和蝶形瓷瓶(拉台、茶台).而在同一横担上所用的瓷瓶应该是同型号和同规格的,中性线所用的瓷瓶也应与相线相同.电杆的拉线又称扳线.其作用是为平衡电杆各方面的作用力,并反抗风压,以预防电杆倾斜、倒杆.在分支杆、转角杆、终端杆等为了平衡各方向受力都装有拉线.拉线一般分为上、中、下三局部,通常分别称为上把、中把和底把.地面上局部,其最小截面不应小于25InnI地下局部(一锚柄),其最小截面不应小于35mm,其材料彩用镀锌绞合铁线或拉线棍.穿越导线的拉线,应在带电导线的上、下各方加装与线路电压相适应的拉紧绝缘子.3.绝缘子及金具绝缘子又叫瓷瓶,是用来固定导线,并使带

7、电导线之间,导线与大地之间保持绝缘的瓷质元件.绝缘子必须有良好的绝缘性能,能承受机械应力、承受气候、温度变化和承受震动而不破碎,应能耐受化学物质的侵蚀.线路绝缘子按其形式分为针式(直瓶)、蝶式(茶台)、悬式(吊瓶)、拉紧绝缘子和瓷横担等.1)针式绝缘子:可分上下压两种.低压针式绝缘子用于额定电压IKV(完整版)电力线路运行维护方案及以下的架空线路;高压针式绝缘子用于3-IOKV导线截面积不太大的直线杆塔和合力湖面的转角杆.2)蝶式绝缘子(茶台):除与悬式绝缘子配合使用在IoKV配电线路上外,更多的是用于低压线路终端,耐张及转角杆等承受较大拉力的杆塔上.3)悬式绝缘子(吊瓶):使用在各级线路上的

8、耐张杆,转角和终端杆上承受拉力的作用.4)拉紧绝缘子(拉线绝缘子):用于终端杆、耐张杆、转角杆或大跨距杆塔上,作为拉线的绝缘,以平衡电杆所承受的拉力.5)瓷横担:起横担和绝缘子的双重作用.有较高的绝缘水平,施工方便,运行可靠和维修量少等优点.线路金具的用来连接导线、安装横担和绝缘子以及拉线和杆上的其它电力设备用的金属辅助元件.例如各种穿钉、抱箍、曲形垫、曲形拉板、连板、球头挂环、碗形挂板、悬垂线夹、心形环、并沟线夹、角钢立铁、角钢支撑、横担垫板、U型环等.在使用时要注意根据使用的部位和作用的不同,正确选用品种和规格.为预防生锈,金具进行了镀锌处理.一、架空配电线路的巡视检查巡视也称为巡查或巡线

9、,即指巡线人员较为系统和有序地查看及其设备.巡视是线路及其设备治理工作的重要环节和内容,是保证线路及其设备平安运行的最根本工作,目的是为了及时了解和掌握线路健康状况、运行环境,检查有无缺陷或平安隐患,同时为线路及其设备的检修、消缺计划提供科学的依据.(一)巡线人员的责任巡线人员是线路及其设备的卫士和侦察兵,要有责任心及一定的技术水平.巡线人员要熟悉线路及其设备的施工、检修工艺和质量标准,熟悉(完整版)电力线路运行维护方案平安规程、运行规程及防护规程,能及时发现存在的设备缺陷及对平安运行有威胁的问题,作好保杆护线工作,保证配电线路的平安运行.具体承当以下主要责任:m负责管辖设备的平安可靠运行,根

10、据归程要求及时对线路及其设备进行巡视、检查和测试.2)负责管辖设备的缺陷处理,发现缺陷及时做好记录并提出处理意见.发现重大缺陷和危及平安运行的情况,要立即向班长和部门领导汇报.3)负责管辖设备的维护,在班长和部门领导下,积极参加故障巡查及故障处理.当线路发生故障时,巡线人员得到寻找与排除故障点的任务时,要迅速投入到故障巡查及故障处理工作中.14)负责管辖设备的绝缘监督、油化监督、负荷监督和防雷防污监督等现场的日常工作等,负责建立建全管辖设备的各项技术资料,做到及时、清楚、准确.二)巡视的种类线路巡视可以分为定期巡视、特殊巡视、夜间巡视、监察性巡视和预防性检查等几种.1、定期巡视(规程规定,定期

11、巡视周期为:城镇公用电网及专线每月巡视一次,郊区及农村线路每季至少一次.)巡视人员根据规定的周期和要求对线路及其设备巡视检查,查看架空配电线路各类部件的状况,沿线情况以及有无异常等,经常地全面掌握线路及其沿线情况.巡视的周期可根据线路及其设备实际情况、不同季节气候特点以及不同时期负荷情况来确定,但不得少于相关规定范围的周期.配电线路巡视的季节性较强,各个时期在全面巡视的根底上有不同的(完整版)电力线路运行维护方案侧重点.例如:雷雨季节到来之前,应检查处理绝缘子缺陷,检查并试验安装好防雷装置,检查维护接地装置;高温季节到来之前,应重点检查导线接头、导线弧垂、交叉跨越导线间距离,必要时进行调整,预

12、防平安距离不满足要求;严冬季节,注意检查弧垂和导线覆冰情况,预防断线;大风季节到来之前,应在线路两侧剪除树枝、清理线路附近杂物等,检查加固杆塔根底及拉线;雨季前,对易受洪水冲刷或因挖地动土的杆塔根底进行加固;在易发生污闪事故的季节到来之前,应增强对线路绝缘子进行测试、清扫、处理缺陷.2、特殊巡视(根据需要进行)在有保供电等特殊任务或气候聚变、自然灾害等严重影响线路平安运行时所进行线路巡视.特殊巡视不一定对全线路都进行检查,只是对特殊线路或线路的特殊地段进行检查,以便发现异常现象并采取相应举措,特殊巡视的周期不作规定,可根据实际情况随时进行,大风巡线时应沿着线路上风侧前进,以免触及断线的导线.3

13、、夜间巡视(每年至少冬、夏季节各进行一次)在顶峰负荷或阴雨天气时,检查导线各种连接点是否存在发热、打火现象、绝缘子有无闪络现象,由于这两种情况的出现,夜间最容易观察到.夜间巡线应沿着线路外侧进行.4、故障巡视(根据需要进行)巡视检查线路发生故障的地点及原因.无论线路断路器重合闸是否成功,均应在故障跳闸或发生接地后立即进行巡视.故障巡线时,应始终认为线路是带电的,即使明知该线路已经停电,亦应认为线路随时有恢复送电的可能.巡线人员发现导线断落地面或悬吊在空中时,应该设法预防行人靠近断线地点8米以内,并应迅速报告领导,等候处理.(完整版)电力线路运行维护方案5、监察性巡视重要线路和事故多的线路每年至

14、少一次)由部门领导和线路专责技术人员组成,了解线路和沿线情况,检查巡线员的工作质量,指导巡线员的工作.监察性巡视可结合春、秋季节平安大检查或顶峰负荷期间进行,可全面巡视也可以抽巡.(三)巡视治理为了提升巡视质量和落实巡视维护责任,应设立巡视维护责任段和对应的责任人由专责负责某个责任段的巡视与维护.线路及其设备的巡视必须设有巡视卡,巡视完毕后及时做好记录.巡视完毕后及时做好记录.巡视卡是检查巡视工作质量的重要依据,应由巡视人员认真负责的填写,并由班长和部门领导签名同意.检查出的线路及其设备缺陷应认真记录,分类整理,制订方案,明确治理时间,及时安排人员消除线路及其设备缺陷.即执行设备缺陷闭环治理.

15、此外,巡线员应有巡线手册(专用记事本),随时记录线路运行状况及时发现的设备缺陷.(四)巡视的内容1、查看沿线情况查看线路上有无断落悬挂的树枝、风筝、衣物、金属物等杂物,防护地带内有无堆放的杂草、木材、易燃易爆物等,如果发现,应立即予以清除,查明各种异常现象和正在进行的工程,例如有可能危及线路平安运行的天线、井架、脚手架、机械施工设备等:在线路附近爆破、打靶及可能污染腐蚀线路及其设备的工厂;在防护区内土建施工、开渠挖沟、平整土地、植树造林、堆放建筑材料等;与公路、河流、房屋、弱电线线路以及其它与电力线路的交叉跨越距离是否符合要求.如有发现,应采取举措予以去除或及时书面通知有关单位停止建设、撤除.

16、还应查看线路经过的地方是否存在电力线路与播送、电视、通讯线相互搭挂和交叉跨越情况,是(完整版)电力线路运行维护方案否采取预防强电侵入弱电线路的防范举措,线路下方是否存在线路对树木放电而引起的火烧山隐患.2、查看杆塔及部件情况主要查看杆塔有无倾斜、地基下沉、雨水冲刷、裂纹及露筋情况,检查标示的路线、名称及杆号是清楚正确.(混凝土电杆:转角杆、直线杆不应大于L5%,转角杆不应向内角倾斜,终端杆不应向导线侧倾斜,向拉线侧倾斜应小于200m,混凝土电杆不应有纵向裂纹,横向裂纹不应超过1/3周长,且裂纹宽度不应大于0.5mm.)杆塔所处的位置是否合理,是否给交通平安、城市景观造成不便.横担主要查看是否锈蚀、变形、松动或严重歪
