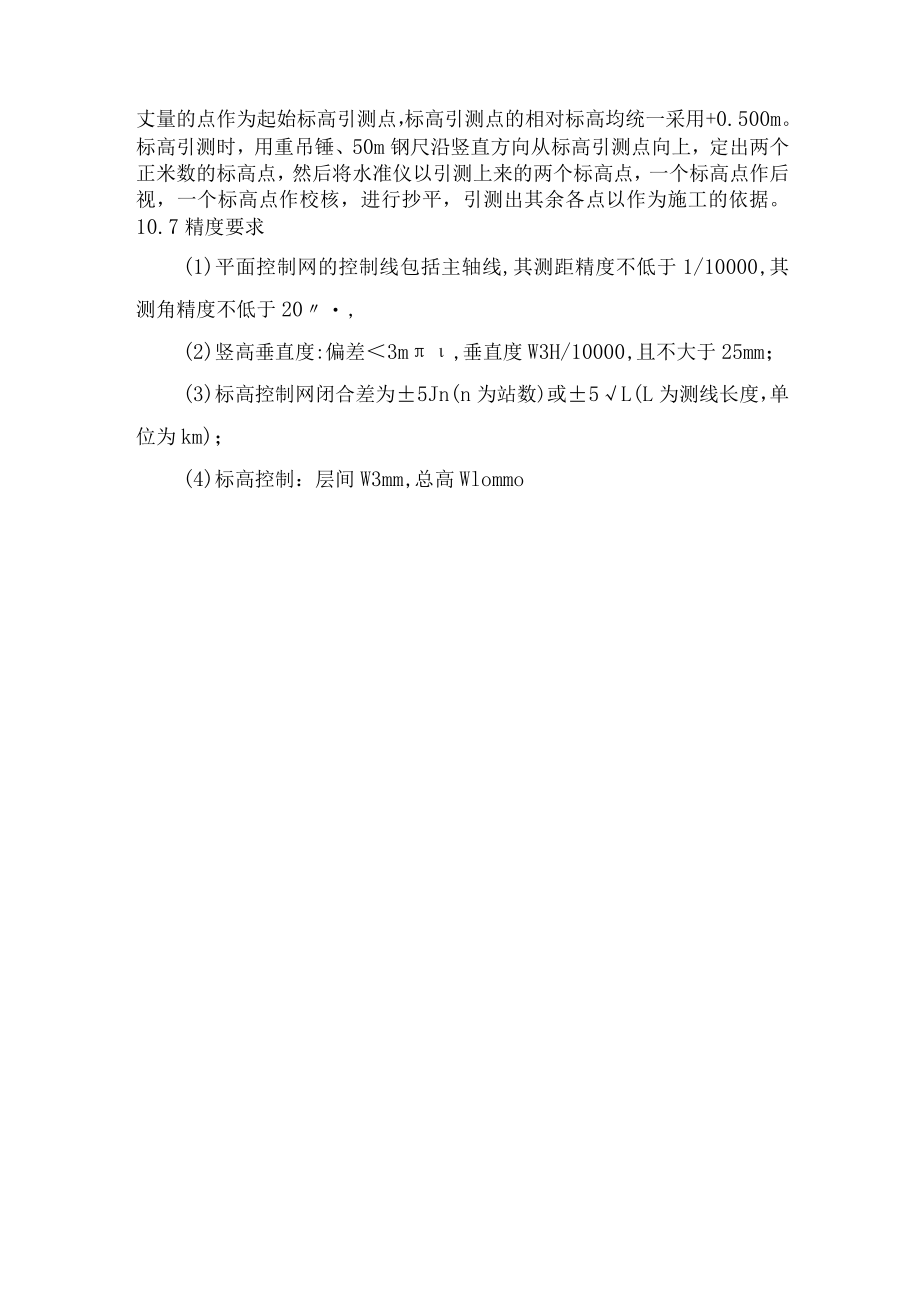

电力线路工程定位和测量放线专项施工方案.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《电力线路工程定位和测量放线专项施工方案.docx》由会员分享,可在线阅读,更多相关《电力线路工程定位和测量放线专项施工方案.docx(3页珍藏版)》请在第壹文秘上搜索。

1、电力线路工程定位和测量放线专项施工方案测量先行是施工管理中的要求,测量工程的质量直接影响到工程的质量,我公司在工程施工管理时,除建立两级测量复核制度外,对本工程还将成立专职测量小组,以确保测量工作高效、优质。1测量准备(1)校对测量仪器:本工程所使用的经纬仪、水准仪、塔尺、钢卷尺等所有测量仪器在使用前必须经检测鉴定合格,保证测量结果的准确性。(2)详细勘察现场的场容场貌和周边环境特点,综合考虑这些因素对测量控制的影响,优化设计测量线路和控制网的布设。(3)开工前由规划部门和建设单位对工程进行规划定点,项目部进场后,建设单位将规划定点的定点情况对项目部进行现场交验,对坐标原点和水准原点进行交底,

2、并与项目部办理交验签字手续。(4)项目部对施工图上各控制坐标复核无误后,进行定位放线,将建筑物轮廓定位线测放完毕后,及时组织规划和建设单位、监理单位对建筑物基线进行复核验收,验收无误后,办理有关手续。(5)熟悉图纸、参与图纸会审,切实了解结构、建筑等细部的尺寸与相对位置关系。(6)了解各区分部分项工程之间的关系,根据总体施工进度计划和施工工艺流程,确定各细部工程的轴线、标高放样时间、方法。2测量人员(1)测量人员:专职测量员2名。(2)测量工具:经纬仪1台,水准仪1台,3m、5m塔尺各两把,30m.50In钢尺各两把,其他测量工具若干。3基础放线根据场地主轴线控制点,首先将轴线的交点用木桩测定

3、于地上,并在桩顶钉上小钉作为标志。外轴线测定以后,再根据建筑物平面图,将内部开间所有轴线都一一测出;然后检查轴线的距离,其误差不得超过轴线长度的1/2000;最后根据中心轴线,用石灰在地面上撒出基槽开挖边线,以便开挖。4轴线控制桩的测设采用在基槽外各轴线投到延长线上的测设引桩的方法,作为基础、主体工程各阶段施工确定轴线位置的依据。5轴线测设(1)方开挖完毕后,将轴线引测到基坑、槽内,测出基坑、槽边框线及主轴线,并做好记录,以便随时引测。(2)将经纬仪分别架设在各主要轴线的控制点上,照准各相对应的轴线后视点,同法倒镜再标出一点,前后正、倒镜两点位置应一致,若误差在允许范围以内时,则取其中点。当纵

4、横主轴线均投测至施工点后,再将经纬仪用正倒镜法将投测在各轴线的对应点连成一线,并在楼板面上弹上墨线,以此作为基线,其余轴线以此为准绳,根据设计图上标注的联系尺寸,用钢尺丈量出来。(3)在投测轴线的过程中,各主控制线和校核线闭合或误差在允许范围时,即说明投测的轴线是正确的。若超过允许误差范围时.,必须查明原因,进行重测,以保证轴线投测的精度达到规范的要求。6标高引测根据建设单位提供的水准基点,用水准仪引测到施工现场周围稳固的建筑或构筑物上,并利用该点进行施工过程中的标高控制。将室外水准基点用水准仪精确测定出标高引测点,选几点较方便向上丈量的点作为起始标高引测点,标高引测点的相对标高均统一采用+0.500m。标高引测时,用重吊锤、50m钢尺沿竖直方向从标高引测点向上,定出两个正米数的标高点,然后将水准仪以引测上来的两个标高点,一个标高点作后视,一个标高点作校核,进行抄平,引测出其余各点以作为施工的依据。10.7精度要求(1)平面控制网的控制线包括主轴线,其测距精度不低于1/10000,其测角精度不低于20,(2)竖高垂直度:偏差3m,垂直度W3H/10000,且不大于25mm;(3)标高控制网闭合差为5Jn(n为站数)或5L(L为测线长度,单位为km);(4)标高控制:层间W3mm,总高Wlommo
