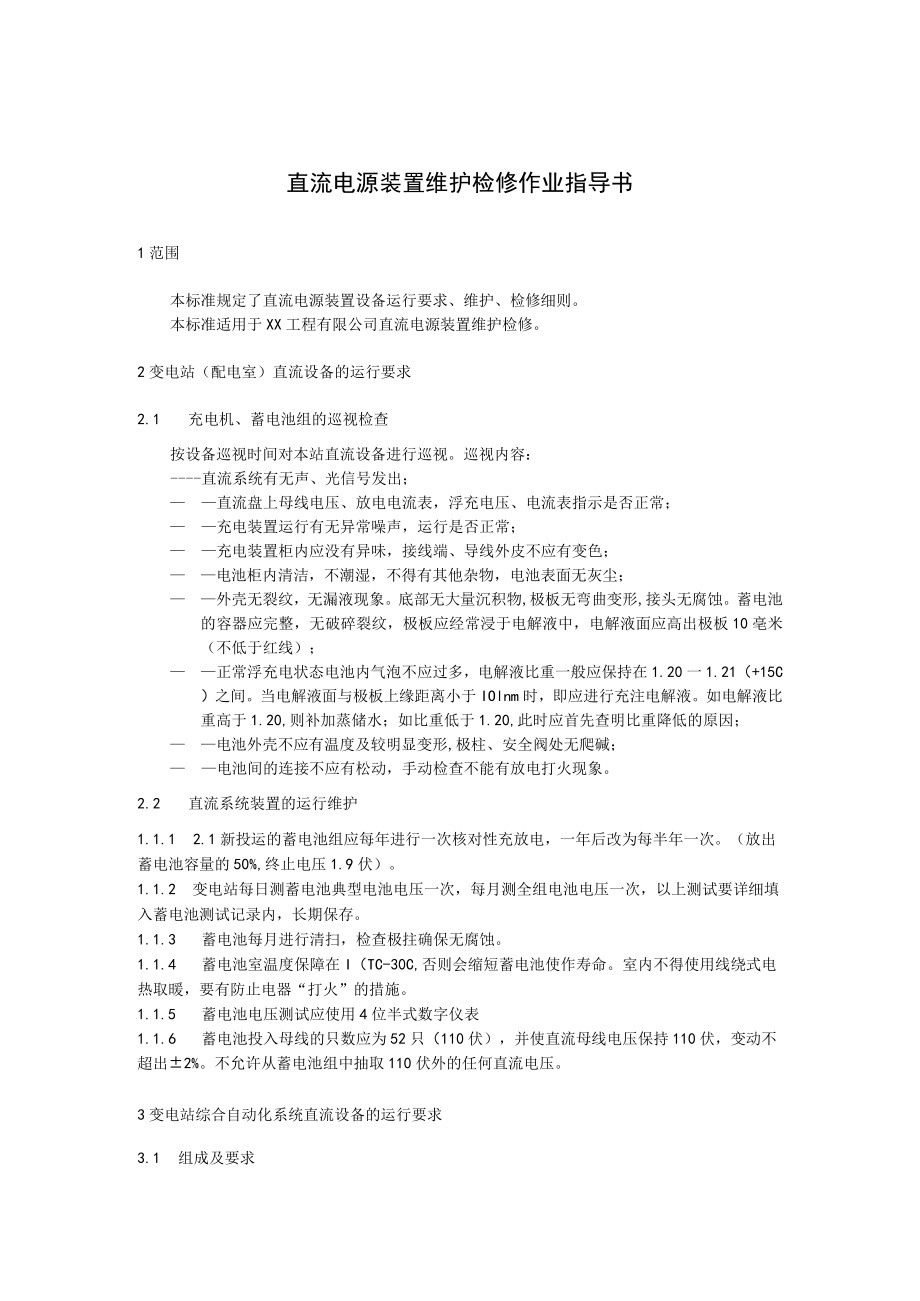

1、直流电源装置维护检修作业指导书1范围本标准规定了直流电源装置设备运行要求、维护、检修细则。本标准适用于XX工程有限公司直流电源装置维护检修。2变电站（配电室）直流设备的运行要求2.1 充电机、蓄电池组的巡视检查按设备巡视时间对本站直流设备进行巡视。巡视内容：直流系统有无声、光信号发出； 直流盘上母线电压、放电电流表，浮充电压、电流表指示是否正常； 充电装置运行有无异常噪声，运行是否正常； 充电装置柜内应没有异味，接线端、导线外皮不应有变色； 电池柜内清洁，不潮湿，不得有其他杂物，电池表面无灰尘； 外壳无裂纹，无漏液现象。底部无大量沉积物,极板无弯曲变形,接头无腐蚀。蓄电池的容器应完整，无破碎裂
2、纹，极板应经常浸于电解液中，电解液面应高出极板10亳米（不低于红线）； 正常浮充电状态电池内气泡不应过多，电解液比重一般应保持在1.20一1.21（+15C）之间。当电解液面与极板上缘距离小于IOlnm时，即应进行充注电解液。如电解液比重高于1.20,则补加蒸储水；如比重低于1.20,此时应首先查明比重降低的原因； 电池外壳不应有温度及较明显变形,极柱、安全阀处无爬碱； 电池间的连接不应有松动，手动检查不能有放电打火现象。2.2 直流系统装置的运行维护1.1.1 2.1新投运的蓄电池组应每年进行一次核对性充放电，一年后改为每半年一次。（放出蓄电池容量的50%,终止电压1.9伏）。1.1.2 变
3、电站每日测蓄电池典型电池电压一次，每月测全组电池电压一次，以上测试要详细填入蓄电池测试记录内，长期保存。1.1.3 蓄电池每月进行清扫，检查极拄确保无腐蚀。1.1.4 蓄电池室温度保障在I（TC-30C,否则会缩短蓄电池使作寿命。室内不得使用线绕式电热取暖，要有防止电器“打火”的措施。1.1.5 蓄电池电压测试应使用4位半式数字仪表1.1.6 蓄电池投入母线的只数应为52只（110伏），并使直流母线电压保持110伏，变动不超出2%。不允许从蓄电池组中抽取110伏外的任何直流电压。3变电站综合自动化系统直流设备的运行要求3.1 组成及要求3.1.1 变电站自动化系统直流设备包括UPS电源（或逆变

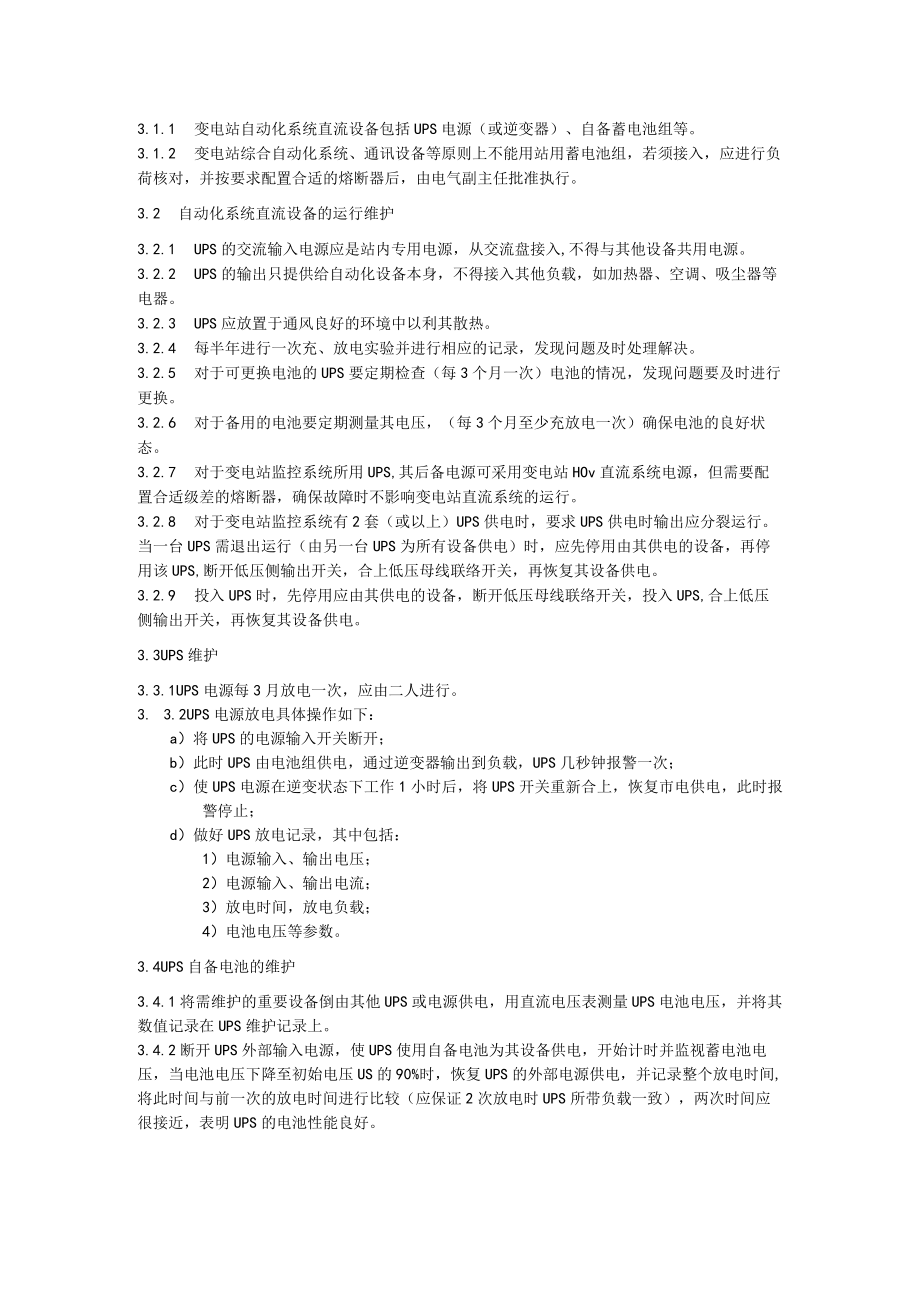

4、器）、自备蓄电池组等。3.1.2 变电站综合自动化系统、通讯设备等原则上不能用站用蓄电池组，若须接入，应进行负荷核对，并按要求配置合适的熔断器后，由电气副主任批准执行。3.2 自动化系统直流设备的运行维护3.2.1 UPS的交流输入电源应是站内专用电源，从交流盘接入,不得与其他设备共用电源。3.2.2 UPS的输出只提供给自动化设备本身，不得接入其他负载，如加热器、空调、吸尘器等电器。3.2.3 UPS应放置于通风良好的环境中以利其散热。3.2.4 每半年进行一次充、放电实验并进行相应的记录，发现问题及时处理解决。3.2.5 对于可更换电池的UPS要定期检查（每3个月一次）电池的情况，发现问题
5、要及时进行更换。3.2.6 对于备用的电池要定期测量其电压，（每3个月至少充放电一次）确保电池的良好状态。3.2.7 对于变电站监控系统所用UPS,其后备电源可采用变电站HOv直流系统电源，但需要配置合适级差的熔断器，确保故障时不影响变电站直流系统的运行。3.2.8 对于变电站监控系统有2套（或以上）UPS供电时，要求UPS供电时输出应分裂运行。当一台UPS需退出运行（由另一台UPS为所有设备供电）时，应先停用由其供电的设备，再停用该UPS,断开低压侧输出开关，合上低压母线联络开关，再恢复其设备供电。3.2.9 投入UPS时，先停用应由其供电的设备，断开低压母线联络开关，投入UPS,合上低压侧
6、输出开关，再恢复其设备供电。3.3UPS维护3.3.1UPS电源每3月放电一次，应由二人进行。3. 3.2UPS电源放电具体操作如下：a）将UPS的电源输入开关断开；b）此时UPS由电池组供电，通过逆变器输出到负载，UPS几秒钟报警一次；c）使UPS电源在逆变状态下工作1小时后，将UPS开关重新合上，恢复市电供电，此时报警停止；d）做好UPS放电记录，其中包括：1）电源输入、输出电压；2）电源输入、输出电流；3）放电时间，放电负载；4）电池电压等参数。3.4UPS自备电池的维护3.4.1将需维护的重要设备倒由其他UPS或电源供电，用直流电压表测量UPS电池电压，并将其数值记录在UPS维护记录上

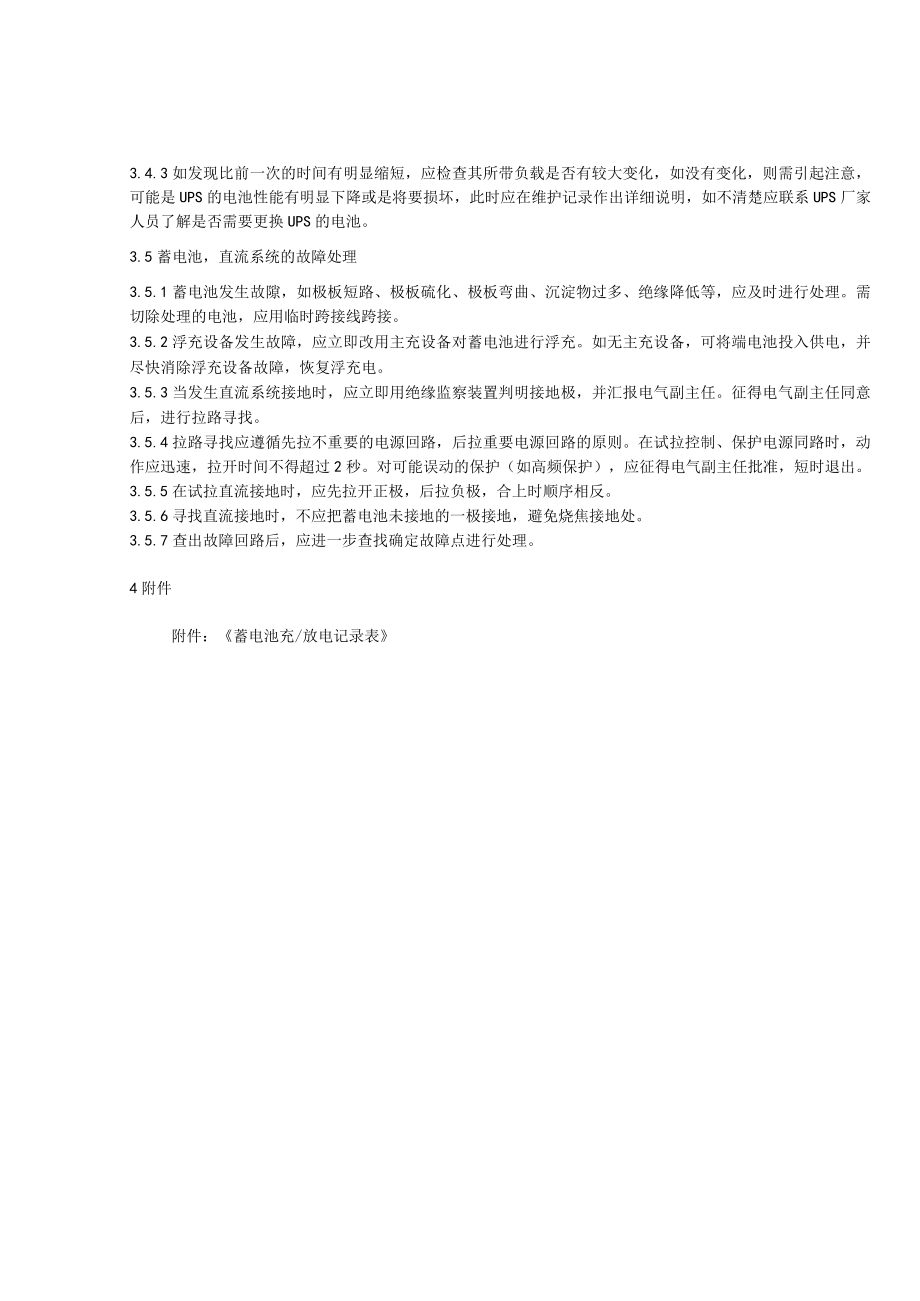

7、。3.4.2断开UPS外部输入电源，使UPS使用自备电池为其设备供电，开始计时并监视蓄电池电压，当电池电压下降至初始电压US的90%时，恢复UPS的外部电源供电，并记录整个放电时间,将此时间与前一次的放电时间进行比较（应保证2次放电时UPS所带负载一致），两次时间应很接近，表明UPS的电池性能良好。3.4.3如发现比前一次的时间有明显缩短，应检查其所带负载是否有较大变化，如没有变化，则需引起注意，可能是UPS的电池性能有明显下降或是将要损坏，此时应在维护记录作出详细说明，如不清楚应联系UPS厂家人员了解是否需要更换UPS的电池。3.5蓄电池，直流系统的故障处理3.5.1蓄电池发生故隙，如极板短
8、路、极板硫化、极板弯曲、沉淀物过多、绝缘降低等，应及时进行处理。需切除处理的电池，应用临时跨接线跨接。3.5.2浮充设备发生故障，应立即改用主充设备对蓄电池进行浮充。如无主充设备，可将端电池投入供电，并尽快消除浮充设备故障，恢复浮充电。3.5.3当发生直流系统接地时，应立即用绝缘监察装置判明接地极，并汇报电气副主任。征得电气副主任同意后，进行拉路寻找。3.5.4拉路寻找应遵循先拉不重要的电源回路，后拉重要电源回路的原则。在试拉控制、保护电源同路时，动作应迅速，拉开时间不得超过2秒。对可能误动的保护（如高频保护），应征得电气副主任批准，短时退出。3.5.5在试拉直流接地时，应先拉开正极，后拉负极，合上时顺序相反。3.5.6寻找直流接地时，不应把蓄电池未接地的一极接地，避免烧焦接地处。3.5.7查出故障回路后，应进一步查找确定故障点进行处理。4附件附件：蓄电池充/放电记录表附件:蓄电池充/放电记录表测试人员测试Fl期站(点)名设备型号电池厂家蓄电池型号放电电流测试时间时间序号各单体蓄电池端电压测试值(V)充电()放电()总电压(V)电流(A)容量(AH)标准电压(V)#1#2#3#4#5#6#7#8#9#10811#12
