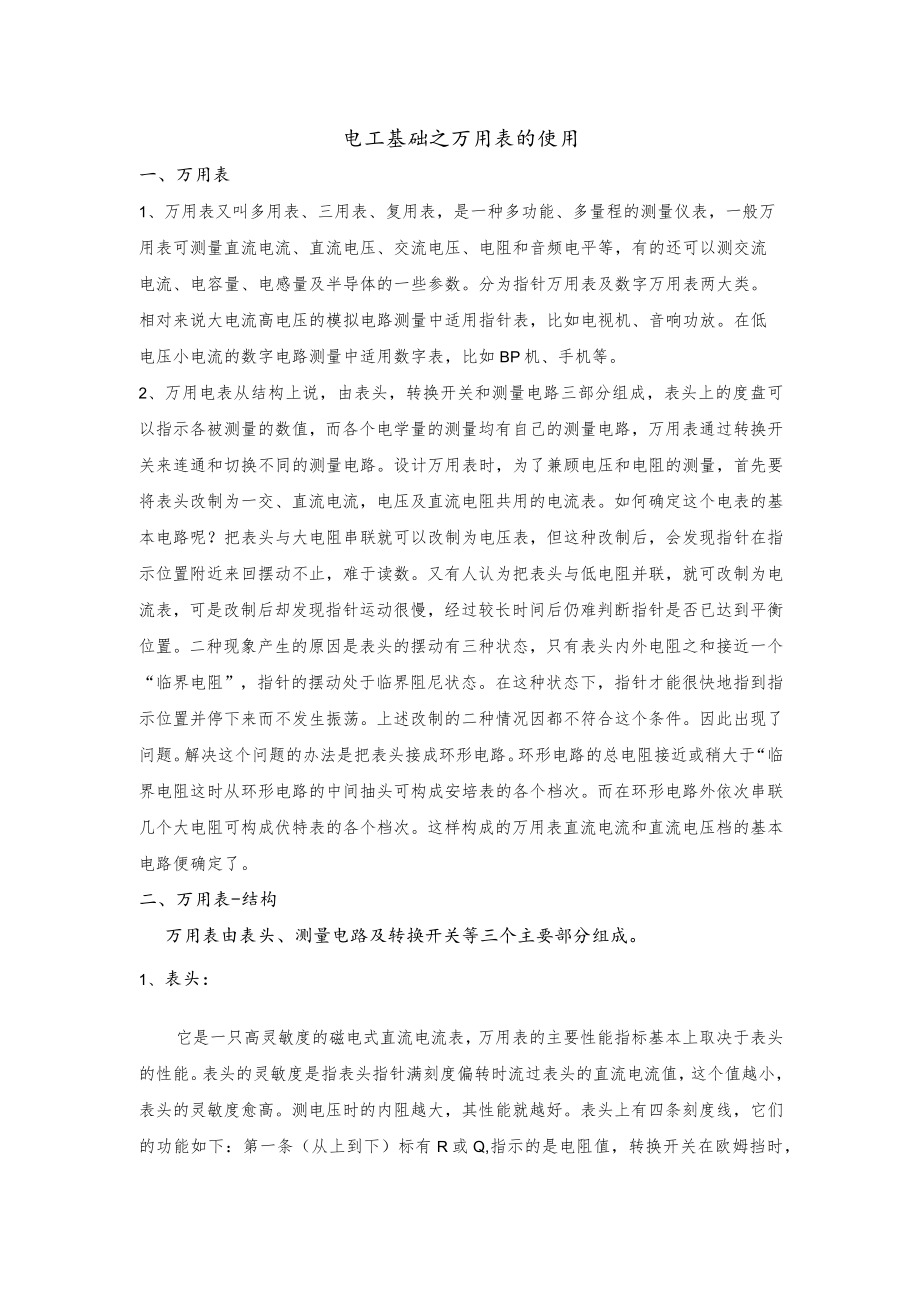

1、电工基础之万用表的使用一、万用表1、万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。分为指针万用表及数字万用表两大类。相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。2、万用电表从结构上说，由表头，转换开关和测量电路三部分组成，表头上的度盘可以指示各被测量的数值，而各个电学量的测量均有自己的测量电路，万用表通过转换开关来连通和切换不同的测量电路。设计万用表时，为了兼顾电压和电
2、阻的测量，首先要将表头改制为一交、直流电流，电压及直流电阻共用的电流表。如何确定这个电表的基本电路呢？把表头与大电阻串联就可以改制为电压表，但这种改制后，会发现指针在指示位置附近来回摆动不止，难于读数。又有人认为把表头与低电阻并联，就可改制为电流表，可是改制后却发现指针运动很慢，经过较长时间后仍难判断指针是否已达到平衡位置。二种现象产生的原因是表头的摆动有三种状态，只有表头内外电阻之和接近一个“临界电阻”，指针的摆动处于临界阻尼状态。在这种状态下，指针才能很快地指到指示位置并停下来而不发生振荡。上述改制的二种情况因都不符合这个条件。因此出现了问题。解决这个问题的办法是把表头接成环形电路。环形电
3、路的总电阻接近或稍大于“临界电阻这时从环形电路的中间抽头可构成安培表的各个档次。而在环形电路外依次串联几个大电阻可构成伏特表的各个档次。这样构成的万用表直流电流和直流电压档的基本电路便确定了。二、万用表-结构万用表由表头、测量电路及转换开关等三个主要部分组成。1、表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。测电压时的内阻越大，其性能就越好。表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Q,指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。第二条标有

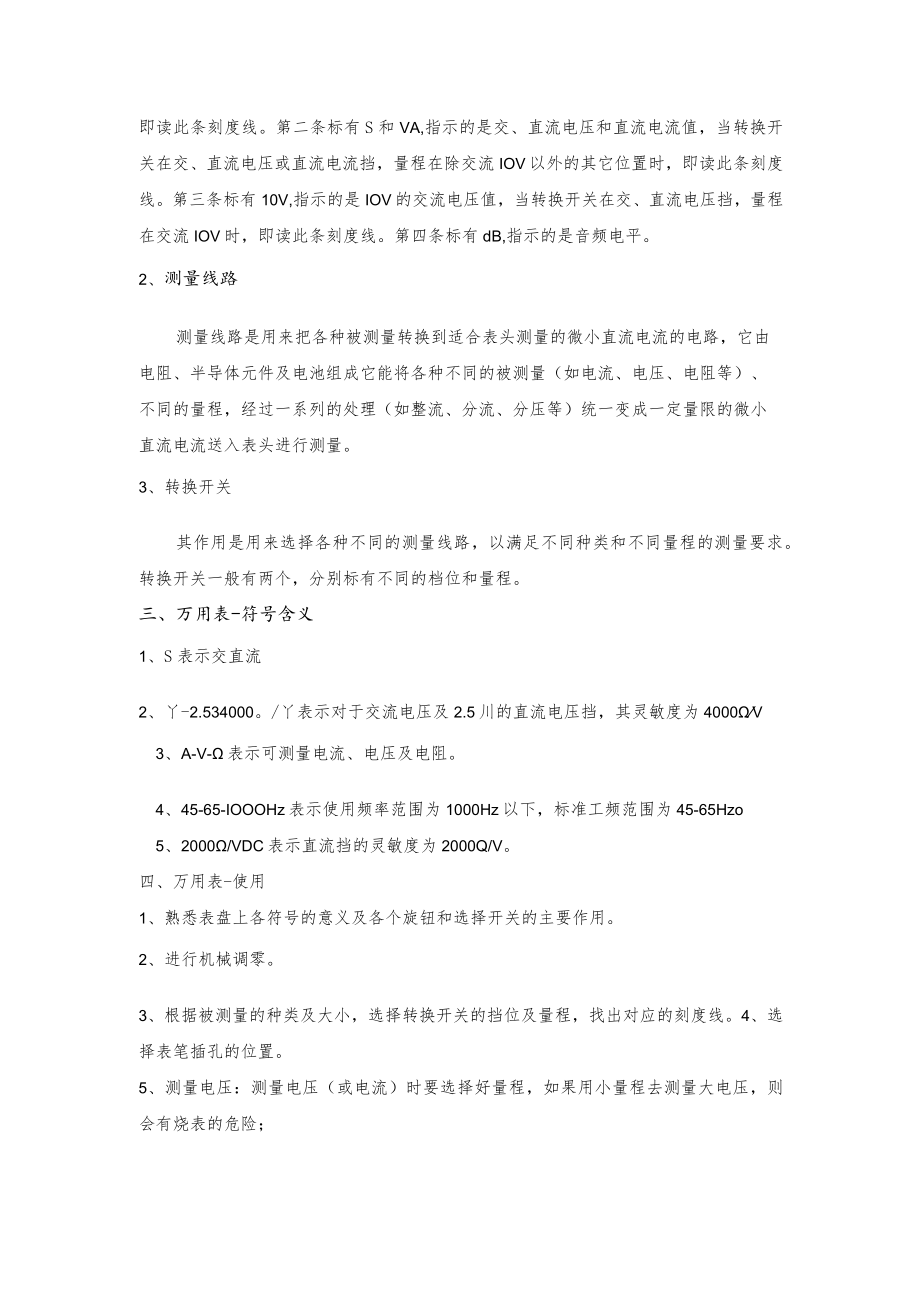

4、S和VA,指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流IOV以外的其它位置时，即读此条刻度线。第三条标有10V,指示的是IOV的交流电压值，当转换开关在交、直流电压挡，量程在交流IOV时，即读此条刻度线。第四条标有dB,指示的是音频电平。2、测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。3、转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不
5、同量程的测量要求。转换开关一般有两个，分别标有不同的档位和量程。三、万用表-符号含义1、S表示交直流2、丫-2.534000。/丫表示对于交流电压及2.5川的直流电压挡，其灵敏度为4000V3、A-V-表示可测量电流、电压及电阻。4、45-65-IOOOHz表示使用频率范围为1000Hz以下，标准工频范围为45-65Hzo5、2000/VDC表示直流挡的灵敏度为2000Q/V。四、万用表-使用1、熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。2、进行机械调零。3、根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。4、选择表笔插孔的位置。5、测量电压：测量电压（或电流）

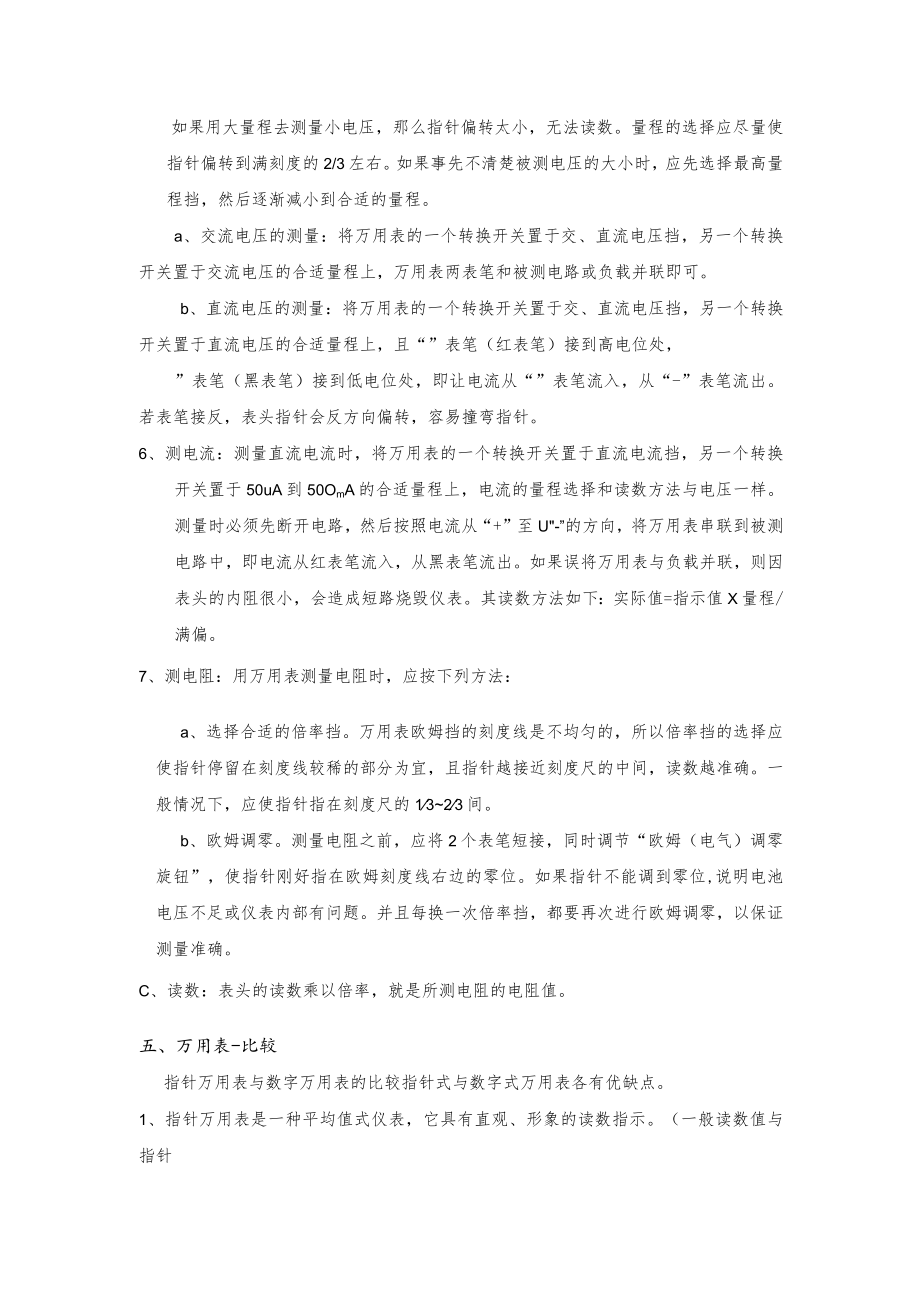

6、时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。量程的选择应尽量使指针偏转到满刻度的2/3左右。如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。a、交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。b、直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“”表笔（红表笔）接到高电位处，”表笔（黑表笔）接到低电位处，即让电流从“”表笔流入，从“-”表笔流出。若表笔接反，
7、表头指针会反方向偏转，容易撞弯指针。6、测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到50OmA的合适量程上，电流的量程选择和读数方法与电压一样。测量时必须先断开电路，然后按照电流从“+”至U-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。其读数方法如下：实际值=指示值X量程/满偏。7、测电阻：用万用表测量电阻时，应按下列方法：a、选择合适的倍率挡。万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数
8、越准确。一般情况下，应使指针指在刻度尺的1323间。b、欧姆调零。测量电阻之前，应将2个表笔短接，同时调节“欧姆（电气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。如果指针不能调到零位,说明电池电压不足或仪表内部有问题。并且每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确。C、读数：表头的读数乘以倍率，就是所测电阻的电阻值。五、万用表-比较指针万用表与数字万用表的比较指针式与数字式万用表各有优缺点。1、指针万用表是一种平均值式仪表，它具有直观、形象的读数指示。（一般读数值与指针摆动角度密切相关，所以很直观）。数字万用表是瞬时取样式仪表。它采用0.3秒取一次样来显示测量结果，有时每次取样
9、结果只是十分相近，并不完全相同，这对于读取结果就不如指针式方便。2、指针式万用表一般内部没有放大器，所以内阻较小，比如MFTO型，直流电压灵敏度为100千欧/伏。MF-500型的直流电压灵敏度为20千欧/伏。数字式万用表由于内部采用了运放电路，内阻可以做得很大，往往在IM欧或更大。（即可以得到更高的灵敏度）。这使得对被测电路的影响可以更小，测量精度较高。3、指针式万用表由于内阻较小，且多采用分立元件构成分流分压电路。所以频率特性是不均匀的（相对数字式来说），而指针式万用表的频率特性相对好一点。指针式万用表内部结构简单，所以成本较低，功能较少，维护简单，过流过压能力较强。数字式万用表内部采用了多
10、种振荡，放大、分频保护等电路，所以功能较多。比如可以测量温度、频率（在一个较低的范围）、电容、电感，做信号发生器等等。数字式万用表由于内部结构多用集成电路所以过载能力较差，（不过现在有些已能自动换档，自动保护等，但使用较复杂），损坏后一般也不易修复。数字式万用表输出电压较低（通常不超过1伏）。对于一些电压特性特殊的元件的测试不便（如可控硅、发光二极管等）。指针式万用表输出电压较高，（有10.5伏、12伏等）。电流也大（如MF-500*1欧档最大有IoO毫安左右）可以方便的测试可控硅、发光二极管等。六、万用表-使用技巧指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动
11、速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。2、指针表内一般有两块电池，一块低电压的L5V,一块是高电压的9V或15V,其黑表笔相对红表笔来说是正端。数字表则常用一块6V或9V的电池。在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用RXlQ档可以使扬声器发出响亮的“哒”声，用RXK）k。档甚至可以点亮发光二极管（LED）。3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像
12、管的加速级电压时测量值会比实际值低很多）。数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。不是绝对的，可根据情况选用指针表和数字表。七、万用表-测量说明1、测喇叭、耳机、动圈式话筒：用RXlQ档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。2、测电容：用电阻档，根据电
13、容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个IOOUF/250V的电容可用一个100F25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。、估测皮法级电容容量大小：要用RXlOkQ档，但只能测到IOOOpF以上的电容。对IOOOPF或稍大一点的电容，只要表针稍有摆动，即可认为容量够To、测电容是否漏电：对一千微法以上的电容，可先用RXlOQ档将其快速充电，并初步估测电容容量，然后改到RXlkQ档继续测一会
14、儿，这时指针不应回返，而应停在或十分接近8处，否则就是有漏电现象。对一些几十微法以下的定时或振荡电容（比如彩电开关电源的振荡电容），对其漏电特性要求非常高，只要稍有漏电就不能用，这时可在RXlkQ档充完电后再改用RXlOkQ档继续测量，同样表针应停在8处而不应回返。3、在路测二极管、三极管、稳压管好坏：因为在实际电路中，三极管的偏置电阻或二极管、稳压管的周边电阻一般都比较大，大都在几百几千欧姆以上，这样，我们就可以用万用表的RX10。或RXlQ档来在路测量PN结的好坏。在路测量时，用RXlOQ档测PN结应有较明显的正反向特性（如果正反向电阻相差不太明显，可改用RXIQ档来测），一般正向电阻在R
15、XlOQ档测时表针应指示在20OQ左右，在RXlQ档测时表针应指示在30Q左右（根据不同表型可能略有出入）。如果测量结果正向阻值太大或反向阻值太小，都说明这个PN结有问题，这个管子也就有问题了。这种方法对于维修时特别有效，可以非常快速地找出坏管，甚至可以测出尚未完全坏掉但特性变坏的管子。比如当你用小限值档测量某个PN结正向电阻过大，如果你把它焊下来用常用的RXIkQ档再测，可能还是正常的，其实这个管子的特性已经变坏了，不能正常工作或不稳定了。4、测电阻：重要的是要选好量程，当指针指示于1/32/3满量程时测量精度最高，读数最准确。要注意的是，在用RXlok电阻档测兆欧级的大阻值电阻时，不可将手
16、指捏在电阻两端，这样人体电阻会使测量结果偏小。5、测稳压二极管：我们通常所用到的稳压管的稳压值一般都大于1.5V,而指针表的RXlk以下的电阻档是用表内的L5V电池供电的，这样，用RXlk以下的电阻档测量稳压管就如同测二极管一样，具有完全的单向导电性。但指针表的RXlOk档是用9V或15V电池供电的，在用RXlOk测稳压值小于9V或15V的稳压管时，反向限值就不会是8,而是有一定阻值，但这个阻值还是要大大高于稳压管的正向限值的。如此，我们就可以初步估测出稳压管的好坏。但是，好的稳压管还要有个准确的稳压值，业余条件下怎么估测出这个稳压值呢？不难，再去找一块指针表来就可以了。方法是：先将一块表置于RXlOk档，其黑、红表笔分别接在稳压管的阴极和阳极，这时就模拟出稳压管的实际工作状态，再取另一块表置于电压档VXIOV或VX50V（根据稳压值）上，将
