1、矿井双回路供电中断安全技术措施一、编制原则和依据为了减小矿井双回路供电中断对矿井安全生产造成影响，提高处理停电事故的能力，及时、准确、高效地采取有效措施，以防停电事态的进一步扩大，最大限度地缩短停电时间，降低危害程度，制定本安全技术措施。二、矿井生产系统概况1、2022年计划原煤产量600万吨,其中：回采原煤550万吨，掘进煤量50万吨。2022年计划掘进进尺20055m,其中：开拓进尺：1320m,回采进尺18735m。2、2022年计划3205、3207综采工作面与2401、3401综采工作面搭配开采，2#煤层主采、4#煤层配采。3、2022年主要完成1-西三采区4#煤辅运大巷、1-西三采
2、区水仓开拓施工；完成3401、3403、3209、2204、3214工作面及3403、2204、3214、3405运输巷机头碉室回采巷道施工。三、矿井供电系统概况：公司现有35kV变电站2座，具体供电情况如下：（一）南区工业场地35kV变电站南区工业场地35kV变电站1、2号电源分别引自清水川发电厂用电6.3kVI,段母线上，经清水川电厂两台SClO-16000/35/6电力变压器升压至35kV,两回线路同铁塔架设，线路所经地区以高山为主，架空线路采用（LGJ-240/40型钢芯铝绞线、线路总长1.6km）,送至矿井35kV变电站，经两台SFZ9-16000/35/10有载调压电力变压器降压为
3、IOkV供南区工业场地、主井胶带输送机、中央水泵房、1-2采区等负荷用电。1、地面部分(D南区工业场地35kV变电站：站内配电装置采用户内单列布置，35kV配电装置KYNIo-40.5型户内开关柜10台，配NL2-40.5型高压六氟化硫断路器。两台SFZ9-16000/35/IOkV型有载调压主变压器，采用分列运行，1OkV配电装置采用户内双列布置方式，1OkV配电装置KYN28A-12型户内中置式开关柜32台，配VBG-12真空断路器。所用变选用两台SG10-50/1010/0.4kV型干式电力变压器。IOkV每段母线设1组动态无功补偿装置，每组容量3000kVar,可分档调容，并装配了西安
4、西瑞保护控制设备有限责任公司生产XR-2000变电站综合自动化装置，保护齐全。承担矿井南区工业场地主通风机房变电所、机修车间、联建楼、办公楼、探亲楼XBZ500/10、2#公寓SCB10-1000/10箱变、地面生活用电、主运一部皮带、主运二部皮带及井下厂2采区采掘工作面用电负荷。(2).主斜井10/0.4kV变电所：所内配电装置采用户内单列布置，IOkV配电装置KYN28A-12型户内中置式开关柜16台，配VBG-12真空断路器。配置SGlO-315/1010/0.4kV干式电力变压器2台。主要为主斜井带式输送机、101栈桥胶带输送机供电、主副井口空气加热室、联建楼供电。.通风机房10/0.

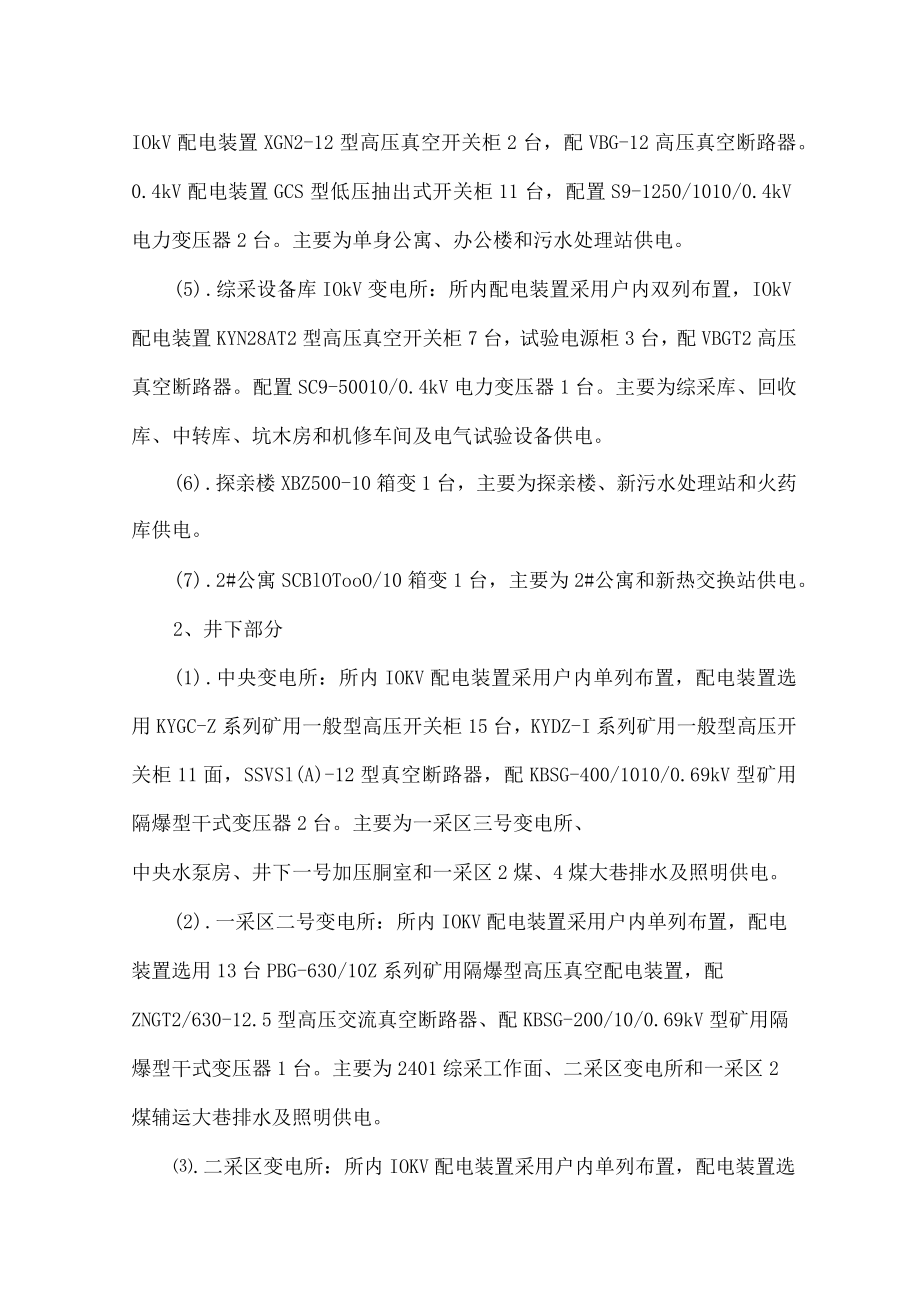

5、4kV变电所：所内配电装置采用户内单列布置，IOkV配电装置KGSl型高压真空开关柜15台，配VBGT2真空断路器。配置SC9-50/1010/0.4kV干式电力变压器2台。主要为主通风机供电。(4) .行政福利区10/0.4kV变电所：所内配电装置采用户内单列布置，IOkV配电装置XGN2-12型高压真空开关柜2台，配VBG-12高压真空断路器。0.4kV配电装置GCS型低压抽出式开关柜11台，配置S9-1250/1010/0.4kV电力变压器2台。主要为单身公寓、办公楼和污水处理站供电。(5) .综采设备库IOkV变电所：所内配电装置采用户内双列布置，IOkV配电装置KYN28AT2型高压
6、真空开关柜7台，试验电源柜3台，配VBGT2高压真空断路器。配置SC9-50010/0.4kV电力变压器1台。主要为综采库、回收库、中转库、坑木房和机修车间及电气试验设备供电。(6) .探亲楼XBZ500-10箱变1台，主要为探亲楼、新污水处理站和火药库供电。(7) .2#公寓SCBlOTooO/10箱变1台，主要为2#公寓和新热交换站供电。2、井下部分(1) .中央变电所：所内IOKV配电装置采用户内单列布置，配电装置选用KYGC-Z系列矿用一般型高压开关柜15台，KYDZ-I系列矿用一般型高压开关柜11面，SSVSl(A)-12型真空断路器，配KBSG-400/1010/0.69kV型矿用
7、隔爆型干式变压器2台。主要为一采区三号变电所、中央水泵房、井下一号加压胴室和一采区2煤、4煤大巷排水及照明供电。(2) .一采区二号变电所：所内IOKV配电装置采用户内单列布置，配电装置选用13台PBG-630/10Z系列矿用隔爆型高压真空配电装置，配ZNGT2/630-12.5型高压交流真空断路器、配KBSG-200/10/0.69kV型矿用隔爆型干式变压器1台。主要为2401综采工作面、二采区变电所和一采区2煤辅运大巷排水及照明供电。.二采区变电所：所内IOKV配电装置采用户内单列布置，配电装置选用9台PJG-630/10Z系列矿用隔爆型高压真空配电装置，配ZNG-12/630-12.5型
8、高压交流真空断路器、配KBSG-400/10/0.69kV型矿用隔爆型干式变压器2台。主要为二采区水泵房供电。(4) .一采区三号变电所：所内IOKV配电装置采用户内单列布置，配电装置选用13台PBG-630/10Z系列矿用隔爆型高压真空配电装置，配ZNG-12/630-12.5型高压交流真空断路器，配KBSG-630/10/0.69kV型矿用隔爆型干式变压器1台。主要为三采区二号水泵房施工、1-3采区排水，2煤辅运大巷排水。(5) .主运二部配电室：胴室内IoKV配电装置采用户内单列布置，配电装置选用6台PJC-630/10Z系列矿用隔爆型高压真空配电装置6台，KBSG-630/10/0.6
9、9kV型矿用隔爆型干式变压器2台，KBSG-100/10/0.69kV型矿用隔爆型干式变压器1台。主要为主运二部胶带输送机供电。(二)、二号风井工业广场35kV变电站在矿井二号风井工业广场建有35kV变电站一座，35kV变电站1、2号电源，分别引自国网供电公司寨崖湾IIOkV变电站35kV不同母线段，经两回架空线路（同塔双回JL/G1A-240/40-26/7、长约6km）送至二号风井35kV变电站，两路电源同时供电，35kV母线分列运行，IOkV母线分列运行。由两台SFZl1-25000/35有载调压电力变压器降压至IOkV,馈出12回出线回路，主要供二号风井10/0.4kV配电室、通风机房
10、IOkV配电室、空压机房IOkV配电室、强排系统IOkV配电室,灌浆站、消防泵房及井下三采区一号变电所负荷、三采区一号水泵房，三采区采掘工作面供电。1、二号风井工业广场地面部分,二号风井工业广场35kV变电站：站内配电装置采用户内单列布置，35kV配电装置KYN61-40.5型户内开关柜8面，配HVF-405E/1250-31.5kA真空断路器。主变压器选用两台SFZll-250003510kV三相油浸风冷铜芯双绕组有载调压电力变压器电力变压器,采用分列运行方式。IOkV配电装置采用户内双列布置方式，IOkV配电装置KTO8A-12型户内中置式开关柜30面，配HVFI2/630-31.5kA真
11、空断路器。室外布置4座35m高独立避雷针作为全所直击雷的保护措施；35kV及IOkV电压等级的每段母线上均装设金属氧化锌避雷器，防止雷电波侵入对电气设备的破坏。承担矿井二号风井主通风机、空压机、灌浆站、三采区采掘设备用电负荷。.无功补偿及谐波滤波：选用两套高压动态无功补偿（SVG）,每套补偿容量为9000kvar,安装于户内，通过IOkV电力电缆分别与变电所IOkV两段母线连接。本装置可以平滑的调节输出的无功和治理谐波，具有响应速度快、损耗小、寿命长、运行维护简单等特点。补偿后，二号风井变电站35kV母线的功率因数可达0.9以上。(3) .限制单相电容电流：二号风井35kV变电站设置两套补偿范
12、围为575A的偏磁式消弧线圈自动跟踪补偿消弧成套装置，分别接在IOkV两段母线上，以自动跟踪补偿单相接地电容电流，最大限度降低单相接地故障危害，抑制谐振过电压，以提高运行的安全性及可靠性。(4) .二号风井工业广场10/0.4kV变电所：所内配电装置采用户内单列布置，配置S9-1250/1010/0.4kV电力变压器2台，0.4kV配电装置GCS型低压抽出式开关柜9面。采用分列运行方式，主要为灌浆站、生产消防水池泵房、空压机房及通风机房等建筑内低压设备用电及部分室外照明供电。(5) .二号风井工业广场通风机房设IOkV变电所，所内配电装置采用户内单列布置，内设KYN28A-12高压开关柜10台
13、、配HVF12630-31.5kA真空断路器。GCS型低压开关柜5台。采用分列运行方式，IOkV高压柜选用综合保护装置，通过矿井综合电力自动化网络对开关柜进行远方控制。主要为二号风井地面两台主通风机供电。(6) .二号风井工业广场空压机IOkV变电所：室内配电装置采用户内单列布置，IOkV配电装置KYN28A-12型高压真空开关柜10台，配HVF12630-31.5kA真空断路器。GCS低压配电柜3台，采用分列运行方式，主要为二号风井空压机供电。IOkV高压柜选用综合保护装置，通过矿井综合电力自动化网络对开关柜进行远方控制。主要为二号风井地面三台空压机供电。（7） .二号风井工业广场井下强排系
14、统IOkV变电所：室内配电装置采用户内单列布置，IOkV配电装置KYN28A-12型高压真空开关柜10面，配HVF12/630-31.5kA真空断路器。采用分列运行方式，主要为井下东三采区强排泵供电。（8）,二号风井工业广场灌浆站配电控制：制浆站为二级负荷，两回路低压电源引自二号风井10/0.4kV变电所不同母线配电柜。制浆站配电室设低压配电柜3台，系统为单母线双电源闭锁接线形式，主要为灌浆站供电。2、井下部分.三采区一号变电所IOkV配电装置采用户内单列布置，设PBG矿用隔爆内置本安型（智能）高压真空配电装置18台、配ZNG-12/630-12.5型高压交流真空断路器，KBSG-400kVA
15、10/0.69kV隔爆型干式变压器1台、矿用隔爆低压馈电开关7台及ZBZ-4.OM4kVA矿用隔爆型照明信号综合保护装置3台。主要为井下3205、3207综采工作面、三采区掘进工作面、二号加压胴室和三采区水泵房配电室供电。（8） .三采区一号水泵房配电室IOkV配电装置采用户内单列布置，设PBG矿用隔爆内置本安型（智能）高压真空配电装置5台、KBSG-500kV10/0.69kV隔爆型干式变压器2台、矿用隔爆低压馈电开关5台、矿用隔爆真空电磁起动器3台及ZBZ-4.0M4kVA矿用隔爆型照明信号综合保护装置1台。主要为三采区一号水泵房3台排水泵供电。（三）、矿井北区洗煤厂供电情况矿井北区洗煤厂
16、IOkV电源单独引接至清水川电厂二期#3机IOkV3D段和、#4机IOkv4D段，采用两趟2XMYJV22-8.7/103150mm22.Ikm/根矿用交联聚氯乙烯钢带铠装聚氯乙烯护套电缆电缆，承担矿井北区全部用电负荷。北区洗煤厂生产系统10/0.4kV变电所：所内配电装置采用户内单列布置，IOkV配电装置KYN28A-12型高压真空开关柜57面，配ZN63A（VS1）-12高压真空断路器、VCF真空接触器-熔断器组合电器。配置SGl1-200010/0.4kV电力变压器5台、SGB10-160010/0.4kV干式电力变压器2台、SG10-125010/0.4kV干式电力变压器1台、SGlO-IOOO10/0.4kV干式电力变压器1台）。主要为洗煤厂、北区热交换站、输煤综合楼和消防救护队供电。为确保矿井供电安全，恢复供电期间优选保证主通风机、主排水泵、局部通风机、和各水仓排水用电。
