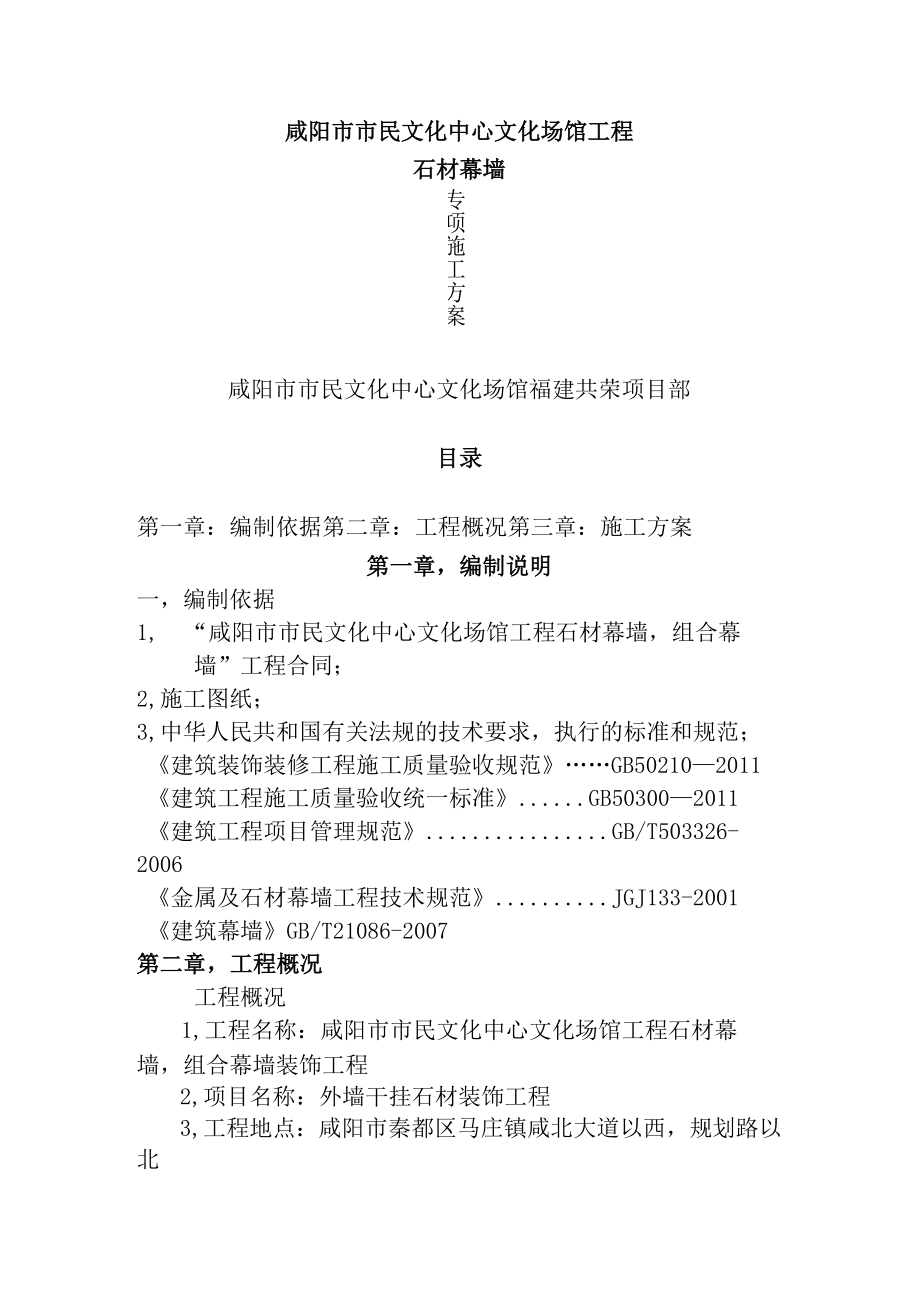

1、咸阳市市民文化中心文化场馆工程石材幕墙专项施工方案咸阳市市民文化中心文化场馆福建共荣项目部目录第一章：编制依据第二章：工程概况第三章：施工方案第一章，编制说明一，编制依据1,“咸阳市市民文化中心文化场馆工程石材幕墙，组合幕墙”工程合同；2,施工图纸；3,中华人民共和国有关法规的技术要求，执行的标准和规范；建筑装饰装修工程施工质量验收规范GB502102011建筑工程施工质量验收统一标准GB503002011建筑工程项目管理规范GB/T503326-2006金属及石材幕墙工程技术规范JGJ133-2001建筑幕墙GB/T21086-2007第二章，工程概况工程概况1,工程名称：咸阳市市民文化中心
2、文化场馆工程石材幕墙，组合幕墙装饰工程2,项目名称：外墙干挂石材装饰工程3,工程地点：咸阳市秦都区马庄镇咸北大道以西，规划路以北3,建设单位：咸阳市统建项目管理办公司；总承包单位：陕西建工第五建设集团4,建筑设计单位：同济高校建筑设计探讨院(集团)；监理单位：陕西百威建设监理；5,工程规模：一期建筑面积155000m2,其中多功能影剧院为地上六层，地下一层，建筑总高度为45米。6,建筑定性：本工程运用性质定性为大型综合性文化建筑，其中影剧院定性为乙等。7,结构类型：框架剪力墙结构。8,工程状况：建筑结构平安等级：二级；设计运用年限：50年；项目设计规模等级：大型综合性文化建筑；建筑耐火等级：一
3、级8,外墙装饰形式：花岗岩石干挂9,抗震设防烈度：8度第三章，石材施工方案干挂石材安装工艺流程施工打算一测量放线一后置埋件安装一竖龙骨安装一横龙骨安装一隐藏工程验收一安装石材一表面清除一打密封胶1,施工打算对主体结构尺寸实测实量，为石材下料供应精确依据；实测实量的结果及石材分格图进行核对，并报请甲方调整施工图的偏差。1),搭设临时设施支配石材，钢龙骨等材料等堆放地点，搭设钢龙骨制作加工防雨棚。2),对管理人员及安装技工进行质量和技术交底，对员工进行平安教化，教化员工增加材料爱护意识，以削减材料在搬运，安装过程中损坏。3),对原已经搭设的脚手架进行检查，对于不符合石材安装间距进行调整，调整包括：
4、脚手架的小横杆及墙体之间的距离；局部新增加横杆；对没有架板的地方进行补充。4),石材下料石材排版是整个干挂工程的第一步，石材加工厂依据排版图确定的尺寸加工石材，所以，此项工作的精度干脆影响到整个工程的成败。排版前，先熟识本工程的结构尺寸；建筑图纸；明确设计意图，驾驭设计节点及要点，然后到现场实测实量。依据现场实测尺寸确定石材排版图。排版时，尽可能少排一些石材规格，以利幕墙整体效果，把误差清除在石材留缝或阴角处。下料先后则依据施工流向的依次分批进行。2,测量放线1),放线定位放线是指将骨架的位置弹到主体结构上。这项工作也是为了以确保石材位置精确的打算工作，也是正确施工的第一步。(1)放线工作应依

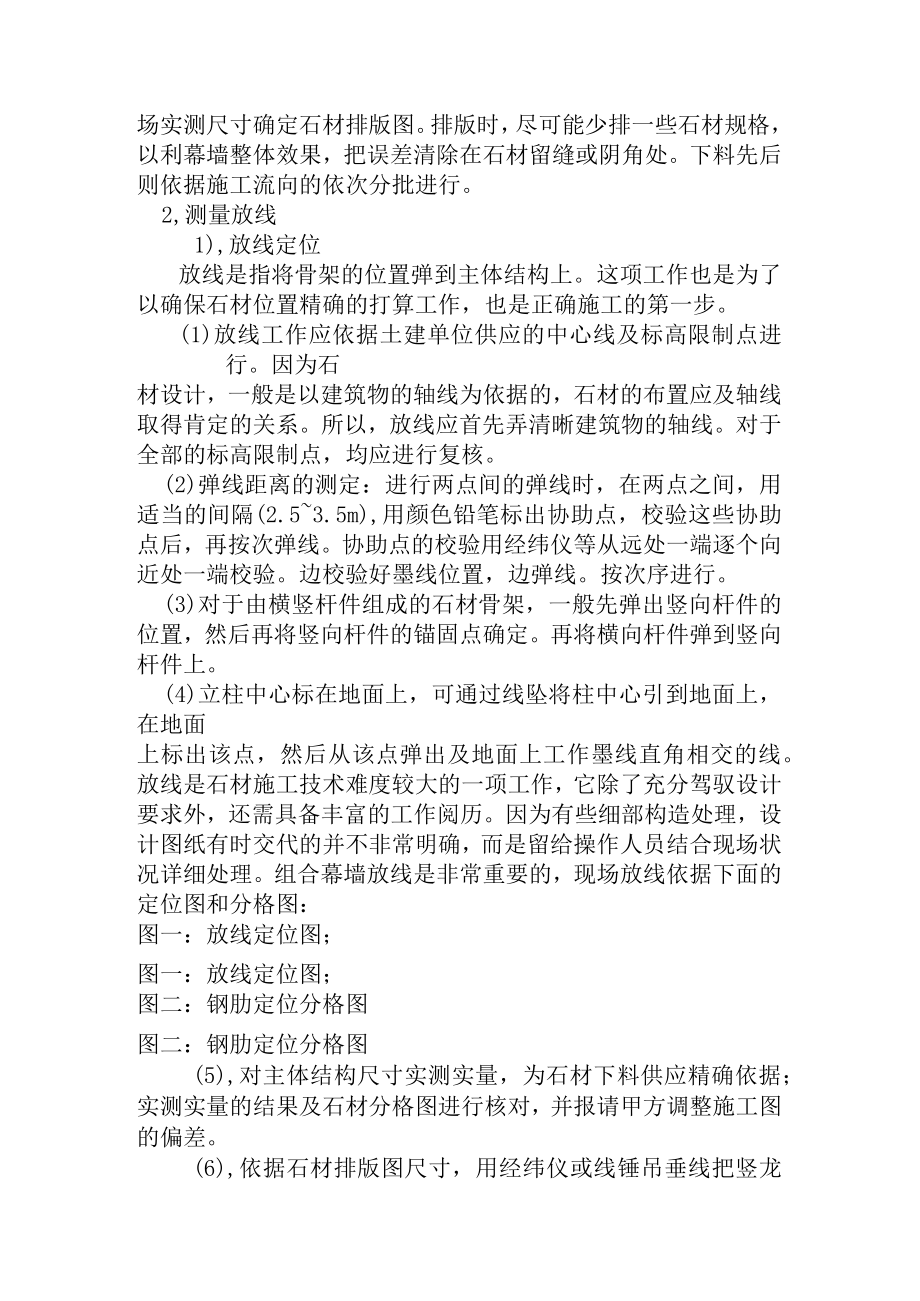

5、据土建单位供应的中心线及标高限制点进行。因为石材设计，一般是以建筑物的轴线为依据的，石材的布置应及轴线取得肯定的关系。所以，放线应首先弄清晰建筑物的轴线。对于全部的标高限制点，均应进行复核。(2)弹线距离的测定：进行两点间的弹线时，在两点之间，用适当的间隔(2.53.5m),用颜色铅笔标出协助点，校验这些协助点后，再按次弹线。协助点的校验用经纬仪等从远处一端逐个向近处一端校验。边校验好墨线位置，边弹线。按次序进行。(3)对于由横竖杆件组成的石材骨架，一般先弹出竖向杆件的位置，然后再将竖向杆件的锚固点确定。再将横向杆件弹到竖向杆件上。(4)立柱中心标在地面上，可通过线坠将柱中心引到地面上，在地面
6、上标出该点，然后从该点弹出及地面上工作墨线直角相交的线。放线是石材施工技术难度较大的一项工作，它除了充分驾驭设计要求外，还需具备丰富的工作阅历。因为有些细部构造处理，设计图纸有时交代的并不非常明确，而是留给操作人员结合现场状况详细处理。组合幕墙放线是非常重要的，现场放线依据下面的定位图和分格图：图一：放线定位图；图一：放线定位图；图二：钢肋定位分格图图二：钢肋定位分格图(5),对主体结构尺寸实测实量，为石材下料供应精确依据；实测实量的结果及石材分格图进行核对，并报请甲方调整施工图的偏差。(6),依据石材排版图尺寸，用经纬仪或线锤吊垂线把竖龙骨的中线弹在建筑物表面，再依据排版图后置埋件的间距画出
7、埋件位置。横向水平方向由土建单位移交的+0.50m线，整体抄平后弹线于建筑物表面。甲方及监理工程师技术复核后，依据竖向龙骨中线安装后置埋件。3, 化学锚栓，后置板安装D,后置锚板安装前，用三合板依据锚板的尺寸，孔距做成模板，并在垂直方向弹出中心线，模板画孔时，把模板中心及竖龙骨中心线对齐就可在碎面上画出锚栓的钻孔点。2),钻孔本工程室外装修图施工图运用的锚板锚栓为化学锚栓，钻孔时选用014Imn和C16mm电锤钻头，钻孔深度为1IOmmo3),钻孔好后，清除孔内粉渣，锚板就可套入螺杆后打入墙体，用螺母紧固锚板。化学锚栓旋转拧入墙体。4, 安装竖龙骨本工程竖向龙骨为120X60X6和80604热
8、镀锌方钢管，竖龙骨是用螺栓先及L型钢角码连接，安装时每间隔6-9M留15MM伸缩缝，接头采纳套筒接法。插芯长度400MM。上墙时角码及锚板焊接。D,竖龙骨安装时，墙面上下先挂进深限制线，限制竖龙骨垂直，操作时三人为一组，二人上下固定位置；一人点焊；临时固定竖龙骨；（要保证竖龙骨不会脱落），临时安装后，即对龙骨进行检查，调整发觉误差肯定要调整到允许误差的范围之内。2）,对检验合格的竖龙骨紧固螺栓，角码及锚板连接三边都必需满焊。焊缝厚度不小于6师。5,横龙骨制作安装用L50X4角钢作为水平龙骨，接长间隔约为6-9mm进行断开，流出伸缩缝。横龙骨间距以石材高度为准，通过焊接及竖向龙骨连接，安装前，应
9、按石材分格长度扣除石板两端长度的尺寸在角钢钻挂件连接孔，孔径d=llmm,挂件连接间距随石材分格长度而定。青少年宫和影剧院裙楼在加工棚中钻眼，影剧院在施工面上用液压钻现场钻眼保证精确。接特长理，焊接操作及竖龙骨相同。6, 二次防腐处理由于电焊部位高温破坏了原来的镀锌层；在焊接部位要进行二次防腐处理；先用尖锤对焊接部位清除焊渣，后刷防锈漆，富锌银白漆各一遍。7, 隐藏工程报验钢骨架焊接处理完毕，经检合格后，上报监理部门对龙钢骨进行隐藏工程验收，经监理部门验收无误后，再进行下道工序。8, 干挂石材安装石材安装垂直方向依次自下而上，挂线长度过长时；要在中设置腰线；以避开下垂和风吹形成影响，准线采纳极
10、细的尼龙线张紧，以削减误差。安装时采纳不绣钢挂件安装（详见施工节点图）。1）,安装工艺流程为：石材打算一安装挂件一石材开槽一底板大角安装一临时固定及调整，固定石材一安装上层板，直到顶层板石材打算依据石材下料单及工厂石材发货单找出按安装依次所需的石材，首先要找到装箱号；开箱时比照箱单；核对石材规格，数量，尺寸。检查石材是否在运输过程中破损，缺边角，裂痕等；确保安装上墙的每块石材都没有缺陷。安装挂件干挂石材在墙不同位置所用的挂件形态是不同的。挂件的长度60或80mm,依据横龙骨及石板的距离选择挂件长度及型号，先安装第一皮板下口挂件，安装时依据限制线调整挂件位置，用M8螺栓及横龙骨连接，螺栓要有防松
11、动弹簧片。石材开槽按石材分格长度：长度600mm的石板，端头留长且不应小于石板厚度的3倍；也不应大于180mm；长度W600的石板，端头留长依据石板长度调整开孔位置；上下边各开2个弧形槽，弧形槽长度在80-100mm,槽的深度应大于15mm,槽宽6-7mm,石板开槽后不得有损坏或崩裂现象；槽内应光滑；清除槽内的石屑，石粉即可安装上墙。，把AB胶注入石板下边槽内，将石板当心抬起放在底层挂件上面，并挂上上口两个挂件，临时固定后，吊线找垂直，调整到符合要求时，松开上边其中一个挂件，在槽内注入AB胶，后紧固螺栓。再松开另一个挂件注胶，并拧紧螺栓，刚好清除从槽中挤出多余的胶。表面平整度可通过不锈钢螺栓及
12、开槽的深度调整，一般都能调到标准以内。直墙段两大角安装后挂线按依次安装底层板，然后再安装造形。，底层石材安装完成后，用AB胶注上层板的下槽内，再将上层石板嵌放在底层石板的挂件上，其他做及底层板安装方相同，最上皮石材做好后；上加压顶石材收口，压顶收口石应向内坡向。，表面处理石板安装后，要将施工过程中在石板上的标记，号码及污染物清理干净，若有胶等粘结物，要用刀片轻轻刮涂，严禁用容剂型化学清洁济清洗石材。9,打密封胶首先在石板板缝内嵌入泡沫条，泡沫条应是板缝的1.25倍。嵌泡沫条要求平顺匀称，深度为离板面5mm,然后在石板缝两边粘贴25mm宽的水性胶带，胶带边沿应贴严，防止密封胶污染石材。密封胶用专业胶枪进行灌注，操作依次为：先水平，后垂直。注胶时应用力匀称，尽量不抖动，刮胶应沿同一个方向将胶刮成半圆凹面，同时驾驭注胶的固化时间，打胶过程中如不慎有胶落在石材表面上，应待胶干燥后用刀片刮去，若马上清除，可能会使其渗入污染石材，打胶作业期间现场应尽量避开有大量杨尘，待胶干燥后，再清除多余的胶和胶。福建共荣咸阳市市民文化中心文化场馆项目部
