1、矿井一通三防图纸绘制总体要求、标注内容、注意事项L一通三防图纸绘制总体要求整体布局合理、美观，图面整洁，线条均匀光滑。2 .标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。3 .图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。4 .在每张图的左上角绘制一通三防图纸说明。图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。5 .在每张图的右下角绘制图签。6 .在每张图的左下角绘制一通三防图纸图例。7 .多煤层同时开采必须绘制分层通风系统图，上报通风管

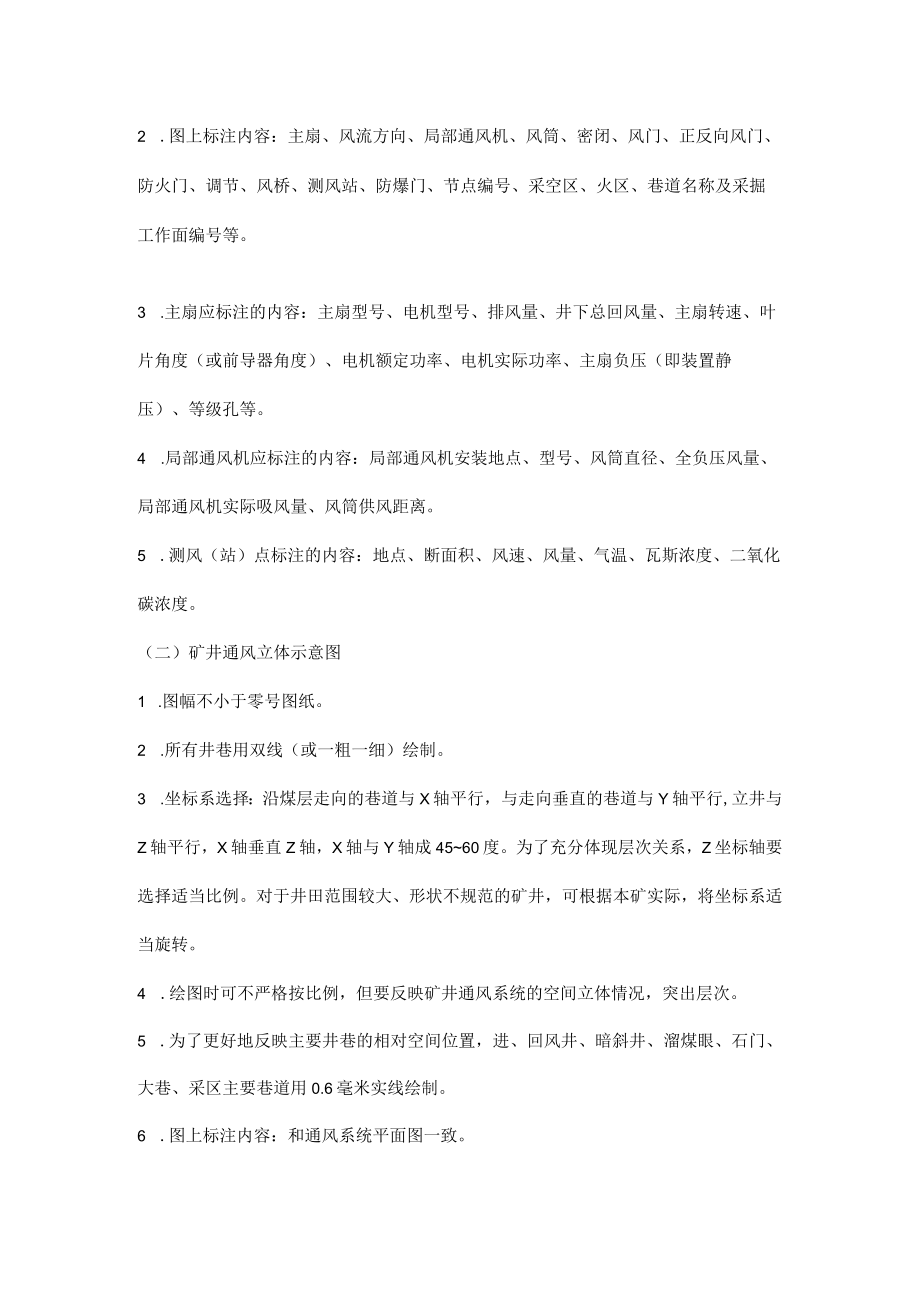

2、理部的通风系统图可绘制在同一张图纸上。8 .矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。9 .通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。10 .通风系统图中，测风站数量能够反映矿井风流分配情况。矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图在1：2000或1：5000采掘工程平面图上绘制。2 .图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。3 .主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或
3、前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。4 .局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。5 .测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。（二）矿井通风立体示意图1 .图幅不小于零号图纸。2 .所有井巷用双线（或一粗一细）绘制。3 .坐标系选择：沿煤层走向的巷道与X轴平行，与走向垂直的巷道与Y轴平行,立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成4560度。为了充分体现层次关系，Z坐标轴要选择适当比例。对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系

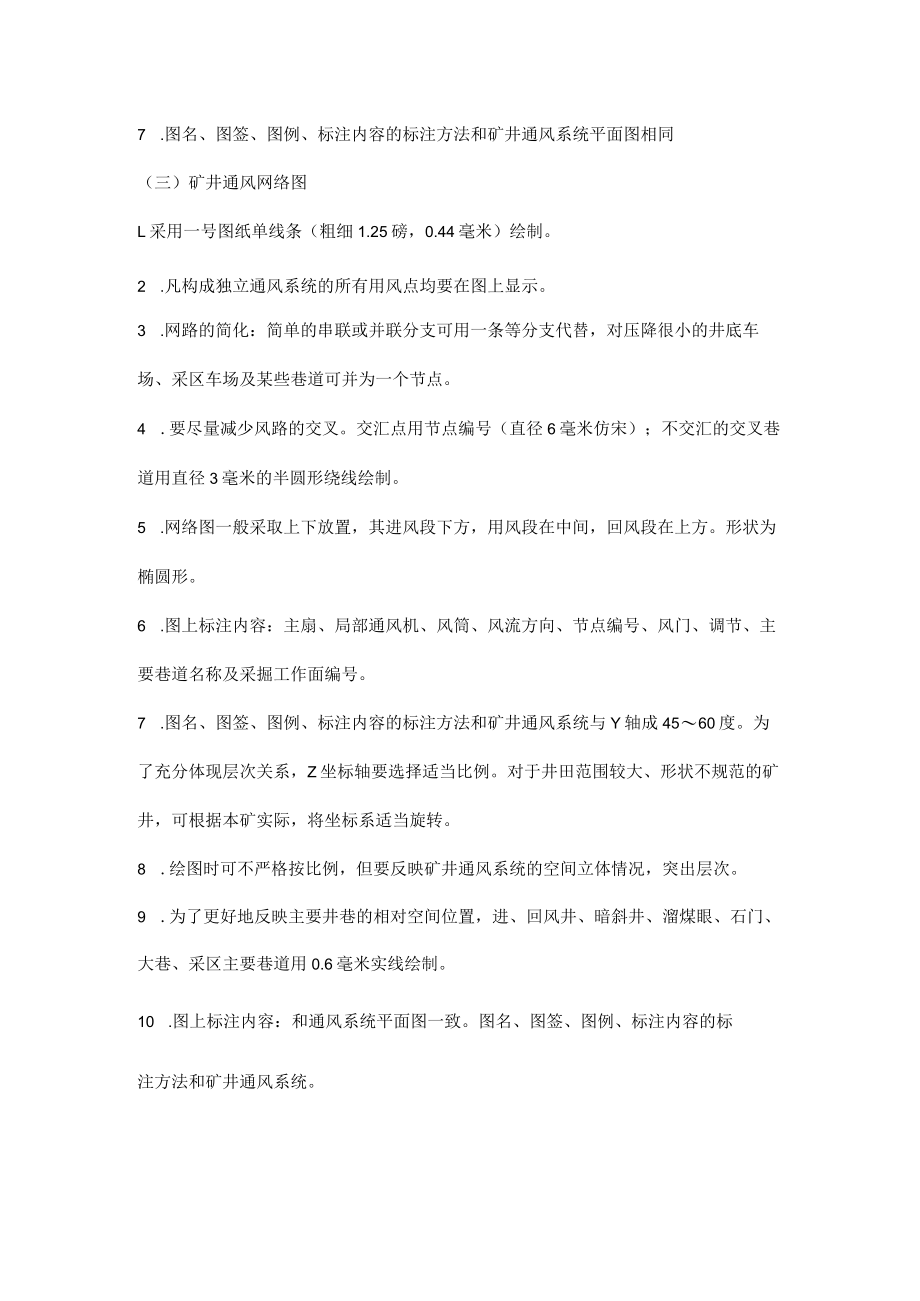

4、适当旋转。4 .绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。5 .为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用0.6毫米实线绘制。6 .图上标注内容：和通风系统平面图一致。7 .图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同（三）矿井通风网络图L采用一号图纸单线条（粗细1.25磅，0.44毫米）绘制。2 .凡构成独立通风系统的所有用风点均要在图上显示。3 .网路的简化：简单的串联或并联分支可用一条等分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。4 .要尽量减少风路的交叉。交汇点用节点编号（
5、直径6毫米仿宋）；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制。5 .网络图一般采取上下放置，其进风段下方，用风段在中间，回风段在上方。形状为椭圆形。6 .图上标注内容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号。7 .图名、图签、图例、标注内容的标注方法和矿井通风系统与Y轴成4560度。为了充分体现层次关系，Z坐标轴要选择适当比例。对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。8 .绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。9 .为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用0.6毫米实线绘制。10 .图上标注内容：和通风系统平面图一致。图名、图签、图例、标注内容的标注方法和矿井通风系统。
