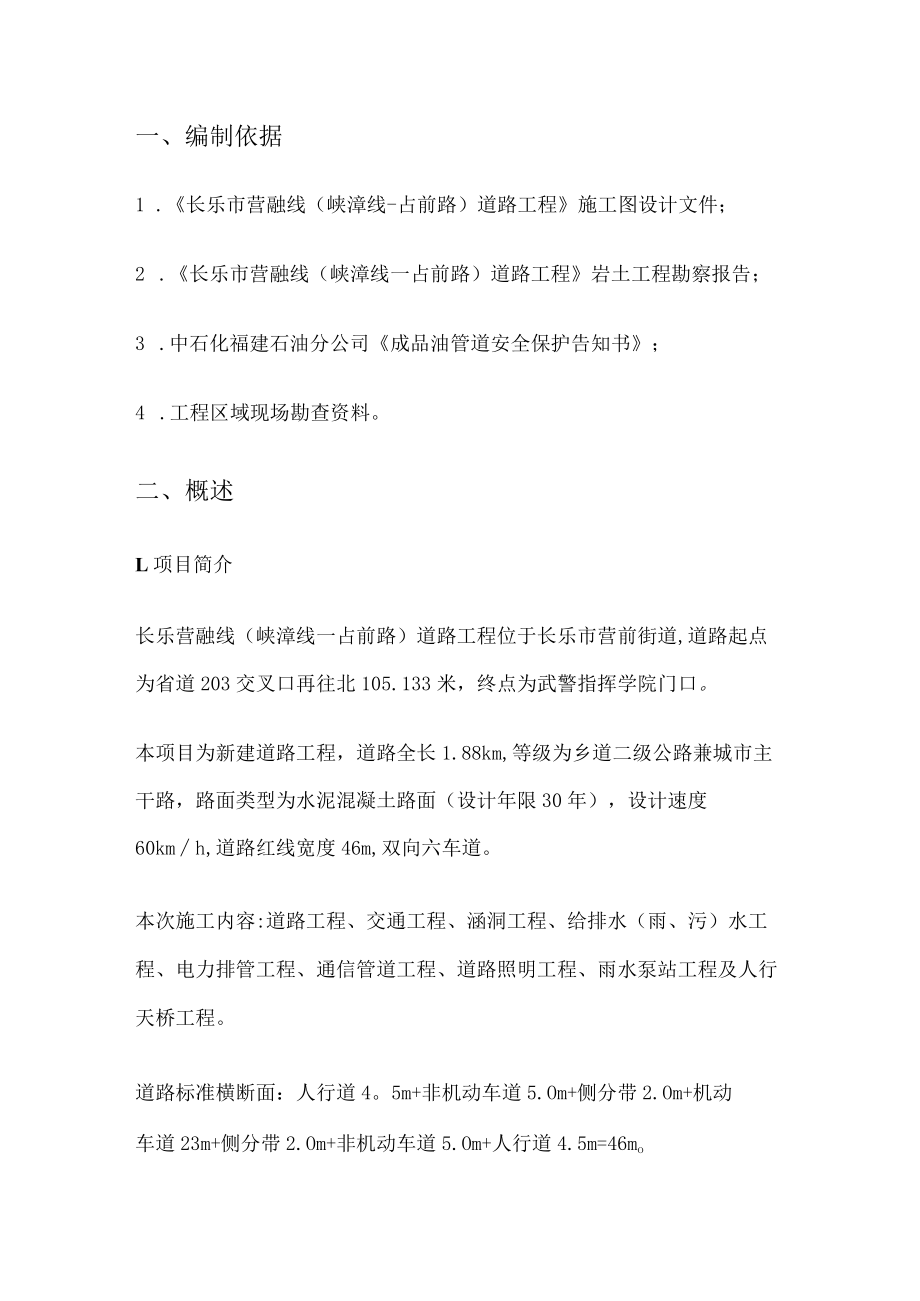

1、一、编制依据1 .长乐市营融线（峡漳线-占前路）道路工程施工图设计文件；2 .长乐市营融线（峡漳线一占前路）道路工程岩土工程勘察报告；3 .中石化福建石油分公司成品油管道安全保护告知书；4 .工程区域现场勘查资料。二、概述L项目简介长乐营融线（峡漳线一占前路）道路工程位于长乐市营前街道,道路起点为省道203交叉口再往北105.133米，终点为武警指挥学院门口。本项目为新建道路工程，道路全长1.88km,等级为乡道二级公路兼城市主干路，路面类型为水泥混凝土路面（设计年限30年），设计速度60kmh,道路红线宽度46m,双向六车道。本次施工内容:道路工程、交通工程、涵洞工程、给排水（雨、污）水工程
2、、电力排管工程、通信管道工程、道路照明工程、雨水泵站工程及人行天桥工程。道路标准横断面：人行道4。5m+非机动车道5.Om+侧分带2.Om+机动车道23m+侧分带2.Om+非机动车道5.Om+人行道4.5m=46mo2o输油管道概况根据中石化福建石油分公司成品油管道安全保护告知书成品油管道位于（桩号TP462）、里程137.783KM横穿道路桩号K1+500处,管顶覆土1。5m.根据我项目部现场勘察,原地面高程为黄海高程2.7m,管顶埋深约为0。9m（黄海高程1.8m、土质为一般软土）。3o石油管道道路设计概况针对横穿道路桩号K0500处石油管道，设计了盖板涵保护石油管道，具体为：沿石油管道两

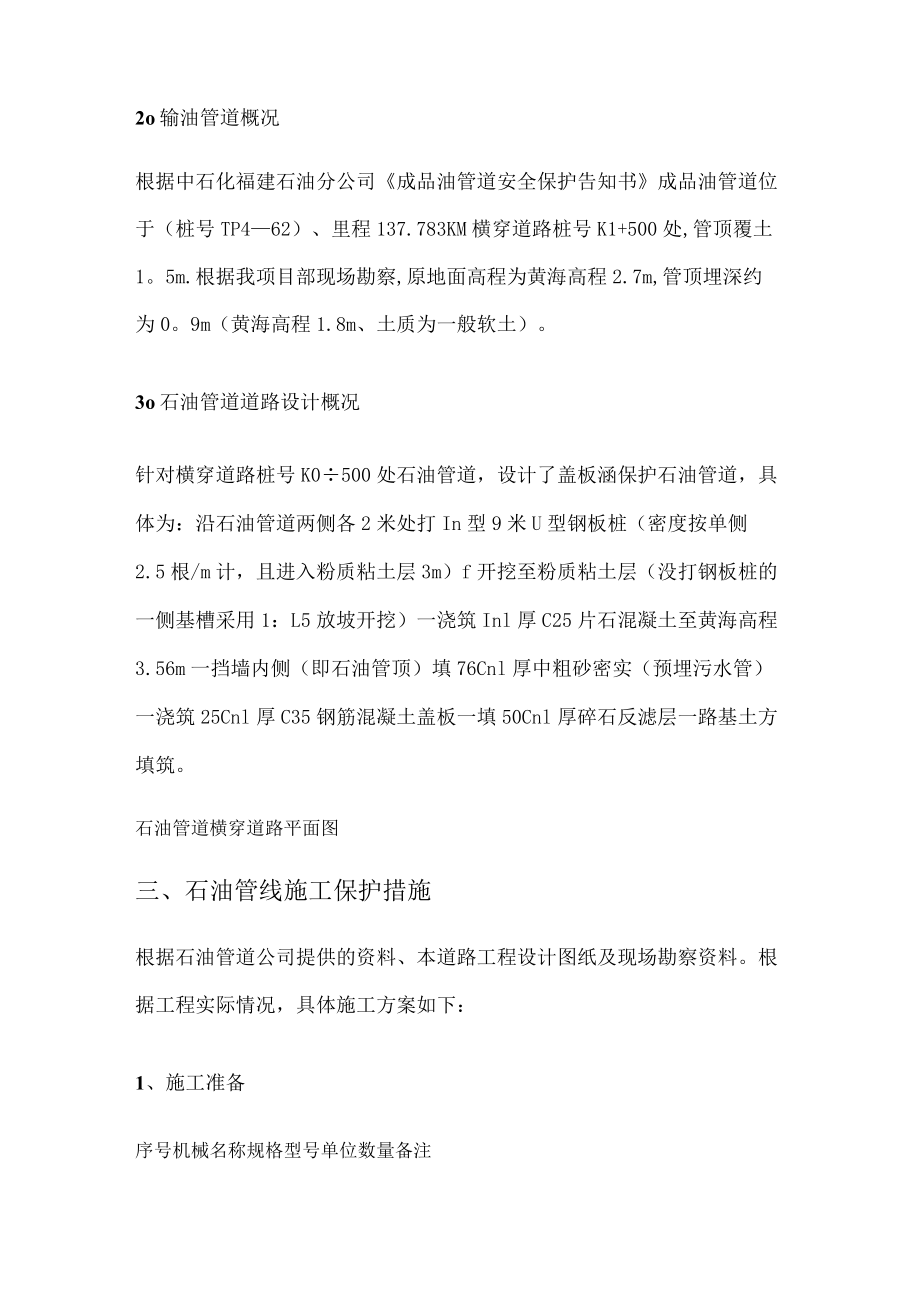

3、侧各2米处打In型9米U型钢板桩（密度按单侧2.5根/m计，且进入粉质粘土层3m）f开挖至粉质粘土层（没打钢板桩的一侧基槽采用1：L5放坡开挖）一浇筑Inl厚C25片石混凝土至黄海高程3.56m一挡墙内侧（即石油管顶）填76Cnl厚中粗砂密实（预埋污水管）一浇筑25Cnl厚C35钢筋混凝土盖板一填50Cnl厚碎石反滤层一路基土方填筑。石油管道横穿道路平面图三、石油管线施工保护措施根据石油管道公司提供的资料、本道路工程设计图纸及现场勘察资料。根据工程实际情况，具体施工方案如下：1、施工准备序号机械名称规格型号单位数量备注1液压履带起重机QNY38台12振动锤DZ45A分13气割设备氧气、乙快气套
4、14挖掘机PC200型25自卸汽车15t台56水泵20KW台3主要机械数量表序号名称规格型号单位数量备注1钢板桩In型9米U型m20502碎C35m31123磴C25片石m32204碎C15m333.55回填砂粗砂m32546土方开挖淤泥m3650主要工程数量表2、钢板桩施工A.施工前联系石油管道管理单位技术人员对石油管道的走向进行精确探测。并设置木桩标志。B.根据石油管道中心线测放出钢板桩轴线（两侧各2m）oCo打桩时严格按桩轴线进行施工，防止影响石油管道，将护坡桩打入土中8米.3 .土方开挖施工A.根据石油管道中心线测放出没有打钢板桩一侧基槽开挖坡顶线(塑状淤泥层放坡采用1：Io5)oBo
5、采用挖掘机进行分层开挖并装车弃运,开挖每层厚度为ImoC.机械开挖至粉质粘土层后采用人工清除基底松土。Do开挖过程中禁止机械碰撞围护结构,且机械必须顺一边走，不许来回碾压。Eo开挖过程中,注意气侯，降雨等预报,按照施工方案要求，采取相应的措施,如覆聚乙稀膜等.Fo施工过程中，有专人作检查观测，发现异常情况时查明原因，采取相应的防护措施。Go挖出的土方及时运走,基坑四周不堆放土方。4 .模板工程施工A.本工程模板为多层胶合模板，模板施工时,进入现场先对模板表面清理,涂刷脱模剂。脱模剂涂刷要均匀,模板表面不得有气泡和脱模剂积痕。模板四周粘贴密封条，密封条要匀称，中间不得出现折叠和皱痕。Bo支护方式
6、采用外侧支撑的施工方法。模板外侧采用50*100方木加固后采用钢管支撑在基槽侧壁。Co模板拆除应遵循先支后拆，后支先拆；先拆非承重部位，后拆承重部位；以及自上而下的原则；D.模板拆除时，用撬杠轻撬,禁止猛砸狠敲,或用撬杠硬砸，以免损伤碎表面或棱角.拆除后的模板、钢管和各种零星构件应及时运至木工房修整,分规格堆放整齐（大模板底部铺垫木方），模板表面碎进行清理，涂刷清油。现场不得遗留任何构件；5 .钢筋工程施工Ao进场钢筋必须有合格证及复验报告,按设计图纸进行配料并核对，钢筋的型号、尺寸、数量、钢号、弯钩、焊接质量，均符合要求后，合格后方可使用.B.钢筋采用现场加工制作，运至现场按照施工平面图布置
7、要求，按邦扎次序、型号、规格整齐堆放在现场规定位置，并进行标识，以方便施工,避免错设钢筋。Do钢筋绑前应对绑扎部位所有杂物清理干净，并按施工图划线、摆筋。6 .混凝土工程施工A.碎严格按配合比要求进行配制，在搅拌站集中拌制合格后用罐车运至施工现场，水平垂直运输采用泵车进行浇筑。罐车进行运输中，从碎搅拌站出口至碎入模时间不得超过45分钟,若发生分层离析现象,须对佐进行二次搅拌；B.混凝土浇筑采用泵车浇筑，配合使用施工溜槽。浇筑混凝土时，设专人看筋、看模,注意观察钢筋模板动态；如发现有钢筋移位模板松动现象要及时处理；C,侧壁片石混凝土浇筑时，要严格控制每层碎厚度和碎坍落度，浇筑时采用分层浇筑，每层
8、厚度不超过50cm,大致水平，分层振捣，边振捣边往里加片石，片石数量不超过混凝土体积的25乐加片石时应注意,片石与模板之间的距离不得小于10cm,片石与片石之间的距离不得小于20cm.在浇筑前每一石块用干净水洗静使其彻底饱和,底层亦应干净并湿润；Do机械振捣，采用插入式振动器振捣；其移动间距不得大于作业半径的1。5倍，一般为30cm40cm,振捣时应快插慢拨，插点均匀排列，逐点移动，不得漏振，不得过分振捣，以免混凝土离析。一般每一插点时间为20-30秒，以表面泛灰浆为准；Eo在混凝土浇筑完毕后，按照放线员给出的标高线进行找平；对碎表面进行压光、抹面；Fo混凝土浇筑时，任意抽取混凝土运输车中的混
9、凝土，在取样员和监理工程师的监督下进行试块制作和碎坍落度检验。7.回填工程施工A.在基础、侧壁模板相继拆除后混凝土强度达到要求后报监理工程，即可进行土方回填。Bo工艺流程：基坑地坪上清理一检验土质一分层铺土一分层碾压密实一分层检验密实度一修理找平验收。Co填土前,应将基土上的洞穴或基底表面上的树根、垃圾等杂物清理干净处理完毕.D.检验土质,检验回填土料的种类、粒径,有无杂物，是否符合规定；及土料的含水量，是否在控制范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施、如遇填料含水量偏低，可采用预先洒水湿润等措施。Eo填土应分层铺摊；每30Omm厚摊铺一次。F.碾压时，轮（夯）迹应相互搭接
10、，防止漏压或漏夯。G.填方超出基底表面时，应保证边缘部位的压实质量.H.在机械施工碾压不到的填土部位，应配合人工推土填充，用蛙式打夯机分层夯打密实。Io填方全部完成后，表面应进行拉线找平，凡超过标准高程的地方，及时依线找平；凡低于标准高程的地方，应补平夯实。J盖板底内部填充采用粗砂回填，回填后采用灌水法密实，待密实度达到路基填筑的要求后再进行盖板结构的施工。8o施工保护措施Ao区域管道保护施工前应根据地下输油管道的初步走向基础上进行精确探测定位。管道中心线及输油管道两侧IOm范围边线在施工现场用明显标记标出。石油管线位于路基内清表时,先用警示桩和灰线标出管线的位置，距管线5米范围内采用人工清表
11、，压路机碾压待粗砂底层及抛石层完成后（管顶覆土厚度约为2米）再进行小振碾压。施工过程中应减少对输油管道周围土体的扰动。B.基槽土方开挖过程中有专人对钢板桩支护结构进行巡查，如发现钢板桩有移位现场，应立即上报相关单位进行处理，以防土体移动对石油管道产生破坏.四、管道保护施工组织保障方案1.组织管理和调查项目部成立石油管线保护领导小组，由项目经理担任组长，总工和专职安全员担任副组长，测量员、施工员等与管线附近施工有关的人员为成员，全方位全过程监控管线的安全情况，及时汇报与汇总,随时掌握管线附近的施工情况及土体的扰动情况，对管线埋设较浅而施工影响相对较大的地方埋设位移观测点,动态观测土体的变形情况，
12、以便采取相应的施工对策。工程开工前，针对石油公司提供的管线位置，用人工开挖探沟，核对管线平面位置的真实误差情况，若误差较大，且不满足最小保护距离时，及时向业主和有关部门报告。石油领导保护小组：组长：林冬香副组长：王志浩陈温民组员：杨明孙志勇陈勇王滨张加武林丽爱高侠林梅兴何文禄郑金水檀东招吴映2,方案报批ao施工单位拟好方案后上报监理单位及建设单位审核。b审核后的方案应上报输油管道单位批准、备案。Co区域管道保护施工单位、建设单位和管道企业协商确定施工作业方案，并签订安全防护协议和安全生产责任书。do施工作业应制定施工作业方案和事故应急预案，配备安全防护设施、设备.五、危险性分析该输油管道输送货
