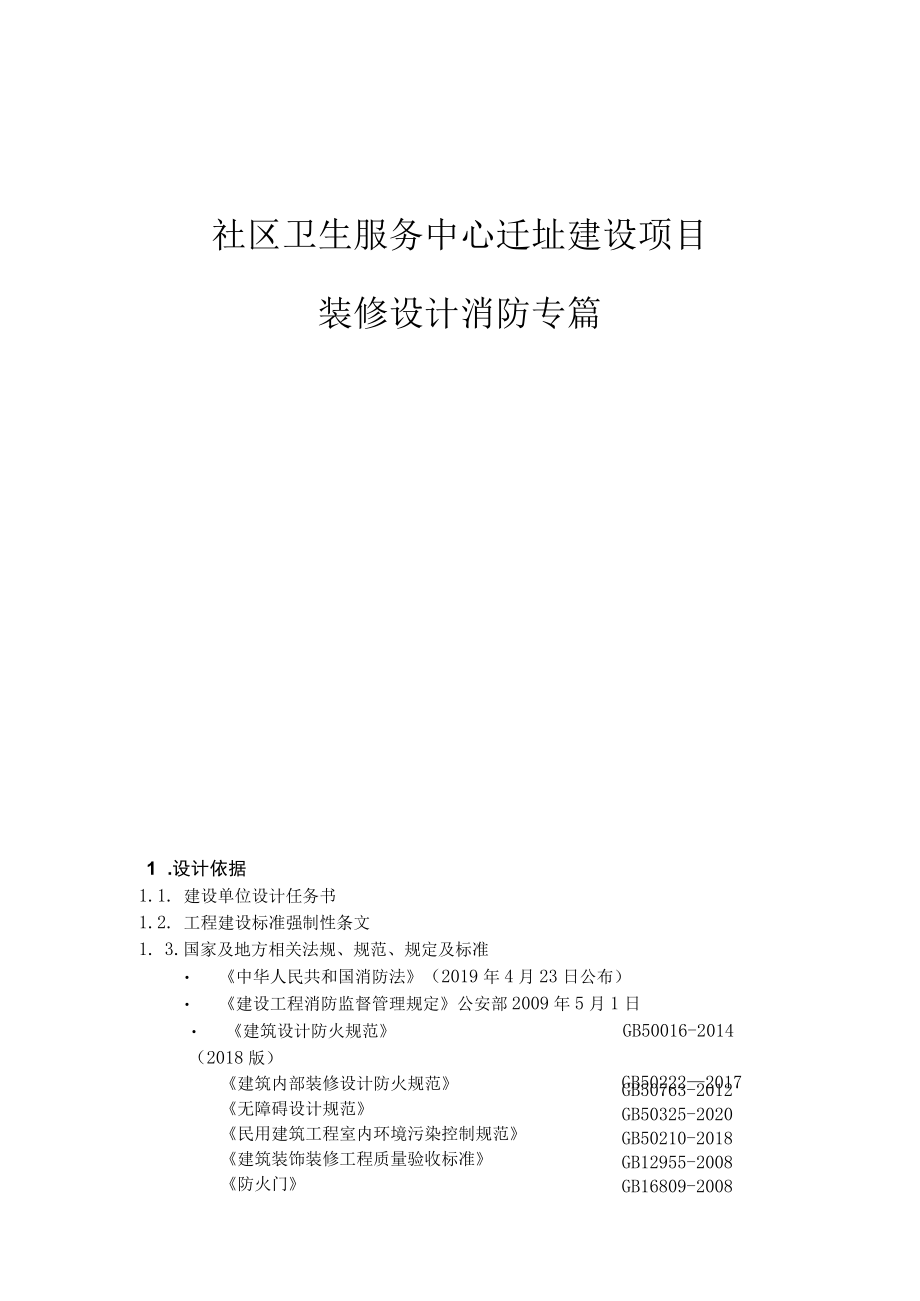

社区卫生服务中心迁址建设项目装修设计消防专篇.docx_第1页
第1页 / 共15页

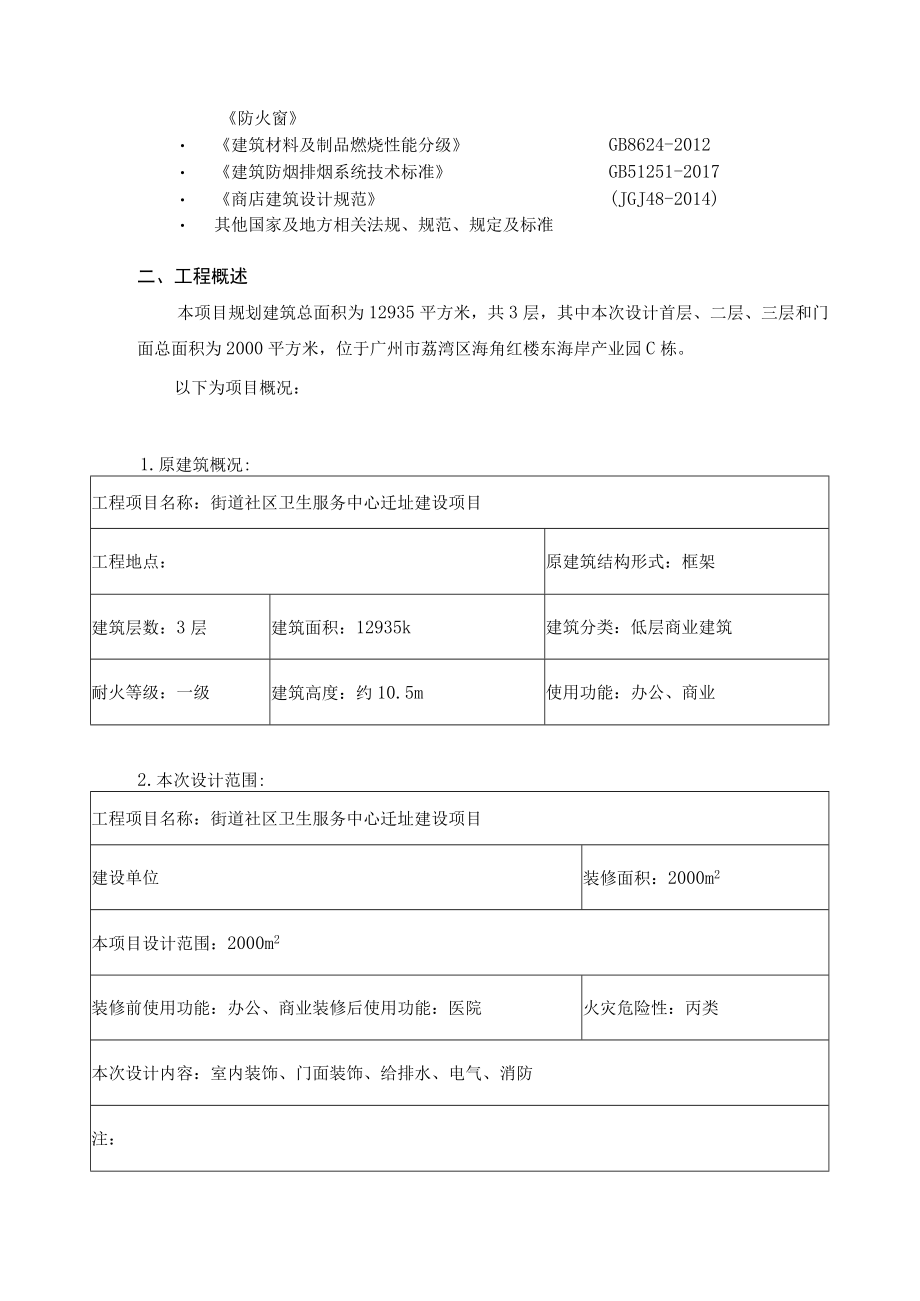

社区卫生服务中心迁址建设项目装修设计消防专篇.docx_第2页
第2页 / 共15页

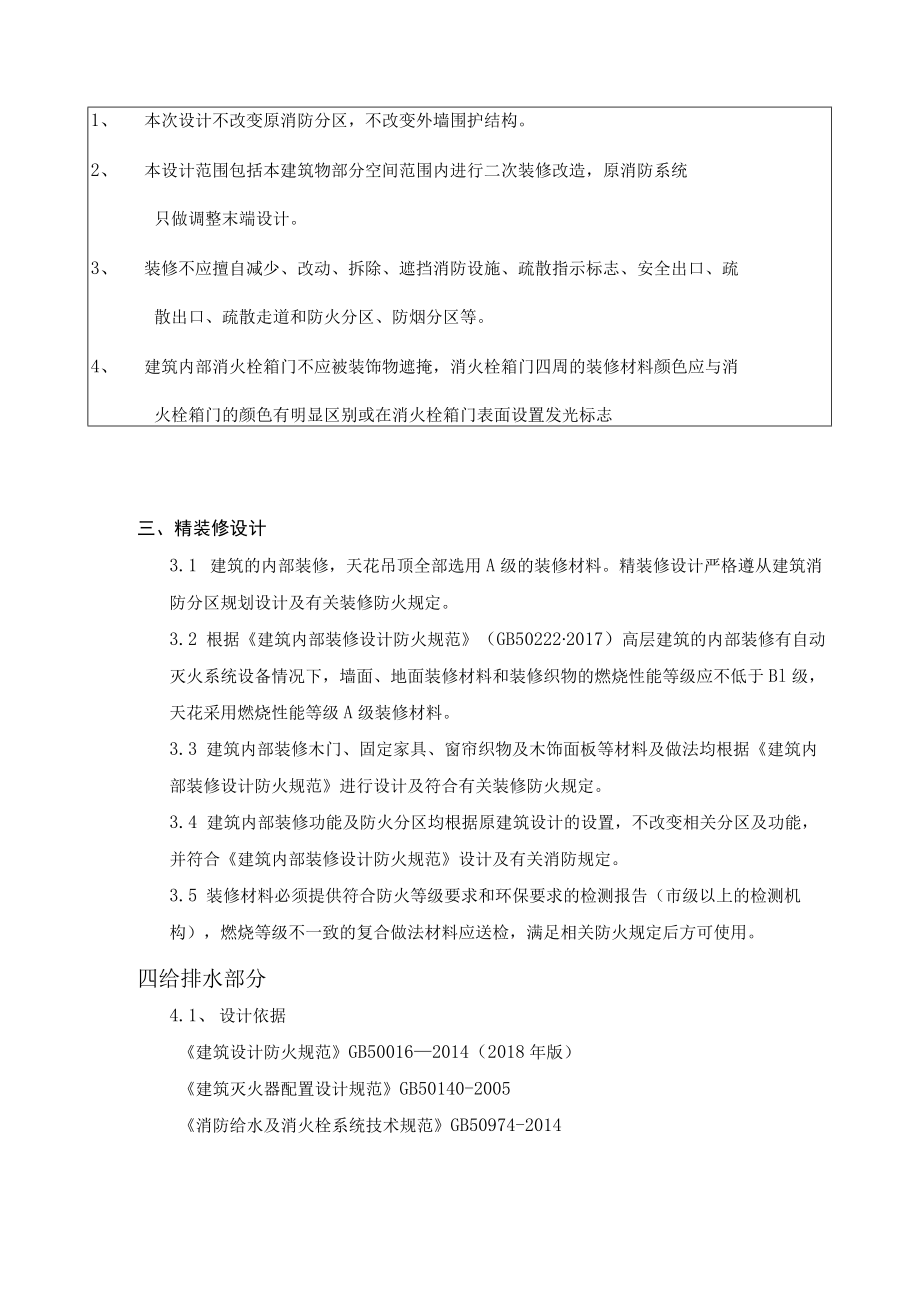

社区卫生服务中心迁址建设项目装修设计消防专篇.docx_第3页
第3页 / 共15页
社区卫生服务中心迁址建设项目装修设计消防专篇.docx_第4页
第4页 / 共15页
社区卫生服务中心迁址建设项目装修设计消防专篇.docx_第5页
第5页 / 共15页
社区卫生服务中心迁址建设项目装修设计消防专篇.docx_第6页
第6页 / 共15页
社区卫生服务中心迁址建设项目装修设计消防专篇.docx_第7页
第7页 / 共15页
社区卫生服务中心迁址建设项目装修设计消防专篇.docx_第8页
第8页 / 共15页
社区卫生服务中心迁址建设项目装修设计消防专篇.docx_第9页
第9页 / 共15页
社区卫生服务中心迁址建设项目装修设计消防专篇.docx_第10页
第10页 / 共15页
亲,该文档总共15页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《社区卫生服务中心迁址建设项目装修设计消防专篇.docx》由会员分享,可在线阅读,更多相关《社区卫生服务中心迁址建设项目装修设计消防专篇.docx(15页珍藏版)》请在第壹文秘上搜索。

1、社区卫生服务中心迁址建设项目装修设计消防专篇1 .设计依据1.1. 建设单位设计任务书1.2. 工程建设标准强制性条文1. 3.国家及地方相关法规、规范、规定及标准 中华人民共和国消防法(2019年4月23日公布) 建设工程消防监督管理规定公安部2009年5月1日 建筑设计防火规范GB50016-2014GB502222017GB50763-2012GB50325-2020GB50210-2018GB12955-2008GB16809-2008(2018版)建筑内部装修设计防火规范无障碍设计规范民用建筑工程室内环境污染控制规范建筑装饰装修工程质量验收标准防火门防火窗 建筑材料及制品燃烧性能分级

2、GB8624-2012 建筑防烟排烟系统技术标准GB51251-2017 商店建筑设计规范(JGJ48-2014) 其他国家及地方相关法规、规范、规定及标准二、工程概述本项目规划建筑总面积为12935平方米,共3层,其中本次设计首层、二层、三层和门面总面积为2000平方米,位于广州市荔湾区海角红楼东海岸产业园C栋。以下为项目概况:1.原建筑概况:工程项目名称:街道社区卫生服务中心迁址建设项目工程地点:原建筑结构形式:框架建筑层数:3层建筑面积:12935k建筑分类:低层商业建筑耐火等级:一级建筑高度:约10.5m使用功能:办公、商业2.本次设计范围:工程项目名称:街道社区卫生服务中心迁址建设项

3、目建设单位装修面积:2000m2本项目设计范围:2000m2装修前使用功能:办公、商业装修后使用功能:医院火灾危险性:丙类本次设计内容:室内装饰、门面装饰、给排水、电气、消防注:1、 本次设计不改变原消防分区,不改变外墙围护结构。2、 本设计范围包括本建筑物部分空间范围内进行二次装修改造,原消防系统只做调整末端设计。3、 装修不应擅自减少、改动、拆除、遮挡消防设施、疏散指示标志、安全出口、疏散出口、疏散走道和防火分区、防烟分区等。4、 建筑内部消火栓箱门不应被装饰物遮掩,消火栓箱门四周的装修材料颜色应与消火栓箱门的颜色有明显区别或在消火栓箱门表面设置发光标志三、精装修设计3.1 建筑的内部装修

4、,天花吊顶全部选用A级的装修材料。精装修设计严格遵从建筑消防分区规划设计及有关装修防火规定。3.2 根据建筑内部装修设计防火规范(GB502222017)高层建筑的内部装修有自动灭火系统设备情况下,墙面、地面装修材料和装修织物的燃烧性能等级应不低于Bl级,天花采用燃烧性能等级A级装修材料。3.3 建筑内部装修木门、固定家具、窗帘织物及木饰面板等材料及做法均根据建筑内部装修设计防火规范进行设计及符合有关装修防火规定。3.4 建筑内部装修功能及防火分区均根据原建筑设计的设置,不改变相关分区及功能,并符合建筑内部装修设计防火规范设计及有关消防规定。3.5 装修材料必须提供符合防火等级要求和环保要求的

5、检测报告(市级以上的检测机构),燃烧等级不一致的复合做法材料应送检,满足相关防火规定后方可使用。四给排水部分4.1、 设计依据建筑设计防火规范GB500162014(2018年版)建筑灭火器配置设计规范GB50140-2005消防给水及消火栓系统技术规范GB50974-2014建筑内部装修设计防火规范(GB50222-2017)自动喷水灭火系统设计规范GB50084-2017建筑专业提供的图纸资料及建设方提供的设计要求。其它与本工程有关的国家和地方规范4.2、 设计范围L室内消火栓灭火系统2 .自动喷水灭火系统3 .灭火器的设置4.3、 室内消火栓灭火系统1、本项目为室内装修改造项目,原建筑已

6、有完整消防系统,本项目主体综合验收已通过。本次设计室内消火栓系统采利用原设计系统,本次设计不对主系统进行修改,本次设计仅对装修范围内的平面进行末端调整。室内消火栓系统设计流量为40L/S,设计范围内消防管网工作压力为0.50MPa。2、建筑物内各层均设消火栓进行保护。其布置保证室内任何一处均有2股水柱同时到达。3、消火栓采用消火栓选用乙型单栓带灭火器箱组合式消火栓,LXBXH=700X240X1800。消火栓箱型号:SG24E65Z-J.参考图集:15S202,第19页。室内消火栓栓口离地面高度为1.10m,栓口出水方向向下或与设置消火栓的墙面相垂直。消火栓栓口动压超过0.5MPa的楼层采用减

7、压稳压消火栓。4、建筑内部消火栓箱门不应被装饰物遮掩,消火栓箱门四周的装修材料颜色应与消火栓箱门的颜色有明显区别或在消火栓栓箱门表面设置发光标志。暗装在墙内的消火栓背面加装甲级防火板,耐火极限:背面为楼梯间不少于3小时,背面为其它房间不少于2小时。5、系统控制(1)消火栓给水加压泵由流量开关和消防控制中心直接开启消防给水加压泵。消火栓水泵开启后,水泵运转信号反馈至消防控制中心和消火栓处。该消火栓和该层或防火分区内的消火栓的指示灯亮。(2)消火栓给水加压泵在泵房内和消防控制中心均设手动开启和停泵控制装置。(3)消火栓给水备用泵在工作泵发生故障时自动投入工作。6、管材:1)室内消火栓管道采用内外壁

8、热浸镀锌钢管,公称压力1.20MPa,管径W50mm时,螺纹连接;管径50mm时,法兰或沟槽式连接应符合GB3091-2008标准。4.4自动喷水灭火系统1、本项目为室内装修改造项目,原建筑已有完整消防系统,本项目主体综合验收已通过。本项目除了不宜用水扑救的场所(配电间)以外,均设置自动喷水灭火系统。2、喷淋采用原设计系统,喷淋系统的管网改造不包括配水管起始的信号阀、水流指示器、减压孔板、末端试水装置或试水阀。在经过管径复核后,装修区域的喷淋管接至现状喷淋立管。火灾危险等级按中危险I级,喷水强度6Lminm2,作用面积160m2,喷淋系统流量为30LSo3、自动喷水灭火系统采用临时高压系统,竖

9、向不分区,由喷淋加压水泵、消防水池、高位消防水池及稳压设备联合供给。每个防火分区设信号闸阀、水流指示器及检验用试水阀,在每个报警阀组控制的最不利点喷头处设末端试水装置。4、除图面注明的特殊喷头外,均采用K=80喷头,天花内喷采用动作喷温度为79度,天花吊顶下方设喷头的动作温度为68度。不吊顶区域采用直立型喷头,天花吊顶下设下垂型喷头,如吊顶内净高大于800mm,吊顶内加设直立型上喷,本工程的喷头均采用快速响应喷头。5、自喷管材采用内外热浸镀锌钢管,管径W50mm时,螺纹连接;管径50mm时,法兰或沟槽式连接应符合GB3091-2008标准。管道、管件及阀门压力为1.6MPao4.5、 灭火器的

10、设置1、根据建筑灭火器配置设计规范(GB50140-2005)规定,本项目按A类中危险级配置灭火器。单具灭火器最低配置MF/ABC4,最大保护距离20mo超出灭火器保护范围的地方补设灭火器。灭火器的摆放应稳固,其铭牌应朝外;手提式灭火器宜设置在灭火器箱内或挂钩、托架上,其顶部离地面高度不应大于L50m,底部离地面高度不宜小于0.08m;灭火器箱不得上锁。4.6、 消防管材室内消火栓管道采用内外壁热浸镀锌钢管,公称压力1.20MPa;管径W50mm时,螺纹连接;管径50mm时,法兰或沟槽式连接应符合GB3091-2008标准。管道阀门需要拆卸的部分采用法兰连接。室外埋地管消防管道采用钢丝网骨架塑

11、料复合管,电熔连接,工作压力WL6MPa;钢丝网骨架塑料复合管的聚乙烯原材料不应低于PE80,内环向应力不应低于8.OMpa,复合层满足静压稳定性和剥离强度的要求。五电气部分5.1、 设计依据建筑设计防火规范GB50016-2014(2018年版)火灾自动报警系统设计规范GB50116-2013民用建筑电气设计标准GB51348-2019自动喷水灭火系统设计规范GB50084-2017建筑防烟排烟系统技术标准GB51251-2017建筑灭火器配置设计规范GB50140-2005消防给水及消火栓系统技术规范GB50974-2014消防应急照明和疏散指示系统技术标准GB51309-2018其它与本

12、工程有关的国家和地方规范。5.2、 电气消防设计1 .负荷分级二级负荷:消防负荷,三级负荷:其它负荷。2 .电源正常电源:由原有低压配电房正常回路引来。应急电源:EPS供电3 .火灾事故照明(1)疏散走道、防烟楼梯间及其前室、消防电梯间及其前室、电梯机房设置疏散照明应急灯。疏散走道的地面水平照度按照不应低于5.0IX考虑、楼梯间内的地面最低水平照度按不应低于10.OIX考虑,人员密集场所内的地面最低水平照度不低于5LX。各层走道,拐角及出入口均设置疏散指示灯,疏散指示灯和标志照明灯具的选型应符合市消防局的有关规定,并且上述灯具采用消防A类灯具,设置消防应急照明集中电源控制箱配电,蓄电池的工作时

13、间不少于L5h。集中电源的蓄电池组达到使用寿命周期后标称的剩余容量应保证放电时间持续工作时间不少于1.5h。4 .导线及敷设本工程应急照明的供电电缆均选用耐火型。明敷设时,采用金属管或金属线槽保护,并应在金属管或金属线槽上采取防火保护措施,或有采用防火桥架,耐火极限不低于LoOh。暗敷在楼板或墙内时,金属管其保护层厚度不小于30mm。5.3、 火灾自动报警及控制系统1 .根据本工程建筑性质,控制中心报警系统组成:(1)火灾自动报警系统(2)火灾事故广播系统(3)消防联动控制系统(4)消防通信系统(5)应急照明系统2 .消防控制室:(1)本工程消防控制室设置在首层,并有直通室外出口。消防控制室内

14、设置火灾自动报警控制器、消防广播、中央电脑、显示器、打印机、电梯运行监控盘及消防对讲电话、专用电话、UPS等设备对整个工程的火灾信号和消防设备进行监视及消防联动控制。(2)消防控制室管理以PCl控制机为工作平台,CRT图形显示中心以建筑平面图的形式显示各报警点的位置和工作状态,并可在图形显示中心直接控制,系统采用人机对话,交互图形显示和复合窗口技术,具有模拟曲线,联动系统关系图,建筑平面图和文件及报表,显示方式均为中文方式(TVlNDOWS运行环境)。并可通过楼宇系统对消防系统进行二次监视及信息共享。(3)消防控制室可接收感烟、感温等探测器的火灾报警信号及水流指示器、检修阀、压力报警阀、手动报

15、警按钮、消火栓按钮的动作信号。(4)消防控制室可显示消防水池、消防水箱水位,显示消防水泵的电源及运行状况。(5)消防控制室可联动控制所有与消防有关的设备。3 .火灾自动报警系统:1 1)火灾自动报警系统按两总线制火灾自动报警系统设计。2 2)探测器布置:本项目设置智能型感烟探测器。探测器与灯具的水平净距应大于0.2m;与自动喷水头的净距应大于0.3m;与墙或其它遮挡物的距离应大于Q5mO3 3)在各主要出入口、疏散楼梯口等场所设手动报警按钮及对讲电话插口。手动报警按钮及对讲电话插孔底距地L4m。消防控制室需设置直拔外线电话。4 4)在电梯机房、消防泵房及机房等场所设消防专用电话。5 5)在消火栓箱内设消火栓报按钮。接线盒设在消火栓的开门侧,底距地1.4m06 6)在通道等公共场所设置火灾应急广播扬声器。7 7)在疏散走道及适当位置,设置火灾警报装置。墙上安装高度为2.5m。8 .消防联动控制系统:消防控制室设置有消防联动控制柜,其控制方式分为自动控制和手

展开阅读全文
