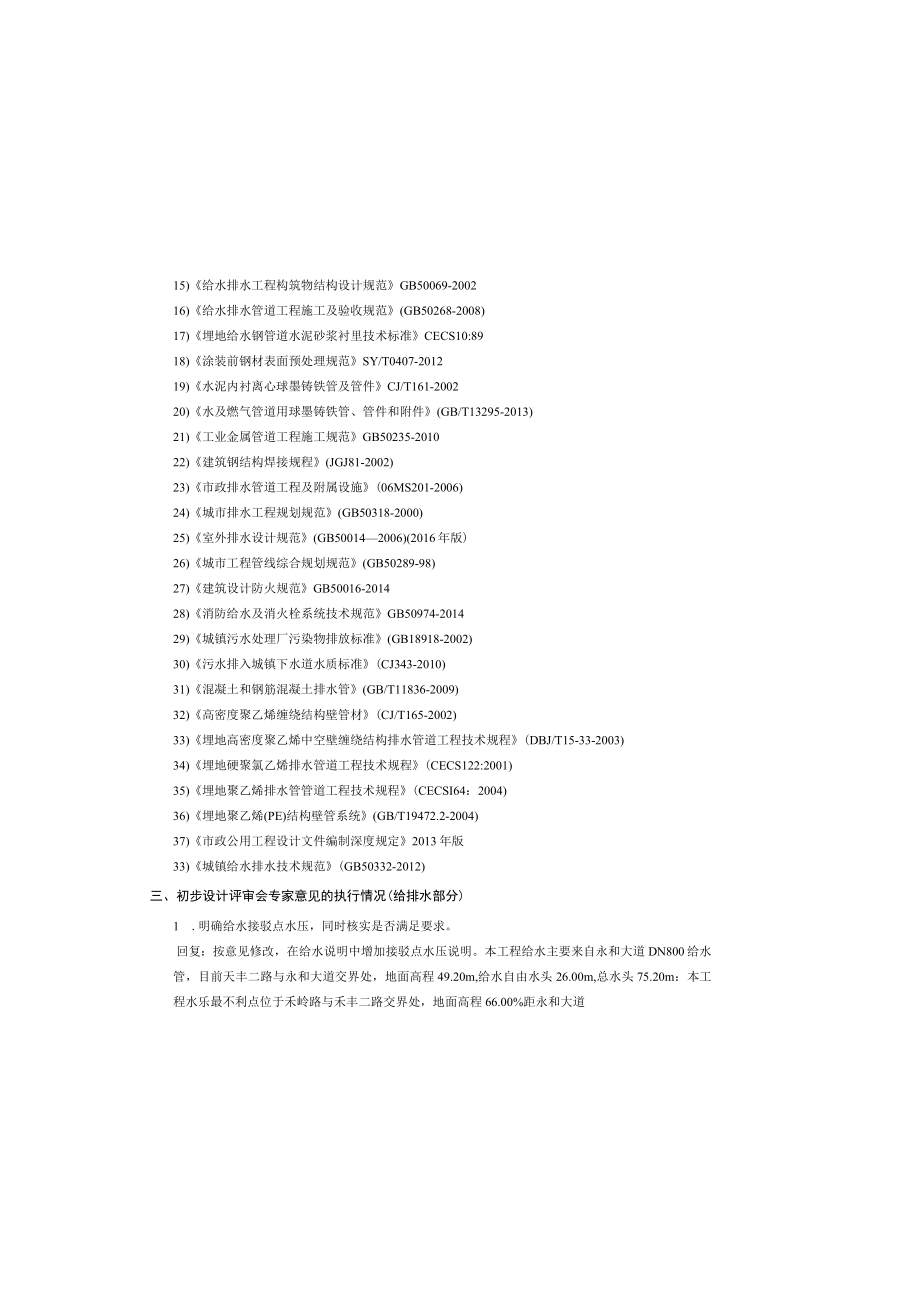

1、15)给水排水工程构筑物结构设计规范GB50069-200216)给水排水管道工程施工及验收规范(GB50268-2008)17)埋地给水钢管道水泥砂浆衬里技术标准CECS10:8918)涂装前钢材表面预处理规范SY/T0407-201219)水泥内衬离心球墨铸铁管及管件CJ/T161-200220)水及燃气管道用球墨铸铁管、管件和附件(GB/T13295-2013)21)工业金属管道工程施工规范GB50235-201022)建筑钢结构焊接规程(JGJ81-2002)23)市政排水管道工程及附属设施(06MS201-2006)24)城市排水工程规划规范(GB50318-2000)25)室外排水
2、设计规范(GB500142006)(2016年版)26)城市工程管线综合规划规范(GB50289-98)27)建筑设计防火规范GB50016-201428)消防给水及消火栓系统技术规范GB50974-201429)城镇污水处理厂污染物排放标准(GB18918-2002)30)污水排入城镇下水道水质标准(CJ343-2010)31)混凝土和钢筋混凝土排水管(GB/T11836-2009)32)高密度聚乙烯缠绕结构壁管材(CJ/T165-2002)33)埋地高密度聚乙烯中空壁缠绕结构排水管道工程技术规程(DBJ/T15-33-2003)34)埋地硬聚氯乙烯排水管道工程技术规程(CECS122:20
3、01)35)埋地聚乙烯排水管管道工程技术规程(CECSI64：2004)36)埋地聚乙烯(PE)结构壁管系统(GB/T19472.2-2004)37)市政公用工程设计文件编制深度规定2013年版33)城镇给水排水技术规范(GB50332-2012)三、初步设计评审会专家意见的执行情况(给排水部分)1 .明确给水接驳点水压，同时核实是否满足要求。回复：按意见修改，在给水说明中增加接驳点水压说明。本工程给水主要来自永和大道DN800给水管，目前天丰二路与永和大道交界处，地面高程49.20m,给水自由水头26.00m,总水头75.20m：本工程水乐最不利点位于禾岭路与禾丰二路交界处，地面高程66.0

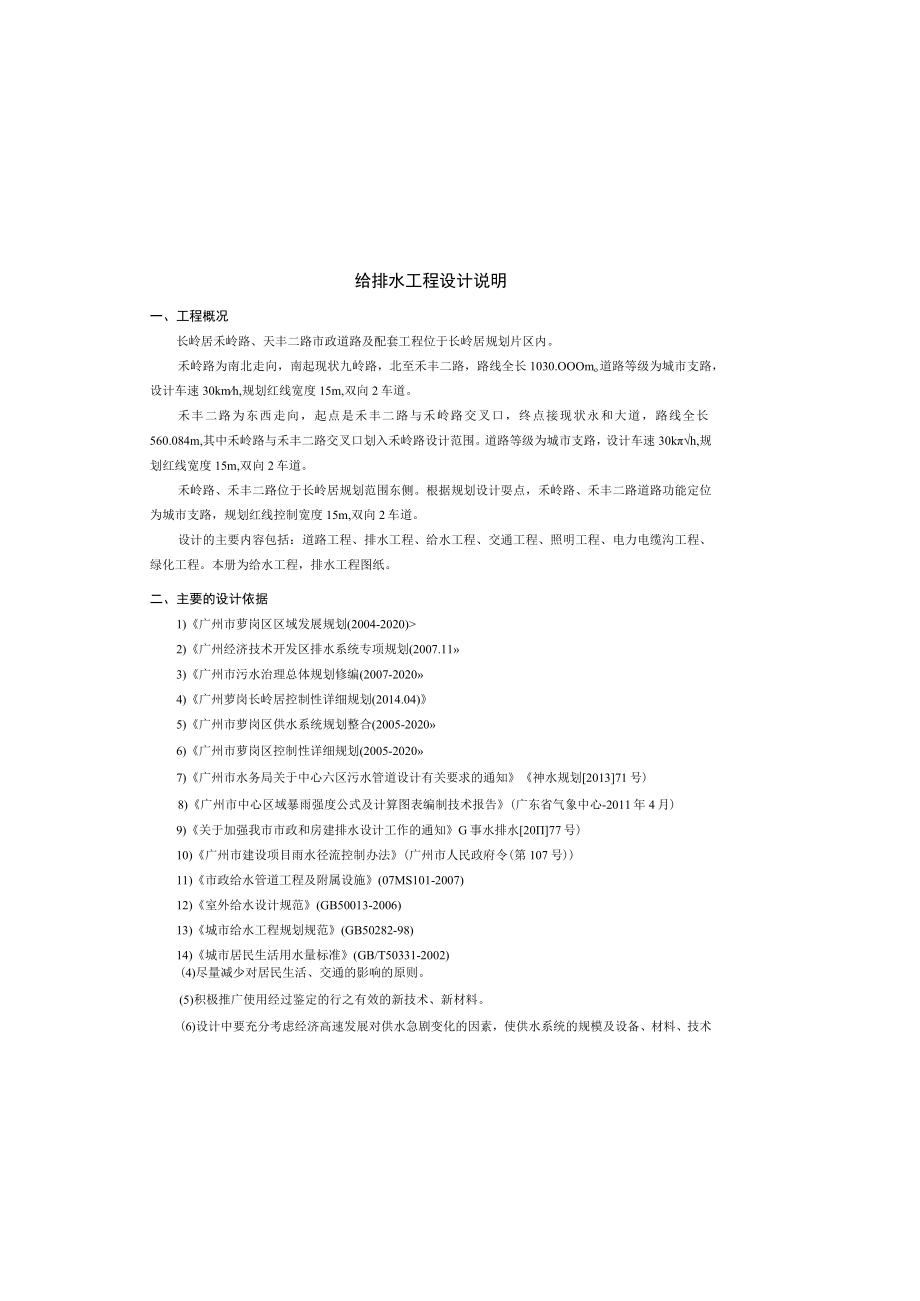

4、0%距永和大道给排水工程设计说明一、工程概况长岭居禾岭路、天丰二路市政道路及配套工程位于长岭居规划片区内。禾岭路为南北走向，南起现状九岭路，北至禾丰二路，路线全长1030.OOOmo道路等级为城市支路，设计车速30kmh,规划红线宽度15m,双向2车道。禾丰二路为东西走向，起点是禾丰二路与禾岭路交叉口，终点接现状永和大道，路线全长560.084m,其中禾岭路与禾丰二路交叉口划入禾岭路设计范围。道路等级为城市支路，设计车速30kh,规划红线宽度15m,双向2车道。禾岭路、禾丰二路位于长岭居规划范围东侧。根据规划设计耍点，禾岭路、禾丰二路道路功能定位为城市支路，规划红线控制宽度15m,双向2车道。
5、设计的主要内容包括：道路工程、排水工程、给水工程、交通工程、照明工程、电力电缆沟工程、绿化工程。本册为给水工程，排水工程图纸。二、主要的设计依据1)广州市萝岗区区域发展规划(2004-2020)2)广州经济技术开发区排水系统专项规划(2007.113)广州市污水治理总体规划修编(2007-20204)广州萝岗长岭居控制性详细规划(2014.04)5)广州市萝岗区供水系统规划整合(2005-20206)广州市萝岗区控制性详细规划(2005-20207)广州市水务局关于中心六区污水管道设计有关要求的通知神水规划201371号)8)广州市中心区域暴雨强度公式及计算图表编制技术报告(广东省气象中心-2

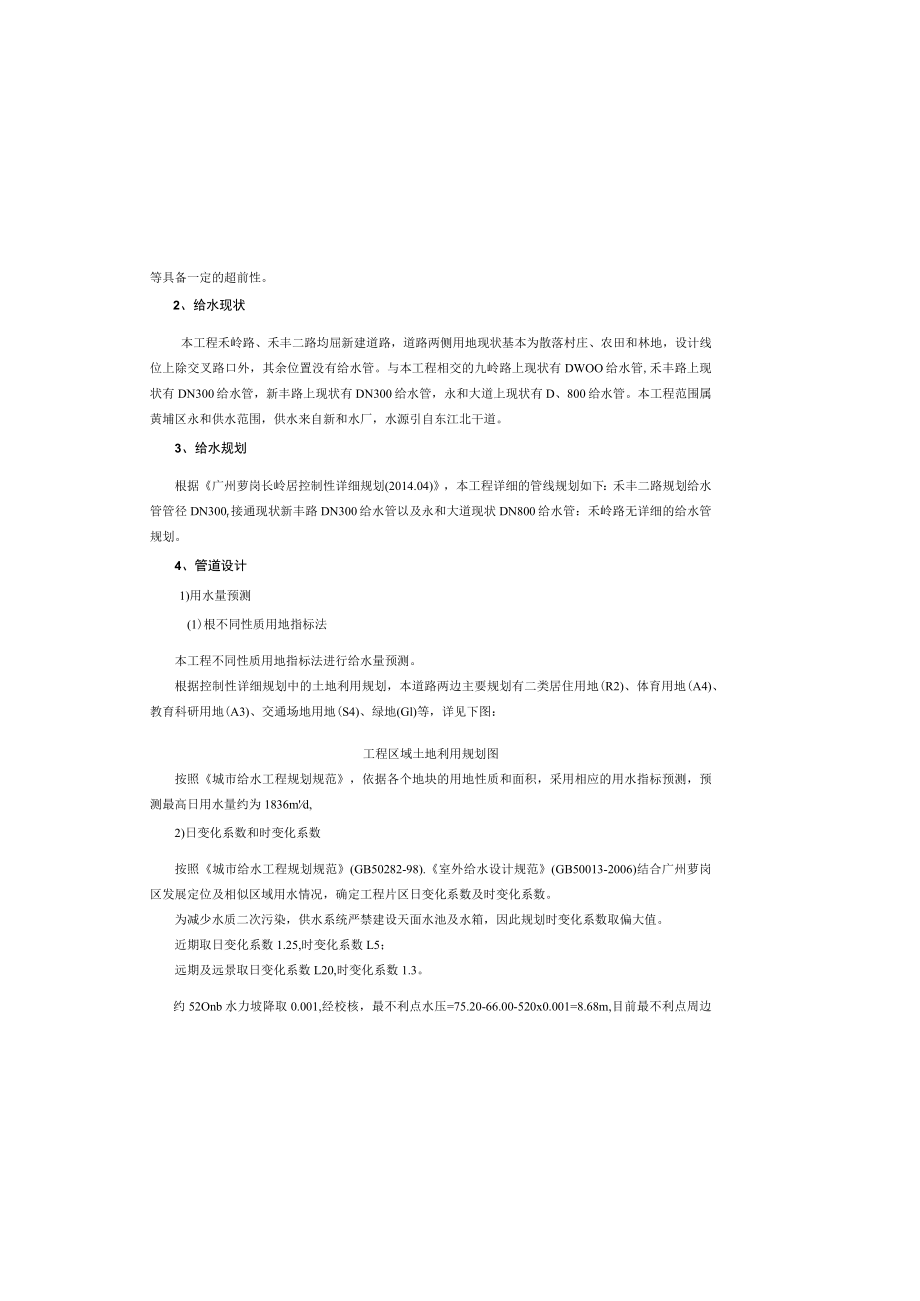

6、011年4月)9)关于加强我市市政和房建排水设计工作的通知G事水排水2077号)10)广州市建设项目雨水径流控制办法(广州市人民政府令(第107号)11)市政给水管道工程及附属设施(07MS101-2007)12)室外给水设计规范(GB50013-2006)13)城市给水工程规划规范(GB50282-98)14)城市居民生活用水量标准(GB/T50331-2002)(4)尽量减少对居民生活、交通的影响的原则。(5)积极推广使用经过鉴定的行之有效的新技术、新材料。(6)设计中要充分考虑经济高速发展对供水急剧变化的因素，使供水系统的规模及设备、材料、技术等具备一定的超前性。2、给水现状本工程禾岭路
7、、禾丰二路均屈新建道路，道路两侧用地现状基本为散落村庄、农田和林地，设计线位上除交叉路口外，其余位置没有给水管。与本工程相交的九岭路上现状有DWOO给水管,禾丰路上现状有DN300给水管，新丰路上现状有DN300给水管，永和大道上现状有D、800给水管。本工程范围属黄埔区永和供水范围，供水来自新和水厂，水源引自东江北干道。3、给水规划根据广州萝岗长岭居控制性详细规划(2014.04)，本工程详细的管线规划如下：禾丰二路规划给水管管径DN300r接通现状新丰路DN300给水管以及永和大道现状DN800给水管：禾岭路无详细的给水管规划。4、管道设计1)用水量预测(1)根不同性质用地指标法本工程不同
8、性质用地指标法进行给水量预测。根据控制性详细规划中的土地利用规划，本道路两边主要规划有二类居住用地(R2)、体育用地(A4)、教育科研用地(A3)、交通场地用地(S4)、绿地(Gl)等，详见下图：工程区域土地利用规划图按照城市给水工程规划规范，依据各个地块的用地性质和面积，采用相应的用水指标预测，预测最高日用水量约为1836md,2)日变化系数和时变化系数按照城市给水工程规划规范(GB50282-98).室外给水设计规范(GB50013-2006)结合广州萝岗区发展定位及相似区域用水情况，确定工程片区日变化系数及时变化系数。为减少水质二次污染，供水系统严禁建设天面水池及水箱，因此规划时变化系数
9、取偏大值。近期取日变化系数1.25,时变化系数L5；远期及远景取日变化系数L20,时变化系数1.3。约52Onb水力坡降取0.001,经校核，最不利点水压=75.20-66.00-520x0.001=8.68m,目前最不利点周边地块尚未开发，近期主要为传输流量，近期可满足水量传输要求：按规划，最不利点周边远期为二类居住用地，由于市政水压达不到建筑供水要求，建议日后地块开发时增设加压设备。2 .补充说明给排水工程设计方案与规划方案不一致的原因。结合现状该地块开发和建设情况,核实收水面积，污水管尽量不采用倒虹顶管设计方案。回复：按最新道路条件与规划，修改完善工程方案，修改后方案与规划一致；根据收集
10、到的周边资料调整收水面积，详见汇水面积图；结合现状管线资料，永和大道污水管埋深较大,禾丰二路污水可以顺接到现状污水管，取消倒虹设置，同时，考虑通车需求，现状箱涵需拆除重建，故本处污水管考虑与箱涵同步开挖施工即可。3 .禾丰二路与新丰路交界处管网设计需整体考虑。回兜：根据现状与规划资料，结合道路条件，对此路口管网进行整体考虑，处理好现状与规划关系，详见给水平面图，排水平面图。四、工程设计（1）供水管网设计必须确保供水的安全性与可靠性，满足生活及消防用水对水量和水压的要求。（2）在保证用水的基础上，充分利用现有资源，节约工程投资，降低运行和管理成本。（3）根据广州市排水总体规划，排水系统采用雨、污
11、分流制。（4）本图尺寸单位：除已注明外，管径、井径以毫米计，其余均以米计。坐标采用广州城建坐标系统，高程系统为广州城建高程系。（5）本设计中的给水管道及构筑物设计合理使用年限为50年。（6）设计汽车荷载等级为城-A级，抗震设防烈度为七度五、给水工程1、设计原则（1）结合规划发展目标，远近期结合，使供水事业能够与社会、经济的发展相协调。（2）实事求是，根据具体情况及发展目标，确定合理的供水规模，以达到既节约投资又能适应社会经济发展的目的。（3）在科学合理布局供水规模与管网位置基础上，优化管网系统，合理利用水资源，降低供水成本。C系数。（5）局部损失估计局部水头损失按沿程水头损失的1020%计算。
12、5、给水设计要点1、给水管道中心线和阀门井、室外消火栓平面定位，除有定位坐标者外，管道中心线根据与道路中心线距离，并与道路中心线平行确定，具体详见管位布置标准横断面图和给水平面图；阀门井、室外消火栓根据道路里程桩号确定。2、管线平面图和纵断面图中，设计地面高程系根据道路设计标高设计，施工时以道路设计标高为准，本设计只作参考。3、图中所注管线高程，指管道中心标高；所注管长为节点之间的管道长度。4、所有管线应严格按设计管位及高程敷设,平面误差应小于20mm,高程小于10mm。设计管线与现状管渠相交、相接处，施工前应先核准现状管渠位置、标高、截面,若与本设计标注不一致,请与设计人员联系解决。5、管线
13、设计范围原则上与道路一致，设计时管线均超出道路设计范围一部分，以利于衔接下段路面施工。所有给水管预留口用盲板封死。预留口非设置在阀门井处时，必须加设标志桩。6、所有给水管道及阀门井均按有地下水的情况施工。7、给水管材、管件、接口给水管材采用球墨铸铁管（PNLOMPa）,执行输水用球墨铸铁管、管件、附件和接口（IS02531：2009）标准，K9级，T型滑入式橡胶圈接口（橡胶圈执行GB/T13295-2008标准）。承插连接的管道，接口中的承口方向应为逆水方向。用户支管、消火栓支管、路口横过路管采用焊接钢管，焊接接口。钢管材质为Q235-B级钢板，直缝焊接管材。标准管件采用铸铁管件，非标准管件采
14、用钢制管件。球墨铸铁管与钢管连接采用法兰连接。管道与阀门连接采用法兰连接。8、阀门DN300（含DN300）以下的管道控制阀门采用弹性座封闸阀，DN300以上的控制阀门采用软密封偏心式方头法兰蝶阀。给水管网上的检修阀门，按照不超过5个消火栓的布置长度进行布置。9、阀门井、井盖及盖座阀门并采用立式海门井，参见图集07MS101-2o井盖、井座均采用新型球墨铸铁材质，所有阀门井收口的井口尺寸必须与采购的井盖相匹配，并应按照相关供水部门的要求施工。阀门井井3）给水管道设计按规划，本工程周边用地规划主要为居住用地，考虑远期居民生活用水以及消防用水的需求，建议本工程道路均敷设给水管。本工程道路标准断面宽
15、度为15m,按广州市城市规划管理技术标准与准则的要求，宽度大于等于40m道路给水系统采用双侧布置，小于40m道路给水系统采用单侧布置。故木工程给水管采用单侧布置,给水主管管径DN300,接永和大道现状DN800给水管与九岭路现状DN300给水管。本工程给水主要来自永和大道DN800给水管，目前禾丰二路与永和大道交界处，地面高程49.20m,给水自由水头26.00m,总水头75.20m；本工程水压最不利点位于禾岭路与禾丰二路交界处，地面高程66.00m,距永和大道约520m,水力坡降取0.001,经校核，最不利点水压=75.20-66.00-520x0.001=8.68m,目前最不利点周边地块尚未开发，近期主要为传输流量，近期可满足水量传输要求：按规划，最不利点周边远期为二类居住用地，由于市政水压达不到建筑供水要求，建议日后地块开发时增设加压设备。根据规范规定，室外消火栓的间距按照间隔不大于120m进行布置，距离路边不超过2m,十字路口50m范围内设置市政消火栓。本工程规道路宽度15m,消火栓采用单侧梅花型布置以满足城市消防需要。同时为
