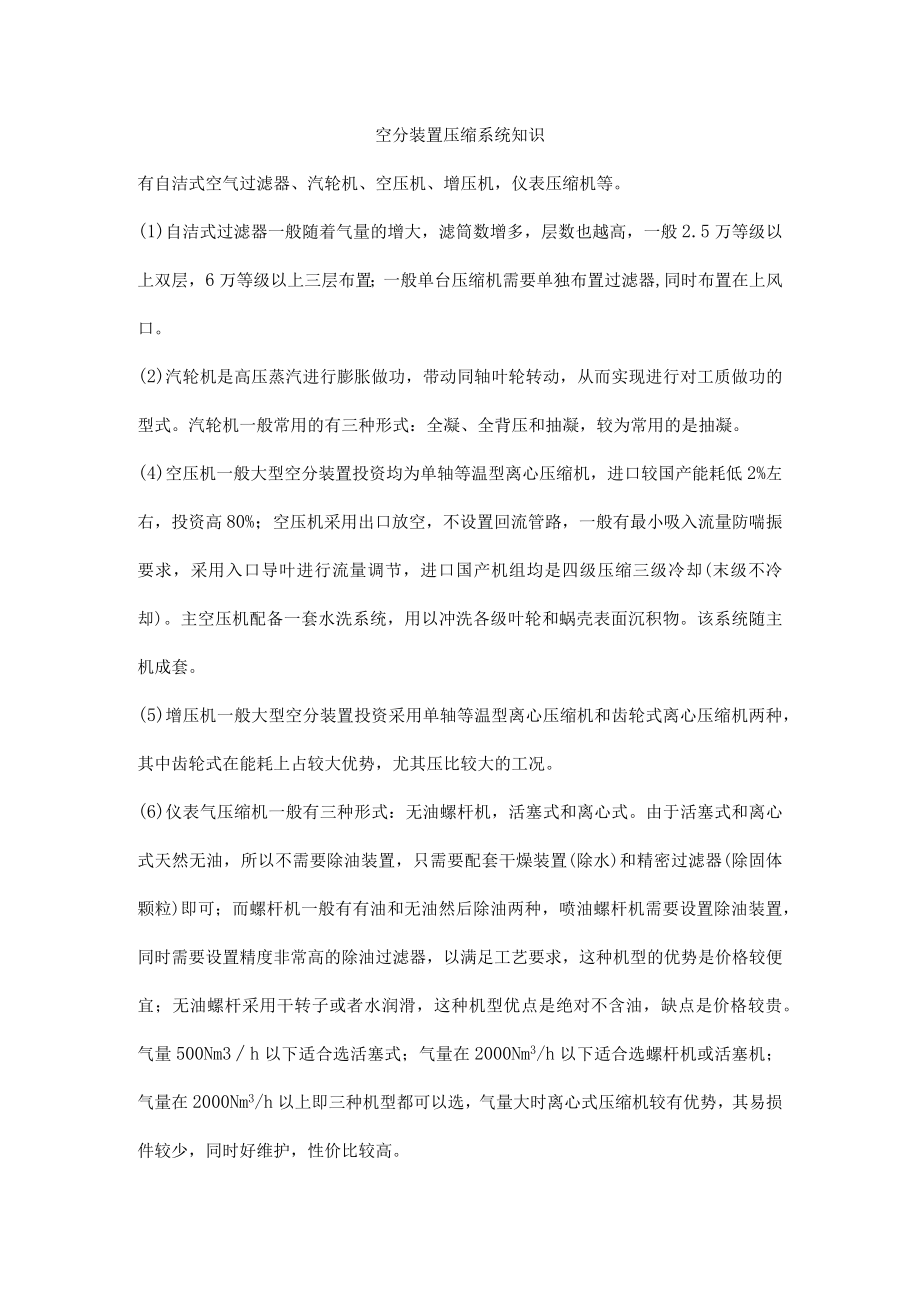

空分装置压缩系统知识.docx_第1页
第1页 / 共2页

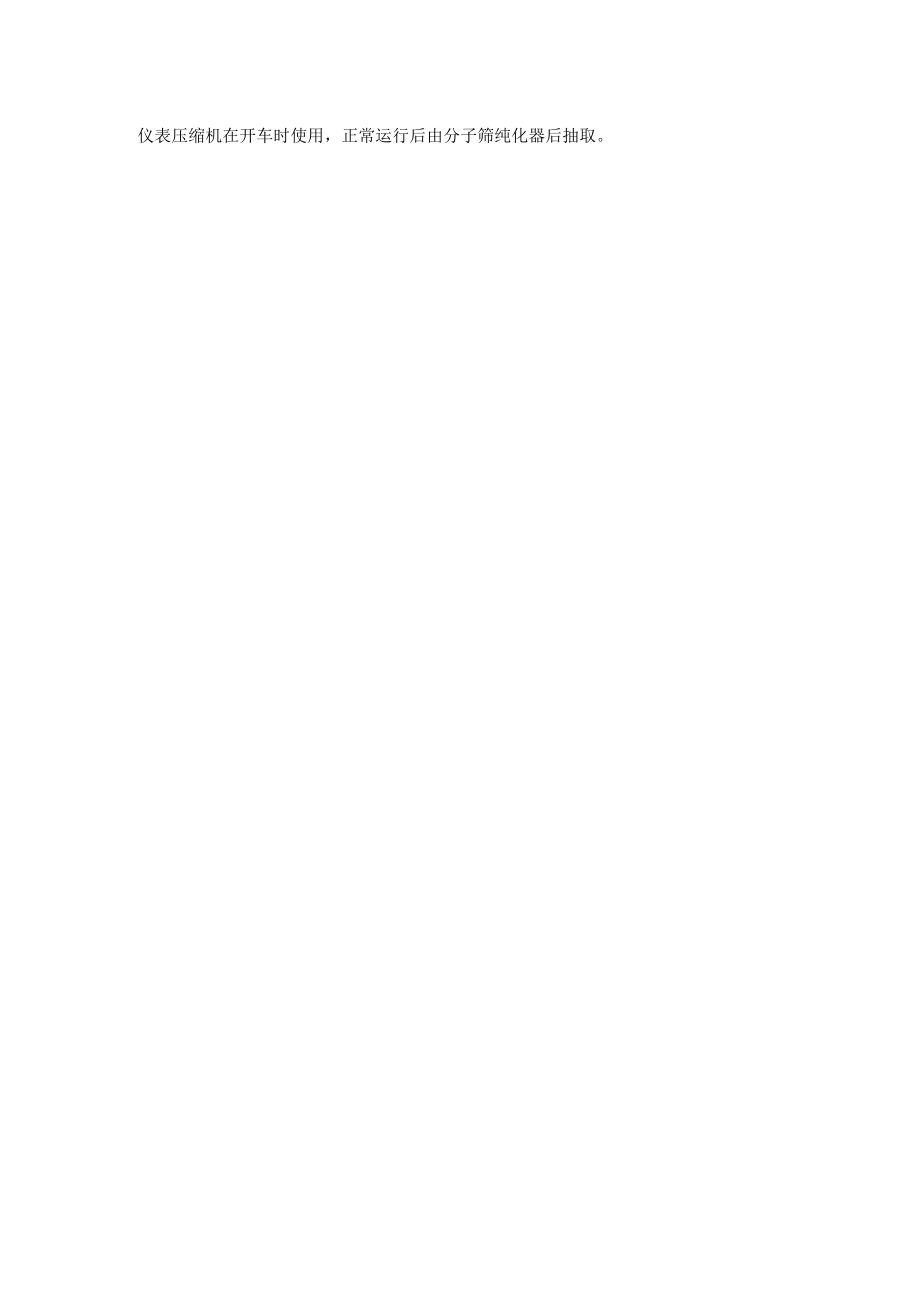

空分装置压缩系统知识.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《空分装置压缩系统知识.docx》由会员分享,可在线阅读,更多相关《空分装置压缩系统知识.docx(2页珍藏版)》请在第壹文秘上搜索。

1、空分装置压缩系统知识有自洁式空气过滤器、汽轮机、空压机、增压机,仪表压缩机等。(1)自洁式过滤器一般随着气量的增大,滤筒数增多,层数也越高,一般2.5万等级以上双层,6万等级以上三层布置;一般单台压缩机需要单独布置过滤器,同时布置在上风口。(2)汽轮机是高压蒸汽进行膨胀做功,带动同轴叶轮转动,从而实现进行对工质做功的型式。汽轮机一般常用的有三种形式:全凝、全背压和抽凝,较为常用的是抽凝。(4)空压机一般大型空分装置投资均为单轴等温型离心压缩机,进口较国产能耗低2%左右,投资高80%;空压机采用出口放空,不设置回流管路,一般有最小吸入流量防喘振要求,采用入口导叶进行流量调节,进口国产机组均是四级

2、压缩三级冷却(末级不冷却)。主空压机配备一套水洗系统,用以冲洗各级叶轮和蜗壳表面沉积物。该系统随主机成套。(5)增压机一般大型空分装置投资采用单轴等温型离心压缩机和齿轮式离心压缩机两种,其中齿轮式在能耗上占较大优势,尤其压比较大的工况。(6)仪表气压缩机一般有三种形式:无油螺杆机,活塞式和离心式。由于活塞式和离心式天然无油,所以不需要除油装置,只需要配套干燥装置(除水)和精密过滤器(除固体颗粒)即可;而螺杆机一般有有油和无油然后除油两种,喷油螺杆机需要设置除油装置,同时需要设置精度非常高的除油过滤器,以满足工艺要求,这种机型的优势是价格较便宜;无油螺杆采用干转子或者水润滑,这种机型优点是绝对不含油,缺点是价格较贵。气量500Nm3h以下适合选活塞式;气量在2000Nm3/h以下适合选螺杆机或活塞机;气量在2000Nm3/h以上即三种机型都可以选,气量大时离心式压缩机较有优势,其易损件较少,同时好维护,性价比较高。仪表压缩机在开车时使用,正常运行后由分子筛纯化器后抽取。
