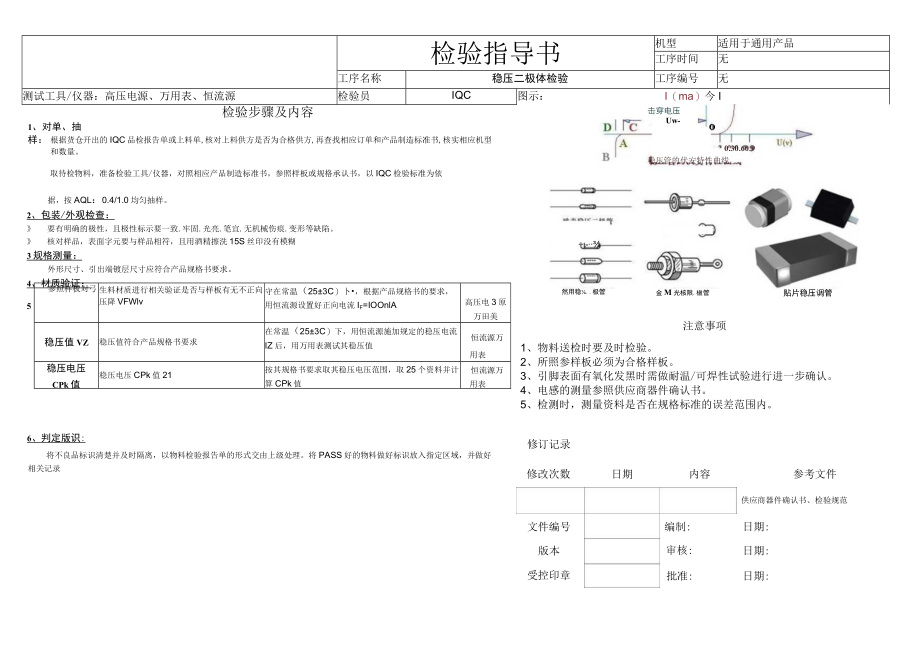

稳压二极体检验指导书.docx_第1页
第1页 / 共2页
稳压二极体检验指导书.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《稳压二极体检验指导书.docx》由会员分享,可在线阅读,更多相关《稳压二极体检验指导书.docx(2页珍藏版)》请在第壹文秘上搜索。

1、检验指导书机型适用于通用产品工序时间无工序名称稳压二极体检验工序编号无测试工具/仪器:高压电源、万用表、恒流源检验员IQC图示:I(ma)今I1、对单、抽样:检验步骤及内容根据货仓开出的IQC品检报告单或上料单,核对上料供方是否为合格供方,再查找相应订单和产品制造标准书,核实相应机型和数量。取待检物料,准备检验工具/仪器,对照相应产品制造标准书,参照样板或规格承认书,以IQC检验标准为依据,按AQL:0.4/1.0均匀抽样。2、包装/外观检查:要有明确的极性,且极性标示要一致.牢固.光亮.笔宜.无机械伤痕.变形等缺陷。核对样品,表面字元要与样品相符,且用酒精擦洗15S丝印没有模糊3规格测量:外

2、形尺寸、引出端镀层尺寸应符合产品规格书要求。4、材质验证:参照样板对弓生料材质进行相关验证是否与样板有无不正向压降VFWlv守在常温(253C)卜,根据产品规格书的要求,用恒流源设置好正向电流IF=IOOnlA高压电3原万田美稳压值VZ稳压值符合产品规格书要求在常温(253C)下,用恒流源施加规定的稳压电流IZ后,用万用表测试其稳压值恒流源万用表稳压电压CPk值稳压电压CPk值21按其规格书要求取其稳压电压范围,取25个资料并计算CPk值恒流源万用表56、判定版识:将不良品标识清楚并及时隔离,以物料检验报告单的形式交由上级处理。将PASS好的物料做好标识放入指定区域,并做好相关记录O然用稳.极管金M光核限.楹管贴片稳压调管击穿电压Uw-0.30.60.9稳压管的伏安特性曲线-注意事项1、物料送检时要及时检验。2、所照参样板必须为合格样板。3、引脚表面有氧化发黑时需做耐温/可焊性试验进行进一步确认。4、电感的测量参照供应商器件确认书。5、检测时,测量资料是否在规格标准的误差范围内。修订记录修改次数文件编号版本受控印章日期内容编制:审核:批准:参考文件供应商器件确认书、检验规范日期:日期:日期:
