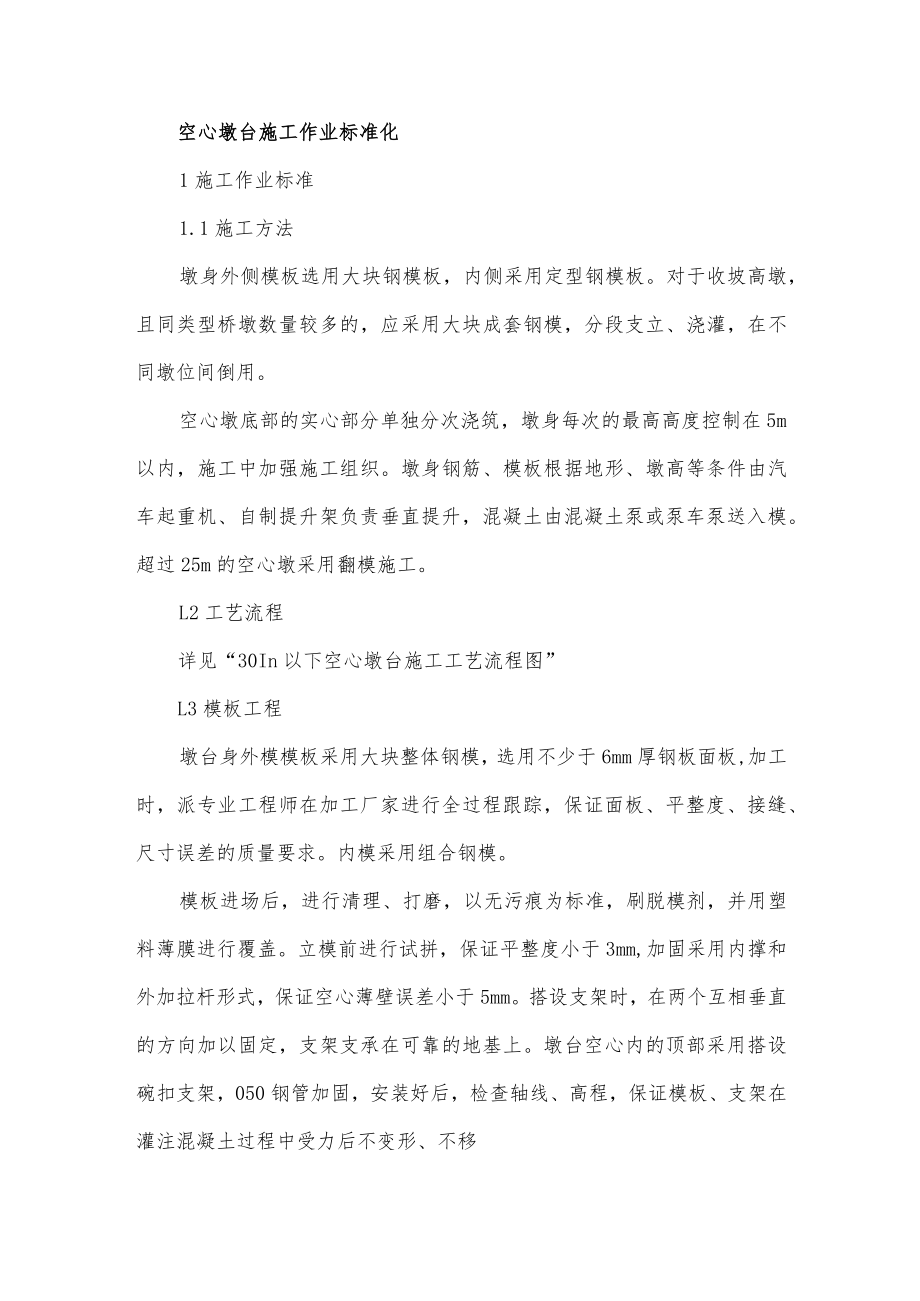

1、空心墩台施工作业标准化1施工作业标准1.1施工方法墩身外侧模板选用大块钢模板，内侧采用定型钢模板。对于收坡高墩，且同类型桥墩数量较多的，应采用大块成套钢模，分段支立、浇灌，在不同墩位间倒用。空心墩底部的实心部分单独分次浇筑，墩身每次的最高高度控制在5m以内，施工中加强施工组织。墩身钢筋、模板根据地形、墩高等条件由汽车起重机、自制提升架负责垂直提升，混凝土由混凝土泵或泵车泵送入模。超过25m的空心墩采用翻模施工。L2工艺流程详见“30In以下空心墩台施工工艺流程图”L3模板工程墩台身外模模板采用大块整体钢模，选用不少于6mm厚钢板面板,加工时，派专业工程师在加工厂家进行全过程跟踪，保证面板、平整

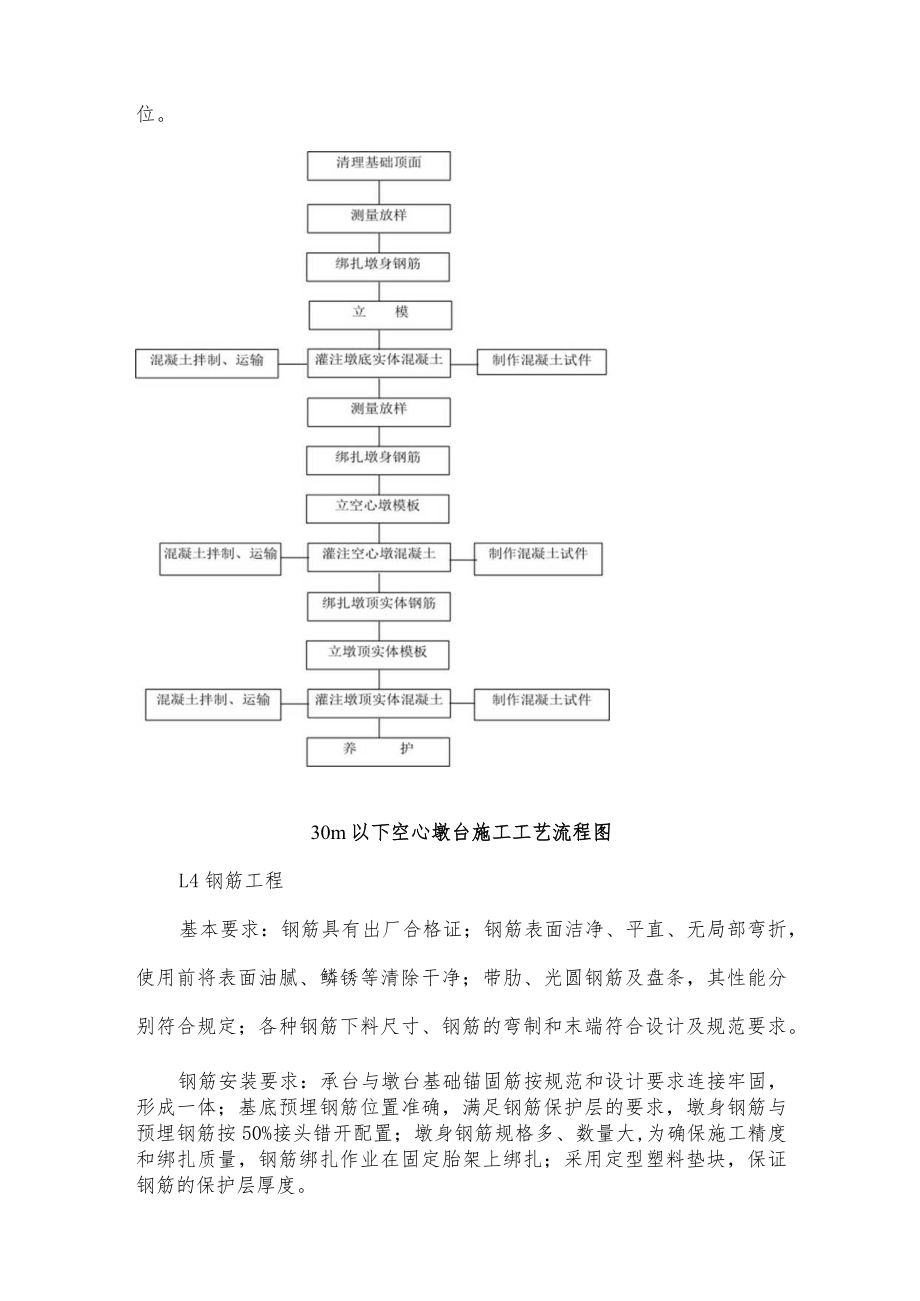

2、度、接缝、尺寸误差的质量要求。内模采用组合钢模。模板进场后，进行清理、打磨，以无污痕为标准，刷脱模剂，并用塑料薄膜进行覆盖。立模前进行试拼，保证平整度小于3mm,加固采用内撑和外加拉杆形式，保证空心薄壁误差小于5mm。搭设支架时，在两个互相垂直的方向加以固定，支架支承在可靠的地基上。墩台空心内的顶部采用搭设碗扣支架，050钢管加固，安装好后，检查轴线、高程，保证模板、支架在灌注混凝土过程中受力后不变形、不移位。30m以下空心墩台施工工艺流程图L4钢筋工程基本要求：钢筋具有出厂合格证；钢筋表面洁净、平直、无局部弯折，使用前将表面油腻、鳞锈等清除干净；带肋、光圆钢筋及盘条，其性能分别符合规定；各种

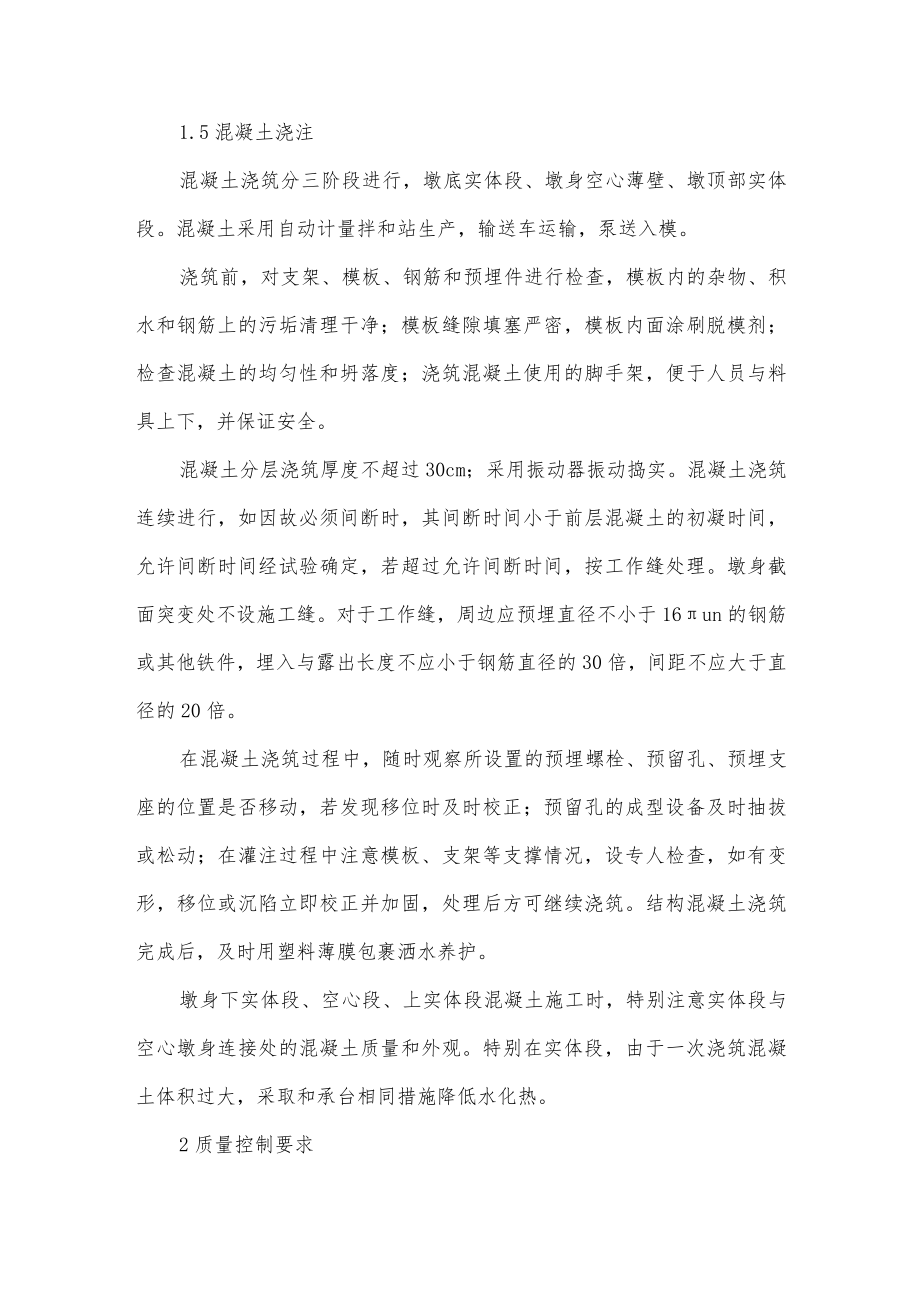

3、钢筋下料尺寸、钢筋的弯制和末端符合设计及规范要求。钢筋安装要求：承台与墩台基础锚固筋按规范和设计要求连接牢固，形成一体；基底预埋钢筋位置准确，满足钢筋保护层的要求，墩身钢筋与预埋钢筋按50%接头错开配置；墩身钢筋规格多、数量大,为确保施工精度和绑扎质量，钢筋绑扎作业在固定胎架上绑扎；采用定型塑料垫块，保证钢筋的保护层厚度。1.5混凝土浇注混凝土浇筑分三阶段进行，墩底实体段、墩身空心薄壁、墩顶部实体段。混凝土采用自动计量拌和站生产，输送车运输，泵送入模。浇筑前，对支架、模板、钢筋和预埋件进行检查，模板内的杂物、积水和钢筋上的污垢清理干净；模板缝隙填塞严密，模板内面涂刷脱模剂；检查混凝土的均匀性和
4、坍落度；浇筑混凝土使用的脚手架，便于人员与料具上下，并保证安全。混凝土分层浇筑厚度不超过30cm；采用振动器振动捣实。混凝土浇筑连续进行，如因故必须间断时，其间断时间小于前层混凝土的初凝时间，允许间断时间经试验确定，若超过允许间断时间，按工作缝处理。墩身截面突变处不设施工缝。对于工作缝，周边应预埋直径不小于16un的钢筋或其他铁件，埋入与露出长度不应小于钢筋直径的30倍，间距不应大于直径的20倍。在混凝土浇筑过程中，随时观察所设置的预埋螺栓、预留孔、预埋支座的位置是否移动，若发现移位时及时校正；预留孔的成型设备及时抽拔或松动；在灌注过程中注意模板、支架等支撑情况，设专人检查，如有变形，移位或沉
5、陷立即校正并加固，处理后方可继续浇筑。结构混凝土浇筑完成后，及时用塑料薄膜包裹洒水养护。墩身下实体段、空心段、上实体段混凝土施工时，特别注意实体段与空心墩身连接处的混凝土质量和外观。特别在实体段，由于一次浇筑混凝土体积过大，采取和承台相同措施降低水化热。2质量控制要求工班在作业时，按照下列标准进行质量控制；每道工序完成后,质检员按照下列要求进行检验。墩台模板允许偏差和检验方法序号项目允许偏差(Inm)检验方法1前后、左右距中心线尺寸10测量检查每边不少于2处2表面平整度3Im靠尺检查不少于5处3相邻模板错台1尺量检查不少5处4空心墩壁厚3尺量检查不少5处5同一梁端两垫石高差2测量检查6墩台支承垫石顶面高程05经纬仪测量7预埋件和预留孔位置5纵横两向尺量检查混凝土城台允许偏差和检验方法序号项Fl允许偏差(mm)检验方法1墩台前后、左右边缘距设计中心线尺寸20测量检查不少于52空心墩壁厚53桥墩平面扭角24表面平整度5Im靠尺检查不少于5处5简支混凝梁每片混凝土梁一端两支承垫石顶面高差3i则量检查每孔混凝土梁一端两支承垫石顶面高差46支承垫石顶面高程0-107预埋件和预留孔位置5
