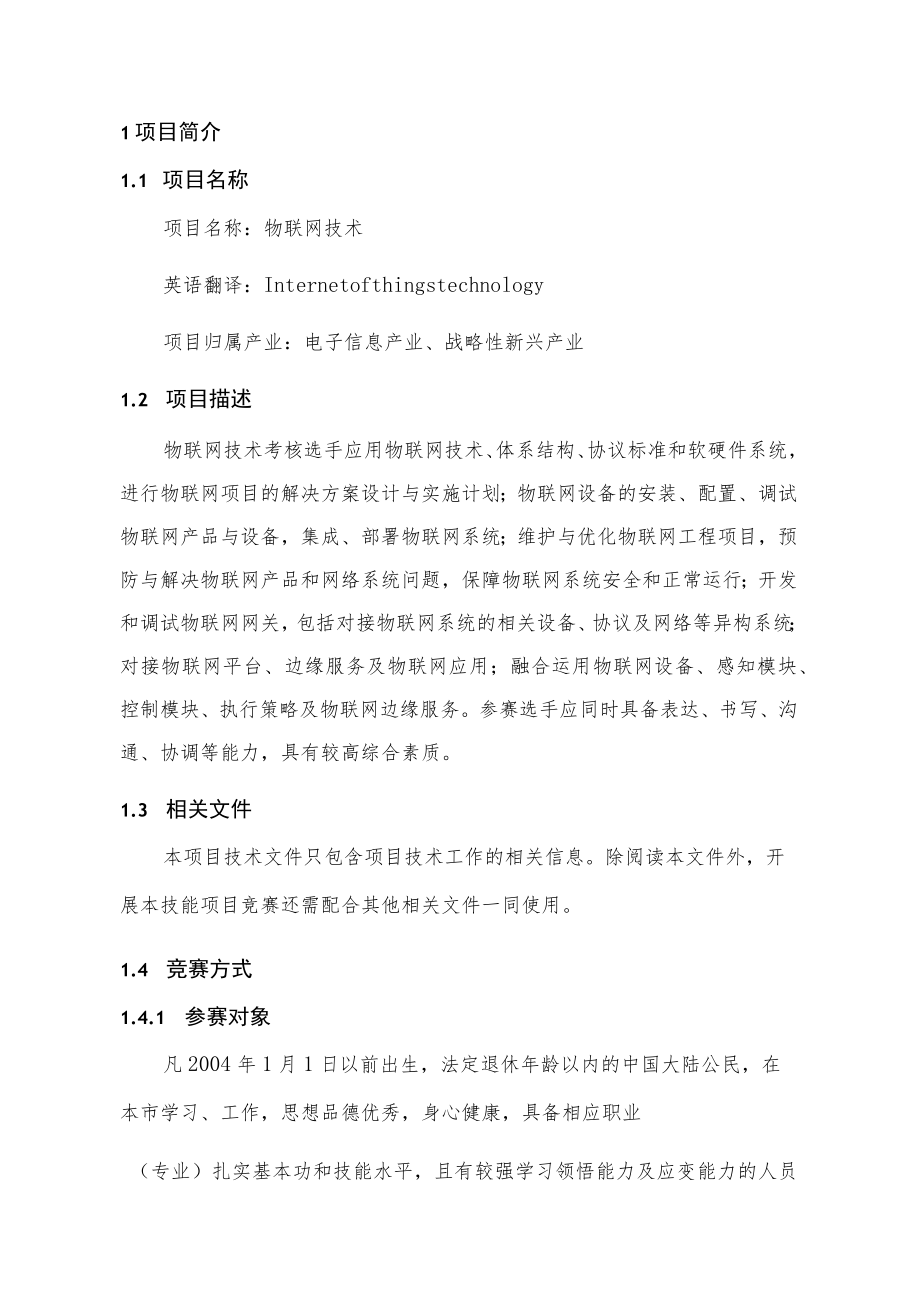

1、第一届全国技能大赛青岛市选拔赛物联网技术项目技术文第一届全国技能大赛青岛市选拔赛组委会2020年8月1项目简介1.1 项目名称项目名称:物联网技术英语翻译:Internetofthingstechnology项目归属产业:电子信息产业、战略性新兴产业1.2 项目描述物联网技术考核选手应用物联网技术、体系结构、协议标准和软硬件系统,进行物联网项目的解决方案设计与实施计划;物联网设备的安装、配置、调试物联网产品与设备,集成、部署物联网系统;维护与优化物联网工程项目,预防与解决物联网产品和网络系统问题,保障物联网系统安全和正常运行;开发和调试物联网网关,包括对接物联网系统的相关设备、协议及网络等异构

2、系统;对接物联网平台、边缘服务及物联网应用;融合运用物联网设备、感知模块、控制模块、执行策略及物联网边缘服务。参赛选手应同时具备表达、书写、沟通、协调等能力,具有较高综合素质。1.3 相关文件本项目技术文件只包含项目技术工作的相关信息。除阅读本文件外,开展本技能项目竞赛还需配合其他相关文件一同使用。1.4 竞赛方式1.4.1 参赛对象凡2004年1月1日以前出生,法定退休年龄以内的中国大陆公民,在本市学习、工作,思想品德优秀,身心健康,具备相应职业(专业)扎实基本功和技能水平,且有较强学习领悟能力及应变能力的人员均可报名参加。1.4.2 参赛方式竞赛采取单人赛形式,参赛选手根据任务要求,在规定

3、时间内实现比赛任务,竞赛工位的计算机已部署好运行环境。赛题以任务书的形式发放,竞赛使用的软件或参考资料在赛前拷贝至参赛选手的计算机,参赛选手根据任务书的要求完成竞赛任务。2竞赛目的为深入贯彻落实习近平总书记对我国选手在世界技能大赛上取得佳绩作出的重要指示精神,充分发挥职业技能竞赛在促进技能人才培养、推动开展职业技能培训和弘扬工匠精神方面的重要作用。根据人力资源和社会保障部公布的物联网领域相关国家职业标准,包括:物联网安装调试员、物联网工程技术人员,结合企业职业岗位对人才培养需求,充分对接相关行业新业态发展、物联网产业链延伸交叉与技术进步需求。通过组织中华人民共和国第一届技能大赛物联网技术项目选

4、拔赛,进一步加深我市对物联网相关技术技能发展趋势的了解与认识,并向社会展示物联网技术、推广物联网技术,促进物联网技术竞赛和物联网技术人才培养工作科学有序地发展。3选手应具备的能力本项目参赛选手应熟练掌握的知识点及应具备的特定技能,参照物联网安装调试员(职业编码6-25-04-09)、物联网工程技术人员(职业编码2-02-10-10)职业定义编制,可作为竞赛选手训练及准备的参考。个人(选手)应具备的能力如下:1)根据项目需求,进行任务分解、设置里程碑、制定目标计划表。2)设计系统架构,完成物联网系统拓扑结构,并确定关键技术及关键设备。3)正确应用Tags技术满足客户要求,包括Low-freque

5、ncyRFID、High-frequencyRFID、Ultra-high-frequencyRFID、BarCodeQRCodeo4)正确应用物联网设备满足客户要求,包括:数字量传感器、模拟量传感器、执行设备。5)尝试用新方法应用有线通信网络,包括:CAN总线、485总线。6)尝试用新方法应用无线通信网络,包括:ZigBee.6LoWPAN,NB-IOT、LoRao7)根据物联网平台设计物联网网关接入方式,包括:MQTT.LwM2M.CoAPo8)挑战设计物联网子系统,包括:应用服务子系统、操作管理子系统和交换子系统等。9)对传感器、识别设备及执行设备的类别、特性参数、使用方法及典型应用。W

6、)数据库的基础概念及数据库系统原理Q11)模拟量传感器的接入及测量方式,如电流型、电压型模拟量传感器的输入,数字量传感器的接入及测量方式。12)万用表、无线信号分析仪等工具的使用方法。13)串口调试工具的使用方法。14) TCP/IP的基本原理、配置方法及应用开发Q15) DevOps基本知识和常用方法。16)解读和应用物联网工程技术资料。17)使用测试软件进行专业检测传感器和执行设备。18)建立传感器、执行设备与物联网网关、物联网子系统或物联网应用的连接19)配置Proximitynetwork,实现物联网设备近距离及专用网络,包括:ZigBee,LPWAN等。20)配置ACCeSSnetw

7、ork,实现物联网网关接入互联网。21)根据现场项目方案,进行复杂电源及信号线路调整并连接,并使设备正常工作。22)安装并配置物联网应用程序、工具以及开发环境。23)搭建和配置物联网系统,包括:容器部署、边缘计算等相关服务。24)根据项目设计方案,进行物联网设备、应用、物联网子系统等软硬件系统联调。25)开发物联网设备,实现协议转换、地址映射、数据处理、信息融合、设备认证。26)开发物联网设备,实现传感器、执行器等设备的管理,如添加、删除、修改、查询,并实现数据存储。27)实现API用于可视化物联网应用开发工具调用完成传感器、执行设备数据的展现。28)完成在线链路检测与物联网平台断线自动重连。

8、29)开发物联网设备,实现界面完成如本地系统参数设置、实时数据展示。30)实现对数据补传,如断电重启、网络异常或阻塞时数据丢失,在网络空闲的时再次发送。实现与物联网平台完成数据安全传输。31)利用图形化工具,创建可适应不同屏幕尺寸的Web应用。使用控件完成物联网传感数据、设备状态的实时显示Q完成物联网传感历史波动数据的展示,使用控件完成物联网设备分布状况、在线状态数据的展示、物联网设备的控制、策略联动。32)部署应用到边缘服务器上并调试实现与边缘服务的数据交互。33)使用SSH.Telnet等工具登录网关、边缘服务器等设备了解设备运行状况、获取设备运行日志。34)通过分析日志定位故障位置,使用

9、网络工具进行获取报文,分析消息,定位故障原因Q35)通过更新参数优化系统,升级固件优化、维护系统。36)通过检测模拟量、数字量传感器的电流及电压范围,确定传感器故障。通过检测执行设备的电流及电压范围,确定执行设备故障并更换故障的传感器及执行设备。37)定期进行物联网系统巡检,解决因系统导致的各种BUG及修复因误操作导致的数据错误Q4竞赛内容本次竞赛以中华人民共和国第一届职业技能大赛物联网技术项目为指导,并结合物联网领域相关国家职业标准和国内行业实际来组织命题。涉及物联网系统的选型规划设计,安装调试硬件设备,建立管理网络环境,部署安装软件系统,配置应用云平台,应用设计和展示等任务。4.1竞赛模块

10、日程模块编号模块名称时间分配分值权重ClA物联网项目分析与设计2.5小时10%B物联网设备安装与调试40%C物联网平台部署与配置20%D物联网系统维护与优化10%E物联网应用设计与展示15%F职业素养5%总计2.5小时100%4.2模块简述4.2.1 模块A物联网项目分析与设计按照任务要求结合物联网技术、体系结构、协议标准和软硬件系统进行物联网项目的需求分析,对物联网系统的选型规划设计,对物联网设备参数的认知,对物联网设备和网络的拓扑关系进行绘制,设备接线图的正确绘制,参考如下:物联网系统方案选型;识别物联网设备;物联网设备参数确认;绘制物联网设备接线图;识读电子电路图;设计系统拓扑图。4.2

11、.2模块B物联网设备安装与调试按照任务要求对传感器、执行器、识别设备、无线传感网、智能网关等物联网设备进行安装、配置与调试,对物联网网络传输层进行连接和搭建。搭建局域网,并对各终端设备的有线网络、无线网络进行连接和配置,参考如下:选择合理的位置固定安装物联网设备;连接物联网设备的电路,线路整齐规范;配置物联网传感网络;配置局域网网络环境;建立物联网设备与应用之间的连接;安装设备配置程序。4.2.3模块C物联网平台部署与配置根据任务要求对平台的应用场景系统进行部署配,包括对服务器及应用的安装、数据库的应用、软件系统的部署、物联网网关的配置。使用物联网云平台,配置物联网应用,实现物联网模块设备、物

12、联网网关、物联网云平台之间的数据传输、执行器的操作、数据的展示,参考如下:服务器操作系统的安装、功能的升级;数据库的安装、配置与使用等;配置系统网络参数;安装与配置边缘服务;配置物联网中心网关;注册云平台账号;创建云平台项目;配置云平台策略。4.2.4模块D物联网系统维护与优化根据任务要求维护物联网系统,性能的优化,使用工具软件能抓取数据报文并对抓取的数据报文进行解读,运用故障排查手段排除物联网问题,优化物联网网络,通过系统操作使用和日志,发现和处理常见的系统故障和错误,保障物联网系统安全和正常运行,参考如下:查看日志信息,处理系统异常;使用网络协议分析软件抓取的数据报文;软硬件故障诊断,更新

13、参数;维护物联网软硬件系统;配置网络防火墙访问规则。4.2.5模块E物联网应用设计与展示根据任务要求融合运用物联网设备、感知模块、控制模块、灵活使用策略进行设备联动,使用可视化工具完成数据的综合应用展示,快速生成智慧家居、智慧物流、智慧农业、智慧养老等物联网场景应用,并完成物联网应用的部署发布,参考如下:创建物联网应用;页面可视化设计;传感数据展示;历史数据展示;执行设备控制;联动策略使用;场景应用部署。4. 2.6模块F职业素养考核参赛选手在职业规范、工作计划、工作风貌等方面的职业素养成绩,参考如下:工位卫生整理;工具还原规整;设备摆放工整;设备安装布局均匀、美观、整齐。5. 3命题方式本项

14、目竞赛题的命题方式参考人力资源和社会保障部公布的物联网领域相关国家职业标准和实际情况进行设计和制作。所有竞赛试题、评分标准与评分表需在赛前密封。5评分标准本项目评分标准分为:测量评分、裁决评分。按各模块评分表分别设置评分小组,由裁判长指定各组裁判人员,分别对各模块进行评分。各评分小组负责所有选手同一指标的现场评分,并签字确认评分结果。5.1 测量评分(客观)测量评分(MeaSUrement)打分方式:由该评分组的所有裁判一起商议,对选手在该项中的实际得分达成一致后最终只给出一个分值Q测量分以测试功能或查看配置情况来评分,测量分只有两种结果,即得分和不得分。测量评分准则样例表:子项ID子项名称或

15、描述评分细则正确分值得分值Cl优化更新固件11维护配置温湿度传感器地址105.2 裁决评分(主观)裁决评分(JUdgenIent)打分方式:由该评分组裁判(人数N),各自单独评分,分别给出权重分值,分值为“0”、“1”、“2”、“3”,然后计算出平均权重分,除以N(该组裁判人数)后再乘以该子项的分值计算出实际得分。裁判相互间分差必须小于等于1分,否则评分无效。裁决评分准则样例表:子项ID子项名称或描述评分细则裁决分值得分值B2B2区连线整齐O-接线杂乱。I-能够在线槽中规范连线。2-设备接线合理,在线槽中规范连线。3-非常出色,设备接口之间接线规范、美观,方便维护。21所有线都装入线槽,所有线槽都盖好0-连线杂乱,不走线槽。1-在线槽中连线,线槽加盖,但是部分连线过长2-在线槽中连线,线槽加盖,连线分配均匀3-在线槽中连线,线槽加盖,连线分配均匀、美观,易于排查线路。226竞赛相关设施
