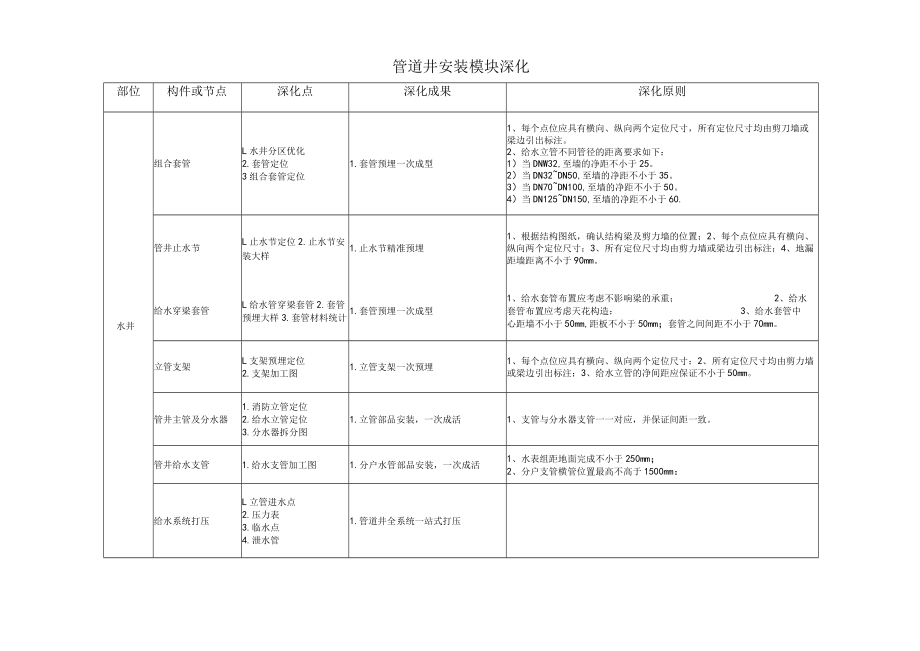

1、管道井安装模块深化部位构件或节点深化点深化成果深化原则组合套管L水井分区优化2.套管定位3组合套管定位1.套管预埋一次成型1、每个点位应具有横向、纵向两个定位尺寸，所有定位尺寸均由剪刀墙或梁边引出标注。2、给水立管不同管径的距离要求如下：1）当DNW32,至墙的净距不小于25。2）当DN32DN50,至墙的净距不小于35。3）当DN70DN100,至墙的净距不小于50。4）当DN125DN150,至墙的净距不小于60.管井止水节L止水节定位2.止水节安装大样1.止水节精准预埋1、根据结构图纸，确认结构梁及剪力墙的位置；2、每个点位应具有横向、纵向两个定位尺寸；3、所有定位尺寸均由剪力墙或梁边引
2、出标注；4、地漏距墙距离不小于90mm。水井给水穿梁套管L给水管穿梁套管2.套管预埋大样3.套管材料统计1.套管预埋一次成型1、给水套管布置应考虑不影响梁的承重；2、给水套管布置应考虑天花构造：3、给水套管中心距墙不小于50mm,距板不小于50mm；套管之间间距不小于70mm。立管支架L支架预埋定位2.支架加工图1.立管支架一次预埋1、每个点位应具有横向、纵向两个定位尺寸：2、所有定位尺寸均由剪力墙或梁边引出标注；3、给水立管的净间距应保证不小于50mm。管井主管及分水器1.消防立管定位2.给水立管定位3.分水器拆分图1.立管部品安装，一次成活1、支管与分水器支管一一对应，并保证间距一致。管井给水支管1.给水支管加工图1.分户水管部品安装，一次成活1、水表组距地面完成不小于250mm；2、分户支管横管位置最高不高于1500mm：给水系统打压L立管进水点2.压力表3.临水点4.泄水管1.管道井全系统一站式打压
