1、管道支架作业指导书一、施工准备1、材料及工具：(1)准备原材料，支架制作的各种型钢包括：扁钢、圆钢、角钢、槽钢等。进场检验：外观检查型钢的几何尺寸和厚度应符合设计和施工图集要求，型钢无变形、弯曲，表面无锈蚀。(2)砂轮锯、台钻、台虎钳、电锤、手电钻、手锯、活扳子、手锤、克丝钳、手工制作饕子、钢钎等、圆板牙架子及圆板牙水平尺、线坠、盒尺、皮尺、小线、石笔、毛刷、机油等。2、作业条件。管沟土建已砌筑完毕，沟内杂物已清理干净，未盖沟盖板之前，有明确的测量点。设备层的支架安装，应是该层的结构施工已完，模板、支撑清理干净，应有明确的标高线。标准层与管道安装同步进行，应有明确的标高线。二、操作工艺工艺流程
2、：预制加工一测量、画线，定位一剔孔洞一支架安装一复检养护1、支吊架卡的预制加工(1)根据施工图纸、设计要求、标准图集，分系统列出支架的选用形式、规格、间距、数量、工艺标准等，并画出草图，计算材料数量。(2)支架的预制加工，应在管道安装之前进行，加工前检验所使用的型钢等材料必须符合规定要求方可使用。(3)常用室内型钢支架作法。要求使用台钻开孔，如孔大于。12时采用气焊开孔的应对切割处进行处理，孔径不得超出穿孔螺栓或圆钢直径的5mm,角钢的切料、下料应采用砂轮锯，角钢的端头处应采用30倒角，尾部燕尾长050mm,倒角20oL-30。端头边缘处应用砂轮机进行处理，要求光滑无毛刺。支架埋入墙内尺寸根据

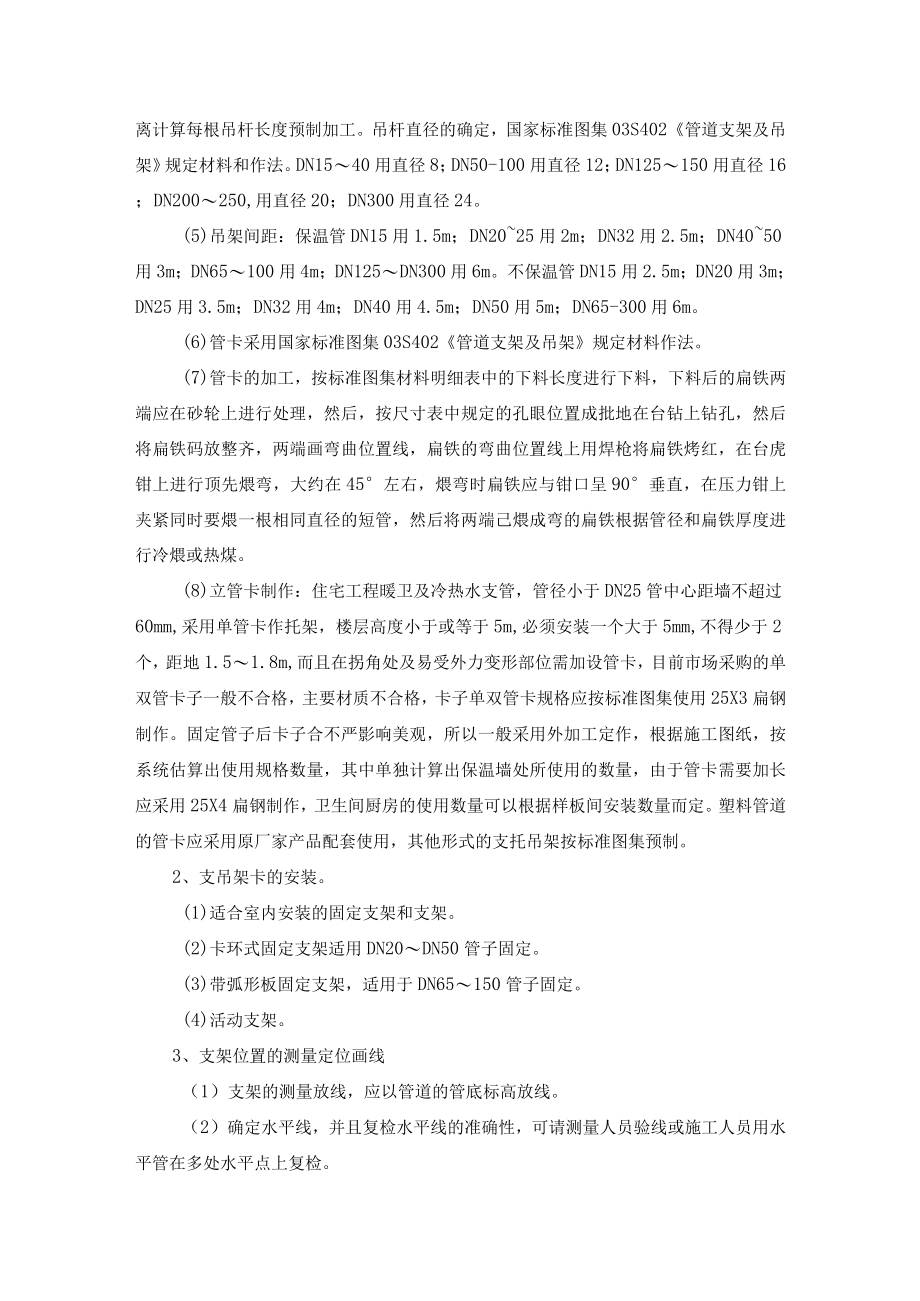

3、支架形式管径而定，一般埋入15020.0mm。要求不论管径多粗，其管中心距墙距离一样，螺栓孔离端头最近处20m,不论管径统一尺寸，第二个开孔根据管径而定。成批样的预制支架要求除锈刷防锈漆，支架尾部埋墙部分IOonInb可以不刷防锈漆。U型卡的选用参照国家标准图集03S402管道支架及吊架。角铁的选用根据不同用途的管道保温与不保温按设计要求或采用国家标准图集03S402管道支架及吊架中规定的型钢规格。(4)吊架的预制。如果采用吊架安装，要求按设计管道标高，坡度，管径，吊架距离计算每根吊杆长度预制加工。吊杆直径的确定，国家标准图集03S402管道支架及吊架规定材料和作法。DN1540用直径8；DN
4、50-100用直径12；DN125150用直径16；DN200250,用直径20；DN300用直径24。(5)吊架间距：保温管DN15用1.5m；DN2025用2m；DN32用2.5m；DN4050用3m；DN65100用4m；DN125DN300用6m。不保温管DN15用2.5m；DN20用3m；DN25用3.5m；DN32用4m；DN40用4.5m；DN50用5m；DN65-300用6m。(6)管卡采用国家标准图集03S402管道支架及吊架规定材料作法。(7)管卡的加工，按标准图集材料明细表中的下料长度进行下料，下料后的扁铁两端应在砂轮上进行处理，然后，按尺寸表中规定的孔眼位置成批地在台钻
5、上钻孔，然后将扁铁码放整齐，两端画弯曲位置线，扁铁的弯曲位置线上用焊枪将扁铁烤红，在台虎钳上进行顶先煨弯，大约在45左右，煨弯时扁铁应与钳口呈90垂直，在压力钳上夹紧同时要煨一根相同直径的短管，然后将两端己煨成弯的扁铁根据管径和扁铁厚度进行冷煨或热煤。(8)立管卡制作：住宅工程暖卫及冷热水支管，管径小于DN25管中心距墙不超过60mm,采用单管卡作托架，楼层高度小于或等于5m,必须安装一个大于5mm,不得少于2个，距地1.51.8m,而且在拐角处及易受外力变形部位需加设管卡，目前市场采购的单双管卡子一般不合格，主要材质不合格，卡子单双管卡规格应按标准图集使用25X3扁钢制作。固定管子后卡子合不
6、严影响美观，所以一般采用外加工定作，根据施工图纸，按系统估算出使用规格数量，其中单独计算出保温墙处所使用的数量，由于管卡需要加长应采用25X4扁钢制作，卫生间厨房的使用数量可以根据样板间安装数量而定。塑料管道的管卡应采用原厂家产品配套使用，其他形式的支托吊架按标准图集预制。2、支吊架卡的安装。(1)适合室内安装的固定支架和支架。(2)卡环式固定支架适用DN20DN50管子固定。(3)带弧形板固定支架，适用于DN65150管子固定。(4)活动支架。3、支架位置的测量定位画线（1）支架的测量放线，应以管道的管底标高放线。（2）确定水平线，并且复检水平线的准确性，可请测量人员验线或施工人员用水平管在
7、多处水平点上复检。（3）根据管道标高确定管道放线标高从低点（进户管）至末端高点中间转弯等处再确定几点，就可以用22#铅丝或尼龙丝线在测量点间做固定点，然后拉直绷紧，根据管径和支架间距，依次画支架位置的十字线，十字线应画出要剔孔洞之处。4、立管管卡的安装（1）预栽埋法，现剔死洞，混凝土墙一般使用电锤或水钻，砖墙使用电锤或钢钎。所剔孔的位置应考虑电工的穿线管，所剔孔洞的大小深度根据墙体结构支架的型钢尺寸和管径确定，预留孔洞和现剔孔洞都要求将洞内的灰渣、砖渣清理干净并用水冲洗干净，后再用C20细石混凝土塞紧，填孔洞深的一半时，再将预制好的托架插入洞内，用碎石塞住，校正支架卡孔中心距墙距离尺寸和支架高
8、度、水平度，要求支架两个方向呈90,然后用C20细石混凝土填平捣固密实，表面用水泥砂浆抹平，也可以细石混凝土凹入墙表面IOnInb以后由土建处理，安装完的支架进行自检，检查支架的安装高度，水平度，与墙面的垂直度，管中心与墙的距离，合格后填写自检表。（2）支架焊接法安装1）一般应用到梁柱上采用，有特殊防水要求的板下采用，由于在施工配合上和混凝土浇筑时，预埋件容易移位，所以这种安装方法应待别注意。2）立管卡架的安装位置确定，应有水平线和立管的垂直线。3）卡架的现剔孔洞应在安装立管之前完成，采暖，给水及热水供应主管管卡安装，层高小于或等于5m,每层须安装一个，层高大于5m,每层不得少于2个。管卡安装
9、高度为距地面为1.51.8米，2个以上管卡可匀称安装。卫生间、厨房由于需要贴瓷砖，立管卡的安装高度只要厨卫管卡保持同一高度不必与其他居室管卡一致,厨卫间的管卡应在砖缝上，支架现剔孔洞的大小深度应根据管径、支架型钢尺寸而定。4）立管安装完测量立管的垂直度，符合要求后再安装立管卡架，立管的卡架应立管安装完成后及时安装，将已剔好的支架洞用清水冲洗干净，将立管卡架固定到立管上，填C20细石混凝土至一半时，可用石子进行固定，然后在用细石混凝土填平或凹入墙面5mm,用水平尺测量水平度，用尺测量支架与墙的垂直度,合格后，填写自检表。5、吊架的安装（1）无热伸长管道的吊架，吊杆应垂直安装。（2）吊架、吊杆的吊
10、点：一种安装在角钢或槽钢上，暖沟中采用比较多，根据管道距墙尺寸在型钢上统一钻孔，或在暖沟中拉线统一在支架上开孔，按管道标高从低点和高点拉线安装管道吊架。另一种安装在板下，其作法按国家标准图集03S402管道支架及吊架做法，这种吊架一般所安装的管道设在水泵间、人防层及有防水要求的厨房间，卫生间等。（3）埋设或地沟内敷设的给、排水管道必须按规定间距采用砌筑体可靠支撑固定，埋设基础要坚实可靠，不得敷设在冻土或松土上。不得采用干码或支垫木块方法支撑。支墩不得设在承口处。应支在承口后Ioomm左右，在横干管与主管连接处必须设支墩。四、支架安装的质量通病：1、托吊卡架不牢固：由于剔洞深度不够，卡子无燕尾或被切断，埋设卡架洞内杂物未清理干净，又不浇水致使固定不牢。2、管道支架选用不当：管道投入使用后造成支架不起作用，使管道变形损坏，严重影响使用。3、管道支架安装间距过大，标高不准，管道投入使用后，管子局部塌腰下沉，标高不准，严重影响管道使用。4、以墙做支架，支架不均匀美观，系统局部不稳定，平直度及坡度难于保证。五、成品保护：1、支架固定水泥砂浆未达到强度时不得承重，以免造成支架松动。2、支架安装完成后，如有其他工程作业应对其保护。3、安装管道时不得重击支架。4、不能作为其他承重的固定点。
