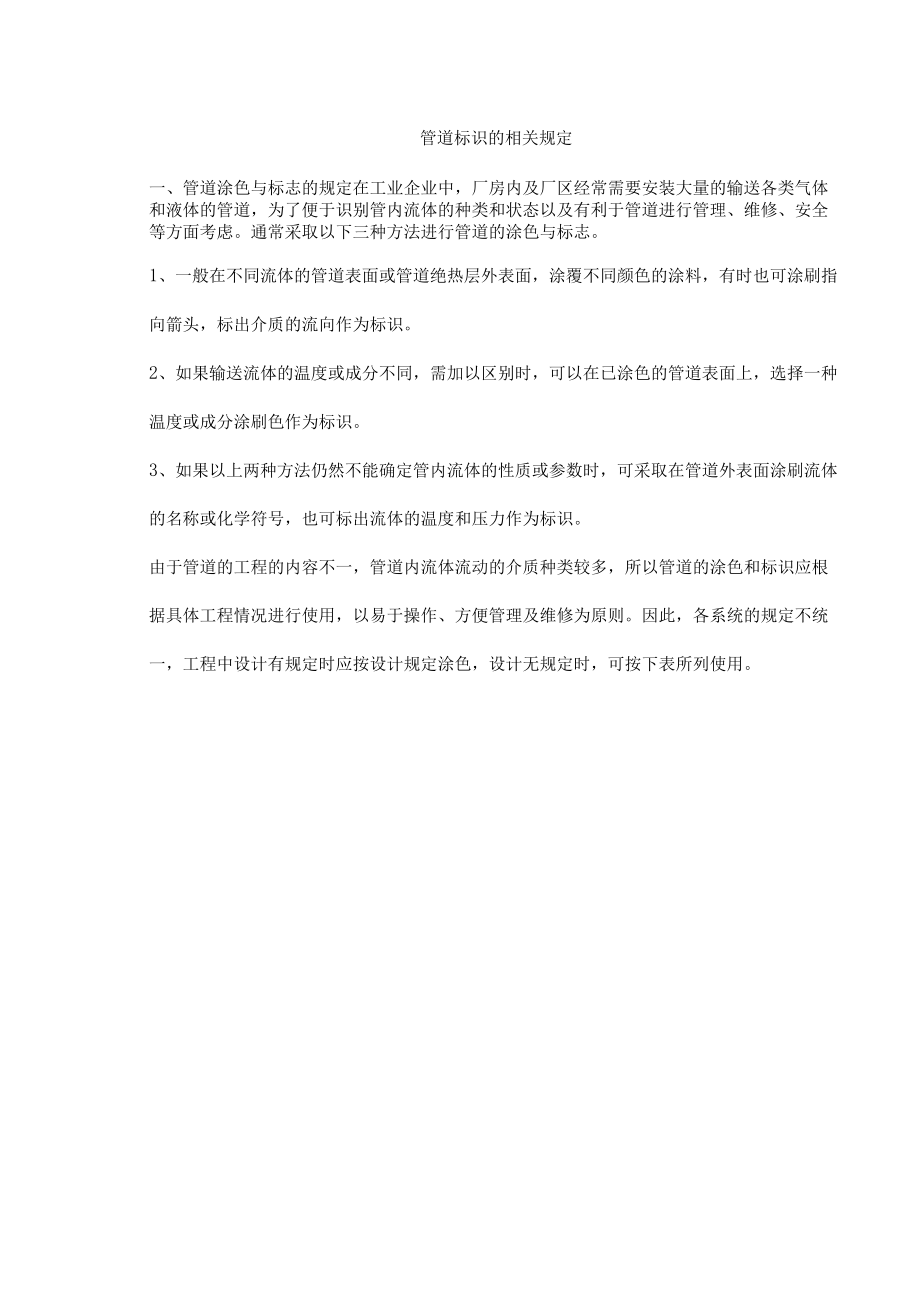

1、管道标识的相关规定一、管道涂色与标志的规定在工业企业中，厂房内及厂区经常需要安装大量的输送各类气体和液体的管道，为了便于识别管内流体的种类和状态以及有利于管道进行管理、维修、安全等方面考虑。通常采取以下三种方法进行管道的涂色与标志。1、一般在不同流体的管道表面或管道绝热层外表面，涂覆不同颜色的涂料，有时也可涂刷指向箭头，标出介质的流向作为标识。2、如果输送流体的温度或成分不同，需加以区别时，可以在已涂色的管道表面上，选择一种温度或成分涂刷色作为标识。3、如果以上两种方法仍然不能确定管内流体的性质或参数时，可采取在管道外表面涂刷流体的名称或化学符号，也可标出流体的温度和压力作为标识。由于管道的工

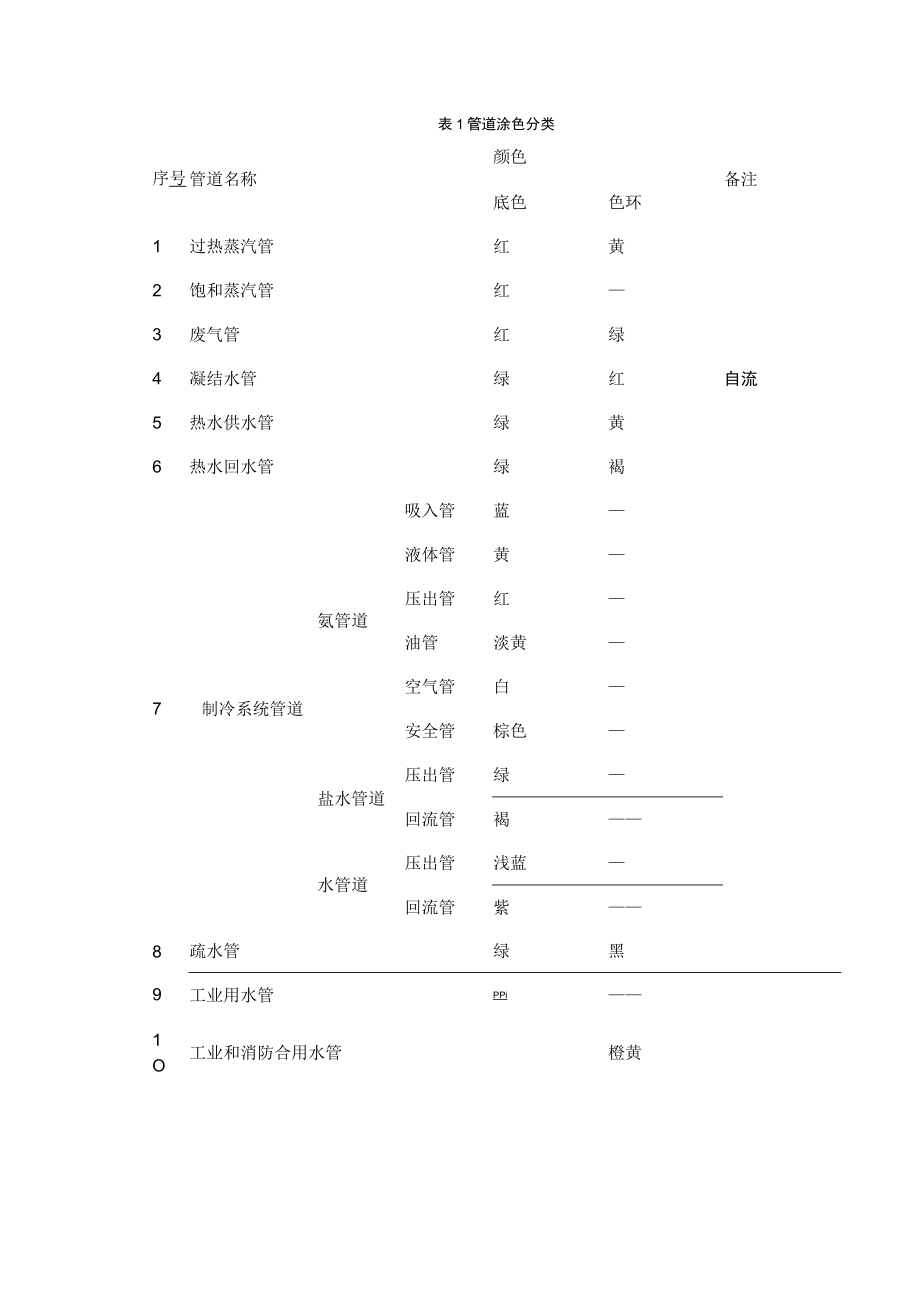

2、程的内容不一，管道内流体流动的介质种类较多，所以管道的涂色和标识应根据具体工程情况进行使用，以易于操作、方便管理及维修为原则。因此，各系统的规定不统一，工程中设计有规定时应按设计规定涂色，设计无规定时，可按下表所列使用。表1管道涂色分类序号管道名称颜色备注底色色环1过热蒸汽管红黄2饱和蒸汽管红3废气管红绿4凝结水管绿红自流5热水供水管绿黄6热水回水管绿褐7制冷系统管道氨管道吸入管蓝液体管黄压出管红油管淡黄空气管白安全管棕色盐水管道压出管绿回流管褐水管道压出管浅蓝回流管紫89疏水管绿黑工业用水管PPi1O工业和消防合用水管橙黄11生活饮用水管席12消防水管榜,13中水管浅绿14雨水雷S绿15忖E

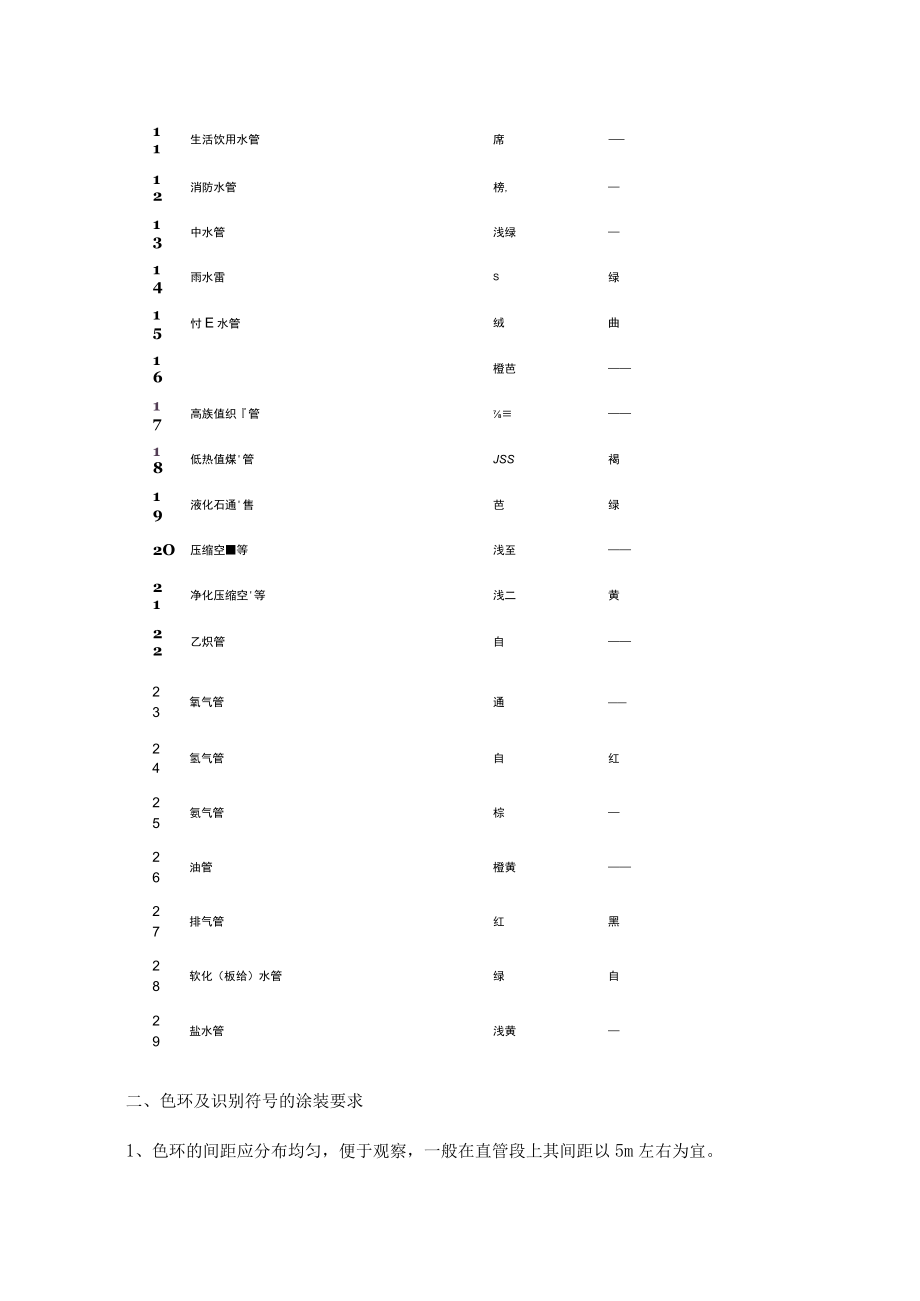

3、水管绒曲16橙芭17高族值织管18低热值煤管JSS褐19液化石通售芭绿2O压缩空等浅至21净化压缩空等浅二黄22乙炽管自23氧气管通24氢气管自红25氨气管棕26油管橙黄27排气管红黑28软化（板给）水管绿自29盐水管浅黄二、色环及识别符号的涂装要求1、色环的间距应分布均匀，便于观察，一般在直管段上其间距以5m左右为宜。色环的宽度可按管径大小来确定，外径（包括绝热层）在15Omm以内，色环宽度为70mm；外径在30Omm以上者，色环宽度为IOOmm。2、色环、流体名称或化学符号和箭头应涂刷在管道交叉点，阀门和穿孔两侧的管道上，以及需要观察识别的部位。3、输送的流体如果是双向流动的，应标出两个相反方向的箭头。箭头一般涂成白色或黄色，底色浅者则涂成深色箭头。4、当识别符号直接涂刷在外径小于90mm的管道上且不易识别时，可在所有需要识别的部位挂一标牌，标牌一般做成25OmmXI50mm的矩形。标牌上应标明流体名称，标出介质流向。
