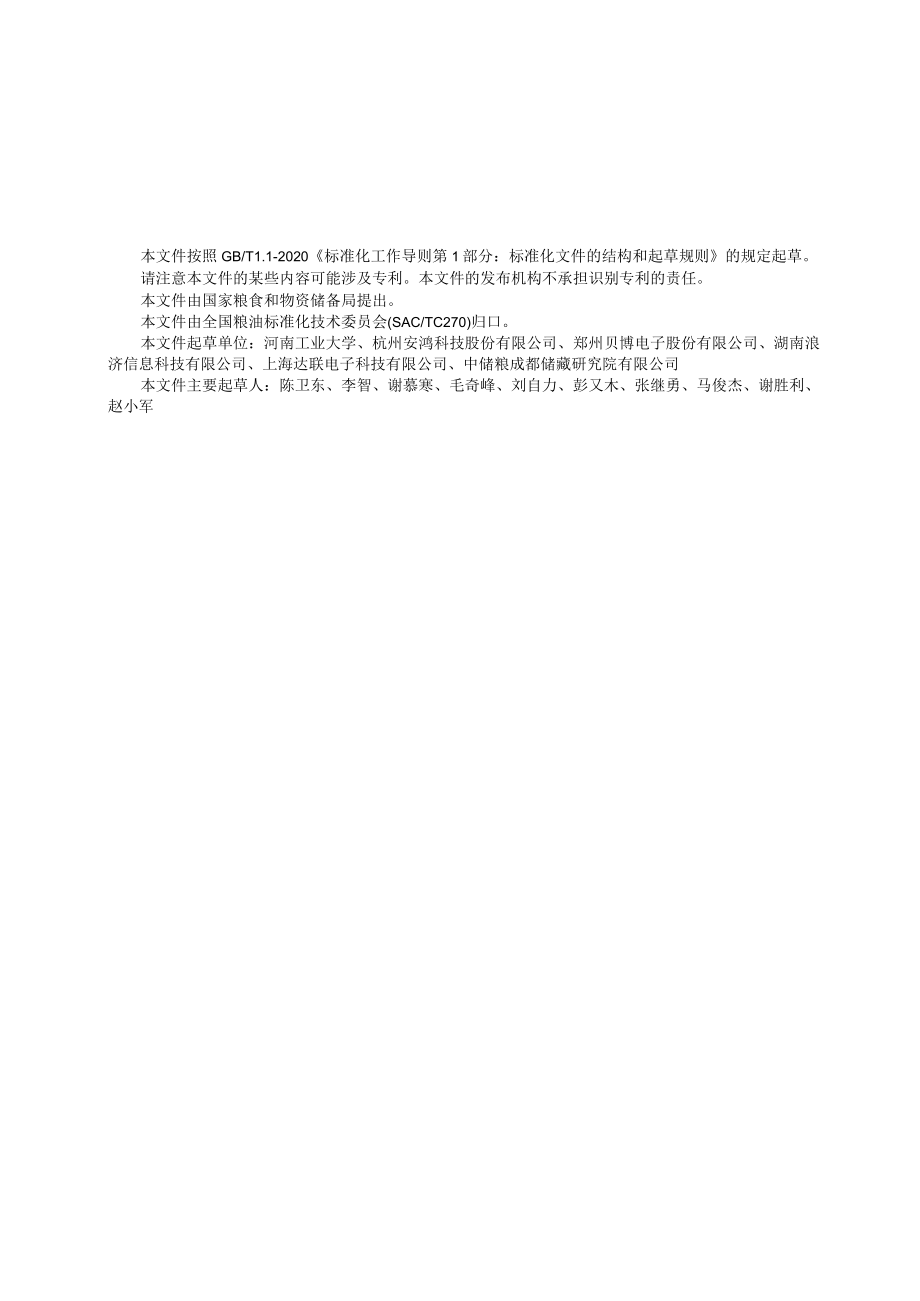

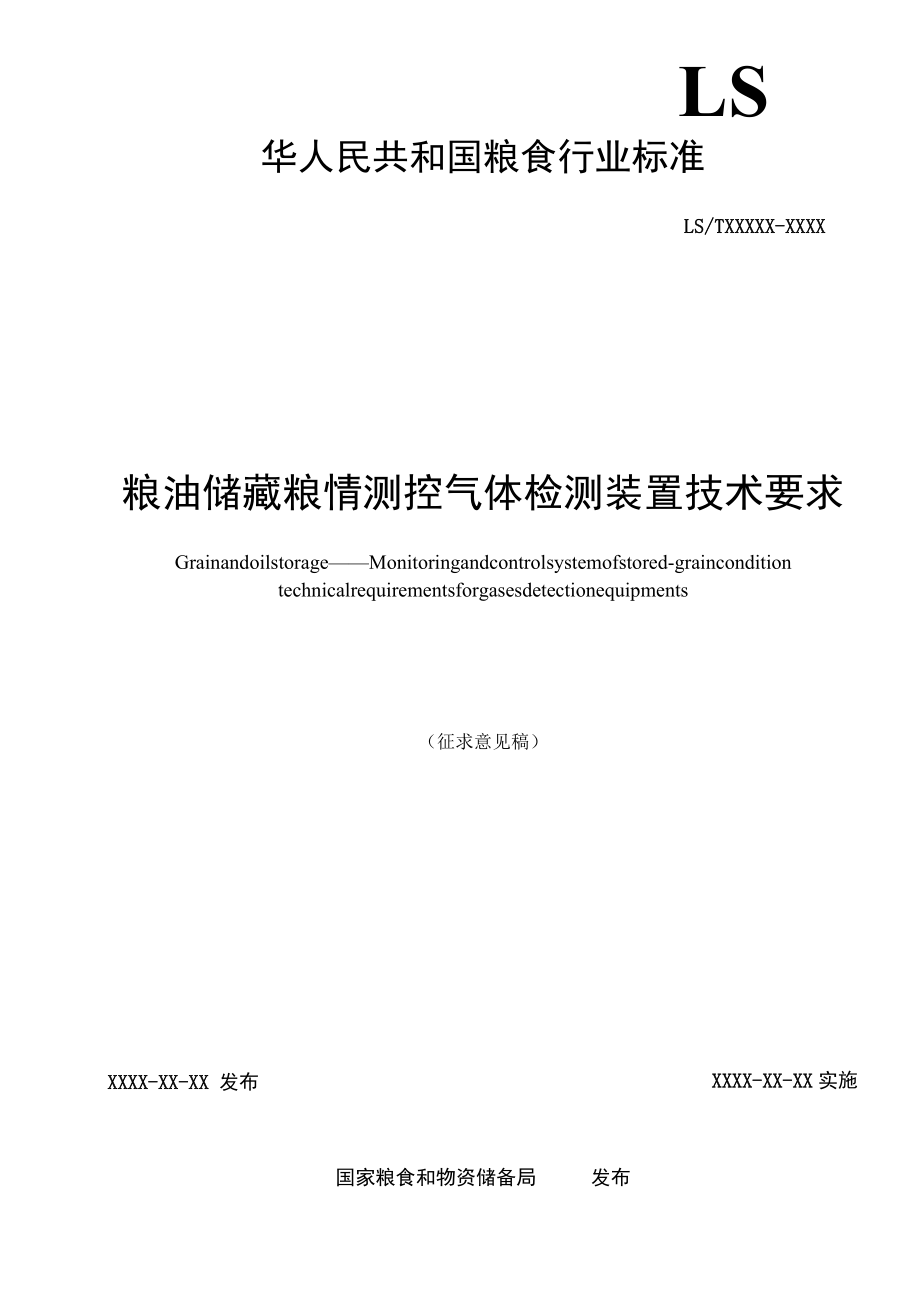

1、ICS35.240.99CCSB20LS华人民共和国粮食行业标准LS/TXXXXX-XXXX粮油储藏粮情测控气体检测装置技术要求GrainandoilstorageMonitoringandcontrolsystemofstored-grainconditiontechnicalrequirementsforgasesdetectionequipments（征求意见稿）XXXX-XX-XX 发布XXXX-XX-XX实施国家粮食和物资储备局发布本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担
2、识别专利的责任。本文件由国家粮食和物资储备局提出。本文件由全国粮油标准化技术委员会(SAC/TC270)归口。本文件起草单位：河南工业大学、杭州安鸿科技股份有限公司、郑州贝博电子股份有限公司、湖南浪济信息科技有限公司、上海达联电子科技有限公司、中储粮成都储藏研究院有限公司本文件主要起草人：陈卫东、李智、谢慕寒、毛奇峰、刘自力、彭又木、张继勇、马俊杰、谢胜利、赵小军粮油储藏粮情测控气体检测装置技术要求1范围本文件规定了粮仓气体固定式检测装置的技术要求、检验要求、标识、包装、运输及储存等。本文件适用于粮食储藏中使用的固定式气体检测装置。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文
3、件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4208外壳防护等级（IP代码）GB12358-2006作业场所环境气体检测报警仪通用技术要求GB/T13384机电产品包装通用技术条件GB/T26882.1粮油储藏粮情测控系统第1部分通则GB/T26882.4粮油储藏粮情测控系统第4部分信息交换接口协议3术语和定义GB/T26882.1界定的以及下列术语和定义适用于本文件。3. 1零气体zerogas不含被测气体或其他干扰气体的清洁的空气或氮气。来源：GB123582006,3.183.2标准气体
4、standardgas成分、浓度和精度均为已知的气体。来源:GB123582006,3.194技术要求4.1 功能4.1.1 气体检测装置应具有磷化氢（PH3）、二氧化碳（CO2）,氧气（O2）等三种气体任意选配检测功能，检测量程与分辨率应符合表1的要求。表1检测量程与分辨率检测对象量程分辨率磷化氢（PH.）02000XlO6IIO6二氧化碳（COD0-50000XIO6IXlO6敏气（O2）0.0-30%0.1%4.1.2 气体检测装置应具备至少6个通道以上的采样接口，1个独立的回气接口，能实现对多路气体的自动切换、自动检测。4.1.3 现场装置应采用可触控的彩色液晶显示屏，应能同时显示仓内
5、不少于6个通道点位3种气体的气体浓度，显示清晰完整。4. 1.4现场信号输出应采用标准ModbusRTU或ModbusTCP协议。4.1.5气体检测装置应可接入粮情测控系统，具有检测、显示、报警功能，信息交换接口应符合GB/T26882.4的规定，通信协议应符合附录A的规定，检测装置参数应可远程配置。4.2结构与外观4.2.1气体检测装置应采用耐腐蚀低吸附的泵吸式采样结构管路，检测单元应模块化设计。4.2.2设备外壳应采用耐腐蚀材料，应保证机箱的结构强度，外壳防护等级应不低于GB/T4208规定的IP53等级要求。4.2.3检测装置和各调节器部分应能正常调节，各紧固件应无松动。4.2.4新出厂
6、检测装置的涂层不应有明显的颜色不匀和剥落，应无毛刺和粗糙不平，各部件接合处应平整。4.3误差示值引用误差、报警误差应符合表2的要求。表2检测误差检测对象检测范围示值引用误差报警误差磷化氢（Plh）满量程正常测试范围内3.0%FS10%（报警设定值）以内二氧化碳（COz）满量程正常测试范围内5.0%FS10%（报警设定值）以内氧气（O2）满量程正常测试范围内3.0%FS5%（报警设定值）以内4.4重复性相对标准偏差应不大于2%。4. 5响应时间磷化氢检测响应时间应在30s以内；二氧化碳检测响应时间应在30s以内：氧气检测响应时间应在20s以内。4.6 漂移4. 6.1零点漂移连续运行Ih,零点漂
7、移应不超过表2的要求。5. 6.2量程漂移连续运行Ih,量程漂移应不超过表2的要求。4.7 绝缘电阻对于使用220V交流电的检测装置，电源的相线对地的绝缘电阻应不小于40MC。4.8 绝缘强度对于使用220V交流电的检测装置，电源的相联线对地的绝缘强度，应能承受交流电压1500V,50Hz,历时1Inin的试验，无击穿和飞弧现象产生。4.9 其它性能运行环境、供电电源、电源波动适应能力、工作稳定性、可靠性、抗干扰性、防爆性应符合GB/T26882.1的规定，高低温、恒定湿热、振动跌落性能应符合GB12358的规定。5检验要求4.10 境条件4.10.1 境温度:040（波动5C）4.10.2
8、相对湿度:45%85%。5. 1.3大气压力：86kPa-106kPa。5. 2检验条件5.2.1标准气体：采用浓度为满量程的20%、50%、80%以及报警设定点L5倍的磷化氢、二氧化碳和氧气标准气体，其不确定度应不大于2%(k=3)o5.2.2零气体：干净空气或高纯氮气。5.2.3流量计：(0-1)Lmin,准确度不低于4级。5.2.4秒表：准确度为0.1秒。5.2.5绝缘电阻表：500VJO级。5.2.6绝缘强度测试仪：大于1.5kV05.3 检验规则气体检测装置生产企业应按GB12358的规定进行出厂检验和型式检验，工作过程中应按5.4的要求进行检验。5.4 检验项目气体检测装置在首次工
9、作前及后续工作前应进行相关技术指标的检验，检验项目如表3所示。表3检验项目检验项目首次工作前后续工作前功能+结构与外观+示值引用误差+响应时间+重复性+-报警误差+-漂移+-绝缘电阻+-绝缘强度+-注1：“+”为必检项目：“-”为百注2：安装及维修后对检测装置计专注3：应按厂家规定定期进行校正，不检项目1:性能有重大影响时，其后续检验按首次检验进行厂家无规定的每年不少于1次校正。5.5检验方法5.5.1功能按本文件4.1.14.1.5进行功能检查。5.5.2结构与外观用目测和手触法按本文件4.2.1-4.2.4进行结构与外观检查。5.5.3示值引用误差检测装置经预热稳定后用零气体和浓度为测量范
10、围上限值80%左右的标准气体，校准检测装置的零点和示值后，在测量范围内依次接入浓度分别为量程上限值的20%、50%左右的标准气体(如果检测装置有两个量程，应在低量程范围内接入至少一种标准气体)，并记录接入后的实际读数。重复上述步骤3次，按式(1)或(2)计算检测装置各检定点的示值引用误差，取绝对值最大的Ae作为检测装置的示值引用误差。Ae=午X100%(I)式中:e一一示值引用误差;A读数的平均值;As标准值；R量程。5.5.4响应时间检测装置经预热稳定后，用零气体校准检测装置零点后，接入浓度为量程50%左右的标准气体，读取稳定数值后，撤去标准气体，使检测装置显示为零。再接入上述浓度的标准气体
11、，同时用秒表记录从接入标准气体瞬时起到检测装置显示稳定值的90%时的时间，即为检测装置的响应时间。重复上述步骤3次，取算术平均值为检测装置的响应时间。5.5.5重复性检测装置经预热稳定后，用零气体校准检测装置零点后，接入浓度为量程50%左右的标准气体，待读数稳定后，记录测量值。重复上述测量步骤6次，分别记录读数4重复性以相对标准偏差表示。按式（2）计算检测装置的重复性。式中：Ai仪器显示值；A仪器显示值的平均值;n测量次数。5.5.6报警误差检测装置经预热稳定后，用零气体和浓度为测量范围上限值80%左右的标准气体，校准检测装置的零点和示值。然后接入浓度约为报警设定点（AS）1.5倍左右的标准气
12、体，记录检测装置的实际报警浓度值A,）,撤去标准气体，接入零气体使检测装置回零。重复上述步骤3次，按式（3）计算检测装置的报警设置误差，取绝对值最大的A%作为检测装置的报警设置误差4。_GV2Mx10（）%（3）1 As式中：4实际报警浓度值；人报警浓度设定值；5.5.7漂移在规定的环境条件下，检测装置经预热稳定后，用零气体和浓度为量程80%左右的标准气体，校准检测装置的零点和示值。接入零气体调节检测装置零点电位器，将检测装置示值调到量程的10%（如果检测装置的零点不可调节，则直接读取检测装置的示值），待检测装置稳定后，记录示值；然后接入浓度为检测装置量程50%左右的标准气体，检测装置稳定后，
13、记录示值；撤去标准气体，接入零气体。检测装置连续运行6h,每间隔Ih重复上述步骤一次（非连续测量检测装置连续运行Ih,每间隔10min测定一次），同时记录值及41。按式（4）计算零点漂移，取绝对值最大的作为检测装置的零点飘移Az。AZj=叱X00%（4）式中：Az.第，次零点读数值；Azo零点读数初始值：按式（5）计算量程漂移，取绝对值最大的作为检测装置的量程漂移As。,二（旬-久）；）Xoo%（5）式中：A”第i次量程值读数值；4电一量程值读数初始值；5.5.8绝缘电阻检测装置不连接供电电源，但接通检测装置电源开关。将绝缘电阻表的一个接线接到电源插头的相线上，另一接线端子接到检测装置的接地端
14、上，用绝缘电阻表测量检测装置的绝缘电阻。5.5.9绝缘强度检测装置不连接供电电源，试验前打开电源开关，把高压试验仪的两根接线分别接在检测装置电源插头的相线及接地端（或机壳上）。试验时电压应平稳上升到规定值1500V,保持1min,电流为5mA,然后将电压平稳地下降到0V,在整个试验过程中检测装置不应出现击穿和飞弧现象。5. 5.10其它性能按GB/T26882.1、GB12358规定方法进行检验。5.6 检验结果处理按本文件要求检验合格的检测装置，发给合格证书；检定不合格的检测装置发给检验结果通知书,并注明不合格项目。5.7 校正周期检测装置的校正周期般不超过1年，若对检测装置的检测数据有怀疑或检测装置更换了主要部件及修理后应及时送检。6标识、包装、运输贮存6. 1标识产品应按图样规定位置固定或印制标牌及各种标识。标牌内容包括：a）产品型号及名称；b）主要技术参数；c）出厂编号及日期；d）制造厂名称。6.6 包装箱箱面标志应清晰明显，内容包括：a）产品型号及名称；b）出厂编号；c）箱体尺寸；d）净重量和毛重量；e）外包装箱应有“小心轻放”、“严禁踩踏”、“向上”的箭头等运输标记。6.7 包装6.3.1包装材质、制造质量应符合GB/T13384的规定。6.3.2包装应有防潮、防雨设施，产品固定可靠。6.3.3包装随行文件用塑料袋封好，固定在包装内，文件包括：a）装箱清单；b）产
