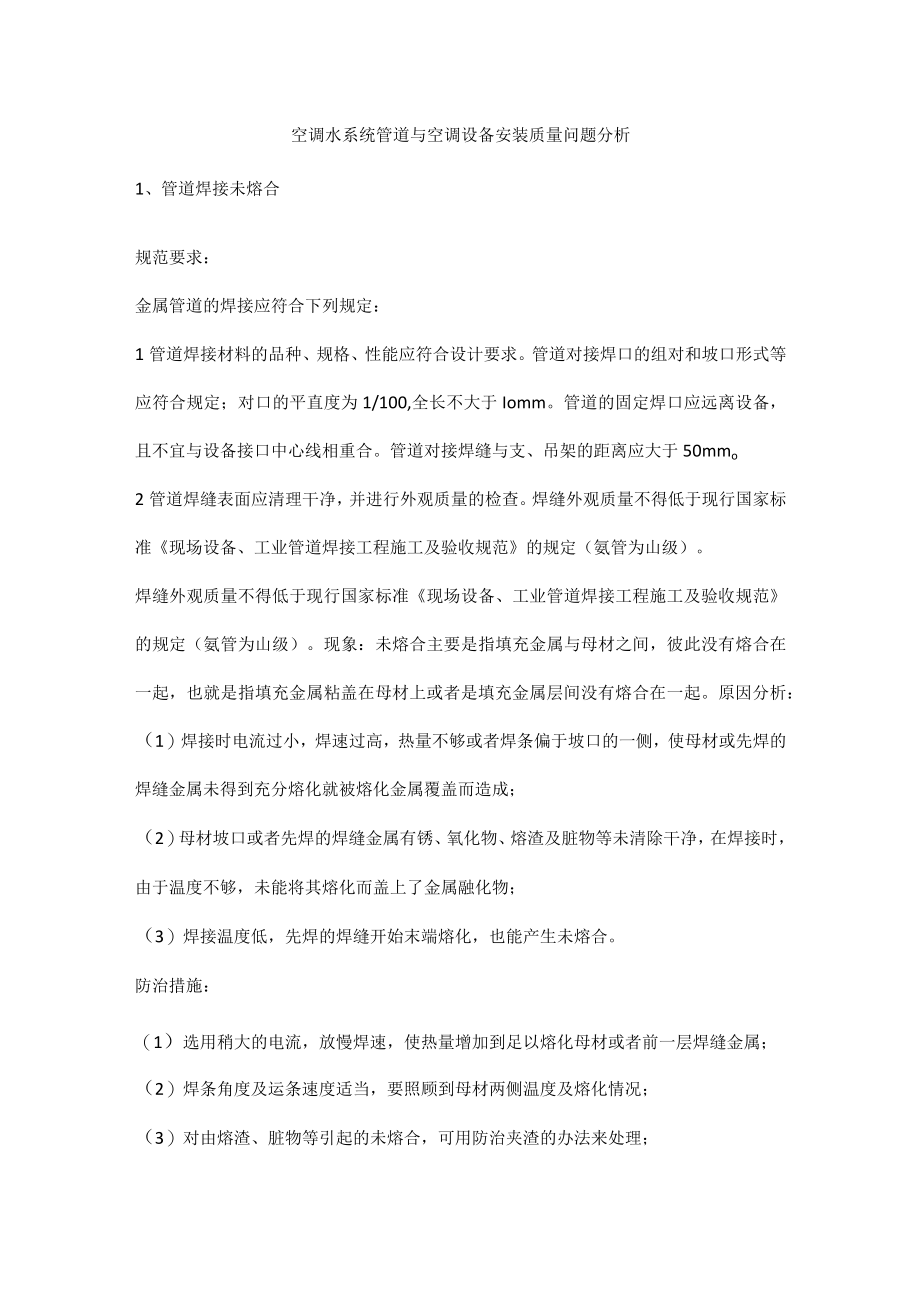

1、空调水系统管道与空调设备安装质量问题分析1、管道焊接未熔合规范要求：金属管道的焊接应符合下列规定：1管道焊接材料的品种、规格、性能应符合设计要求。管道对接焊口的组对和坡口形式等应符合规定；对口的平直度为1/100,全长不大于Iomm。管道的固定焊口应远离设备，且不宜与设备接口中心线相重合。管道对接焊缝与支、吊架的距离应大于50mmo2管道焊缝表面应清理干净，并进行外观质量的检查。焊缝外观质量不得低于现行国家标准现场设备、工业管道焊接工程施工及验收规范的规定（氨管为山级）。焊缝外观质量不得低于现行国家标准现场设备、工业管道焊接工程施工及验收规范的规定（氨管为山级）。现象：未熔合主要是指填充金属与
2、母材之间，彼此没有熔合在一起，也就是指填充金属粘盖在母材上或者是填充金属层间没有熔合在一起。原因分析：（1）焊接时电流过小，焊速过高，热量不够或者焊条偏于坡口的一侧，使母材或先焊的焊缝金属未得到充分熔化就被熔化金属覆盖而造成；（2）母材坡口或者先焊的焊缝金属有锈、氧化物、熔渣及脏物等未清除干净，在焊接时，由于温度不够，未能将其熔化而盖上了金属融化物；（3）焊接温度低，先焊的焊缝开始末端熔化，也能产生未熔合。防治措施：（1）选用稍大的电流，放慢焊速，使热量增加到足以熔化母材或者前一层焊缝金属；（2）焊条角度及运条速度适当，要照顾到母材两侧温度及熔化情况；（3）对由熔渣、脏物等引起的未熔合，可用防
3、治夹渣的办法来处理；（4）焊条有偏心时应调整角度，使电弧处于正确方向。2、冷凝水管道安装倒坡或空调机组冷凝水管未按要求设置水封。后果：（1）冷凝水管道安装倒坡，致使排水不畅，造成冷凝水外溢漏顶，破坏装修，影响使用；（2）空调机组冷凝水管未按要求设置水封，会造成冷凝水无法正常排出，夏季温热潮湿，冷凝水过多，会积聚箱体内造成局部或接缝处渗漏，既影响环境又可能影响装饰效果，同时影响空调的舒适性。措施：（1）冷凝水管的水平管应坡向排水口，坡度符合设计要求，当设计无规定时，其坡度应大于或等于8%。，软管连接应牢固，不得有瘪管或强扭；（2）空调机组的排水管应按机内负压的大小设置水封，以使冷凝水能够正常排放
4、。3、空调冷热水铜管管道系统的接口渗水后果：采用紫铜管的空调冷热水管道与设备镶接的部件（如风机盘管、空调机组）以及承插焊口处，经冷热水交替使用后出现漏水和渗水造成整个系统不能正常使用。措施：（1）根据设计要求，正确选用管材、管件及连接方式，不同型号的管材、管件不易混合使用。（2）管子内外表面应光滑、清洁，不应有针孔、裂缝、分层、粗糙拉道、夹渣、气泡等缺陷。黄铜管不得有绿绣和严重脱锌。铜管内外表面允许偏差：纵向划痕深度不大于0.35mm；横向凸出高度或凹入深度不大于0.35mm；疤块、碰伤或凹坑，其深度不超过0.03mm,面积不超过表面积的0.5%o胀口或翻边连接的管子，施工前应每批抽1%且不小
5、于两根进行胀口或翻边试验。如有裂纹需进行退火处理，重做试验。如仍有裂纹，则该批管子需要逐根退火、试验，不合格者不得使用。管材与配件的公差配合必须吻合。铜管的椭圆度和壁厚的不均匀度必须符合产品质量标准规定。目前采用成品配件较多，必须加工质量好。（3）铜管的焊接必须严格执行操作规程，保证焊接质量。用于空调系统的紫铜管焊接形式以搭接较多，要求接头质量好;搭接长度一般为管壁厚度的68倍，管子的公称直径小于25mm时，搭接长度为（1.21.5）Do搭接焊还必须保证焊接连接面之间有一定的间隙；间隙过大、过小都会使钎焊接头质量变坏，间隙的大小与使用钎料有关，采用钢锌钎料间隙为0.10.3mm,采用钢磷钎料间
6、隙为0.030.25mm（4）铜管膨胀系数大，管道系统的膨胀量大，如果直管段较长时，应在适当处设置波纹补偿器，以消除膨胀量。4、空调水管未按要求设置排气阀规范要求：闭式系统管路应在系统最高处及所有可能积聚空气的高点设置排气阀,在管路最低点应设置排水管及排水阀。后果：不能正常排气，调试困难。措施：按要求设置排气阀。5、风管或木垫隔热层固定不牢后果：风管、水管隔热层固定不牢或从风管、水管表面脱落、空鼓，以致风管、水管外表面无隔热层，造成能量散失，影响使用效果，而且夏季还可能在风管、水管表面形成冷凝水。加快风管、水管的腐蚀。措施：（1）风管保温钉粘贴部分的表面要擦拭干净，保温钉要采用防松措施减少隔热层脱落；接缝应严密，采用胶粘保温钉的风管应尽可能避免水侵蚀风管，造成保温钉脱落。（2）保温钉的数量应满足：风管上表面（顶面）不少于6个/m2；风管侧面不少于10个/m2；风管下表面（底面）不少于16个/m2。（3）不得使用过期的粘贴剂。（4）保温层粘贴后宜进行包扎或捆扎，捆扎不得破坏保温层。包扎的搭接处应均匀贴紧。（5）水管隔热层如采用硬材质，必须保证隔热层的形状与水管一致，法兰接口、管件、及接缝处不要有缝隙、孔洞，并进行包扎或捆扎；采用软材质必须保证松紧适度，有防潮层，接缝或接口应密封。
