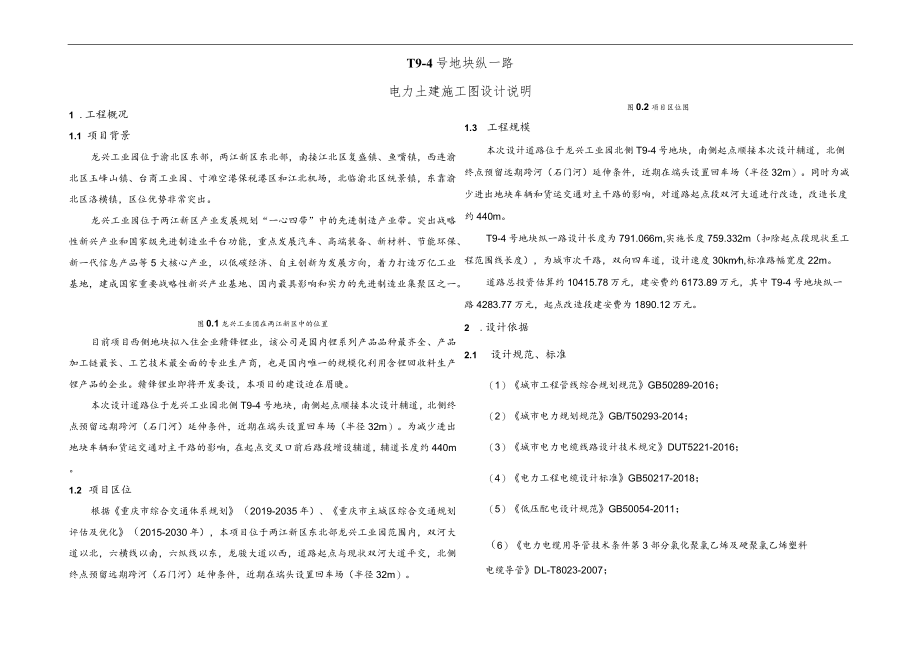

1、T9-4号地块纵一路电力土建施工图设计说明1 .工程概况1.1 项目背景龙兴工业园位于渝北区东部，两江新区东北部，南接江北区复盛镇、鱼嘴镇，西连渝北区玉峰山镇、台商工业园、寸滩空港保税港区和江北机场，北临渝北区统景镇，东靠渝北区洛横镇，区位优势非常突出。龙兴工业园位于两江新区产业发展规划“一心四带”中的先进制造产业带。突出战略性新兴产业和国家级先进制造业平台功能，重点发展汽车、高端装备、新材料、节能环保、新一代信息产品等5大核心产业，以低碳经济、自主创新为发展方向，着力打造万亿工业基地，建成国家重要战略性新兴产业基地、国内最具影响和实力的先进制造业集聚区之一。图0.1龙兴工业团在两江新区中的位
2、置目前项目西侧地块拟入住企业赣锋锂业，该公司是国内锂系列产品品种最齐全、产品加工链最长、工艺技术最全面的专业生产商，也是国内唯一的规模化利用含锂回收料生产锂产品的企业。赣锋锂业即将开发要设，本项目的建设迫在眉睫。本次设计道路位于龙兴工业园北侧T9-4号地块，南侧起点顺接本次设计辅道，北侧终点预留远期跨河（石门河）延伸条件，近期在端头设置回车场（半径32m）。为减少进出地块车辆和货运交通对主干路的影响，在起点交叉口前后路段增设辅道，辅道长度约440m。1.2 项目区位根据重庆市综合交通体系规划（2019-2035年）、重庆市主城区综合交通规划评估及优化（2015-2030年），本项目位于两江新区
3、东北部龙兴工业园范围内，双河大道以北，六横线以南，六纵线以东，龙骏大道以西，道路起点与现状双河大道平交，北侧终点预留远期跨河（石门河）延伸条件，近期在端头设置回车场（半径32m）。图0.2项目区位图1.3 工程规模本次设计道路位于龙兴工业园北侧T9-4号地块，南侧起点顺接本次设计辅道，北侧终点预留远期跨河（石门河）延伸条件，近期在端头设置回车场（半径32m）。同时为减少进出地块车辆和货运交通对主干路的影响，对道路起点段双河大道进行改造，改造长度约440m。T9-4号地块纵一路设计长度为791.066m,实施长度759.332m（扣除起点段现状至工程范围线长度），为城市次干路，双向四车道，设计速
4、度30kmh,标准路幅宽度22m。道路总投资估算约10415.78万元，建安费约6173.89万元，其中T9-4号地块纵一路4283.77万元，起点改造段建安费为1890.12万元。2 .设计依据2.1 设计规范、标准（1）城市工程管线综合规划规范GB50289-2016；（2）城市电力规划规范GB/T50293-2014；（3）城市电力电缆线路设计技术规定DUT5221-2016；（4）电力工程电缆设计标准GB50217-2018；（5）低压配电设计规范GB50054-2011；（6）电力电缆用导管技术条件第3部分氯化聚氯乙烯及硬聚氯乙烯塑料电缆导管DL-T8023-2007；（7）国标图集

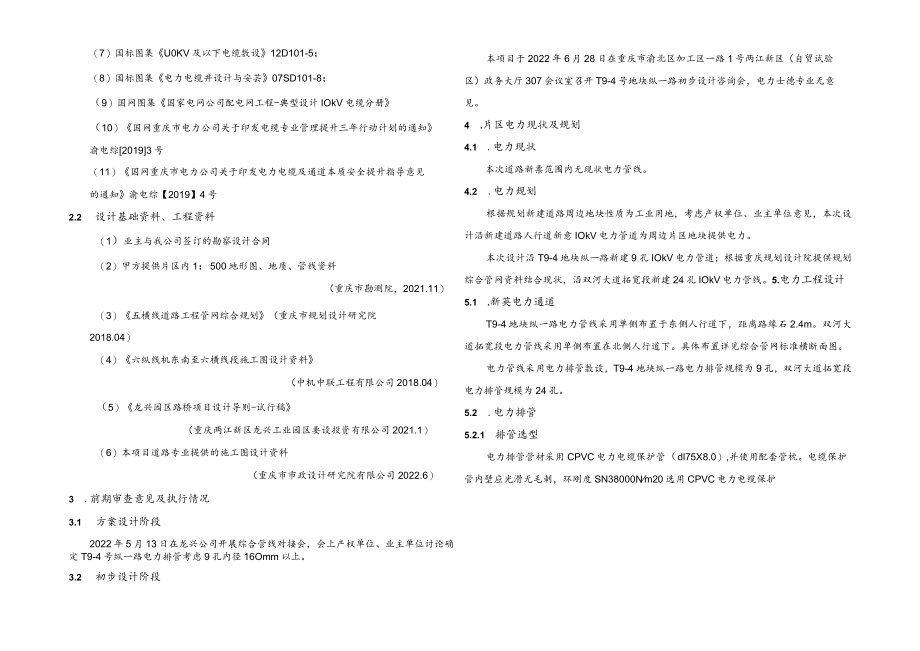

5、U0KV及以下电缆敷设12D101-5；（8）国标图集电力电缆井设计与安芸07SD101-8；（9）国网图集国家电网公司配电网工程-典型设计IOkV电缆分册（10）国网重庆市电力公司关于印发电缆专业管理提升三年行动计划的通知渝电综20193号（11）国网重庆市电力公司关于印发电力电缆及通道本质安全提升指导意见的通知渝电综【2019】4号2.2 设计基础资料、工程资料（1）业主与我公司签订的勘察设计合同（2）甲方提供片区内1：500地形图、地质、管线资料（重庆市勘测院，2021.11）（3）五横线道路工程管网综合规划（重庆市规划设计研究院2018.04）（4）六纵线机东南至六横线段施工图设计资料
6、（中机中联工程有限公司2018.04）（5）龙兴园区路桥项目设计导则-试行稿（重庆两江新区龙兴工业园区要设投资有限公司2021.1）（6）本项目道路专业提供的施工图设计资料（重庆市市政设计研究院有限公司2022.6）3 .前期审查意见及执行情况3.1 方案设计阶段2022年5月13日在龙兴公司开展综合管线对接会，会上产权单位、业主单位讨论确定T9-4号纵一路电力排管考虑9孔内径16Omm以上。3.2 初步设计阶段本项目于2022年6月28日在重庆市渝北区加工区一路1号两江新区（自贸试验区）政务大厅307会议室召开T9-4号地块纵一路初步设计咨询会，电力士德专业无意见。4 .片区电力现状及规划4
7、.1 .电力现状本次道路新票范围内无现状电力管线。4.2 .电力规划根据规划新建道路周边地块性质为工业用地，考虑产权单位、业主单位意见，本次设计沿新建道路人行道新意IOkV电力管道为周边片区地块提供电力。本次设计沿T9-4地块纵一路新建9孔IOkV电力管道；根据重庆规划设计院提供规划综合管网资料结合现状，沿双河大道拓宽段新建24孔IOkV电力管线。5.电力工程设计5.1 .新英电力通道T9-4地块纵一路电力管线采用单侧布置于东侧人行道下，距离路缘石2.4m。双河大道拓宽段电力管线采用单侧布置在北侧人行道下。具体布置详见综合管网标准横断面图。电力管线采用电力排管敷设，T9-4地块纵一路电力排管规

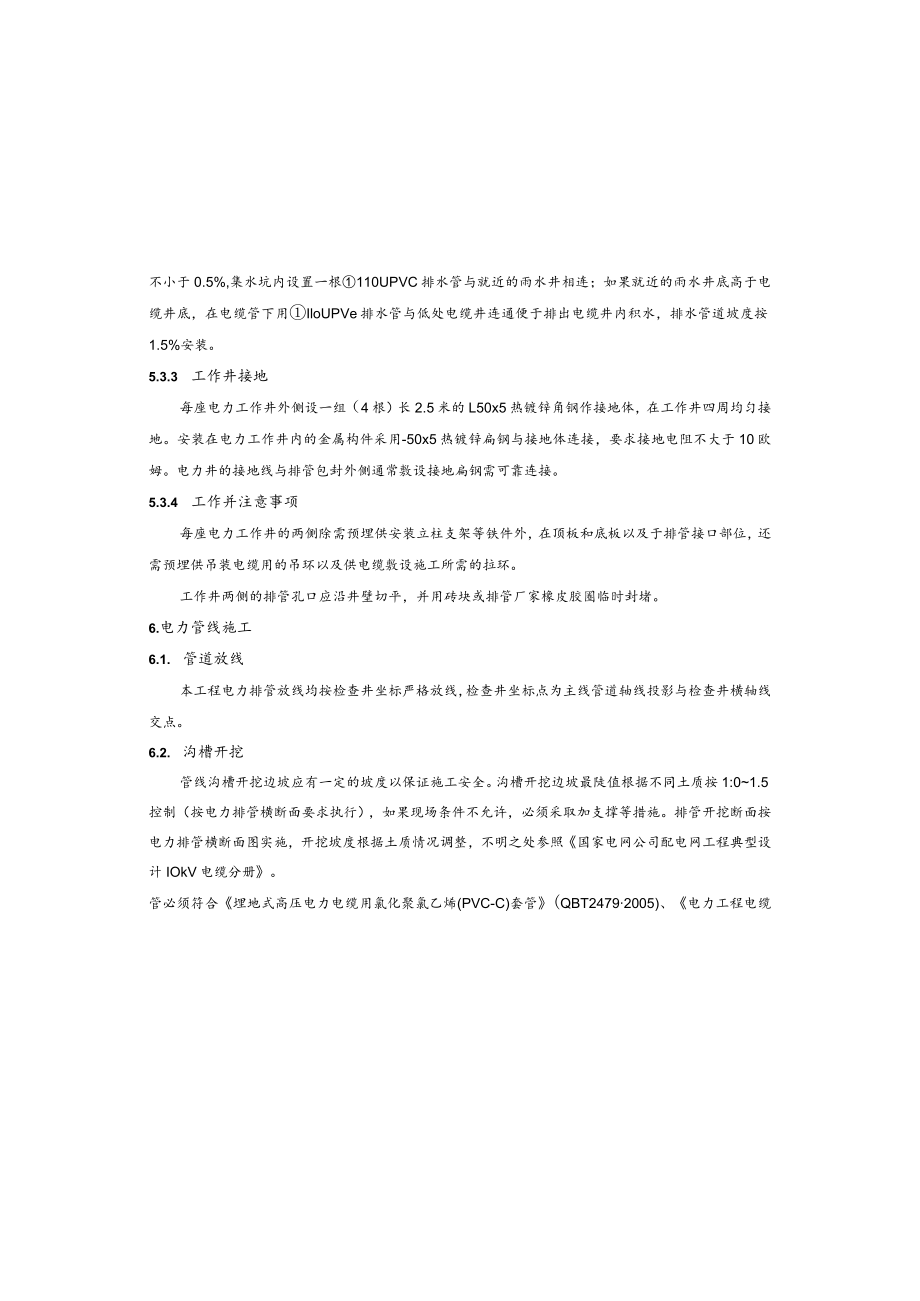

8、模为9孔，双河大道拓宽段电力排管规模为24孔。5.2 .电力排管5.2.1 排管选型电力排管管材采用CPVC电力电缆保护管（dl75X8.0）,并使用配套管枕。电缆保护管内壁应光滑无毛刺，环刚度SN38000Nm20选用CPVC电力电缆保护不小于0.5%,集水坑内设置一根110UPVC排水管与就近的雨水井相连；如果就近的雨水井底高于电缆井底，在电缆管下用IloUPVe排水管与低处电缆井连通便于排出电缆井内积水，排水管道坡度按1.5%安装。5.3.3 工作井接地每座电力工作井外侧设一组（4根）长2.5米的L50x5热镀锌角钢作接地体，在工作井四周均匀接地。安装在电力工作井内的金属构件采用-50x
9、5热镀锌扁钢与接地体连接，要求接地电阻不大于10欧姆。电力井的接地线与排管包封外侧通常敷设接地扁钢需可靠连接。5.3.4 工作并注意事项每座电力工作井的两侧除需预埋供安装立柱支架等铁件外，在顶板和底板以及于排管接口部位，还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。工作井两侧的排管孔口应沿井壁切平，并用砖块或排管厂家橡皮胶圈临时封堵。6.电力管线施工6.1. 管道放线本工程电力排管放线均按检查井坐标严格放线，检查井坐标点为主线管道轴线投影与检查井横轴线交点。6.2. 沟槽开挖管线沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1:01.5控制（按电力排管横断
10、面要求执行），如果现场条件不允许，必须采取加支撑等措施。排管开挖断面按电力排管横断面图实施，开挖坡度根据土质情况调整，不明之处参照国家电网公司配电网工程典型设计IOkV电缆分册。管必须符合埋地式高压电力电缆用氯化聚氯乙烯(PVC-C)套管(QBT24792005)、电力工程电缆设计标准(GB50217-2018)及电力电缆用导管技术条件第3部分氯化聚氯乙烯及硬聚氯乙烯塑料电缆导管(DL/T802.3)的规定，管材的外观质量、尺寸及耐久度等应符合现行国家产品标准的质量要求。5.2.2 排管包封及覆土埋深地下埋设的保护管，应满足埋深下的抗压和耐环境腐蚀性的要求。电缆管在施工时沟底平整，人行道下多层
11、电缆管间隔2.0米安装电缆管架一组，电缆管层间中心间距0.235米。采用C30混凝土全线包封。5.2.3 指管接地电力排管沿线预埋1根-50x5热镀锌扁钢，在工作井内与镀锌角铜相连接地。全线接地扁钢均需可靠焊接连通。5.2.4 排管排水电力排管应设置纵向排水坡度，不宜小于0.3%。5.2.5 力工作井5.3.1 工作井做法工作井参照国网图集国家电网公司配电网工程-典型设计IokV电缆分册及大样图实施。T94地块纵一路电力井选型：直线检查井选用国网图集E-I-17(3131.8直线井(钢筋混凝土)盖板开启式)；工作检查并选用国网图集E-I-I8(6I.31.8直线井(钢筋混凝土)盖板开启式)。双
12、河大道拓宽段电力井选型：直线检查并选用国网图集E-I-19(3X19X1.8直线井(钢筋混凝土)盖板开启式)；工作检查井选用国网图集E-l-20(61.91.8直线井(钢筋混凝土)盖板开启式)；电力三通并选用国网图集E-3-8(6X1.9X1.8三通井(钢筋混凝土)盖板开启式)。5.3.2 工作井排水每座电力工作井的底板应设有5OO5OO5(X)mm集水坑，向集水坑的泄水坡度下有电缆,危险S下省电缆，危险电诂，XiXDCDa电话，xxfxaxn.q,oxx.诏，EoUOaDt图6-1瞥示带样式沿电力排管敷设路径设置平面标识贴，电缆标识贴应牢靠固定于地面，宜选用树脂反光或不锈钢等耐磨耐腐蚀的材料
13、。树脂反光材料背面用网格地胶固定；不锈铜材料背面做好锚固件。标识贴规格宜为120mm*80mm,形状、大小可根据地面状况适当调整，上应有电缆线路方向指示，电缆井周围Im范围内，各方向通道上均应设置标识贴，直线段每隔15m设施一处，表面与地面铺装层相平，样式如下：电力电缆HI图6-2电力电境标识7.注意事项(1)施工单位施工前需请业主单位协调与当地电力公司沟通，将本次设计文本送至电力公司审查，电力公司根据其运营情况，对电力管线土建部分进行技术审查。电力排管管材、电力管线管位及各节点大样工艺须征得电力公司同意后方可施工，并要求电力公司相关部门参与施工中间验收及竣工验收。(2)电力排管管孔端口应有防
14、止损伤电缆的措施，保证排管管孔端口的光滑，管口处应无毛刺和尖锐棱角，避免对人和电缆造成伤害。(3)采用排管敷设时，沿电缆路径设置电力标志，避免误挖破坏。(4)电缆排管必须经电力试验单位测试合格后方可使用。(5)电力检查井深度可根据电力管道埋深进行相应的调整。对于填方地段，须在填方进行至管顶标高LOm之上后方可开挖管道沟槽，填方应按道路路基要求进行。6.3. .地基处理人行道下管线地基承载力不小于0.15Mpa,过街管基础地基承载力不小于0.2OMpao沟槽在填方地段或沟槽超挖的，管道基础以下必须分层夯实回填，密实度不小于90%o6.4. 沟槽回康管线沟槽回填必须在混凝土及砂浆达到80%以上设计
