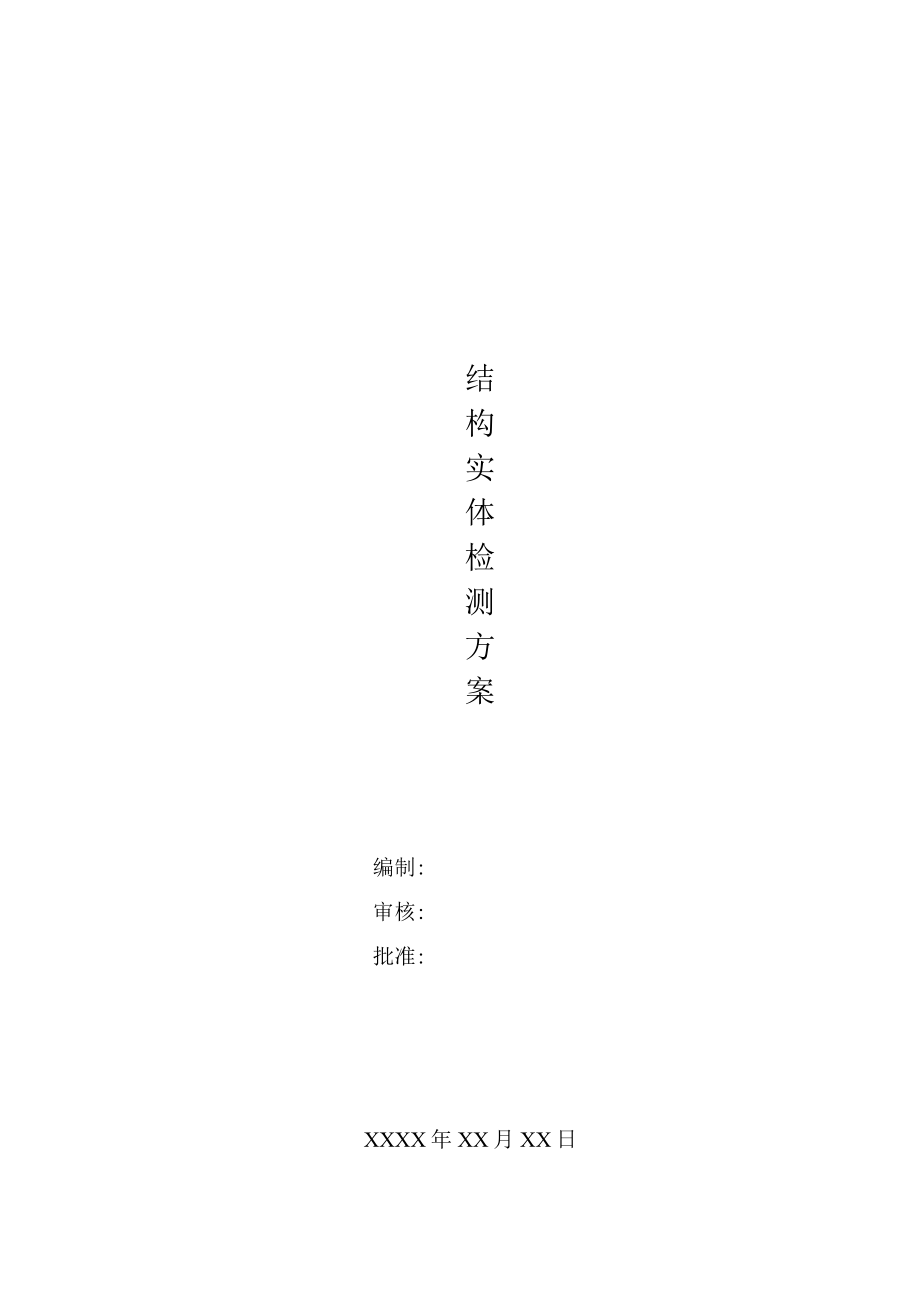

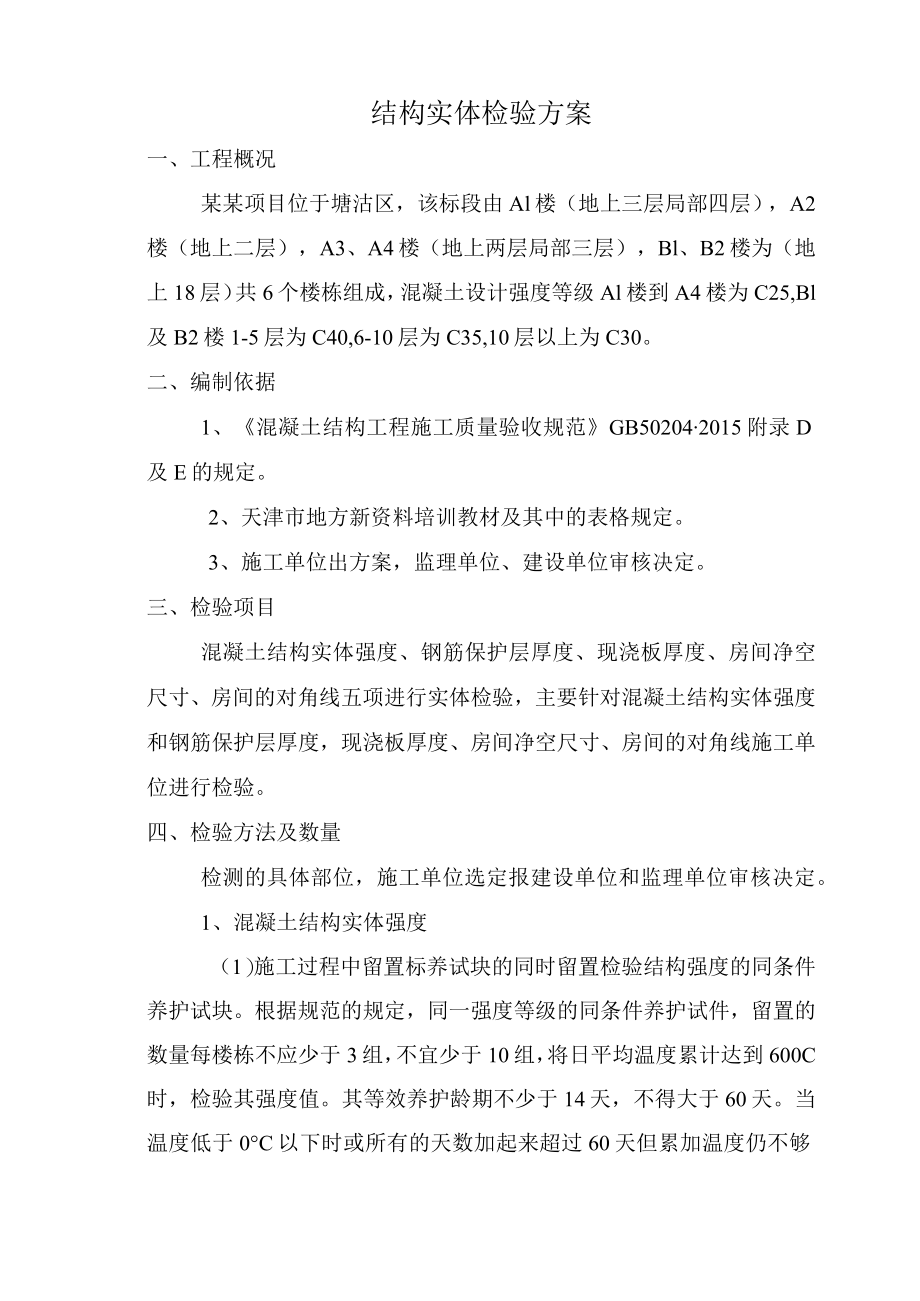

1、编制:审核:批准:结构实体检测方案XXXX年XX月XX日结构实体检验方案一、工程概况某某项目位于塘沽区，该标段由Al楼（地上三层局部四层），A2楼（地上二层），A3、A4楼（地上两层局部三层），Bl、B2楼为（地上18层）共6个楼栋组成，混凝土设计强度等级Al楼到A4楼为C25,Bl及B2楼1-5层为C40,6-10层为C35,10层以上为C30。二、编制依据1、混凝土结构工程施工质量验收规范GB502042015附录D及E的规定。2、天津市地方新资料培训教材及其中的表格规定。3、施工单位出方案，监理单位、建设单位审核决定。三、检验项目混凝土结构实体强度、钢筋保护层厚度、现浇板厚度、房间净空尺
2、寸、房间的对角线五项进行实体检验，主要针对混凝土结构实体强度和钢筋保护层厚度，现浇板厚度、房间净空尺寸、房间的对角线施工单位进行检验。四、检验方法及数量检测的具体部位，施工单位选定报建设单位和监理单位审核决定。1、混凝土结构实体强度（1）施工过程中留置标养试块的同时留置检验结构强度的同条件养护试块。根据规范的规定，同一强度等级的同条件养护试件，留置的数量每楼栋不应少于3组，不宜少于10组，将日平均温度累计达到600C时，检验其强度值。其等效养护龄期不少于14天，不得大于60天。当温度低于0C以下时或所有的天数加起来超过60天但累加温度仍不够600时，不在计算等效养护龄期,仍然按方案规定的部位留
3、置试块，做同条件60d试块（进入冬季施工以前）和同条件28d转标养28d试块（进入冬季施工以后）代替等效养护龄期试块。（2） AI楼首层梁板梯一组、首层9-13轴梁、板、梯一组、四层梁、板、梯一组。（3） A2楼首层2轴与B轴交点梁一组，首层板一组，二层梁板梯一组，A3、A4楼A3首层梁板梯一组，A4楼B轴与5-6轴交点梁一组，A4楼首层梁板梯一组，A3、A4三层梁、板、梯一组。（4）高层住宅Bl楼三层柱剪力墙梁板梯一组，四层剪力墙柱梁板梯一组，六层柱、梁、板、梯一组，七层梁一组，十层剪力墙柱梁板梯一组，十层以上是C30十一层、十三层、十四层、十五层、十八层一组，共十组。（5）高层住宅B2楼首
4、层剪力墙、柱、梁、板、梯一组，三层柱剪力墙梁板梯一组，四层剪力墙柱梁板梯一组，六层柱、梁、板、梯一组，七层梁一组，十层剪力墙柱梁板梯一组，十层以上是C30十一层、十三层、十四层、十五层、十八层一组。共十一组。（6）结构验收时采用实体回弹的方法进行检测。检测部位为同条件等效养护龄期留置的部位中取一个构件的部位进行回弹检验其混凝土的实际抗压强度。2、钢筋保护层厚度采用局部破损的方法或仪器对钢筋保护层厚度进行检测。根据规范要求对梁类及板类构件，每楼栋应各抽取构件数量的2%且不少于5个构件进行检验，当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例不宜小于50%本工程中对于梁类、板类构件每层各抽测
5、一个点。对选定的梁类构件，在其受力最小处对其全部纵向受力钢筋进行检验（当上部钢筋无法检测时检测其下部的全部受力钢筋）。对选定的板类构件在其受力最小处抽取不小于6根纵向受力钢筋检测其保护层厚度。本工程中对于悬挑类构件梁类和板类每层各抽查50%o全部钢筋保护层厚度检验的合格点率为90%以上时，钢筋保护层厚度的检验结果判定为合格。3、现浇板厚度采用钻孔和预留的方法进行检测。对设计不同板厚的房间每层各预留（或钻孔）不少于3个。4、房间净空的检测采用尺量或仪器检测的方法检测房间净空尺寸。每层抽查3个房间，房间四角各测1个点，测量沿50Omm线向上至顶板下皮的尺寸，每个房间不少于4点。5、房间对角线的检测
6、采用尺量或仪器的房间进行检测。每层抽查不少于3个房间。五、质量要求1、混凝土强度留置的同条件养护试块（或回弹）的实际抗压强度乘以1.1的换算系数后，其平均值不小于设计值的115%,最小值不小于设计值的95%2、钢筋保护层厚度板类的钢筋保护层厚度设计为15mm,允许偏差为3mm；梁、柱类钢筋保护层厚度设计为25mm,允许偏差为5mm。3、现浇板厚度商业楼及高层住宅板厚度均为IOOmm、1IOmm、120mm、130mm180mm规范要求允许偏差为+8mm、5mm。4、房间净空尺寸本工程的设计板厚不一致,故房间500mm以上的标准尺寸计算,规范要求允许偏差为10mm。5、房间对角线房间对角线允许偏差为10mm。六、检测方法局部破损或预留时，施工单位可自行操作，仪器检测由有资质的试验单位检测并出具相应的试验检测报告。XXXXXXXX有限责任公司XXXX年XX月XX日
