1、第一节给排水工程一、室内给水系统的安装（一）管螺纹连接：1、螺纹连接时，应在管端螺纹外面敷上填料，用手拧入23扣，再用管子钳一次装紧，不得倒回。2、装紧后应留有螺尾；管道连接后，应把挤到螺栓外面的填料清除掉。3、填料不得挤入管道，以免阻塞管路。4、各种填料在螺纹里只能使用一次，若螺纹拆卸，重新装紧时，应更换新填料。5、螺纹连接应选用合适的管钳，不得在管子钳的手柄上加套管增长手柄来拧紧管子。（二）法兰连接安装：1、法兰与管子组装前对管子端面进行检查，管口端面倾斜尺寸不得小于1.5mm；法兰与管子组装时要用角尺检查法兰的垂直度，法兰连接的平行度偏差尺寸当设计无明确规定时，则不应大于法兰外径的1.5
2、mm,且不应大于2mm；法兰与法兰对接时，密封面应保平衡。2、为了便于装拆法兰紧固螺栓，法兰平面距支架和墙面的距离不应小于200mm；拧紧螺栓时应对称成十字交叉进行，以保障垫片各处受力均匀，拧紧后螺栓露出丝扣的长度不应大于螺栓直径的一半，也不应小于2mm。（）塑料管粘接安装技术要求：1、将管材切割为所需长度，两端必须平整，最好使用割管机进行切割。用中号钢铿刀将毛刺去掉并倒成245o角，并在管子表面根据插口长度作出标识。2、用干净的布清洁管材表面及承插口内壁，选用浓度适宜的粘合剂，使用前搅拌均匀，涂刷粘合剂时动作迅速，涂抹均匀。涂抹粘合剂后，立即将管子旋转推入管件，旋转角度不大于90,要避免中断
3、，一直推入到底，根据管材规格的大小轴向推力保持数秒到数分钟，然后用棉纱蘸丙酮擦掉多余的粘合剂，把盖子盖好，防止渗漏和挥发，用丙酮或其他溶剂清洗刷子。3、立管和横管按规定设置伸缩节，横管伸缩应采用锁紧式橡胶管件，当管径大于或等于IOOmm时，横干管宜采用弹性橡胶密封圈连接形式，当设计对伸缩节无规定时，管端插入伸缩节处。预留的间隙：夏季为5IOmm,冬季为1520mmO注意事项：粘接面必须保持干净，严禁在下雨或潮湿的环境下进行粘接。不能使用脏的刷子或不同材料使用过的刷子来进行粘接操作。不能用脏的或有油的棉纱擦拭管子和管件接口部分。不能在接近火源或有明火的地方进行操作。（四）塑料给水管道热熔连接：将
4、热熔工具接通电源，到达工作温度指示灯亮后方能开始操作。切割管材时，必须使端面垂直于管轴线。管材切断一般使用管子或管道切割机，必要时可使用锋利的钢锯，但切割后管材断面应去除毛边和毛刺。管材与管件连接端面必须清洁、干燥无油。用卡尺和合适的笔在管端测量并标绘出热熔深度。熔接弯头或三通时，按设计图纸要求，应注意其方向，在管件和管材的直线方向上，用辅助标志标出位置。连接时，应旋转地把管端导入加热套内，插入到所标志的深度，同时，无旋转地把管件推到加热头上，达到规定标志处。加热时间必须满足上表的规定（也可按热熔工具生产厂家的规定）。达到加热时间后，立即把管材与管件从加热套的加热头上同时取下，迅速地、无旋转地
5、、直线均匀地插入到所标深度，使接头处形成均匀凸缘。在表4.3.36所规定的加工时间内，刚熔接好的接头还可校正，但严禁旋转。注意事项：在整个熔接区周围，必须有均匀环绕的溶液瘤。熔接过程中，管子和管件平行移动。所有熔接连接部位必须完全冷却。正常情况下规定最后一个熔接过程结束，Ih后才能进行压力试验。对熔接管工必须经过培训。严格控制加热时间、冷却时间、插入深度、加热温度。管子和管件必须应用有吸附能力的、没有纤维的含乙醇基的清洗剂，比如酒精（浓度至94%无油脂进行彻底清洗）。管道支架严格按照规范要求施工。（五）塑料管的挤夹紧连接：通过塑料管与夹紧接头之间机械作用而达到的连接。塑料管被两个挤压面围住，挤

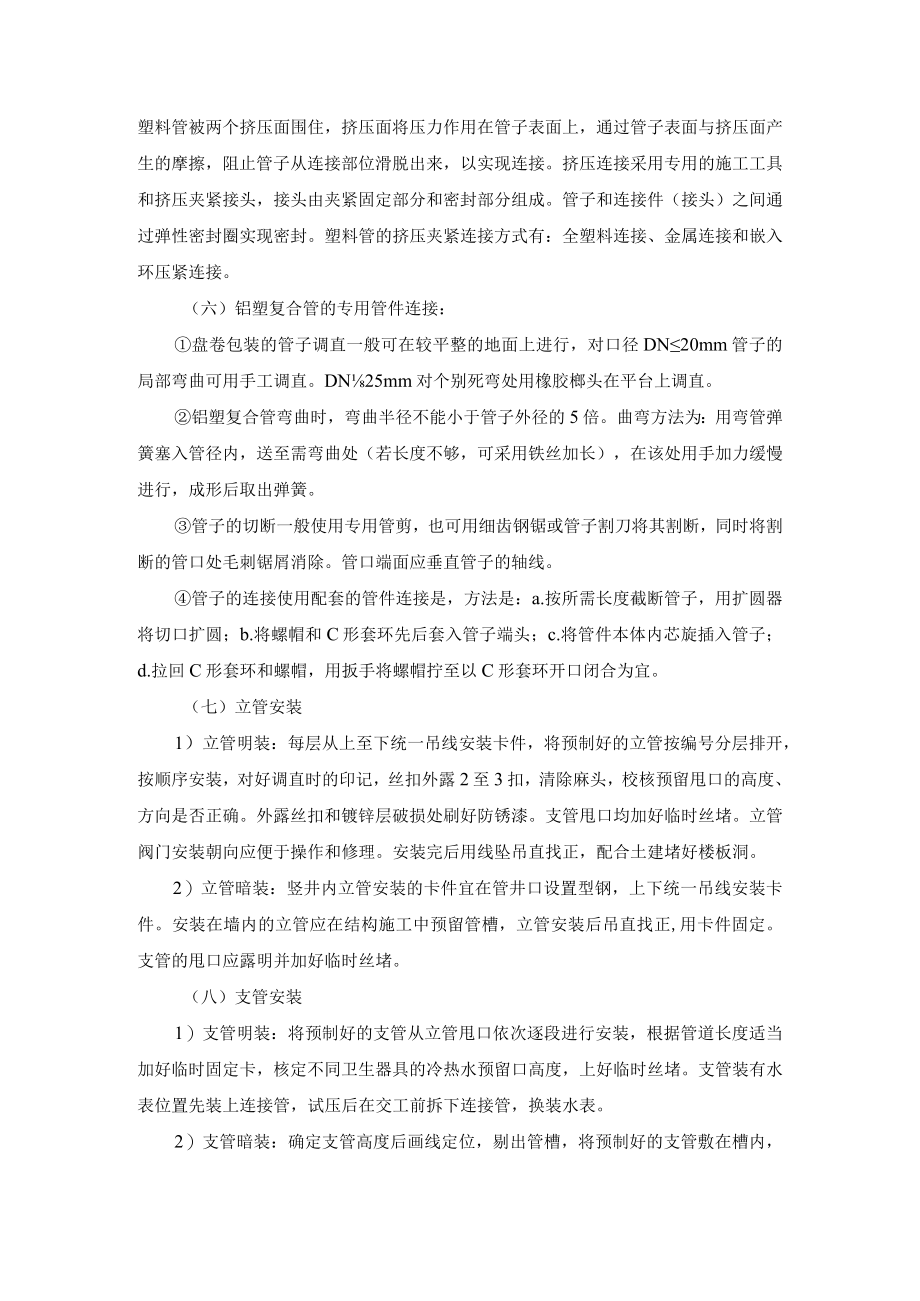

6、压面将压力作用在管子表面上，通过管子表面与挤压面产生的摩擦，阻止管子从连接部位滑脱出来，以实现连接。挤压连接采用专用的施工工具和挤压夹紧接头，接头由夹紧固定部分和密封部分组成。管子和连接件（接头）之间通过弹性密封圈实现密封。塑料管的挤压夹紧连接方式有：全塑料连接、金属连接和嵌入环压紧连接。（六）铝塑复合管的专用管件连接：盘卷包装的管子调直一般可在较平整的地面上进行，对口径DN20mm管子的局部弯曲可用手工调直。DN25mm对个别死弯处用橡胶榔头在平台上调直。铝塑复合管弯曲时，弯曲半径不能小于管子外径的5倍。曲弯方法为：用弯管弹簧塞入管径内，送至需弯曲处（若长度不够，可采用铁丝加长），在该处用手
7、加力缓慢进行，成形后取出弹簧。管子的切断一般使用专用管剪，也可用细齿钢锯或管子割刀将其割断，同时将割断的管口处毛刺锯屑消除。管口端面应垂直管子的轴线。管子的连接使用配套的管件连接是，方法是：a.按所需长度截断管子，用扩圆器将切口扩圆；b.将螺帽和C形套环先后套入管子端头；c.将管件本体内芯旋插入管子；d.拉回C形套环和螺帽，用扳手将螺帽拧至以C形套环开口闭合为宜。（七）立管安装1）立管明装：每层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，按顺序安装，对好调直时的印记，丝扣外露2至3扣，清除麻头，校核预留甩口的高度、方向是否正确。外露丝扣和镀锌层破损处刷好防锈漆。支管甩口均加好临时丝
8、堵。立管阀门安装朝向应便于操作和修理。安装完后用线坠吊直找正，配合土建堵好楼板洞。2）立管暗装：竖井内立管安装的卡件宜在管井口设置型钢，上下统一吊线安装卡件。安装在墙内的立管应在结构施工中预留管槽，立管安装后吊直找正,用卡件固定。支管的甩口应露明并加好临时丝堵。（八）支管安装1）支管明装：将预制好的支管从立管甩口依次逐段进行安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热水预留口高度，上好临时丝堵。支管装有水表位置先装上连接管，试压后在交工前拆下连接管，换装水表。2）支管暗装：确定支管高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平、找正定位后用勾钉固定。卫生器具的冷热水预留
9、口要做在明处，加好丝堵。（7）管道试压铺设、暗装、保温的给水管道在隐蔽前做好单项水压试验。管道系统安装完后进行综合水压试验。水压试验时放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查。如各接口和阀门均无渗漏，持续到规定时间，观察其压力下降在允许范围内，通知有关人员验收，办理交接手续。然后把水泄净，遭破损的镀锌层和外露丝扣处做好防腐处理，再进行隐蔽工作。（8）管道冲洗管道在试压完成后即可做冲洗，冲洗应用自来水连续进行，应保证有充足的流量。冲洗洁净后办理验收手续。（9）管道防腐给水管道铺设与安装的防腐均按设计要求及国家验收规范施工，所有型钢支架及管道镀锌层破损处和外露丝扣要补刷防
10、锈漆。（10）管道保温给水管道明装、暗装的保温有三种形式：管道防冻保温、管道防热损失保温、管道防结露保温。其保温材质及厚度均按设计要求,质量设计国家验收规范标准。二、塑料排水管安装（1）预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图，根据草图量好管道尺寸，进行断管。断口要平齐，用铳刀或刮刀除掉断口内外飞刺，外棱铳出15角。粘接前应对承插口先插入实验，不得全部插入，一般为承口的3/4深度。试插合格后，用棉布将承插口须粘接部位的水分、灰尘擦拭干净。如有油污须用丙酮除掉。用毛刺涂抹粘接剂，先涂抹承口后涂抹插口，随后用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，
11、约30s至一分钟可粘接牢固，粘牢后立即将溢出的粘接剂擦拭干净。多口粘连时应注意预留口方向。（2）干管安装：首先根据设计图纸要求的坐标标高预留槽洞或预埋套管。埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时，将预制加工好的管段,按编号运至安装部位进行安装。各管段粘连时也必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留口位置准确。安装立管需装伸缩节，伸缩上沿距地坪或蹲便台70-IOOmmo干管安装完后应做闭水试验，出口用充气橡胶堵封闭，达到不渗漏，水位不下降为合格。地下埋设管道应先用细砂回填至管上皮100mm
12、,上覆过筛土，夯实时勿碰损管道。托吊管粘牢后再按水流方向找坡度。最后将留口封严和堵沿洞。（3）立管安装：首先按设计坐标要求，将洞口预留或后剔，洞尺寸不得过大，更不可损伤受力钢筋。安装前清理场地，根据需要支搭操作平台。将已预制好的立管运到安装部位。首先清理已预留的伸缩节，将锁母拧下，取出U形橡胶圈，清理杂物。复查上层洞口是否合适。立管插入端应先划好插入长度标记，然后涂上肥皂液，套上锁母及U形橡胶圈。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止（一般预留胀缩量为20-30mm）o合适后即用自制U形钢制抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通口中心是否符合要求。无误后即可堵
13、洞，并将上层预留伸缩节封严。（4）高层建筑内明敷管道，当设计要求采取防止火灾贯穿措施时，应符合下列规定：1）立管管径211Omm时，在楼板贯穿部位应设置阻火圈或长度450Omm的防火套管，管道安装后，在穿越楼板处用C20细石混凝土分二次浇捣密实。浇筑结束后，结合找平层或面层施工，在管道周围应筑成厚度42Omm,宽度430mm的阻水圈。2）管径211Omm的横支管与暗设立管相连时，墙体贯穿部位应设置阻火圈或长度430Omm的防火套管，且防火套管的明露部分长度不宜200mm03）横干管穿越防火分区隔墙时，管道穿越墙体的两侧应设置阻火圈或长度4500mm的防火套管。（5）支管安装：首先剔出吊卡孔洞或
14、复查预埋件是否合适。清理场地，按需要支搭操作平台。将预制好的支管按编号运至场地。清除各粘接部位的污物及水分。将支管水平初步吊起，涂抹粘接部位的污物及水分。将支管水平初步吊起,涂抹粘接剂，用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管口和堵洞。（6）器具连接管安装：核查建筑物地面和墙面做法、厚度。找出预留口坐标、标高。然后按准确尺寸修整预留洞口。分部位实测尺寸做记录，并预制加工、编号。安装粘接时，必须将预留管口清理干净，再进行粘接。粘牢后找正、找直,封闭管口和堵洞。打开下一层立管扫除口，用充气橡胶堵封闭上部，进行闭水试验。合格后，撤去橡胶堵，封好扫除口。（7）排水管道安装后，按规定要求必须进行闭水试验。凡属蔽暗装管道必须按分项工序进行。卫生洁具及设备安装后，必须进行通水试验。且应在油漆粉刷最后一道工序前进行。（8）地下埋设管道及屋顶透气立管不采用硬质聚氯乙烯排水管件而采用下水铸铁管件时，可采用水泥捻口。当塑料管与铸铁管连接时，为保证接口质量，须用粗砂纸将塑料管插接处外壁进行打磨处理。（9）粘接剂易挥发，使用后应随时封盖。冬季施工进行粘接时，凝固时间为23mm。粘接场所应通风良好，远离明火。
