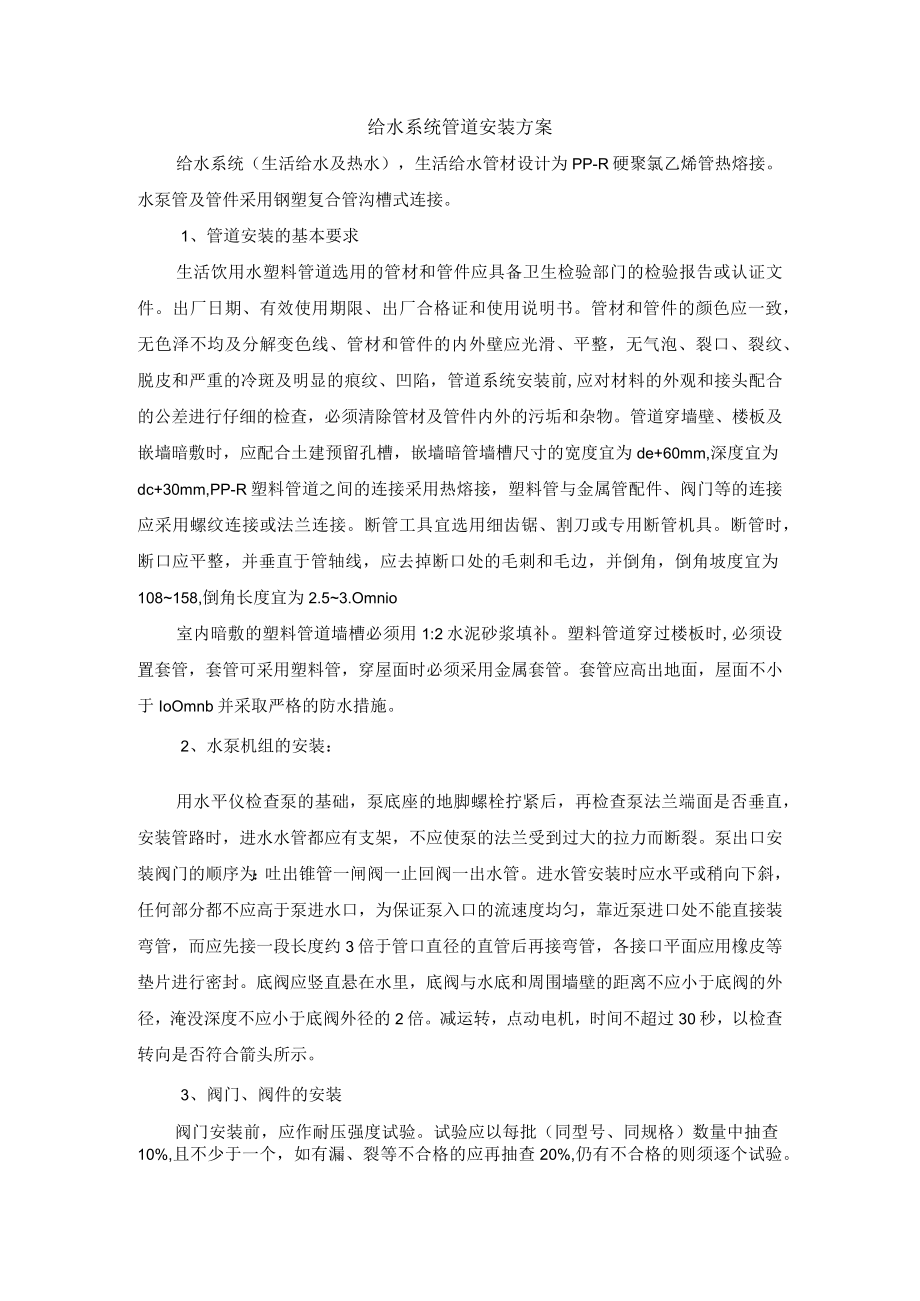

1、给水系统管道安装方案给水系统（生活给水及热水），生活给水管材设计为PP-R硬聚氯乙烯管热熔接。水泵管及管件采用钢塑复合管沟槽式连接。1、管道安装的基本要求生活饮用水塑料管道选用的管材和管件应具备卫生检验部门的检验报告或认证文件。出厂日期、有效使用期限、出厂合格证和使用说明书。管材和管件的颜色应一致，无色泽不均及分解变色线、管材和管件的内外壁应光滑、平整，无气泡、裂口、裂纹、脱皮和严重的冷斑及明显的痕纹、凹陷，管道系统安装前,应对材料的外观和接头配合的公差进行仔细的检查，必须清除管材及管件内外的污垢和杂物。管道穿墙壁、楼板及嵌墙暗敷时，应配合土建预留孔槽，嵌墙暗管墙槽尺寸的宽度宜为de+60mm
2、,深度宜为dc+30mm,PP-R塑料管道之间的连接采用热熔接，塑料管与金属管配件、阀门等的连接应采用螺纹连接或法兰连接。断管工具宜选用细齿锯、割刀或专用断管机具。断管时，断口应平整，并垂直于管轴线，应去掉断口处的毛刺和毛边，并倒角，倒角坡度宜为108158,倒角长度宜为2.53.Omnio室内暗敷的塑料管道墙槽必须用1:2水泥砂浆填补。塑料管道穿过楼板时,必须设置套管，套管可采用塑料管，穿屋面时必须采用金属套管。套管应高出地面，屋面不小于IoOmnb并采取严格的防水措施。2、水泵机组的安装：用水平仪检查泵的基础，泵底座的地脚螺栓拧紧后，再检查泵法兰端面是否垂直，安装管路时，进水水管都应有支架
3、，不应使泵的法兰受到过大的拉力而断裂。泵出口安装阀门的顺序为：吐出锥管一闸阀一止回阀一出水管。进水管安装时应水平或稍向下斜，任何部分都不应高于泵进水口，为保证泵入口的流速度均匀，靠近泵进口处不能直接装弯管，而应先接一段长度约3倍于管口直径的直管后再接弯管，各接口平面应用橡皮等垫片进行密封。底阀应竖直悬在水里，底阀与水底和周围墙壁的距离不应小于底阀的外径，淹没深度不应小于底阀外径的2倍。减运转，点动电机，时间不超过30秒，以检查转向是否符合箭头所示。3、阀门、阀件的安装阀门安装前，应作耐压强度试验。试验应以每批（同型号、同规格）数量中抽查10%,且不少于一个，如有漏、裂等不合格的应再抽查20%,

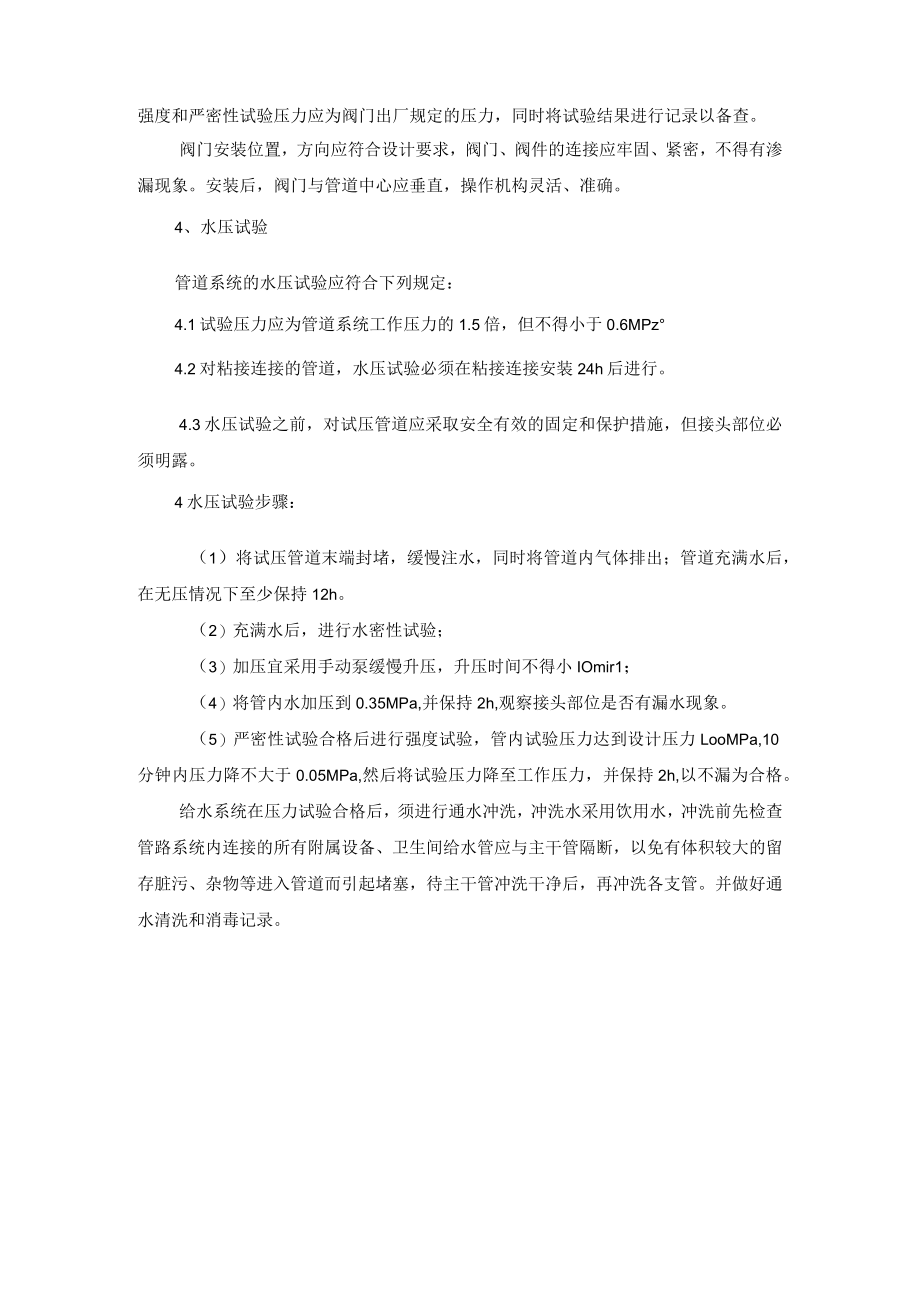

4、仍有不合格的则须逐个试验。强度和严密性试验压力应为阀门出厂规定的压力，同时将试验结果进行记录以备查。阀门安装位置，方向应符合设计要求，阀门、阀件的连接应牢固、紧密，不得有渗漏现象。安装后，阀门与管道中心应垂直，操作机构灵活、准确。4、水压试验管道系统的水压试验应符合下列规定：4.1试验压力应为管道系统工作压力的1.5倍，但不得小于0.6MPz4.2对粘接连接的管道，水压试验必须在粘接连接安装24h后进行。4.3水压试验之前，对试压管道应采取安全有效的固定和保护措施，但接头部位必须明露。4水压试验步骤：（1）将试压管道末端封堵，缓慢注水，同时将管道内气体排出；管道充满水后，在无压情况下至少保持12h。（2）充满水后，进行水密性试验；（3）加压宜采用手动泵缓慢升压，升压时间不得小IOmir1；（4）将管内水加压到0.35MPa,并保持2h,观察接头部位是否有漏水现象。（5）严密性试验合格后进行强度试验，管内试验压力达到设计压力LooMPa,10分钟内压力降不大于0.05MPa,然后将试验压力降至工作压力，并保持2h,以不漏为合格。给水系统在压力试验合格后，须进行通水冲洗，冲洗水采用饮用水，冲洗前先检查管路系统内连接的所有附属设备、卫生间给水管应与主干管隔断，以免有体积较大的留存脏污、杂物等进入管道而引起堵塞，待主干管冲洗干净后，再冲洗各支管。并做好通水清洗和消毒记录。
