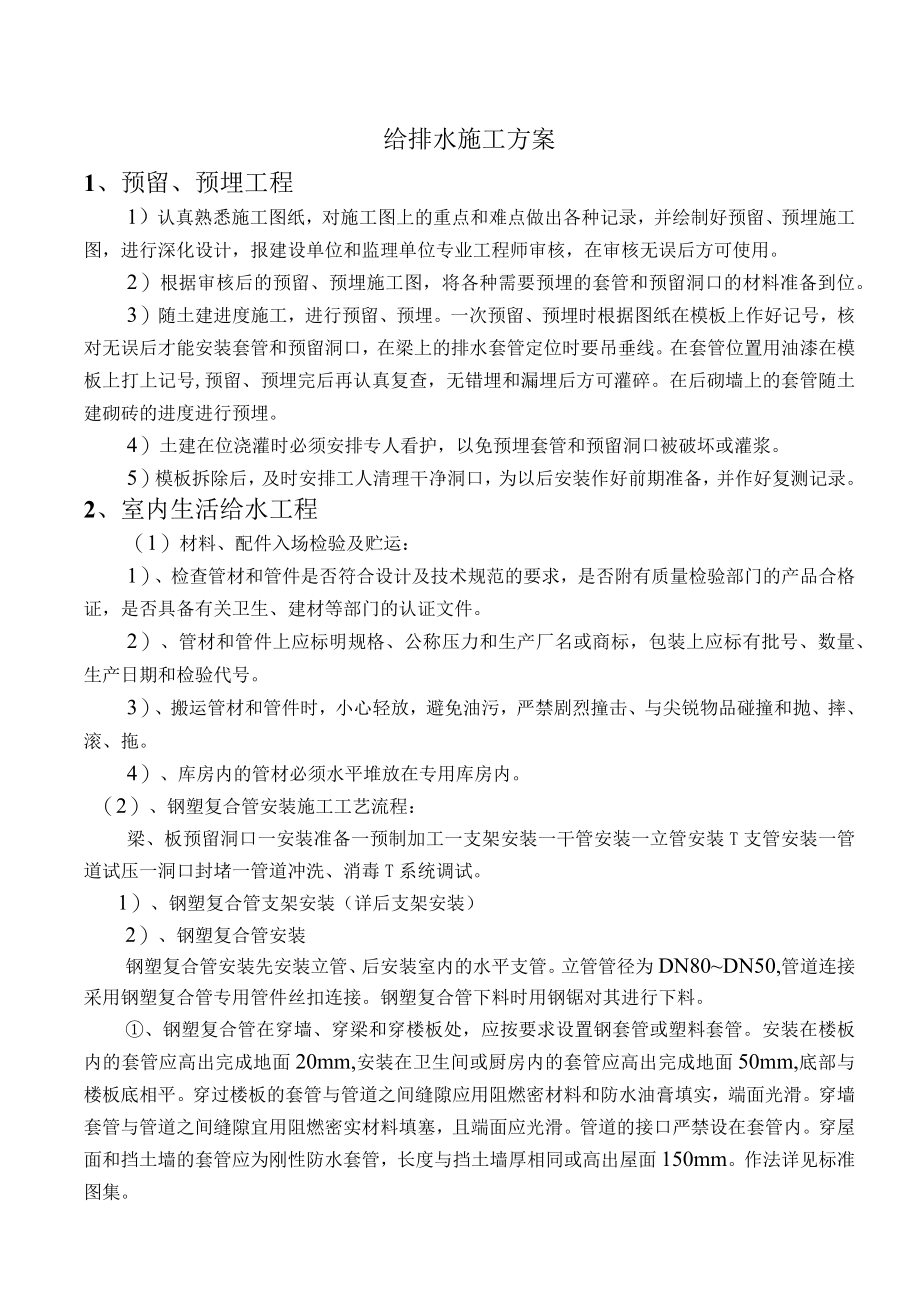

1、给排水施工方案1、预留、预埋工程1）认真熟悉施工图纸，对施工图上的重点和难点做出各种记录，并绘制好预留、预埋施工图，进行深化设计，报建设单位和监理单位专业工程师审核，在审核无误后方可使用。2）根据审核后的预留、预埋施工图，将各种需要预埋的套管和预留洞口的材料准备到位。3）随土建进度施工，进行预留、预埋。一次预留、预埋时根据图纸在模板上作好记号，核对无误后才能安装套管和预留洞口，在梁上的排水套管定位时要吊垂线。在套管位置用油漆在模板上打上记号,预留、预埋完后再认真复查，无错埋和漏埋后方可灌碎。在后砌墙上的套管随土建砌砖的进度进行预埋。4）土建在位浇灌时必须安排专人看护，以免预埋套管和预留洞口被破
2、坏或灌浆。5）模板拆除后，及时安排工人清理干净洞口，为以后安装作好前期准备，并作好复测记录。2、室内生活给水工程（1）材料、配件入场检验及贮运：1）、检查管材和管件是否符合设计及技术规范的要求，是否附有质量检验部门的产品合格证，是否具备有关卫生、建材等部门的认证文件。2）、管材和管件上应标明规格、公称压力和生产厂名或商标，包装上应标有批号、数量、生产日期和检验代号。3）、搬运管材和管件时，小心轻放，避免油污，严禁剧烈撞击、与尖锐物品碰撞和抛、摔、滚、拖。4）、库房内的管材必须水平堆放在专用库房内。（2）、钢塑复合管安装施工工艺流程：梁、板预留洞口一安装准备一预制加工一支架安装一干管安装一立管安
3、装T支管安装一管道试压一洞口封堵一管道冲洗、消毒T系统调试。1）、钢塑复合管支架安装（详后支架安装）2）、钢塑复合管安装钢塑复合管安装先安装立管、后安装室内的水平支管。立管管径为DN80DN50,管道连接采用钢塑复合管专用管件丝扣连接。钢塑复合管下料时用钢锯对其进行下料。、钢塑复合管在穿墙、穿梁和穿楼板处，应按要求设置钢套管或塑料套管。安装在楼板内的套管应高出完成地面20mm,安装在卫生间或厨房内的套管应高出完成地面50mm,底部与楼板底相平。穿过楼板的套管与管道之间缝隙应用阻燃密材料和防水油膏填实，端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填塞，且端面应光滑。管道的接口严禁设在套管内。

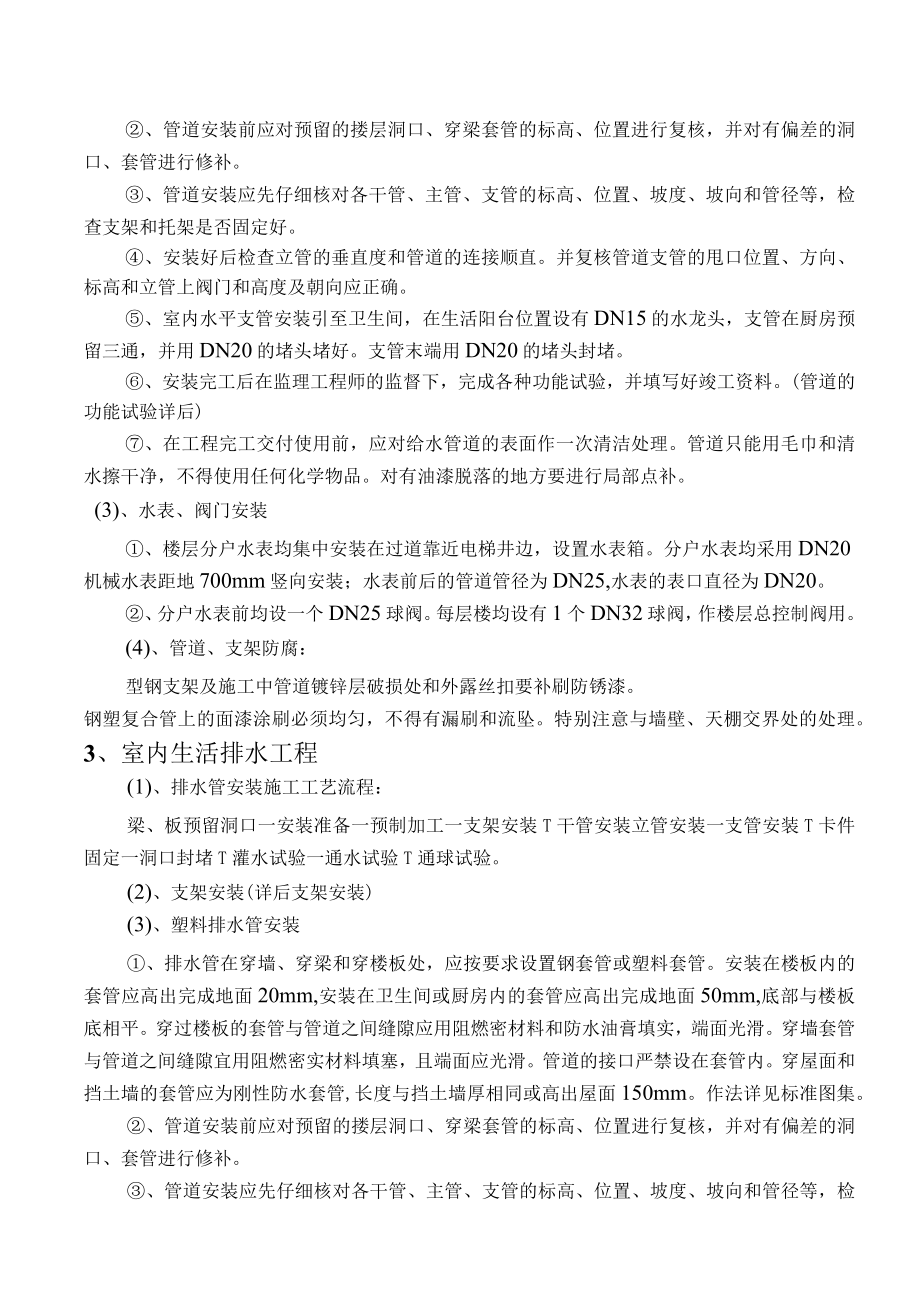

4、穿屋面和挡土墙的套管应为刚性防水套管，长度与挡土墙厚相同或高出屋面150mm。作法详见标准图集。、管道安装前应对预留的搂层洞口、穿梁套管的标高、位置进行复核，并对有偏差的洞口、套管进行修补。、管道安装应先仔细核对各干管、主管、支管的标高、位置、坡度、坡向和管径等，检查支架和托架是否固定好。、安装好后检查立管的垂直度和管道的连接顺直。并复核管道支管的甩口位置、方向、标高和立管上阀门和高度及朝向应正确。、室内水平支管安装引至卫生间，在生活阳台位置设有DN15的水龙头，支管在厨房预留三通，并用DN20的堵头堵好。支管末端用DN20的堵头封堵。、安装完工后在监理工程师的监督下，完成各种功能试验，并填写
5、好竣工资料。(管道的功能试验详后)、在工程完工交付使用前，应对给水管道的表面作一次清洁处理。管道只能用毛巾和清水擦干净，不得使用任何化学物品。对有油漆脱落的地方要进行局部点补。(3)、水表、阀门安装、楼层分户水表均集中安装在过道靠近电梯井边，设置水表箱。分户水表均采用DN20机械水表距地700mm竖向安装；水表前后的管道管径为DN25,水表的表口直径为DN20。、分户水表前均设一个DN25球阀。每层楼均设有1个DN32球阀，作楼层总控制阀用。(4)、管道、支架防腐：型钢支架及施工中管道镀锌层破损处和外露丝扣要补刷防锈漆。钢塑复合管上的面漆涂刷必须均匀，不得有漏刷和流坠。特别注意与墙壁、天棚交界
6、处的处理。3、室内生活排水工程(1)、排水管安装施工工艺流程：梁、板预留洞口一安装准备一预制加工一支架安装T干管安装立管安装一支管安装T卡件固定一洞口封堵T灌水试验一通水试验T通球试验。(2)、支架安装(详后支架安装)(3)、塑料排水管安装、排水管在穿墙、穿梁和穿楼板处，应按要求设置钢套管或塑料套管。安装在楼板内的套管应高出完成地面20mm,安装在卫生间或厨房内的套管应高出完成地面50mm,底部与楼板底相平。穿过楼板的套管与管道之间缝隙应用阻燃密材料和防水油膏填实，端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填塞，且端面应光滑。管道的接口严禁设在套管内。穿屋面和挡土墙的套管应为刚性防水套管

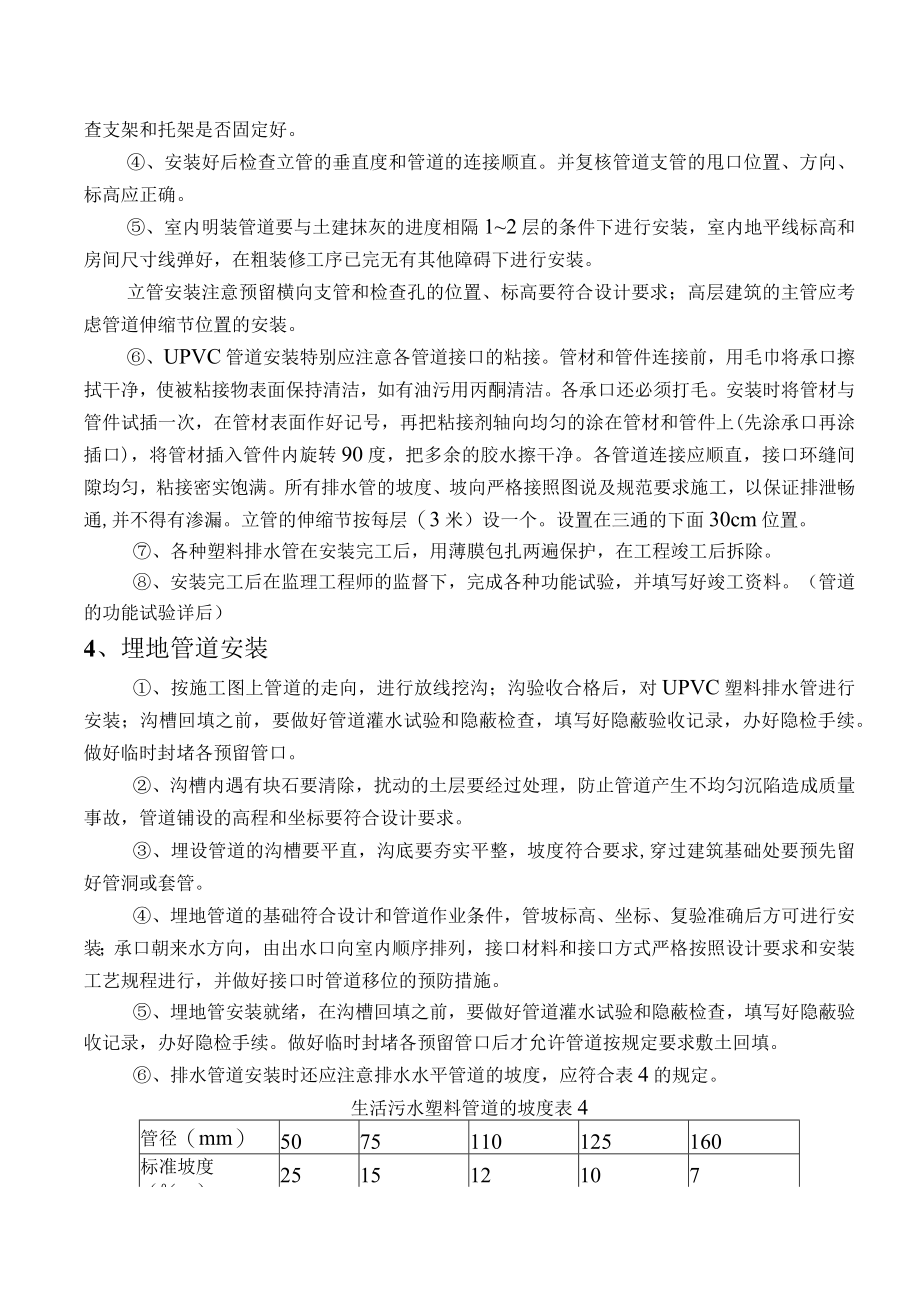

7、,长度与挡土墙厚相同或高出屋面150mm。作法详见标准图集。、管道安装前应对预留的搂层洞口、穿梁套管的标高、位置进行复核，并对有偏差的洞口、套管进行修补。、管道安装应先仔细核对各干管、主管、支管的标高、位置、坡度、坡向和管径等，检查支架和托架是否固定好。、安装好后检查立管的垂直度和管道的连接顺直。并复核管道支管的甩口位置、方向、标高应正确。、室内明装管道要与土建抹灰的进度相隔12层的条件下进行安装，室内地平线标高和房间尺寸线弹好，在粗装修工序已完无有其他障碍下进行安装。立管安装注意预留横向支管和检查孔的位置、标高要符合设计要求；高层建筑的主管应考虑管道伸缩节位置的安装。、UPVC管道安装特别应
8、注意各管道接口的粘接。管材和管件连接前，用毛巾将承口擦拭干净，使被粘接物表面保持清洁，如有油污用丙酮清洁。各承口还必须打毛。安装时将管材与管件试插一次，在管材表面作好记号，再把粘接剂轴向均匀的涂在管材和管件上(先涂承口再涂插口)，将管材插入管件内旋转90度，把多余的胶水擦干净。各管道连接应顺直，接口环缝间隙均匀，粘接密实饱满。所有排水管的坡度、坡向严格接照图说及规范要求施工，以保证排泄畅通,并不得有渗漏。立管的伸缩节按每层（3米）设一个。设置在三通的下面30cm位置。、各种塑料排水管在安装完工后，用薄膜包扎两遍保护，在工程竣工后拆除。、安装完工后在监理工程师的监督下，完成各种功能试验，并填写好
9、竣工资料。（管道的功能试验详后）4、埋地管道安装、按施工图上管道的走向，进行放线挖沟；沟验收合格后，对UPVC塑料排水管进行安装；沟槽回填之前，要做好管道灌水试验和隐蔽检查，填写好隐蔽验收记录，办好隐检手续。做好临时封堵各预留管口。、沟槽内遇有块石要清除，扰动的土层要经过处理，防止管道产生不均匀沉陷造成质量事故，管道铺设的高程和坐标要符合设计要求。、埋设管道的沟槽要平直，沟底要夯实平整，坡度符合要求,穿过建筑基础处要预先留好管洞或套管。、埋地管道的基础符合设计和管道作业条件，管坡标高、坐标、复验准确后方可进行安装；承口朝来水方向，由出水口向室内顺序排列，接口材料和接口方式严格按照设计要求和安装
10、工艺规程进行，并做好接口时管道移位的预防措施。、埋地管安装就绪，在沟槽回填之前，要做好管道灌水试验和隐蔽检查，填写好隐蔽验收记录，办好隐检手续。做好临时封堵各预留管口后才允许管道按规定要求敷土回填。、排水管道安装时还应注意排水水平管道的坡度，应符合表4的规定。生活污水塑料管道的坡度表4管径（mm）5075110125160标准坡度（。）251512107最小坡度（%。）128654、在工程完工交付使用前，应拆出排水塑料管表面的塑料薄膜,对管道局部部位作一次清洁处理。管道只能用毛巾和清水擦干净，不得使用任何化学物品。5、柔性铸铁排水管安装、本工程污水排水系统的排出水平管采用RKC柔性铸铁管，管径
11、为DN150,采用不锈钢卡箍式连接。、铸铁管道、管件在安装前应先请洗，管内不得有泥、砂石及其它纸团、木块等杂物。、柔性铸铁管采用砂轮切割机进行切割，管材的切割口应清除切口的毛刺。外圆略钝倒角。、柔性铸铁管卡箍式连接操作步骤如下：A、用布将接口处的管外表面擦干净；B、将不锈钢卡箍先套在接口一端的管身上（多数是套在直管的管身上）；C、将橡胶圈的一头套在一个接口管的管口上（一般是套在已固定好的管子或管件这一端，并应套入至规定的深度；D、将橡胶头的另外一头向外翻转；E、将要连接的管件或直管的管口放入翻转的橡胶圈口内，校准方位，把翻转的橡胶圈口翻回正常状态。F、再次校准管道的坡度或垂直度或方位，初步用支
12、（吊）架固定住管道，移动不锈钢卡箍套住在橡胶圈外，用作用套筒拧紧卡箍上的紧固螺栓，接口完成。但要立即将支（吊）架上的螺栓拧紧，使管道固定牢固。、横管必须用支（吊）架固定牢固，使管道平直和坡度准确。A、直管段的固定应符合下列要求：长度在3m或3m以下的直管，只用1个支（吊）架固定，支（吊）点应靠近管道接口，与接口中点的距离小于450mm；横管上固定支（吊）架的间距不易大于3m,横管起端和终端的支（吊）架应为固定支（吊）架。B、横管在平面上转弯时，应在弯头中心增设支（吊）架。、生活污水铸铁管道的坡度管径（mm）5075100125150200标准坡度（%。）35252015108最小坡度（）251
13、5121075、排出管应做灌水试验。A、将排出管出口处封堵，并将横管以上3m高度内的其它管口也封堵。B、向管内灌水，使排水管承受0.03MPa的水压，经30min,如管内水面下降则补水到原水位，检查管道及接口，无渗漏为合格。6、室内消火栓管道安装1)、消火栓管道系统安装施工工艺流程：梁、板预留洞口T安装施工准备一预制加工T支架安装T干管安装一立管安装T支管安装一消防箱安装T消火栓安装T管道试压一洞口封堵一管道冲洗T管道防腐一系统调试2)、消火栓管道支架安装(详后支架安装)3)、消火栓管道安装(1)、消防管采用焊接钢管，焊接连接。立管管径为DNlOO,支管管径为DN65。(2)、管道施工前，与管
14、道连接的设备必须找正合格、固定完毕。完成管道的清洗，管道内部防腐。(3)、管道的对口焊缝处及弯曲部位严禁焊接支管，接口焊接缝距起弯点支、吊架边缘必须大于50mm。钢管的焊接应做到：焊口平直度，焊接加强面应符合施工规范规定。焊口表面无烧穿、裂纹、结瘤、夹渣、和气孔等缺陷，焊波均匀一致。(4)、碳钢法兰和连接应对平行、紧密，与管道中心线垂直，如无特殊情况螺母应在同一侧，螺杆露出螺母的长度一致，且不大于螺杆直径的1/2,法兰衬垫的材质应符合设计及施工规范的规定，并且不得有双层垫。(5)、消防管道在焊接前先刷一遍防锈漆，在安装好后再刷一遍防锈漆。4)、室内消火栓安装(1)、室内消火栓安装工艺流程：稳固
15、消火栓箱一栓阀安装一管道试压冲洗一消火栓配件安装(2)、稳固消火栓箱消火栓箱安装标高和位置要正确，根据设计图，以栓阀的坐标、标高核定消火栓支管的甩口后，再找正，按设计按定位基准线稳固消火栓箱；稳固用水泥沙浆填实周边并抹平齐，待水泥砂浆凝固后再安装栓阀和贴面。箱门开启应灵活。栓口是单口，栓口朝外，栓安装好后中心距完成地面1.10米高。(3)、栓阀安装箱体找正稳固后，再安装栓阀，栓阀侧装在箱内时应在箱门开启的一侧。栓阀的开启应灵活、关闭应严密、密封填料好。(4)、消火栓配件安装消火栓配件安装应在交工前进行，消防水龙带应折好放在箱内；消防水枪要竖放在箱体的内侧。(5)、阀门安装主管道上的阀门有DNlOO的蝶阀、DNloO减压阀，屋顶上试验管道上的蝶阀为DN65。a、阀门安装前，应作耐压强度试验和严密性试验。试验应以每批(同牌号、同规格、同型号)数量中抽查10%,且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。b、阀门的强度试验和严密性试验，应符合以下规定：阀门强度试验压力为公称压力的1.5倍,严密性试验为公称压力的1.1倍,试验压力历试验持续时间内应保
