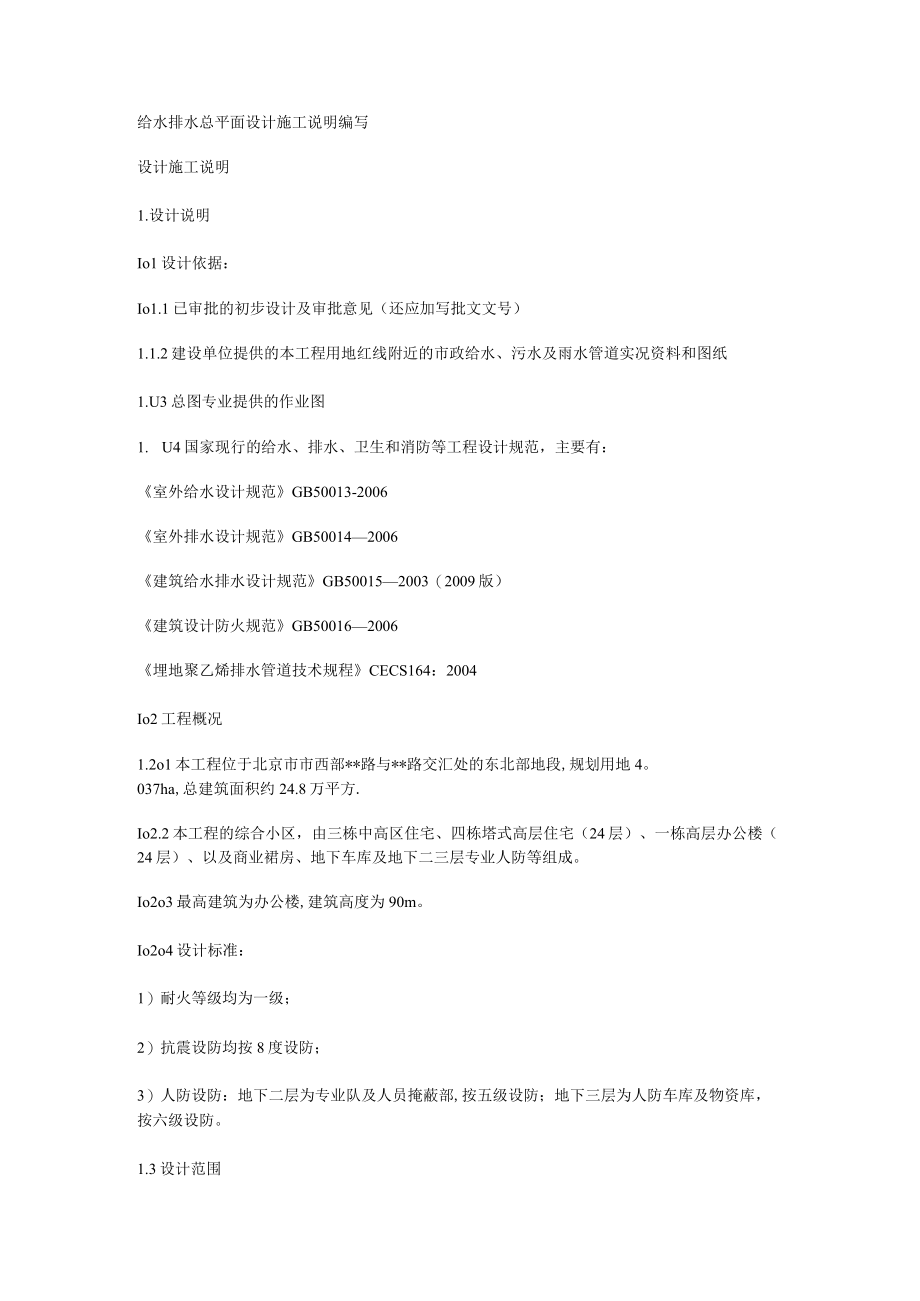

1、给水排水总平面设计施工说明编写设计施工说明1.设计说明Io1设计依据：Io1.1已审批的初步设计及审批意见（还应加写批文文号）1.1.2建设单位提供的本工程用地红线附近的市政给水、污水及雨水管道实况资料和图纸1.U3总图专业提供的作业图1. U4国家现行的给水、排水、卫生和消防等工程设计规范，主要有：室外给水设计规范GB50013-2006室外排水设计规范GB500142006建筑给水排水设计规范GB500152003（2009版）建筑设计防火规范GB500162006埋地聚乙烯排水管道技术规程CECS164：2004Io2工程概况1.2o1本工程位于北京市市西部*路与*路交汇处的东北部地段,
2、规划用地4。037ha,总建筑面积约24.8万平方.Io2.2本工程的综合小区，由三栋中高区住宅、四栋塔式高层住宅（24层）、一栋高层办公楼（24层）、以及商业裙房、地下车库及地下二三层专业人防等组成。Io2o3最高建筑为办公楼,建筑高度为90m。Io2o4设计标准：1）耐火等级均为一级；2）抗震设防均按8度设防；3）人防设防：地下二层为专业队及人员掩蔽部,按五级设防；地下三层为人防车库及物资库，按六级设防。1.3设计范围1.3.1 本工程建筑红线内的给水排水和消防管道工程由我院设计。Io3.2本工程室外园林内水景、道路雨水管及浇洒绿地均由中外建园林设计公司免费设计,并根据我院提供的总平面图自
3、行确定接管点，但排水管道应符合本设计所给的标高及管径。1.3 。3本工程室外热水及热水回水直埋管由供货厂家负责设计及安装。Io3。4本工程建筑红线内最后一个污水检查井和雨水检查井至城市污水检查井至雨水检查井之间的管道，本工程水表井至城市自来水接管井之间的管道，由市政有关部门设计、施工。1.4 给水排水管道系统Io4o1给水系统：D本工程设有两种室外给水系统（1）公共建筑的生活用水与消防用水采用合用管道系统、用水量：最高日为63m3d,最大小时为132m3h,平均小时为22m3h1,（2）住宅用水为独立管道系统。用水量：最高日为953m3d,最大小时为91m3h,平均小时为40m3h（3）本小区
4、室外消防用水量为30Ls（火灾持续时间按3h计,则一次灭火用水量为324m3）（4）本小区生活用水总量（含10%的不可预测水量）：最高日为17423d,最大小时为246m3h,平均小时为115m3h2）本工程从西侧和南侧的城市自来水管分别接入DN200小区给水引入管各一根。3）每个引入管进入红线后，又分别设2个总水表，其中一个水表为公建及室外消火栓用水，另一块水表为住宅用水，两种水表各自连通在小区内形成双向供水。4）城市自来水压力按0。18MPa1,Io4o2消防给水设施D在本工程公建与消防采用合用给水管道上,全小区共设有地上式消火栓14套。2）本小区共设有室内消火栓给水水泵接合器4处（每处为
5、3套DNlOO水泵接合器）；自动喷水灭火系统水泵接合器3处（每处2套DNlOO水泵接合器）。3）每组消防水泵接合器的位置，均满足距离附近室外消火栓的距离不超过40m的规定。Io4.3高压生活给水、生活热水和消防给水管道:1）本工程集中采用二次加压生活给水、生活热水和消防给水管道系统.2）生活给水二次加压设施设在D2栋楼的地下室、生活热水和消防给水的二次加压设施设在E栋楼的地下层。1. 4o4污水管道1）本工程采用生活污水与雨水分流制管道系统,与城市排水系统相一致。2）本工程污水管道因城市污水检查井允许接管标高所限，共设有两个排出口：本小区南半区各单体建筑的污水设一个管道系统，排入南侧城市污水管
6、9号检查井；而北半区各单体建筑的污水另设一个管道系统，排入西北侧的城市污水管1号检查井。3）全小区共设三座化粪池，两座隔油池,生活污水经化粪池处理，公建内餐厅厨房污水经隔油池处理后排入城市污水管道。1.4。 5雨水管道1）本工程小区花园的雨水采用地面径流方式排入花园草地。2）道路及小区广场设雨水口，收集雨水，排入小区雨水管道。3）本工程设一个雨水排出管，从本小区西北方西侧排入城市雨水管道71号检查井。2. 施工说明3. 1市政接管管径标高确认2o1.1建筑室外污水管道、雨水管道，在施工前应对本工程允许接入市政上述两种管的市政检查井的接管标高、管径进行实测,确认与设计标高无误差后，再进行施工.2
7、o1.2如市政检查井实测标高与设计标高有误差时，应通知设计院,设计院按实测标高对设计标高进行调整修改，以修改后的管道标高进行施工.2o2管材及接口2o2。1室外给水管DN50mm时，给水管和消防水管采用铜芯闸阀或双向式蝶阀，耐压不小于LOMPao2。2。7消防水泵接合器的耐压不小于1。6MPa,地上式消火栓的耐压力不小于1。OMPao2o3管道敷设和连接：2o3.1给水管D给水管弯转处利用组合弯头,弯曲管等管件不能完成弯转角度要求时，可在直线管段利用管道承插接口偏转进行调整,但承插口的最大偏转角不得大于1,以保证接口的严密性。2）当给水管敷设在污水管的下面时，应采用钢管或钢套管，套管伸出交叉管
8、的长度每边不得小于3.0m,套管两端应采用防水材料封闭。2.3。2排水管（污水管、雨水管、废水管）D排水管道应直线敷设且不得出现无坡、倒坡现象。2）两检查井之间的管段坡度应一致,如有困难时,后段坡度不应小于前段管道坡度。3）排水管道转弯或交汇处检查井内流槽应保证水流转角等于和大于90,但当管道小于300mm时，且跌水高度大于0。30m时，可不受此限。4）排水管道在检查井内均采用管顶平接方式，排水管的承口应为水的逆流方向敷设.5）排水管在检查井内的跌水高度大于LOnI时,如管径DN400mm时采用管道内跌，如管径400m时采用井外跌竖槽式跌水。6）管道与检查井的连接,应符合规程要求，并确保安全、
9、牢固、不渗漏水。2。4管道基础2o4.1给水管道1）如为未经扰动的原状土层，则天然地基进行夯实2）如为回填层，则在回填土地段做30Omln厚灰土垫层3）如为岩石或多石层，则在岩石或多石地段做15OnIm厚砂石垫层4）如为软泥土则应更换土壤或每2。53。Om做混凝土枕基2.4.2排水管道1）沟槽槽底宽度：D450mm时，管道每边净宽不小于30OnInl；D450un时,管道每边净宽不小于500mm。2）管道基础应严格按照埋地聚乙烯排水管道技术规程CECS164:2004的规定施工。2.4.3施工要求1）管道基础应坐落在良好原状土层上,如为刚性接M,其地基承载特征值fak不得低于90kPa；如为柔
10、性接口，地基承载力特征值fak不得低于60kPa,否则应进行地基处理。2）如采用机械开挖管道沟槽时,应保留020m厚的不开挖土层，该土层用人工清槽，不得超挖，如若超挖或发生扰动,应换填1015mm天然级配砂石料或颗粒小于40mm碎石，整平夯实进行地基处理。3）砂石基础的压实系统,按国标图集04S516混凝土排水管道基础及接口要求施工。回填土密实度按给水排水管道工程施工及验收规范GB50268-2008的规定施工。2。4.4地基土被扰动，应采取如下处理措施1）扰动15Omm以内，可原状土夯实,压实系数大于0.95。2）扰动150mm以上，可用3：7灰土、卵石、碎石、毛石等填充夯实,压实系数大于等
11、于Oo95o2. 5管道防腐2.5。 1管道防腐施工应在管道试压、试水合格后进行。2.6。 2镀锌钢管、焊接钢管埋地敷设时，管外壁刷冷底子油一道，石油沥青二道。当埋于腐蚀性土壤或焦渣层内时,应做加强防腐:在管外壁刷冷底子油一道，石油沥青一道，玻璃布一层，冷底子油一道，石油沥青一道，总厚度不大于6mmo2o5.3热镀锌钢管的焊缝处，应涂刷二道防锈漆，并包扎纤维布一道后，再刷石油沥青二道.2.5.4球墨铸铁给水管：无防腐处理或防腐破坏时，则外壁刷冷底子油一道，石油沥青二道。2.6阀门井和检查井2.6o1本工程全部排水检查井均采用豉块彻筑的。2.6。2排水管埋深小于1。Om,且管道小于等于30Omm
12、时，采用中700砖彻直筒型检查井。2o6.3单侧或双侧有接入管1）管道小于等于40Omm时，采用1000检查井2）管道小于等于60Omm时，采用1250检查井3）管道小于等于80OnIm时，采用1500检查井2.6.4跌落井采用竖管式收口式跌水井2。6.5给水阀门井采用收口式阀门井。206。6各种砖彻的阀门井、检查井、跌水井、雨水口、洒水栓井、消火栓井、水泵接合器井、水表井等均按国标图集中有防地下水型进行施工。2.7管槽回填土2.7。1全部管道均应试压、试水和防腐施工合格后，方可进行回填土施工.207。2从管底基础至管顶上部50Onnn以内，必须用人工回填，严禁用掘土机回填。2.7。3管顶50
13、OnIm以上用机械回填土时,应从管轴线两侧均匀进行，并夯实、碾压。2.7.4沟槽内的回填土应分层夯实。2.7。 5管道接口处的回填土应仔细夯实，不得振动管道的接口.2。8给排水构筑物2。8.1住宅用水表井：按图标图集05S502室外水表井及安装图（无旁通有止回阀）进行施工;公建用水表井按图标图集05S502室外水表井及安装图（有旁通有止回阀）进行施工。208.2室外消火栓:分别按国际图集01S2012.8.3消防水泵接合器：2.8。 4雨水口：设于有道牙的路面时采用边沟式雨水口，而设于无牙道的路面时采用平算式雨水口。2.9。 8.5在车行道上的所有检查井、阀门井井盖、井座均采用重型铸铁双层井座
