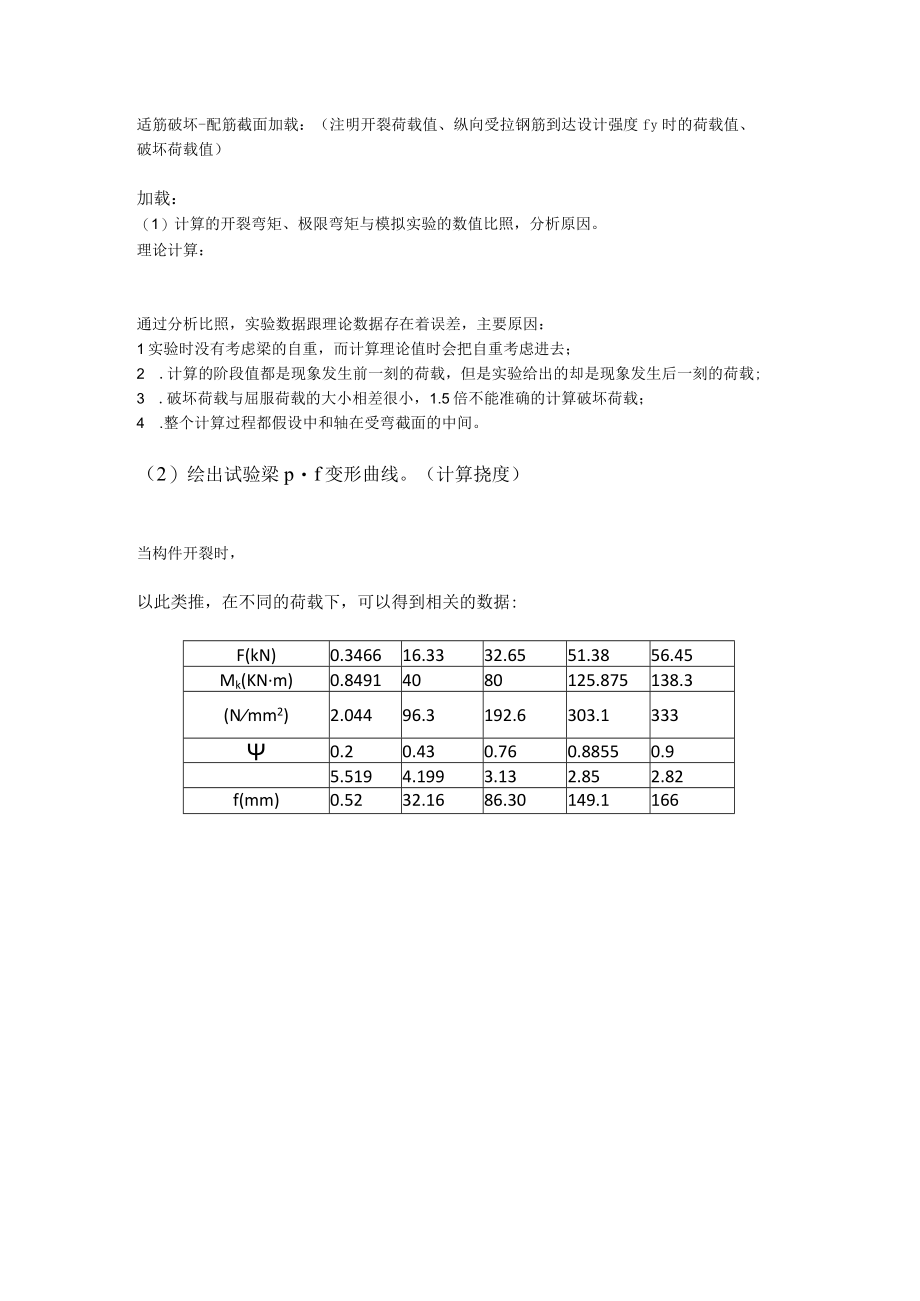

综合性实践环节答案.docx_第1页
第1页 / 共7页

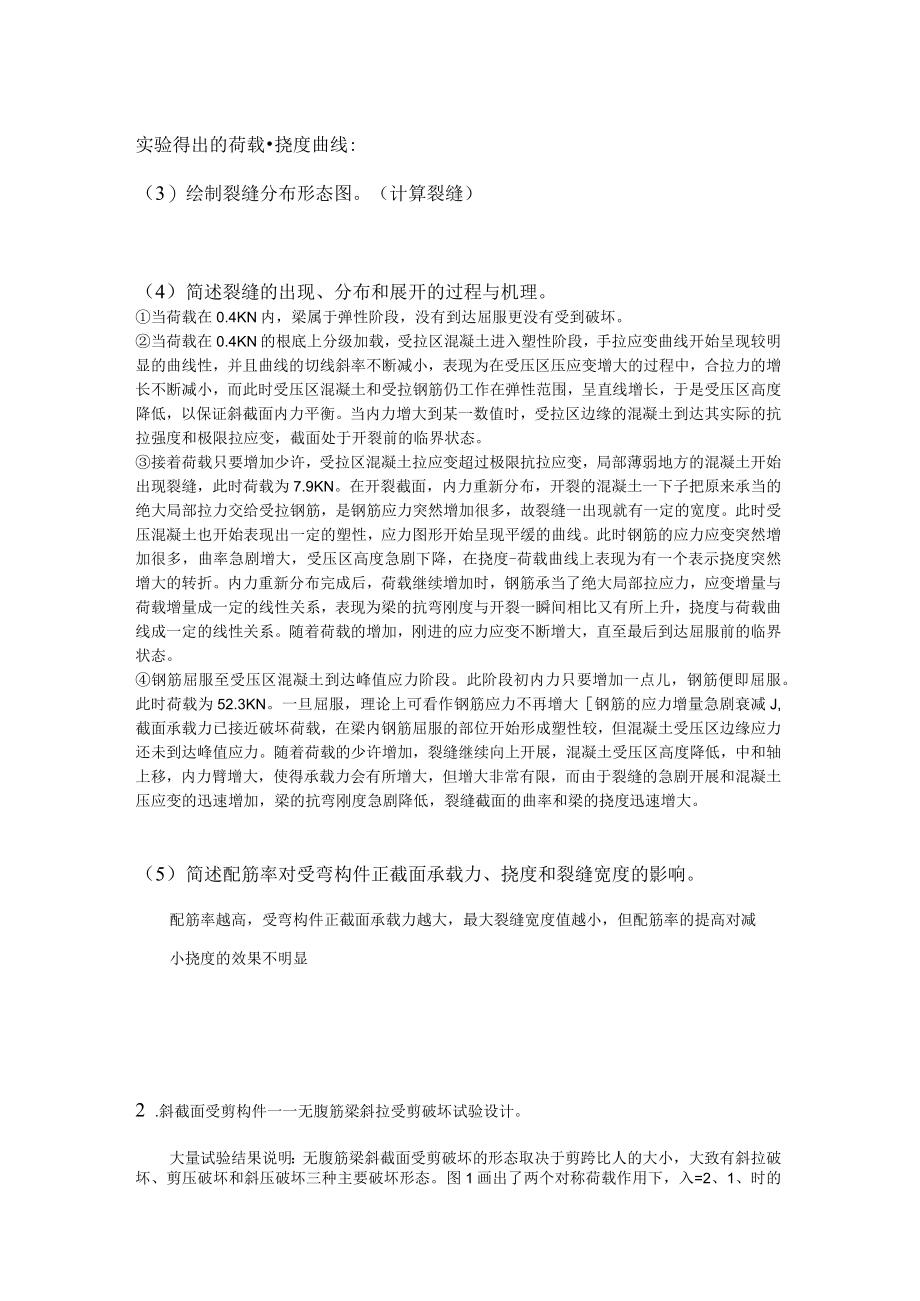

综合性实践环节答案.docx_第2页
第2页 / 共7页

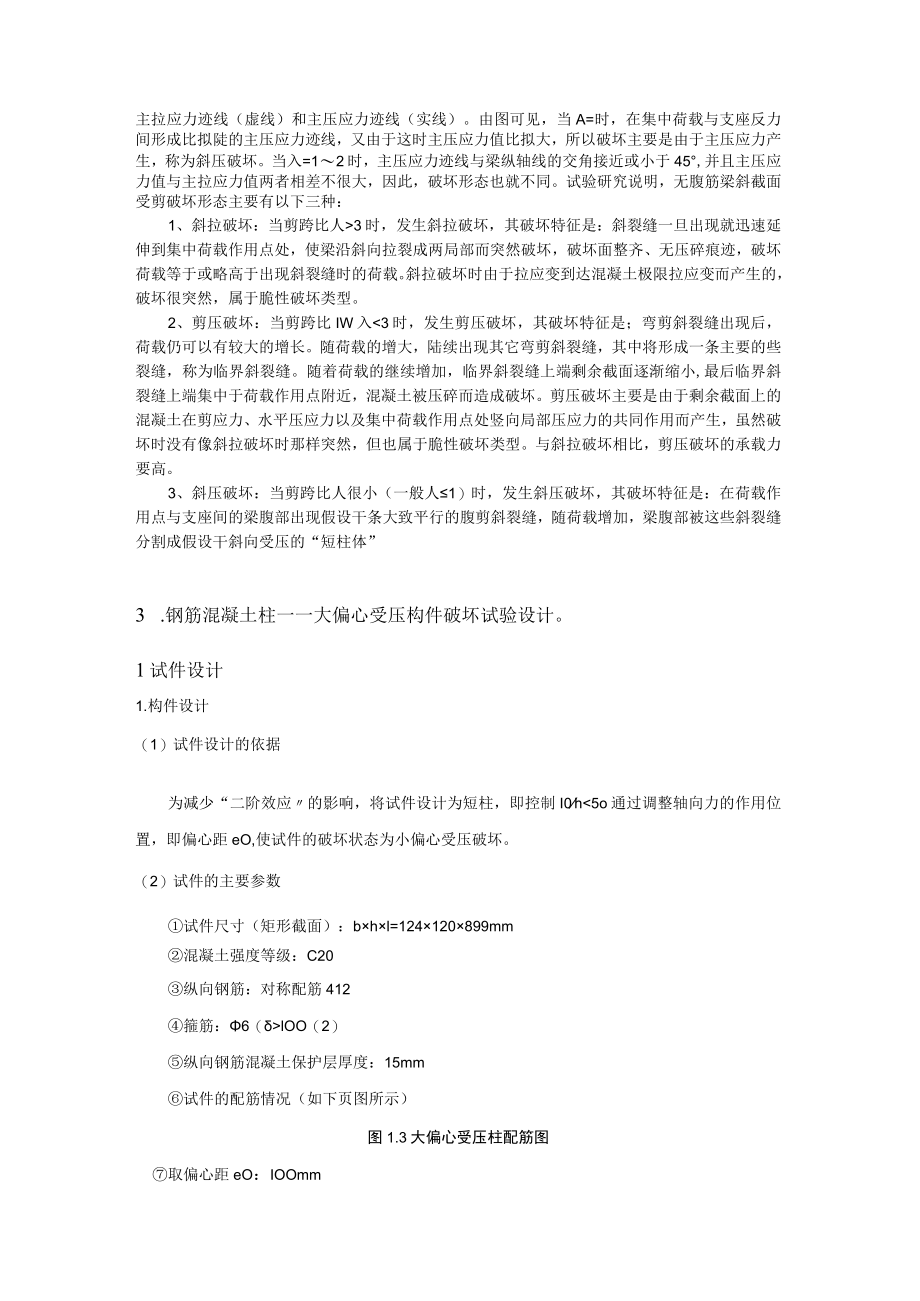

综合性实践环节答案.docx_第3页
第3页 / 共7页
综合性实践环节答案.docx_第4页
第4页 / 共7页
综合性实践环节答案.docx_第5页
第5页 / 共7页
综合性实践环节答案.docx_第6页
第6页 / 共7页
综合性实践环节答案.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《综合性实践环节答案.docx》由会员分享,可在线阅读,更多相关《综合性实践环节答案.docx(7页珍藏版)》请在第壹文秘上搜索。

1、适筋破坏-配筋截面加载:(注明开裂荷载值、纵向受拉钢筋到达设计强度fy时的荷载值、破坏荷载值)加载:(1)计算的开裂弯矩、极限弯矩与模拟实验的数值比照,分析原因。理论计算:通过分析比照,实验数据跟理论数据存在着误差,主要原因:1实验时没有考虑梁的自重,而计算理论值时会把自重考虑进去;2 .计算的阶段值都是现象发生前一刻的荷载,但是实验给出的却是现象发生后一刻的荷载;3 .破坏荷载与屈服荷载的大小相差很小,1.5倍不能准确的计算破坏荷载;4 .整个计算过程都假设中和轴在受弯截面的中间。(2)绘出试验梁pf变形曲线。(计算挠度)当构件开裂时,以此类推,在不同的荷载下,可以得到相关的数据:F(kN)

2、0.346616.3332.6551.3856.45Mk(KNm)0.84914080125.875138.3(Nmm2)2.04496.3192.6303.13330.20.430.760.88550.95.5194.1993.132.852.82f(mm)0.5232.1686.30149.1166实验得出的荷载挠度曲线:(3)绘制裂缝分布形态图。(计算裂缝)(4)简述裂缝的出现、分布和展开的过程与机理。当荷载在0.4KN内,梁属于弹性阶段,没有到达屈服更没有受到破坏。当荷载在0.4KN的根底上分级加载,受拉区混凝土进入塑性阶段,手拉应变曲线开始呈现较明显的曲线性,并且曲线的切线斜率不断减

3、小,表现为在受压区压应变增大的过程中,合拉力的增长不断减小,而此时受压区混凝土和受拉钢筋仍工作在弹性范围,呈直线增长,于是受压区高度降低,以保证斜截面内力平衡。当内力增大到某一数值时,受拉区边缘的混凝土到达其实际的抗拉强度和极限拉应变,截面处于开裂前的临界状态。接着荷载只要增加少许,受拉区混凝土拉应变超过极限抗拉应变,局部薄弱地方的混凝土开始出现裂缝,此时荷载为7.9KN。在开裂截面,内力重新分布,开裂的混凝土一下子把原来承当的绝大局部拉力交给受拉钢筋,是钢筋应力突然增加很多,故裂缝一出现就有一定的宽度。此时受压混凝土也开始表现出一定的塑性,应力图形开始呈现平缓的曲线。此时钢筋的应力应变突然增

4、加很多,曲率急剧增大,受压区高度急剧下降,在挠度-荷载曲线上表现为有一个表示挠度突然增大的转折。内力重新分布完成后,荷载继续增加时,钢筋承当了绝大局部拉应力,应变增量与荷载增量成一定的线性关系,表现为梁的抗弯刚度与开裂一瞬间相比又有所上升,挠度与荷载曲线成一定的线性关系。随着荷载的增加,刚进的应力应变不断增大,直至最后到达屈服前的临界状态。钢筋屈服至受压区混凝土到达峰值应力阶段。此阶段初内力只要增加一点儿,钢筋便即屈服。此时荷载为52.3KN。一旦屈服,理论上可看作钢筋应力不再增大钢筋的应力增量急剧衰减J,截面承载力已接近破坏荷载,在梁内钢筋屈服的部位开始形成塑性较,但混凝土受压区边缘应力还未

5、到达峰值应力。随着荷载的少许增加,裂缝继续向上开展,混凝土受压区高度降低,中和轴上移,内力臂增大,使得承载力会有所增大,但增大非常有限,而由于裂缝的急剧开展和混凝土压应变的迅速增加,梁的抗弯刚度急剧降低,裂缝截面的曲率和梁的挠度迅速增大。(5)简述配筋率对受弯构件正截面承载力、挠度和裂缝宽度的影响。配筋率越高,受弯构件正截面承载力越大,最大裂缝宽度值越小,但配筋率的提高对减小挠度的效果不明显2 .斜截面受剪构件一一无腹筋梁斜拉受剪破坏试验设计。大量试验结果说明:无腹筋梁斜截面受剪破坏的形态取决于剪跨比人的大小,大致有斜拉破坏、剪压破坏和斜压破坏三种主要破坏形态。图1画出了两个对称荷载作用下,入

6、=2、1、时的主拉应力迹线(虚线)和主压应力迹线(实线)。由图可见,当A=时,在集中荷载与支座反力间形成比拟陡的主压应力迹线,又由于这时主压应力值比拟大,所以破坏主要是由于主压应力产生,称为斜压破坏。当入=12时,主压应力迹线与梁纵轴线的交角接近或小于45,并且主压应力值与主拉应力值两者相差不很大,因此,破坏形态也就不同。试验研究说明,无腹筋梁斜截面受剪破坏形态主要有以下三种:1、斜拉破坏:当剪跨比人3时,发生斜拉破坏,其破坏特征是:斜裂缝一旦出现就迅速延伸到集中荷载作用点处,使梁沿斜向拉裂成两局部而突然破坏,破坏面整齐、无压碎痕迹,破坏荷载等于或略高于出现斜裂缝时的荷载。斜拉破坏时由于拉应变

7、到达混凝土极限拉应变而产生的,破坏很突然,属于脆性破坏类型。2、剪压破坏:当剪跨比IW入3时,发生剪压破坏,其破坏特征是;弯剪斜裂缝出现后,荷载仍可以有较大的增长。随荷载的增大,陆续出现其它弯剪斜裂缝,其中将形成一条主要的些裂缝,称为临界斜裂缝。随着荷载的继续增加,临界斜裂缝上端剩余截面逐渐缩小,最后临界斜裂缝上端集中于荷载作用点附近,混凝土被压碎而造成破坏。剪压破坏主要是由于剩余截面上的混凝土在剪应力、水平压应力以及集中荷载作用点处竖向局部压应力的共同作用而产生,虽然破坏时没有像斜拉破坏时那样突然,但也属于脆性破坏类型。与斜拉破坏相比,剪压破坏的承载力要高。3、斜压破坏:当剪跨比人很小(一般

8、人1)时,发生斜压破坏,其破坏特征是:在荷载作用点与支座间的梁腹部出现假设干条大致平行的腹剪斜裂缝,随荷载增加,梁腹部被这些斜裂缝分割成假设干斜向受压的“短柱体”3 .钢筋混凝土柱一一大偏心受压构件破坏试验设计。1试件设计1.构件设计(1)试件设计的依据为减少“二阶效应的影响,将试件设计为短柱,即控制I0hlOO(2)纵向钢筋混凝土保护层厚度:15mm试件的配筋情况(如下页图所示)图1.3大偏心受压柱配筋图取偏心距eO:IOOmm2、加载装置和测内容1加载装置柱偏心受压试验的加载装置如下图。采用千斤顶加载,支座一端为固定较支座,另一端为滚动较支座。较支座垫板应有足够的刚度,防止垫板处混凝土局压

9、破坏。图柱偏心受压试验加载装置2加载方式(1)单调分级加载机制实际的加载等级为0-1OkN-201冲301-4011501-601破坏3量测内容(1)混凝土平均应变图143大偏心受压柱试验混凝土应变测点布置(2)纵筋应变图1.431大偏心受压柱试验纵向钢筋应变测点布置(3)侧向挠度柱长度范围内布置5个位移计以测量柱侧向挠度,侧向挠度测点布置如下列图。图143.2大偏心受压柱试验侧向挠度测点布置(4)裂缝试验前将柱四面用石灰浆刷白,并绘制50mmX50mm的网格。试验时借助放大镜查找裂缝。荷载纵向钢筋应变2_134134234334434534634734_80.661-125-13-4-14-

10、5O9.992-50-11720116-IOO-1281268419.984-162-229226349-229-27435127230.224-280-348486634-363-44262351540.216-372-466721913-496-61590484250.043-478-6259621191-661-8321190112659.705-653-82512561521-871-11431522146769.862-810-100815111825-1056-14031832177379.854-IlOO-132919052346-1376-18662348220593.976-

11、1485-174125864928-1819-24114074512893.232-1544-181127936257-1879-24945723602292.737-1560-181528437114-1883-25026547640292.076-1585-184128998132-1909-25258076691380.928-1699-1851292810437-2060-2561O78567844际实4、实756431703T811293010382-2086-25200验数据混凝土应变侧向挠度10_110_210_310_510_610_7-0.01200-0.0040.0210-

12、0.016-0.0040.0040.2950.3010.078-0.031-0.0080.1810.4630.7040.184-0.063-0.0160.150.6151.2310.348-0.086-0.020.2830.7451.750.479-0.09-0.0350.370.9142.3640.704-0.11-0.0510.4451.0993.1960.937-0.161-0.0510.461.2553.8381.154-0.228-0.0710.4561.555.0371.522-0.322-0.090.5551.9836.9192.104-0.318-0.0940.5592.009

13、7.0842.222-0.318-0.0940.5942.0517.2362.255-0.326-0.0940.6022.1567.6852.411-0.341-0.0940.5982.77510.7333.802-0.349-0.0940.5983.26813.3035.009按照?混凝土结构设计标准?给定的材料强度标准值及上述的计算公式,对于本次试验试件的极限承载力的预估值为:kN。构件正截面承载力分析实测值为94kN,比预估值大46.9%,可能原因如下:试验时混凝土养护时间已经超过要求的标准的28d,强度有所提高;计算时所采用的平安系数等等都为该构件的承载力提供了一定的平安储藏,导致实际的抗压强度高于计算的抗压强度;混凝土计算公式本身的不确定性以及材料性质的不确定性导致。当荷载较小时,构件处于弹性阶段,构件中部的水平挠度随荷载线性增长。随着荷载的不断增大,受拉区的混凝土首先出现横向裂缝而退出工作,远离轴向力一侧钢筋的应力及应变增速加快;接着受拉区的裂缝不断增多,并向压区延伸,受压区高度逐渐减小,受压区混凝土应力增大。当远离轴向力一侧的钢筋到达屈服时,截面处形成一主裂缝。当受压一侧的混凝土到达抗压极限时,受压区较薄弱的地方出现纵向裂缝,混凝土被压碎而使构件破坏。此时,靠近轴向力一侧的钢筋也到达抗压屈
