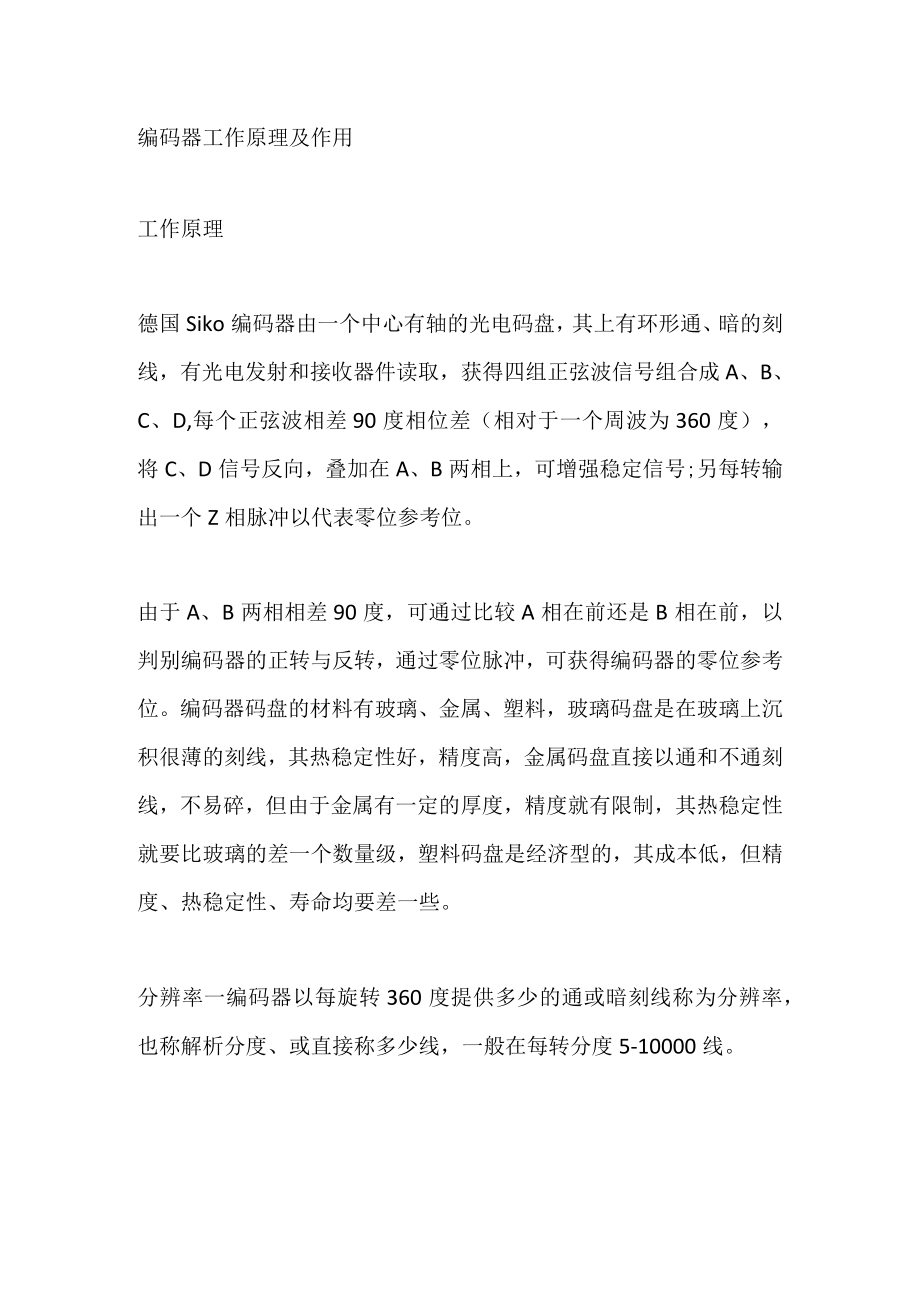

编码器工作原理及作用.docx_第1页
第1页 / 共5页

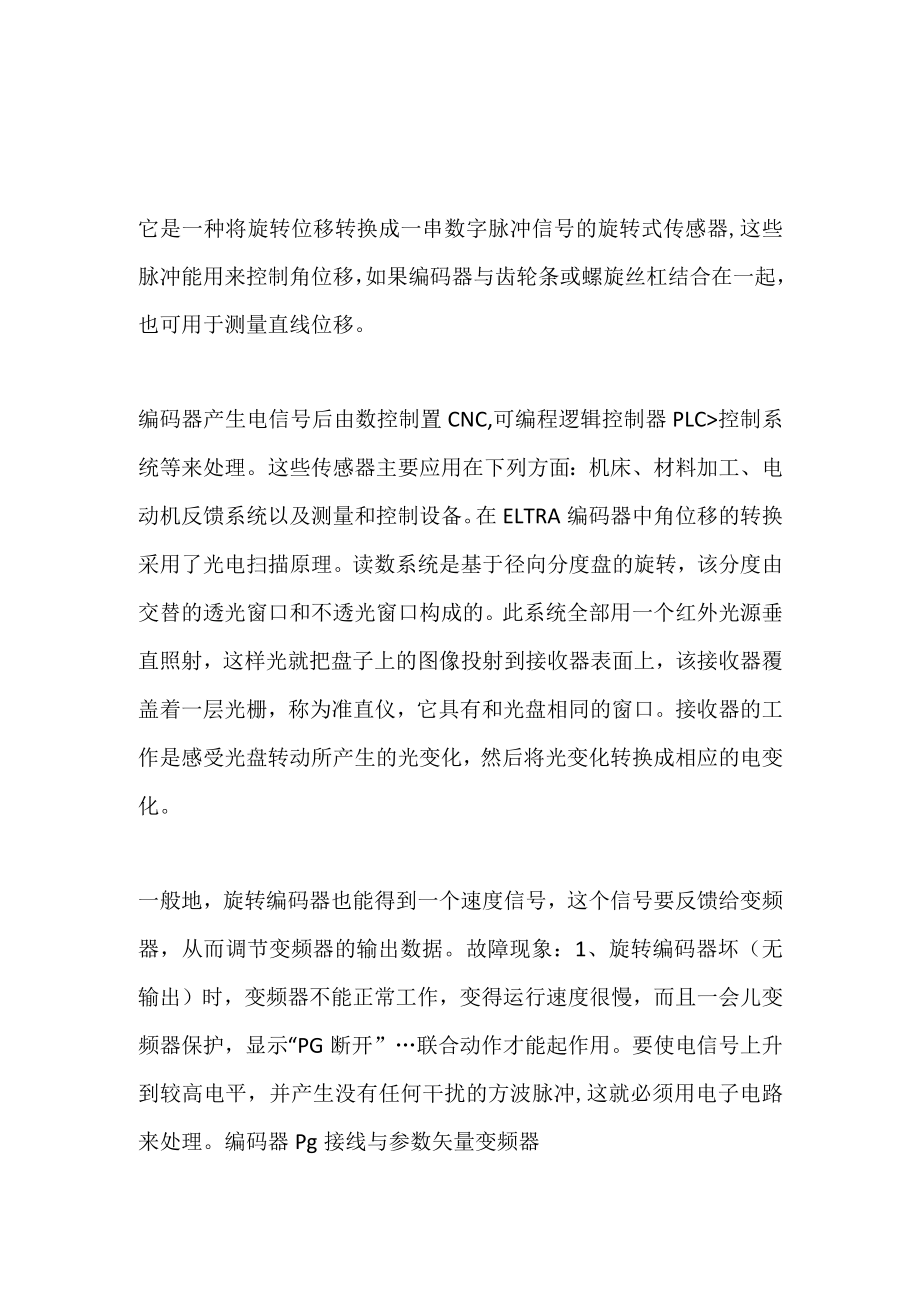

编码器工作原理及作用.docx_第2页
第2页 / 共5页

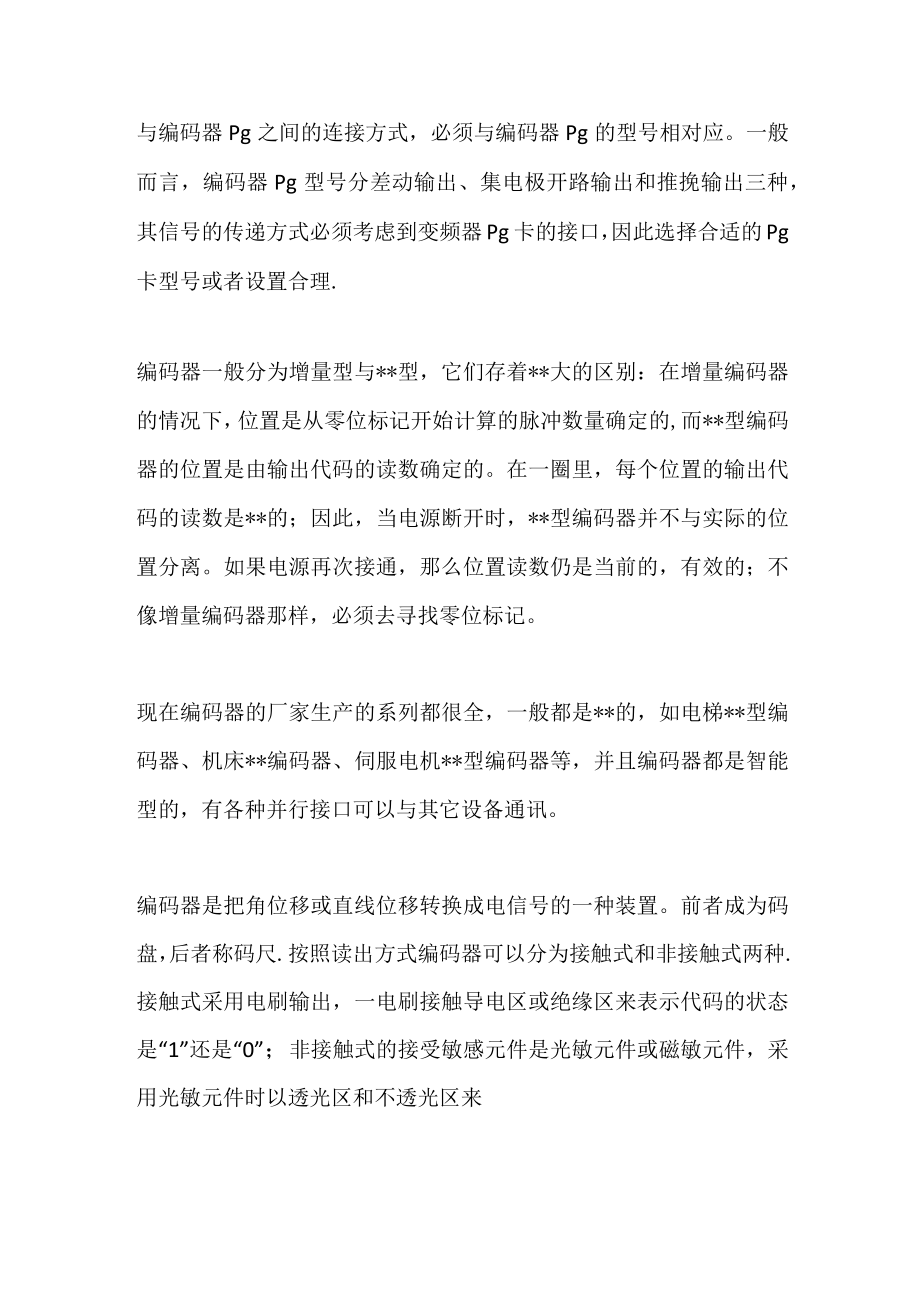

编码器工作原理及作用.docx_第3页
第3页 / 共5页
编码器工作原理及作用.docx_第4页
第4页 / 共5页
编码器工作原理及作用.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《编码器工作原理及作用.docx》由会员分享,可在线阅读,更多相关《编码器工作原理及作用.docx(5页珍藏版)》请在第壹文秘上搜索。

1、编码器工作原理及作用工作原理德国Siko编码器由一个中心有轴的光电码盘,其上有环形通、暗的刻线,有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差(相对于一个周波为360度),将C、D信号反向,叠加在A、B两相上,可增强稳定信号;另每转输出一个Z相脉冲以代表零位参考位。由于A、B两相相差90度,可通过比较A相在前还是B相在前,以判别编码器的正转与反转,通过零位脉冲,可获得编码器的零位参考位。编码器码盘的材料有玻璃、金属、塑料,玻璃码盘是在玻璃上沉积很薄的刻线,其热稳定性好,精度高,金属码盘直接以通和不通刻线,不易碎,但由于金属有一定的厚度,精度就有限制

2、,其热稳定性就要比玻璃的差一个数量级,塑料码盘是经济型的,其成本低,但精度、热稳定性、寿命均要差一些。分辨率一编码器以每旋转360度提供多少的通或暗刻线称为分辨率,也称解析分度、或直接称多少线,一般在每转分度5-10000线。它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器,这些脉冲能用来控制角位移,如果编码器与齿轮条或螺旋丝杠结合在一起,也可用于测量直线位移。编码器产生电信号后由数控制置CNC,可编程逻辑控制器PLC控制系统等来处理。这些传感器主要应用在下列方面:机床、材料加工、电动机反馈系统以及测量和控制设备。在ELTRA编码器中角位移的转换采用了光电扫描原理。读数系统是基于径向分度

3、盘的旋转,该分度由交替的透光窗口和不透光窗口构成的。此系统全部用一个红外光源垂直照射,这样光就把盘子上的图像投射到接收器表面上,该接收器覆盖着一层光栅,称为准直仪,它具有和光盘相同的窗口。接收器的工作是感受光盘转动所产生的光变化,然后将光变化转换成相应的电变化。一般地,旋转编码器也能得到一个速度信号,这个信号要反馈给变频器,从而调节变频器的输出数据。故障现象:1、旋转编码器坏(无输出)时,变频器不能正常工作,变得运行速度很慢,而且一会儿变频器保护,显示“PG断开”联合动作才能起作用。要使电信号上升到较高电平,并产生没有任何干扰的方波脉冲,这就必须用电子电路来处理。编码器Pg接线与参数矢量变频器

4、与编码器Pg之间的连接方式,必须与编码器Pg的型号相对应。一般而言,编码器Pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器Pg卡的接口,因此选择合适的Pg卡型号或者设置合理.编码器一般分为增量型与*型,它们存着*大的区别:在增量编码器的情况下,位置是从零位标记开始计算的脉冲数量确定的,而*型编码器的位置是由输出代码的读数确定的。在一圈里,每个位置的输出代码的读数是*的;因此,当电源断开时,*型编码器并不与实际的位置分离。如果电源再次接通,那么位置读数仍是当前的,有效的;不像增量编码器那样,必须去寻找零位标记。现在编码器的厂家生产的系列都很全,一般都是*的,如电

5、梯*型编码器、机床*编码器、伺服电机*型编码器等,并且编码器都是智能型的,有各种并行接口可以与其它设备通讯。编码器是把角位移或直线位移转换成电信号的一种装置。前者成为码盘,后者称码尺.按照读出方式编码器可以分为接触式和非接触式两种.接触式采用电刷输出,一电刷接触导电区或绝缘区来表示代码的状态是“1”还是“0”;非接触式的接受敏感元件是光敏元件或磁敏元件,采用光敏元件时以透光区和不透光区来表示代码的状态是“1”还是“0”。按照工作原理编码器可分为增量式和*式两类。增量式编码器是将位移转换成周期性的电信号,再把这个电信号转变成计数脉冲,用脉冲的个数表示位移的大小。*式编码器的每一个位置对应一个确定

6、的数字码,因此它的示值只与测量的起始和终止位置有关,而与测量的中间过程无关。旋转增量式编码器以转动时输出脉冲,通过计数设备来知道其位置,当编码器不动或停电时,依靠计数设备的内部记忆来记住位置。这样,当停电后,编码器不能有任何的移动,当来电工作时,编码器输出脉冲过程中,也不能有干扰而丢失脉冲,不然,计数设备记忆的零点就会偏移,而且这种偏移的量是无从知道的,只有错误的生产结果出现后才能知道。解决的方法是增加参考点,编码器每经过参考点,将参考位置修正进计数设备的记忆位置。在参考点以前,是不能保证位置的准确性的。为此,在工控中就有每次操作先找参考点,开机找零等方法。这样的编码器是由码盘的机械位置决定的

7、,它不受停电、干扰的影响。*编码器由机械位置决定的每个位置的*性,它无需记忆,无需找参考点,而且不用一直计数,什么时候需要知道位置,什么时候就去读取它的位置。这样,编码器的抗干扰特性、数据的可靠性大大提高了。由于*编码器在定位方面明显地优于增量式编码器,已经越来越多地应用于工控定位中。*型编码器因其高精度,输出位数较多,如仍用并行输出,其每一位输出信号必须确保连接很好,对于较复杂工况还要隔离,连接电缆芯数多,由此带来诸多不便和降低可靠性,因此,*编码器在多位数输出型,一般均选用串行输出或总线型输出,德国生产的*型编码器串行输出*常用的是SSI(同步串行输出)。多圈*式编码器。编码器生产厂家运用钟表齿轮机械的原理,当中心码盘旋转时,通过齿轮传动另一组码盘(或多组齿轮,多组码盘),在单圈编码的基础上再增加圈数的编码,以扩大编码器的测量范围,这样的*编码器就称为多圈式*编码器,它同样是由机械位置确定编码,每个位置编码*不重复,而无需记忆。多圈编码器另一个优点是由于测量范围大,实际使用往往富裕较多,这样在安装时不必要费劲找零点,将某一中间位置作为起始点就可以了,而大大简化了安装调试难度。多圈式*编码器在长度定位方面的优势明显,已经越来越多地应用于工控定位中。
