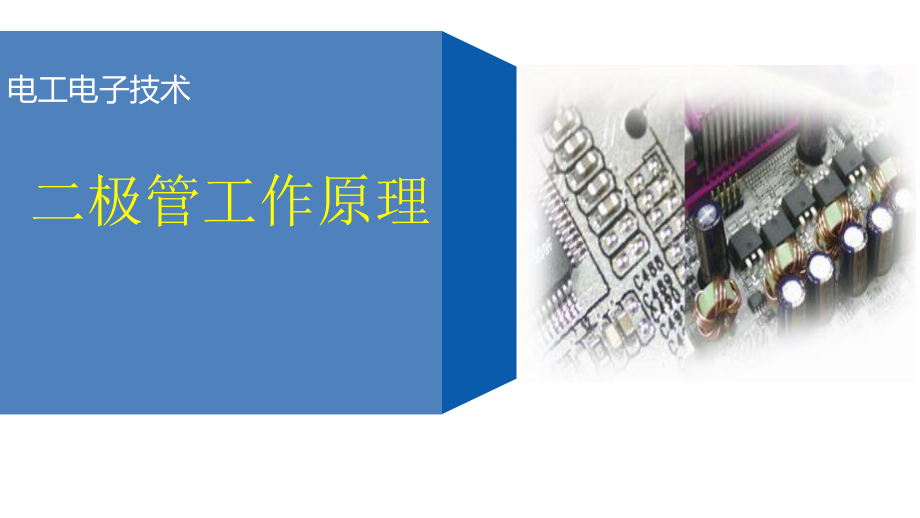

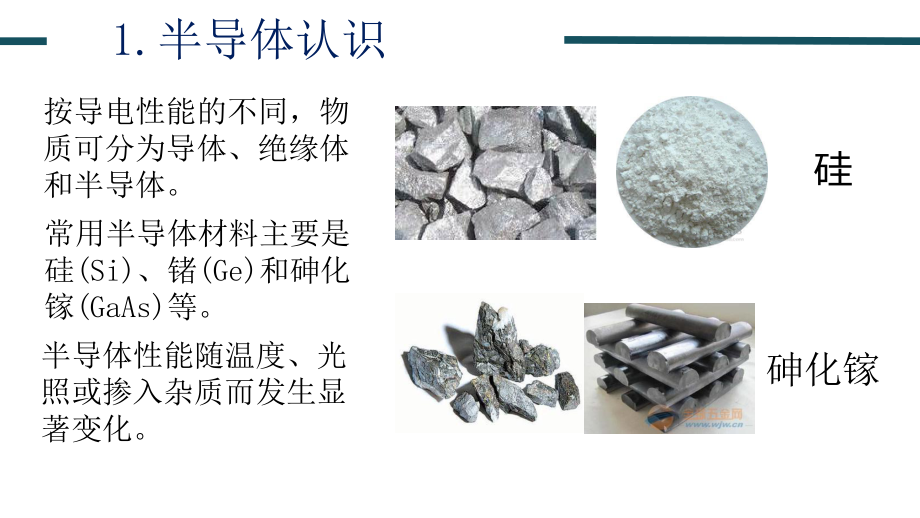

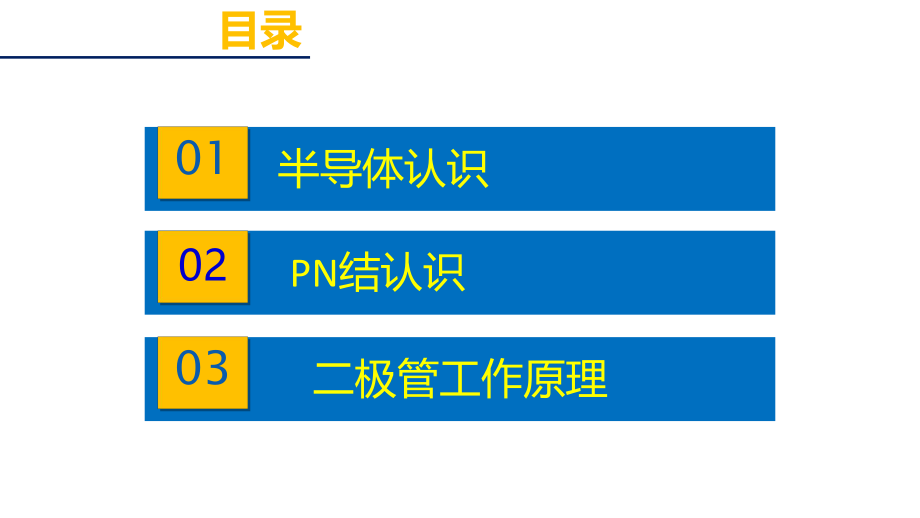

二极管工作原理电工电子技术目录 半导体认识01 PN结认识02二极管工作原理031.半导体认识按导电性能的不同，物质可分为导体、绝缘体和半导体。半导体性能随温度、光照或掺入杂质而发生显著变化。常用半导体材料主要是硅(Si)、锗(Ge)和砷化镓(GaAs)等。硅砷化镓空穴空穴复合复合二元图表1.半导体认识sisisisisisisisisisisisisi共价键共价键自由自由电子电子激发激发半导体内部结构二元图表1.半导体认识sisisiPsisisisisisisisisi键外键外电子电子N型半导体二元图表1.半导体认识sisisiBsisisisisisisisisi空位空位P型半导体二元图表2.PN结认识PN结形成PN扩散复合PN结2.PN结认识PN结正偏PNPN结UsR2.PN结认识PN结反偏PNPN结UsR二元图表3.二极管工作原理二极管单向导电性I 二元图表3.二极管工作原理正向导通，反向截止；硅0.5-0.7V，锗0.1-0.3V；反向击穿电压；二极管伏安特性谢 谢！
