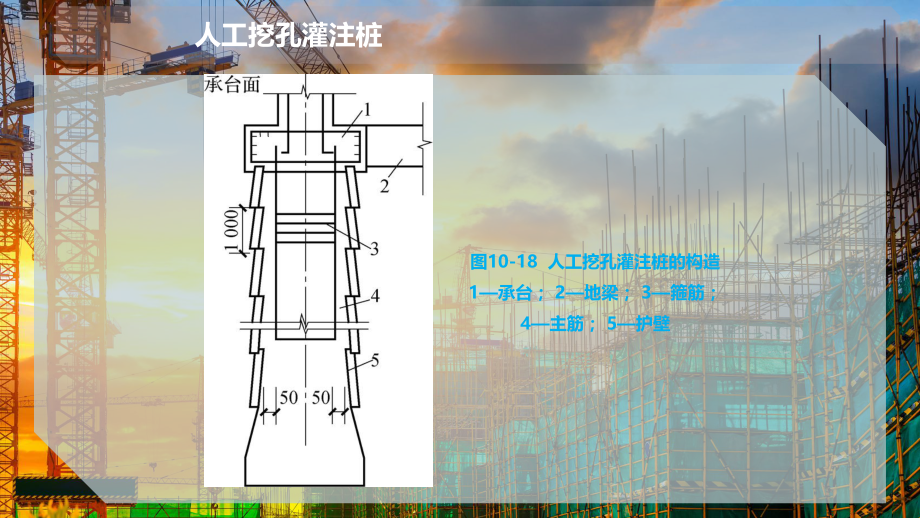

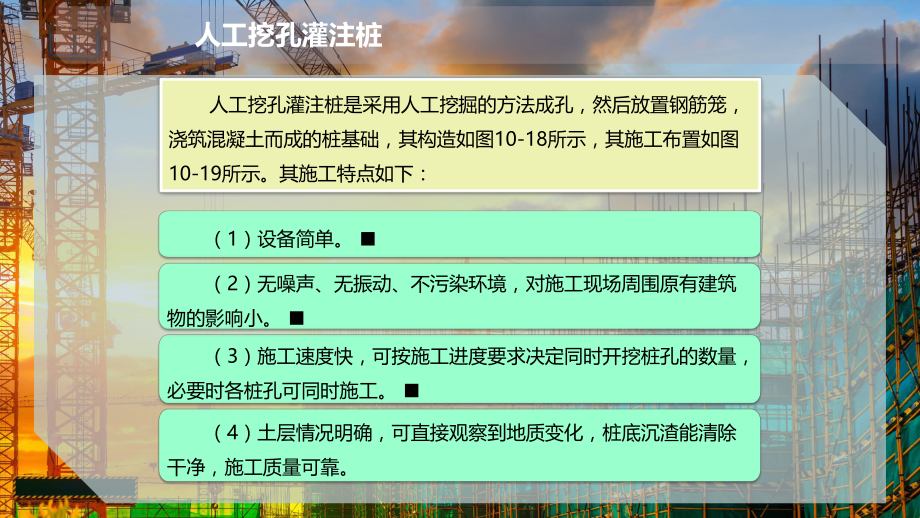

1、人工挖孔灌注桩人工挖孔灌注桩是采用人工挖掘的方法成孔，然后放置钢筋笼，浇筑混凝土而成的桩基础，其构造如图10-18所示，其施工布置如图10-19所示。其施工特点如下：（1）设备简单。（2）无噪声、无振动、不污染环境，对施工现场周围原有建筑物的影响小。（3）施工速度快，可按施工进度要求决定同时开挖桩孔的数量，必要时各桩孔可同时施工。（4）土层情况明确，可直接观察到地质变化，桩底沉渣能清除干净，施工质量可靠。人工挖孔灌注桩图10-18 人工挖孔灌注桩的构造1承台； 2地梁； 3箍筋；4主筋； 5护壁 人工挖孔灌注桩图10-19 人工挖孔灌注桩的施工布置1遮雨篷； 2混凝土护壁； 3装土铁桶； 4低
2、压照明灯；5应急钢爬梯； 6砖砌井圈； 7电动轱辘提升机人工挖孔灌注桩1.1人工挖孔灌注桩的施工设备人工挖孔灌注桩的施工设备一般可根据孔径、孔深和现场具体情况选用，常用的有如下几种：（1）电动葫芦（或手摇轱辘）和提土桶，用于材料和弃土的垂直运输及供施工人员上下工作施工使用。（2）护壁钢模板。（3）潜水泵，用于抽出桩孔中的积水。（4）鼓风机、空压机和送风管，用于向桩孔中强制送入新鲜空气。人工挖孔灌注桩1.1人工挖孔灌注桩的施工设备（5）镐、锹、土筐等挖运工具，若遇硬土或岩石时，尚需风镐、潜孔钻。（6）插捣工具，用于插捣护壁混凝土。（7）应急软爬梯，用于施工人员上下。（8）安全照明设备、对讲机、电
3、铃等。人工挖孔灌注桩1.2人工挖孔灌注桩的施工工艺施工时，为确保挖土成孔的施工安全，必须考虑预防孔壁坍塌和流沙发生的措施。因此，施工前应根据地质水文资料拟订出合理的护壁措施和降排水方案。护壁方法很多，可以采用现浇混凝土护壁、沉井护壁、喷射混凝土护壁等。人工挖孔灌注桩1.2人工挖孔灌注桩的施工工艺1)挖土挖土是人工挖孔的一道主要工序，采用由上向下分段开挖的方法，每施工段的挖土高度取决于孔壁的直立能力，一般取0.81.0 m为一个施工段，开挖井孔直径为设计桩径加混凝土护壁厚度。挖土时应事先编制好防治地下水方案，避免产生渗水、冒水、塌孔、挤偏桩位等不良后果。当桩孔挖到设计深度，并检查孔底土质已达到设
4、计要求后，在孔底挖成扩大头。待桩孔全部成型后，用潜水泵抽出孔底的积水，然后立即浇筑混凝土。人工挖孔灌注桩1.2人工挖孔灌注桩的施工工艺2）护壁现浇混凝土护壁法施工即分段开挖、分段浇筑混凝土护壁，此法既能防止孔壁坍塌，又能起到防水作用。为防止坍孔和保证操作安全，对直径在1.2 m以上的桩孔多设混凝土支护，每节高度为0.91.0 m，厚度为815 cm，或加配适量的直径为69 mm的光圆钢筋，混凝土用C20或C25。护壁制作主要分为支设护壁模板和浇筑护壁混凝土两个步骤。人工挖孔灌注桩1.2人工挖孔灌注桩的施工工艺护壁混凝土的浇筑采用钢筋插实，也可通过敲击模板或用竹竿木棒反复插捣。不得在桩孔水淹没模
5、板的情况下灌注混凝土。若遇土质差的部位，为保证护壁混凝土的密实，应根据土层的渗水情况使用速凝剂，以保证护壁混凝土快速达到设计强度的要求。护壁混凝土内模拆除宜在12 h之后进行，当发现护壁有蜂窝、渗水的现象时，应及时补强加以堵塞或导流，防止孔外水通过护壁流入桩内引发事故。当护壁混凝土强度达到1 MPa（常温下约24 h）时可拆除模板，开挖下段的土方，再支模浇筑护壁混凝土，如此循环，直至挖到设计要求的深度。人工挖孔灌注桩1.2人工挖孔灌注桩的施工工艺3）放置钢筋笼桩孔挖好并经有关人员验收合格后，即可根据设计的要求放置钢筋笼。钢筋笼在放置前，要清除其上的油污、泥土等杂物，防止将杂物带入孔内，并再次测
6、量孔底的虚土厚度，按要求清除。4）浇筑桩身混凝土钢筋笼吊入验收合格后应立即浇筑桩身混凝土。灌注混凝土时，混凝土必须通过溜槽，当落距超过3 m时，应采用串桶，串桶末端距孔底高度不宜大于2 m，也可采用导管泵送，混凝土宜采用插入式振捣器振实。当桩孔内渗水量不大时，在抽除孔内积水后，用串筒法浇筑混凝土。人工挖孔灌注桩1.2人工挖孔灌注桩的施工工艺5）照明、通风、排水和防毒检查（1）在孔内挖土时，应有照明和通风设施。照明采用12 V低压防水灯。通风设施采用1.5 kW鼓风机，配以直径为100 mm的塑料送风管，经常检查，有洞即补，出风口离开挖面80 cm左右。（2）对无流沙威胁但孔内有地下水渗出的情况
7、，应在孔内设坑，用潜水泵抽排。当有人在孔内作业时，不得抽水。人工挖孔灌注桩1.2人工挖孔灌注桩的施工工艺（3）地下水位较高时，应在场地内布置几个降水井（可先将几个桩孔快速掘进作为降水井），用来降低地下水位，保证开挖含水层时无水或水量较小。（4）每天开工前检查孔底积水是否已被抽干，试验孔内是否存在有毒、有害气体，保持孔内的通风，准备好防毒面具等。为预防有害气体或缺氧，可对孔内气体进行抽样检测。凡一次检测的有毒含量超过容许值时，应立即停止作业，进行除毒工作。同时需配备鼓风机，确保施工过程中孔内通风良好。人工挖孔灌注桩1.3人工挖孔灌注桩的施工注意事项施工注意事项如下：（1）成孔质量控制。成孔质量包
8、括垂直度和中心线偏差、孔径、孔形等。（2）防止塌孔。护壁是人工挖孔桩施工中防止塌孔的构造措施。施工中应按照设计要求做好护壁，在护壁混凝土强度达到1 MPa后才可拆除模板。 （3）排水处理。地面水往孔边渗流会造成土的抗剪强度降低，可能造成塌孔。地下水对挖孔有着重要影响，水量大时，应先采取降水措施，水量小时可以边排水边挖，将施工段高度减小（如300500 mm）或采用钢护筒护壁。人工挖孔灌注桩1.3人工挖孔灌注桩的施工注意事项（4）施工安全问题。挖孔完成后，应当天验收，并及时将桩身钢筋笼就位和浇筑混凝土。孔口注意安全防护。井下人员须配备相应安全的设施设备。每次下井作业前应检查井壁并抽样检测井内空气，当有害气体超过规定时，应进行处理。井内照明应采用安全矿灯或12 V防爆灯具。
