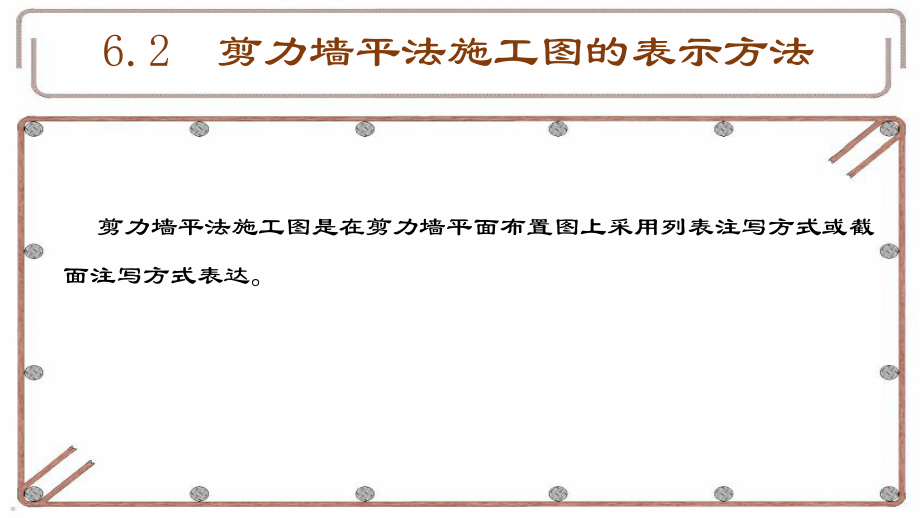

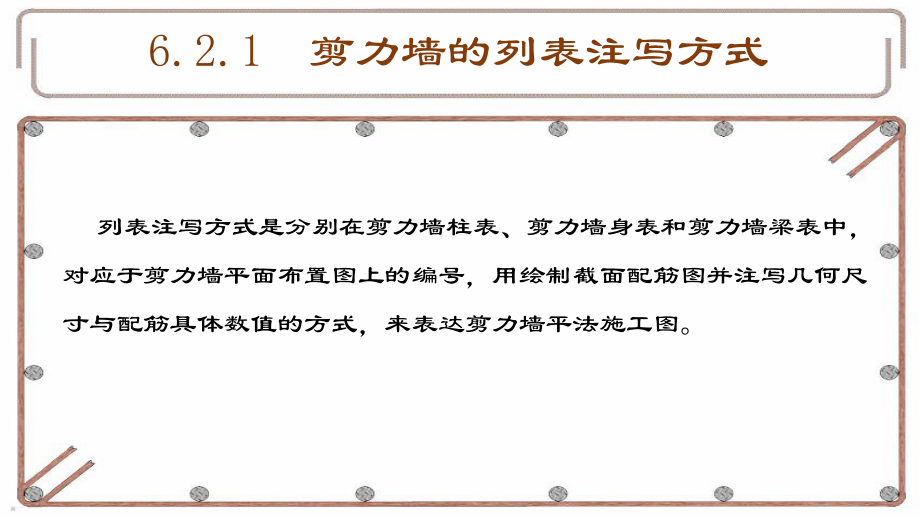

1、钢筋平法识图剪力墙列表注写剪力墙平法施工图是在剪力墙平面布置图上采用列表注写方式或截面注写方式表达。6.2 剪力墙平法施工图的表示方法列表注写方式是分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。6.2.1 剪力墙的列表注写方式6.2.1 剪力墙的列表注写方式1.剪力墙柱表1.剪力墙柱表1）注写墙柱编号墙柱编号由墙柱类型代号和序号组成，表达形式应符合规定。墙柱类型墙柱类型代代 号号序序 号号约束边缘构件约束边缘构件YBZ构造边缘构件构造边缘构件GBZ非边缘暗柱非边缘暗柱AZ扶壁柱扶壁柱FBZ
2、1.剪力墙柱表约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙四种。约束边缘暗柱 约束边缘端柱约束边缘翼墙约束边缘转角墙1.剪力墙柱表构造边缘构件包括构造边缘暗柱、构造边缘端柱、构造边缘翼墙、构造边缘转角墙四种。构造边缘暗柱构造边缘端柱构造边缘翼墙构造边缘转角墙1.剪力墙柱表一般来说，约束边缘构件（约束边缘暗柱和约束边缘端柱）应用于抗震等级较高（如一级抗震等级）的建筑，而构造边缘构件（构造边缘暗柱和构造边缘端柱）应用于抗震等级较低的建筑。有时候，底部的楼层（如第一层和第二层）采用约束边缘构件，而上面的楼层采用构造边缘构件。例如，同一位置上的一个暗柱，在底层的楼层编号为Y
3、BZ，而到了上面的楼层就变成了GBZ，在审阅图纸时尤其要注意这一点。1.剪力墙柱表2）注写各段墙柱的起止标高自墙柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写墙柱的起止标高。墙柱根部标高是指基础顶面标高（部分框支剪力墙结构则为框支梁顶面标高）。1.剪力墙柱表3）注写各段墙柱的纵向钢筋和箍筋各段墙柱的纵向钢筋和箍筋的注写值应与在表中绘制的截面配筋图对应一致。纵向钢筋注写总配筋值；墙柱箍筋的注写方式与柱箍筋相同。约束边缘构件除注写阴影部位的箍筋外，尚需在剪力墙平面布置图中注写非阴影区内布置的拉筋或箍筋。2.剪力墙身表2.剪力墙身表1）注写墙身编号墙身编号由墙身代号、序号及墙身所配置的水平
4、与竖向分布钢筋的排数组成，其中排数注写在括号内。表达形式为Q（排）。（1）编号时，如若干墙柱的截面尺寸与配筋均相同，仅截面与轴线的关系不同时，可将其编为同一墙柱号；又如若干墙身的厚度尺寸和配筋均相同，仅墙厚与轴线的关系不同或墙身长度不同时，也可将其变为同一墙身号，但应在图中注明与轴线的几何关系。2.剪力墙身表（2）当墙身所设置的水平与竖向分布钢筋的排数为2时可不注。（3）对于分布钢筋网的排数规定：当剪力墙厚度大于400 mm时，应配置双排；当剪力墙厚度大于400 mm，但不大于700 mm时，宜配置三排；当剪力墙厚度大于700 mm时，宜配置四排。各排水平分布钢筋和竖向分布钢筋的直径与间距宜保
5、持一致。当剪力墙配置的分布钢筋多于两排时，剪力墙拉筋两端应同时勾住外排水平纵筋和竖向纵筋，还应与剪力墙内排水平纵筋和竖向纵筋绑扎在一起。2.剪力墙身表2）注写各段墙身起止标高自墙身根部往上以变截面位置或截面未变但配筋改变处为界分段注写墙身起止标高。墙身根部标高一般是指基础顶面标高（部分框支剪力墙结构则为框支梁的顶面标高）。2.剪力墙身表3）注写水平分布钢筋、竖向分布钢筋和拉结筋的具体数值注写数值为一排水平分布钢筋和竖向分布钢筋的规格与间距，具体设置几排已经在墙 身编号后面表达。拉结筋应注明布置方式“矩形”或“梅花”，用于剪力墙分布钢筋的拉结，如图所示。2.剪力墙身表（a）拉结筋3a3b矩形 （
6、b）拉结筋4a4b梅花（a200 mm，b200 mm） （a150 mm，b150 mm）3.剪力墙梁表3.剪力墙梁表（1）注写墙梁编号。墙梁编号由墙梁类型代号和序号组成，表达形式应符合规定。墙梁类型墙梁类型代代 号号序序 号号连梁连梁LL连梁连梁( (对角暗撑配筋）对角暗撑配筋）LL(JC)连梁连梁( (交叉斜筋配筋）交叉斜筋配筋）LL(JX)连梁连梁( (集中对角斜筋配筋集中对角斜筋配筋) )LL(DX)连梁（跨高比不小于连梁（跨高比不小于5 5）LLK暗梁暗梁AL边框梁边框梁BKL3.剪力墙梁表（2）注写墙梁所在楼层号。墙梁所在楼层号直接从剪力墙梁表中识读。（3）注写墙梁顶面标高高差。墙梁顶面标高高差是指相对于墙梁所在结构层楼面标高的高差值，高于者为正值，低于者为负值，当无高差时不注。（4）注写墙梁截面尺寸bh、上部纵筋、下部纵筋和箍筋的具体数值。
