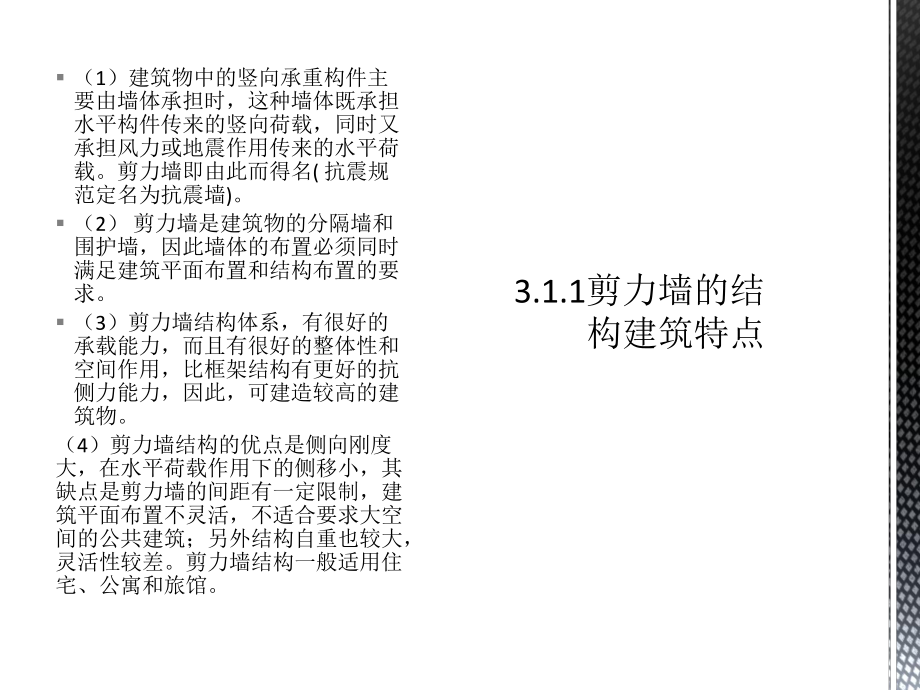

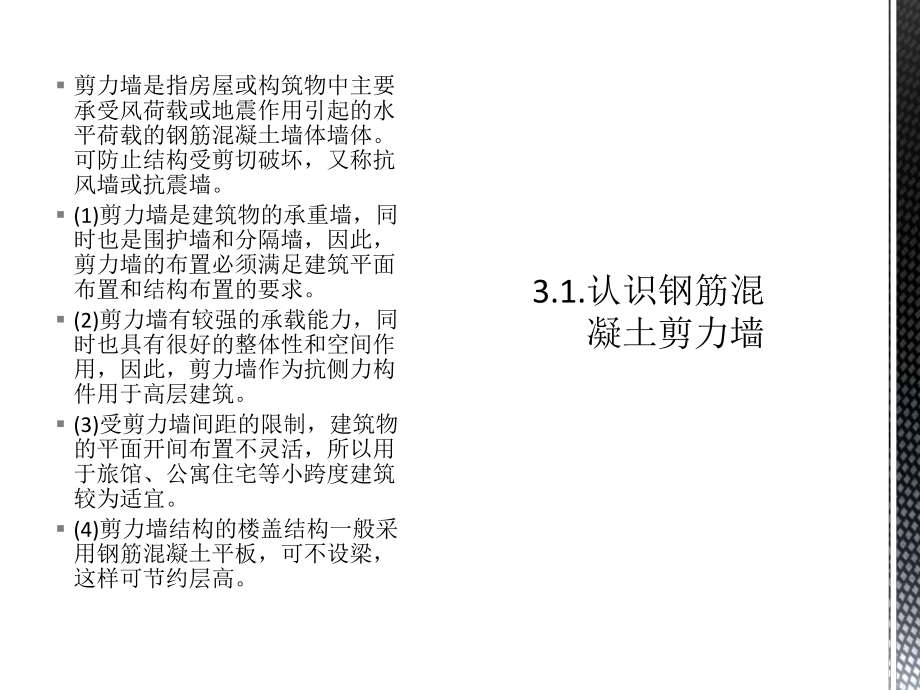

1、 剪力墙是指房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载的钢筋混凝土墙体墙体。可防止结构受剪切破坏，又称抗风墙或抗震墙。 (1)剪力墙是建筑物的承重墙，同时也是围护墙和分隔墙，因此，剪力墙的布置必须满足建筑平面布置和结构布置的要求。 (2)剪力墙有较强的承载能力，同时也具有很好的整体性和空间作用，因此，剪力墙作为抗侧力构件用于高层建筑。 (3)受剪力墙间距的限制，建筑物的平面开间布置不灵活，所以用于旅馆、公寓住宅等小跨度建筑较为适宜。 (4)剪力墙结构的楼盖结构一般采用钢筋混凝土平板，可不设梁，这样可节约层高。 （1）建筑物中的竖向承重构件主要由墙体承担时，这种墙体既承担水平构件传来的
2、竖向荷载，同时又承担风力或地震作用传来的水平荷载。剪力墙即由此而得名( 抗震规范定名为抗震墙)。 （2） 剪力墙是建筑物的分隔墙和围护墙，因此墙体的布置必须同时满足建筑平面布置和结构布置的要求。 （3）剪力墙结构体系，有很好的承载能力，而且有很好的整体性和空间作用，比框架结构有更好的抗侧力能力，因此，可建造较高的建筑物。（4）剪力墙结构的优点是侧向刚度大，在水平荷载作用下的侧移小，其缺点是剪力墙的间距有一定限制，建筑平面布置不灵活，不适合要求大空间的公共建筑；另外结构自重也较大，灵活性较差。剪力墙结构一般适用住宅、公寓和旅馆。剪力墙外表面看起来就是一堵钢筋混凝土墙,但是它内部的钢筋是由:墙柱/
3、墙梁/墙身/墙洞等钢筋构成其分类如下.见图3.1 3.2.1列表注写方式说明 剪力墙由剪力墙柱、剪力墙身、剪力墙梁、剪力墙洞四类构件构成。该四类构件即是指剪力墙内部的四种钢筋构造。列表注写方式，是分别在剪力墙柱表、剪力墙身表、剪力墙梁表注写剪力墙尺寸标高钢筋等信息，以此对应剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙的平法施工图。识图时也应按照墙柱/墙梁/墙身/墙洞的识图顺序逐个识图。 3.2.2剪力墙墙柱的分类与编号 编号规定：将剪力墙按剪力墙柱、剪力墙身、剪力墙梁、剪力墙洞(简称为墙柱、墙身、墙梁、墙洞）四类构件分别编号。 (1)墙柱编号，由墙
4、柱类型代号和序号组成，表达形式3.3.2 1）剪力墙墙柱编号 （1）墙柱编号，由墙柱类型代号和序号组成，表达形式见表3-1。（2）约束边缘构件。约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙四种（图3.4)。约束边缘构件即是指将剪力墙墙柱部分箍筋伸入墙身与剪力墙墙身竖向钢筋绑扎，同时将剪力墙墙身水平分布筋锚固在墙柱中，如此相互拉结从而达到提高剪力墙整体稳定性，提高侧向刚度、抗震能力，减小上部水平位移的作用。（ 3）构造边缘构件。构造边缘构件包括构造边缘暗柱、构造边缘端柱、构造边缘翼墙、构造边缘转角墙四种，即是剪力墙的抗震构造措施，其箍筋不与剪力墙身拉结( 图3.5)。
5、（ 4）非边缘暗柱 ( 图 3.6)。（5）扶壁柱( 图3.7)。 2）剪力墙墙柱表中表达的内容（1）墙柱编号，墙柱的截面配筋图，墙柱几何尺寸。 约束边缘构件需注有阴影部分尺寸。 构造边缘构件需注有墙柱部分截面尺寸。 非边缘暗柱及扶壁柱截面注有几何尺寸。 1）剪力墙墙身编号 （1）墙身编号，由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中，排 数注写在括号内，表达形式为：Q( 排)。 （2）在编号中，若墙柱的截面尺寸与配筋均相同，仅截面与轴线的关系不同时，可为同一墙柱号；若墙身的厚度尺寸和配筋均相同，仅墙厚与轴线的关系不同或墙身长度不同时，也可为同一墙身号，在图中注有与轴线的
6、几何尺寸关系。当墙身所设置的水平与竖向分布钢筋的排数为2时可不注。 （3）对于分布钢筋网的排数规定。非抗震：当剪力墙厚度大于160mm 时，应配置双排；当其厚 度不大于160mm 时，宜配置双排；当剪力墙厚度不大于400mm 时，应配置双排；当剪力墙厚度大于400mm，但不大于700mm 时，宜配罝三排；当剪力墙厚度大于700mm 时，宜配置四排。各排水平分布钢筋和竖向分布钢筋的直径与间距宜保持一致。 （4）当剪力墙配置的分布钢筋多于两排时，剪力墙拉筋两端应同时勾住外排水平纵筋和竖向纵筋，还应与剪力墙内排水平纵筋和竖向纵筋绑扎在一起。 2）剪力墙墙身表中表达的内容 （1）墙身编号（含水平与竖向
7、分布钢筋的排数）。 （2）各段墙身起止标高，自墙身根部往上以变截面位置或截面未变但配筋改变处为界分段注写。 墙身根部标高一般指基础顶面标高( 部分框支剪力墙结构则为框支梁的顶面标高)。 （3）注写水平分布钢筋、竖向分布钢筋和拉筋的具体数值。注写数值为一排水平分布钢筋和竖向分布钢筋的规格与间距，具体设置几排已经在墙身编号后面表达。 （4）拉筋应注有布置方式“双向”或“梅花双向”见图3.8 ( 图中a 为竖向分布钢筋间距，b 为水平分布钢筋间距）。 3. 剪力墙墙梁编号及墙梁表中表达的内容 1）剪力墙墙梁编号 墙梁由墙梁类型代号和序号组成，表达形式应符合表3-2 的规定。 2）剪力墙梁表中表达的内
8、容 （1）墙梁编号。 （2）墙梁所在楼层号。 （3）墙梁顶面标高高差，是指相对于墙梁所在结构层楼面标高的高差值。高于者为正值，低于者为负值，当无高差时不注。剪力墙钢筋是由墙柱、墙梁、墙身、墙洞几类钢筋组成。看图时对照平面图和三维图结合建筑三维平法结构图集( 第二版)，按照墙柱、墙梁、墙身、墙洞的顺序逐个阅读。3.5.1 地下室外墙表示方法说明本节地下室外墙仅适用于起挡土作用的地下室外围护墙。地下室外墙中墙柱、连梁及洞口等的表示方法同地上剪力墙。3.5.2 地下室外墙编号的表示方法地下室外墙编号，由墙身代号、序号组成，表达为：DWQ。3.5.3 地下室外墙的注写内容地下室外墙平面注写方式，包括集
9、中标注墙体编号、厚度、贯通筋、拉筋等和原位标注附加非贯通筋等两部分内容。当仅设置贯通筋而未设置附加非贯通筋时，则仅做集中标注。3.5.4 地下室外墙标注规定地下室外墙的集中标注，规定如下：（1）注写地下室外墙编号，包括代号、序号、墙身长度( 注为 轴)。（2）注写地下室外墙厚度dw=。（3）注写地下室外墙的外侧、内侧贯通筋和拉筋。3.5.5 地下室外墙的原位标注地下室外墙的原位标注，主要表示在外墙外侧配置的水平非贯通筋或竖向非贯通筋。当配置水平非贯通筋时，在地下室墙体平面图上原位标注。在地下室外墙外侧绘制粗实线段代表水平非贯通筋，在其上注写钢筋编号并以H 打头注写钢筋强度等级、直径、分布间距，以及自支座中线向两边跨内的伸出长度值。当自支座中线向两侧对称伸出时，可仅在单侧标注跨内伸出长度，另一侧不注，此种情况下非贯通筋总长度为标注长度的2 倍。边支座处非贯通钢筋的伸出长度值从支座外边缘算起。
